超声波探伤原理（初学者入门篇）超声波是频率很高的声波，定向性很强，尤如手电筒发出的一束光，射到物体时，会被反射回来。
超声波探头内，有个压电晶片，施加一个发射脉冲电压，就会产生超声波脉冲，当把探头压紧在光洁的被测工件上时，超声波束就会传入工件，以每秒数千米的声速前进，当碰到裂缝等缺陷时，从缺陷表面反射回来，传回到探头晶片上，产生回波电压。
经仪器处理后，从声波来回所花费时间，再扣除掉晶片到探头表面保护膜所化的时间（称作探头零点），乘上声速就是超声波脉冲走过的路程称作声程，也就是从探头表面，声波入射到工件的点（称作入射点）到缺陷之间的距离，同时从回波电压大小也可推算出缺陷大小。
由于发射时晶片强裂振动，震动哀减下来需要一定时间，此期间收到的回波混在余震中无法区别，故最小探测距离一般为5mm以上。
如要探测近距离缺陷，需用频率高阻尼好的探头或双晶探头。
当声波前进到工件底部时，也会产生反射。
反射方向同镜子反光规则，即垂直射入时，垂直反射回；斜射时，反射角等于入射角，且在法线两侧。
如果工件底面平行于放置探头的探测面，垂直反射的回波仍能被探头接收到，而且工件底面面积一般来说远比缺陷大，故底面回波幅度也远比缺陷波幅度大。
底面回波简称底波。
底波回传到探测面时，又会产生反射，又会向底面传播，如此来回反射，形成2次底波，3次底波，4次底波等等。
由于存在扩散现象，反射损耗，吸收损耗等，各次底波会越来越小，经过一段时间后，能量就会耗尽，再起动下一次发射。
每秒发射次数称发射重复频率，探头移动速度快时，要求较高发射重复频率，否则会造成漏检。
如果工件底面同探测面不平行，根据反射角等于入射角原理，反射波偏向一边，底面反射波就回不到探头，也就收不到底波，故工件的上下面不平行时，是看不到底波的。
同理，如工件内部缺陷面平行于波束传播方向，也是收不到缺陷回彼的。
如缺陷面垂直于波束传播方向，收到的缺陷回波会最大，所以要根据缺陷最可能的方向，尽量选择探伤灵敏度高的探测面探伤，或选不同方向探测面反复探测，如找不到合适的探测面，也可改用斜探头。

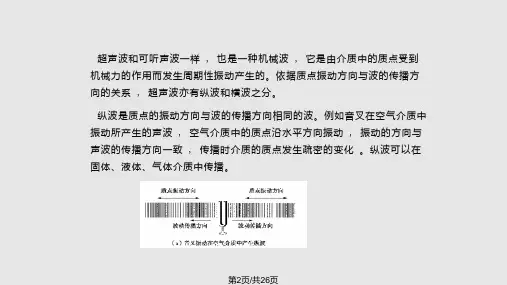

![[课件]超声波技术PPT](https://img.taocdn.com/s1/m/0a7c0e24e87101f69e319558.png)
