850nm光缆参数1.引言1.1 概述本文将介绍850nm光缆参数的相关内容。
随着信息技术的快速发展，光纤通信技术已广泛应用于各个领域，并逐渐成为主流传输介质。
在光纤通信中，光缆是不可或缺的组成部分之一。
光缆参数是评估光缆性能和适用范围的重要指标，能够直接影响光信号的传输质量和距离。
本文将重点讨论850nm光缆参数，因为850nm 波长是目前常用的多模光纤通信中最常见的波长。
在850nm光缆参数中，主要包括衰减、带宽和模式耦合等指标。
衰减是衡量光信号强度衰减程度的参数，其低值表示光信号的传输损耗小，传输距离更远。
带宽表示传输信号的频带宽度，是确定光缆传输能力的重要参数。
模式耦合是指光纤中的多个传输模式之间的耦合损耗，它会导致信号失真和传输距离的限制。
光缆参数的优劣直接影响到光信号的传输性能和系统稳定性。
在选择850nm光缆时，需要根据具体应用需求和系统性能要求，对光缆参数进行综合评估。
同时，合理设计光缆的布线和连接，可以有效提高光信号的传输质量和可靠性。
总之，本文将详细介绍850nm光缆参数的相关内容，包括衰减、带宽和模式耦合等指标，并从实际应用的角度出发，探讨其在光纤通信中的重要性和应用前景。
通过深入了解光缆参数，读者将能更好地选择和应用850nm光缆，提高光信号的传输质量和可靠性。
1.2文章结构文章结构是指文章的整体组织架构。
在本文中，我们将从引言、正文和结论三个主要部分来构建我们的850nm光缆参数文章。
引言部分是文章的开端，它提供了一个概述，说明了文章涉及的主要内容。
在此部分，我们将简要介绍850nm光缆的基本知识和应用领域。
接下来，我们将描述本文的组织结构，即各个章节的内容和安排。
最后，我们明确阐明本文的目的，即在整个文章中要解决的问题和展开的主题。
正文部分是文章的核心，我们将在这里详细分析850nm光缆的参数。
在2.1光缆参数1一节中，我们将介绍850nm光缆的一些重要参数，例如传输速率、带宽、损耗等。

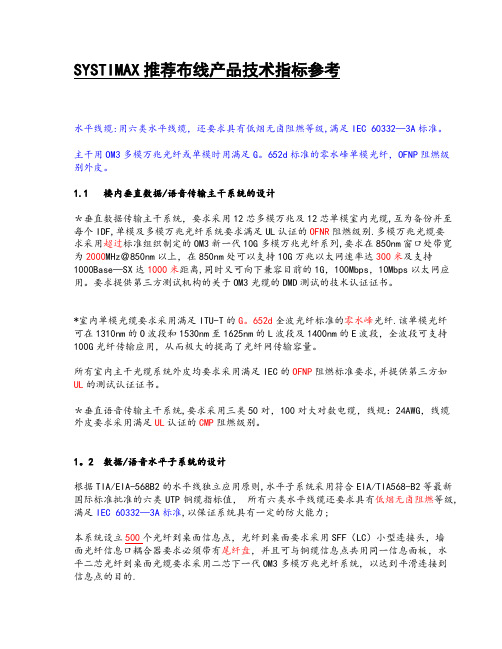

SYSTIMAX推荐布线产品技术指标参考水平线缆:用六类水平线缆，还要求具有低烟无卤阻燃等级,满足IEC 60332—3A标准。
主干用OM3多模万兆光纤或单模时用满足G。
652d标准的零水峰单模光纤，OFNP阻燃级别外皮。
1.1 楼内垂直数据/语音传输主干系统的设计＊垂直数据传输主干系统，要求采用12芯多模万兆及12芯单模室内光缆,互为备份并至每个IDF,单模及多模万兆光纤系统要求满足UL认证的OFNR阻燃级别.多模万兆光缆要求采用超过标准组织制定的OM3新一代10G多模万兆光纤系列,要求在850nm窗口处带宽为2000MHz＠850nm以上，在850nm处可以支持10G万兆以太网速率达300米及支持1000Base—SX达1000米距离,同时又可向下兼容目前的1G，100Mbps，10Mbps以太网应用。
要求提供第三方测试机构的关于OM3光缆的DMD测试的技术认证证书。

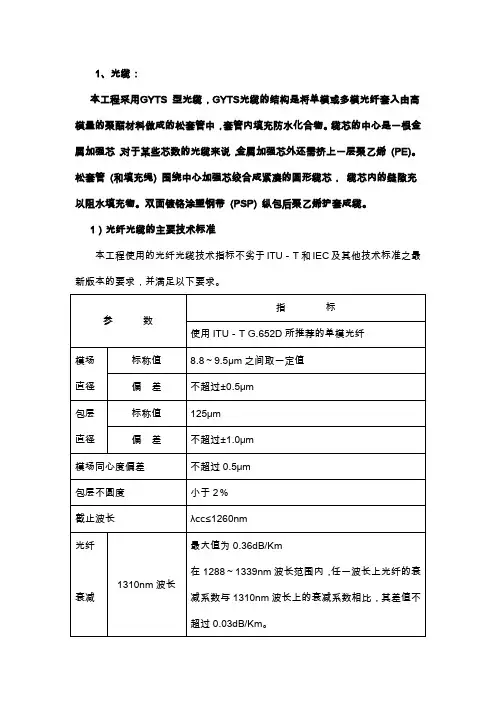

*室内单模光缆要求采用满足ITU-T的G。
652d全波光纤标准的零水峰光纤.该单模光纤可在1310nm的O波段和1530nm至1625nm的L波段及1400nm的E波段，全波段可支持100G光纤传输应用，从而极大的提高了光纤网传输容量。
所有室内主干光缆系统外皮均要求采用满足IEC的OFNP阻燃标准要求,并提供第三方如UL的测试认证证书。
＊垂直语音传输主干系统,要求采用三类50对，100对大对数电缆，线规：24AWG，线缆外皮要求采用满足UL认证的CMP阻燃级别。
1。
2 数据/语音水平子系统的设计根据TIA/EIA-568B2的水平线独立应用原则,水平子系统采用符合EIA/TIA568-B2等最新国际标准批准的六类UTP铜缆指标值，所有六类水平线缆还要求具有低烟无卤阻燃等级,满足IEC 60332—3A标准,以保证系统具有一定的防火能力;本系统设立500个光纤到桌面信息点，光纤到桌面要求采用SFF（LC）小型连接头，墙面光纤信息口耦合器要求必须带有尾纤盘，并且可与铜缆信息点共用同一信息面板，水平二芯光纤到桌面光缆要求采用二芯下一代OM3多模万兆光纤系统，以达到平滑连接到信息点的目的.对于光纤到桌面，可采用SFF（LC）小型光纤连接头，SFF小型光纤连接头接头衰耗要求小于0。

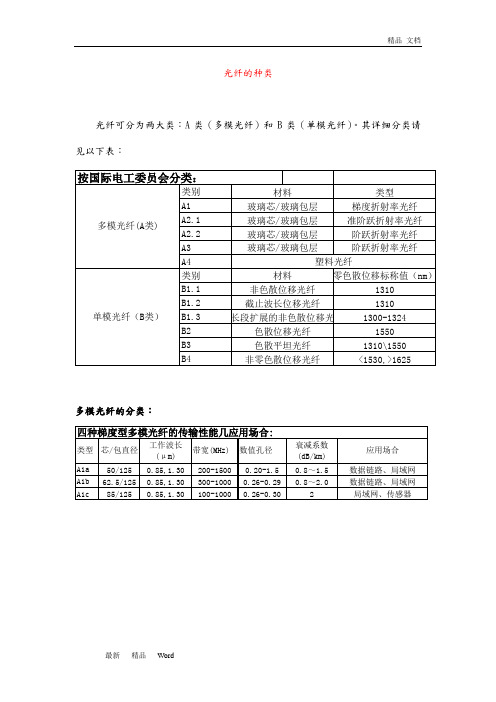

光纤的种类光纤可分为两大类：A类（多模光纤）和B类（单模光纤）。
其详细分类请见以下表：多模光纤的分类：单模光纤的分类：1．2．3.4.5.6.IEC标准光纤分类详解按照 IEC 标准分类，IEC 标准将光纤分为A 类多模光纤：A1a 多模光纤(50/125μm 型多模光纤)A1b 多模光纤(62.5/125μm 型多模光纤)A1d 多模光纤(100/140μm 型多模光纤)B 类单模光纤：B1.1 对应于 G652 光纤，增加了 B1.3 光纤以对应于 G652C 光纤B1.2 对应于 G654 光纤B2 光纤对应于 G.653 光纤B4 光纤对应于 G.655 光纤A 类多模光纤渐变型多模光纤工作于 0.85μm 波长窗口或 1.3μm 波长窗口，或同时工作于这两个波长窗口。
光纤适用于哪个窗口，主要由其带宽指标决定。
多模光纤由于衰减大、带宽小，主要适合于低速率、短距离的场合传输需要，因其传输设备和器件费用低廉、连接容易，至今仍无法由单模光纤完全代替。
常规单模光纤(G.652 光纤)常规单模光纤也称为非色散位移光纤，于 1983 年开始商用。
其零色散波长在1310nm 处，在波长为 1550nm 处衰减最小，但有较大的正色散，大约为18ps/(nm•km)。
工作波长既可选用 1310nm，又可选用 1550nm。
这种光纤是使用最为广泛的光纤，我国已敷设的光纤、光缆绝大多数是这类光纤。
G.652 光纤中的三个子类 G.652A、G.652B、G.652C、G.652D 的区别主要在于：G.652A：最高传输速率为 2.5Gb/sG.652B：最高速率 10Gb/s，最高速率传输时需色散补偿适用于波长1310nm、1550nm和1625nm的应用环境，优于ITU-T建议G.652标准和国家标准技术规范。
产品特点弯曲损失小；传输损失小；曲率小；几何尺寸稳定；可用于松套管及带状两种用途；偏振模色散小。
G.652C：低水峰光纤，波长范围更宽，最高速率 10Gb/s，最高速率传输时需色散补偿。
自从1977年世界上第一条光纤通信系统在美国芝加哥市投入商用以来，光纤通信的应用发展极为迅速，而光纤光缆一直是光纤通信系统中最重要的组成部分。
如今，不仅国际及国家级的通信干线均采用光缆，伴随着IP业务的高速发展以及HDTV等新兴业务对网络容量的巨大需求，在建筑内部的综合布线系统(GCS)中，光缆也得到了越来越广泛的应用。
众所周知，综合布线系统本身是一个前瞻性系统，而且有着复杂的应用环境，因此，如何综合各个方面的需求，选择合适的光缆型号，也越来越受到综合布线设计者们的重视。
光纤的选型一、光纤的选型光缆不同于铜缆，最大的区别在于，光缆中的光纤本身就是独立的传输介质，而光缆中所有其它元件只是对光纤起到保护作用,在增强各种机械物理及环境性能的同时保证对内部的光纤传输性能影响最小。
所以对于光缆的传输性能，取决于内部的光纤类型。
光纤实际是由折射率较高的纤芯（core）和折射率较低的包层（cladding）组成，射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进，按照光在光纤中的传输模式可分为单模和多模。
典型多模光纤的纤芯直径为50或62.5μm，包层外径125μm，通常表示为50/125μm或62.5/125μm。
62.5μm芯径多模光纤比50μm芯径多模光纤芯径大、数值孔径高，能从LED 光源耦合入更多的光功率，因此在光纤发展初期，62.5／125μm多模光纤首先被美国采用为多家行业标准。
而50／125μm多模光纤主要在日本、德国作为数据通信标准使用。
由于北美光纤用量大和美国光纤制造及应用技术的先导作用，包括我国在内的多数国家均将62.5／125μm多模光纤作为局域网传输介质和室内配线使用。
上述形势一直维持到九十年代中后期。
随着局域网传输速率不断升级，50μm芯径多模光纤越来越引起人们的重视。
50／125μm光纤数值孔径和芯径较小，带宽比62.5／125μm光纤高，制作成本也可降低1／3。
因此，各国业界纷纷提出重新启用50／125μm多模光纤。

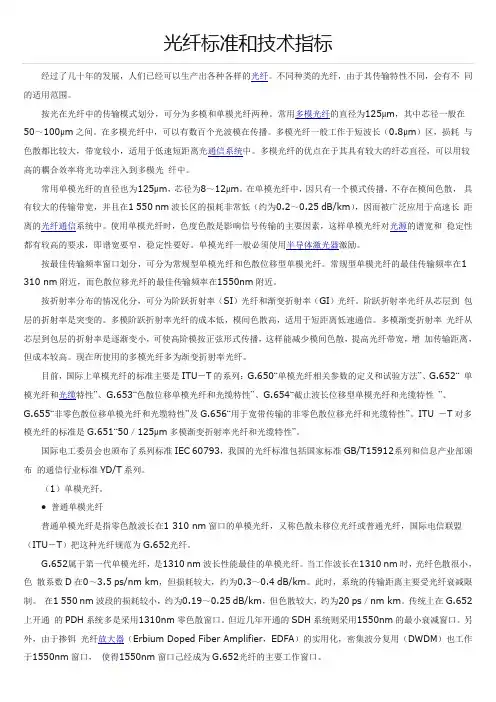

光纤标准和技术指标经过了几十年的发展，人们已经可以生产出各种各样的光纤。
不同种类的光纤，由于其传输特性不同，会有不同的适用范围。
按光在光纤中的传输模式划分，可分为多模和单模光纤两种。
常用多模光纤的直径为125μm，其中芯径一般在50～100μm之间。
在多模光纤中，可以有数百个光波模在传播。
多模光纤一般工作于短波长（0.8μm）区，损耗与色散都比较大，带宽较小，适用于低速短距离光通信系统中。
多模光纤的优点在于其具有较大的纤芯直径，可以用较高的耦合效率将光功率注入到多模光纤中。
常用单模光纤的直径也为125μm，芯径为8～12μm。
在单模光纤中，因只有一个模式传播，不存在模间色散，具有较大的传输带宽，并且在1 550 nm波长区的损耗非常低（约为0.2～0.25 dB/km），因而被广泛应用于高速长距离的光纤通信系统中。
使用单模光纤时，色度色散是影响信号传输的主要因素，这样单模光纤对光源的谱宽和稳定性都有较高的要求，即谱宽要窄，稳定性要好。
单模光纤一般必须使用半导体激光器激励。
按最佳传输频率窗口划分，可分为常规型单模光纤和色散位移型单模光纤。
常规型单模光纤的最佳传输频率在1 310 nm附近，而色散位移光纤的最佳传输频率在1550nm附近。
按折射率分布的情况化分，可分为阶跃折射率（SI）光纤和渐变折射率（GI）光纤。
阶跃折射率光纤从芯层到包层的折射率是突变的。
多模阶跃折射率光纤的成本低，模间色散高，适用于短距离低速通信。
多模渐变折射率光纤从芯层到包层的折射率是逐渐变小，可使高阶模按正弦形式传播，这样能减少模间色散，提高光纤带宽，增加传输距离，但成本较高。
现在所使用的多模光纤多为渐变折射率光纤。
目前，国际上单模光纤的标准主要是ITU－T的系列：G.650“单模光纤相关参数的定义和试验方法”、G.652“单模光纤和光缆特性”、G.653“色散位移单模光纤和光缆特性”、G.654“截止波长位移型单模光纤和光缆特性”、G.655“非零色散位移单模光纤和光缆特性”及G.656“用于宽带传输的非零色散位移光纤和光缆特性”。
一、G.652标准单模光纤标准单模光纤是指零色散波长在1.3μm窗口的单模光纤，国际电信联盟（ITU－T）把这种光纤规范为G.652光纤。
其特点是当工作波长在1.3μm时，光纤色散很小，系统的传输距离只受光纤衰减所限制。
但这种光纤在1.3μm波段的损耗较大，约为0.3dB/km～0.4dB/km；在1.55μm波段的损耗较小，约为0.2dB/km～0.25dB/km。
色散在1.3μm波段为3.5ps/nm·km，在1.55μm波段的损耗较大，约为20ps/nm·km。
这种光纤可支持用于在1.55μm波段的2.5Gb/s 的干线系统，但由于在该波段的色散较大，若传输10Gb/s的信号，传输距离超过50公里时，就要求使用价格昂贵的色散补偿模块。
二、G.653色散位移光纤针对衰减和零色散不在同一工作波长上的特点，20世纪80年代中期，人们开发成功了一种把零色散波长从1.3μm移到1.55μm的色散位移光纤（DSF，Dis?persion－ShiftedFiber）。
ITU 把这种光纤的规范编为G.653。
然而，色散位移光纤在1.55μm色散为零，不利于多信道的WDM传输，用的信道数较多时，信道间距较小，这时就会发生四波混频（FWM）导致信道间发生串扰。
如果光纤线路的色散为零，FWM的干扰就会十分严重；如果有微量色散，FWM干扰反而还会减小。
针对这一现象，人们研制了一种新型光纤，即非零色散光纤（NZ－DSF）———G.655。
三、G.654衰减最小光纤为了满足海底缆长距离通信的需求，人们开发了一种应用于1.55μm波长的纯石英芯单模光纤，它在该波长附近上的衰减最小，仅为0.185dB/km。
G.654光纤在1.3μm波长区域的色散为零，但在1.55μm波长区域色散较大，约为（17～20）ps/（nm·km）。
ITU把这种光纤规范为G.654。
四、G.655非零色散光纤针对色散位移光纤在1.55μm色散为零，会产生四波混频，导致信道间发生串扰，不利于多信道的WDM系统的问题，如果有微量色散，FWM干扰反而还会减小。
光纤标准和技术指标经过了几十年的发展，人们已经可以生产出各种各样的光纤。
不同种类的光纤，由于其传输特性不同，会有不同的适用范围。
按光在光纤中的传输模式划分，可分为多模和单模光纤两种。
常用多模光纤的直径为125μm，其中芯径一般在50～100μm之间。
在多模光纤中，可以有数百个光波模在传播。
多模光纤一般工作于短波长（0.8μm）区，损耗与色散都比较大，带宽较小，适用于低速短距离光通信系统中。
多模光纤的优点在于其具有较大的纤芯直径，可以用较高的耦合效率将光功率注入到多模光纤中。
常用单模光纤的直径也为125μm，芯径为8～12μm。
在单模光纤中，因只有一个模式传播，不存在模间色散，具有较大的传输带宽，并且在1 550 nm 波长区的损耗非常低（约为0.2～0.25 dB/km），因而被广泛应用于高速长距离的光纤通信系统中。
使用单模光纤时，色度色散是影响信号传输的主要因素，这样单模光纤对光源的谱宽和稳定性都有较高的要求，即谱宽要窄，稳定性要好。
单模光纤一般必须使用半导体激光器激励。
按最佳传输频率窗口划分，可分为常规型单模光纤和色散位移型单模光纤。
常规型单模光纤的最佳传输频率在1 310 nm附近，而色散位移光纤的最佳传输频率在1550nm附近。
按折射率分布的情况化分，可分为阶跃折射率（SI）光纤和渐变折射率（GI）光纤。
阶跃折射率光纤从芯层到包层的折射率是突变的。
多模阶跃折射率光纤的成本低，模间色散高，适用于短距离低速通信。
多模渐变折射率光纤从芯层到包层的折射率是逐渐变小，可使高阶模按正弦形式传播，这样能减少模间色散，提高光纤带宽，增加传输距离，但成本较高。
现在所使用的多模光纤多为渐变折射率光纤。
目前，国际上单模光纤的标准主要是ITU－T的系列：G.650“单模光纤相关参数的定义和试验方法”、G.652“ 单模光纤和光缆特性”、G.653“色散位移单模光纤和光缆特性”、G.654“截止波长位移型单模光纤和光缆特性”、G.655“非零色散位移单模光纤和光缆特性”及G.656“用于宽带传输的非零色散位移光纤和光缆特性”。

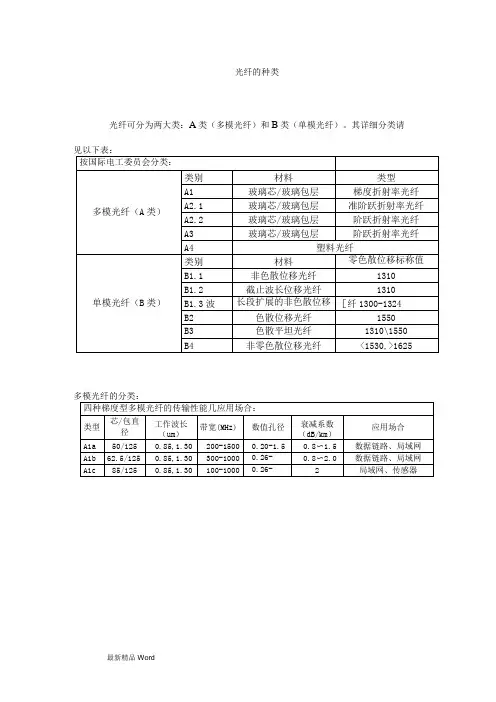

光纤的种类光纤可分为两大类：A类（多模光纤）和B类（单模光纤）。
其详细分类请见以下表：多模光纤的分类：三类九种阶跃型多模光纤的传输性能及应用场合：单模光纤的分类：1．2．3.4.5.6.IEC标准光纤分类详解按照IEC标准分类，IEC标准将光纤分为A类多模光纤：A1a多模光纤（50/125〃m型多模光纤）A1b多模光纤（62.5/125〃m型多模光纤）Aid多模光纤（100/140〃m型多模光纤）B类单模光纤：B1.1对应于G652光纤，增加了B1.3光纤以对应于G652C光纤B1.2对应于G654光纤B2光纤对应于G.653光纤B4光纤对应于G.655光纤A类多模光纤渐变型多模光纤工作于0.85〃m波长窗口或1.3〃m波长窗口，或同时工作于这两个波长窗口。
光纤适用于哪个窗口，主要由其带宽指标决定。
多模光纤由于衰减大、带宽小，主要适合于低速率、短距离的场合传输需要，因其传输设备和器件费用低廉、连接容易，至今仍无法由单模光纤完全代替。
常规单模光纤（G.652光纤）常规单模光纤也称为非色散位移光纤，于1983年开始商用。
其零色散波长在1310nm处，在波长为1550nm处衰减最小，但有较大的正色散，大约为18ps/（nm・km）。
工作波长既可选用1310nm，又可选用1550nm。
这种光纤是使用最为广泛的光纤，我国已敷设的光纤、光缆绝大多数是这类光纤。
G.652光纤中的三个子类G.652A、G.652B、G.652C、G.652D的区别主要在于：G.652A:最高传输速率为2.5Gb/sG.652B:最高速率10Gb/s，最高速率传输时需色散补偿适用于波长1310nm、1550nm和1625nm的应用环境，优于ITU-T建议G.652标准和国家标准技术规范。
产品特点弯曲损失小；传输损失小；曲率小；几何尺寸稳定；可用于松套管及带状两种用途；偏振模色散小。
G.652C：低水峰光纤，波长范围更宽，最高速率10Gb/s，最高速率传输时需色散补偿。
