(精选)常用低压电器

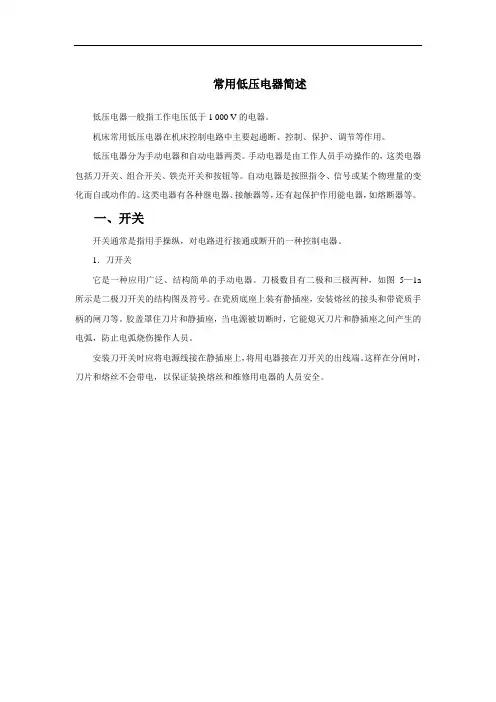

常用低压电器简述低压电器一般指工作电压低于1 000 V的电器。

机床常用低压电器在机床控制电路中主要起通断、控制、保护、调节等作用。

低压电器分为手动电器和自动电器两类。

手动电器是由工作人员手动操作的，这类电器包括刀开关、组合开关、铁壳开关和按钮等。

自动电器是按照指令、信号或某个物理量的变化而自或动作的。

这类电器有各种继电器、接触器等，还有起保护作用能电器，如熔断器等。

一、开关开关通常是指用手操纵，对电路进行接通或断开的一种控制电器。

1．刀开关它是一种应用广泛、结构简单的手动电器。

刀极数目有二极和三极两种，如图5—1a 所示是二极刀开关的结构图及符号。

在瓷质底座上装有静插座，安装熔丝的接头和带瓷质手柄的闸刀等。

胶盖罩住刀片和静插座，当电源被切断时，它能熄灭刀片和静插座之间产生的电弧，防止电弧烧伤操作人员。

安装刀开关时应将电源线接在静插座上，将用电器接在刀开关的出线端。

这样在分闸时，刀片和熔丝不会带电，以保证装换熔丝和维修用电器的人员安全。

刀开关主要用于接通和切断电路或隔离电源。

常用的刀开关有1HK ，2HK 系列胶盖瓷底刀开关，它们的额定电压为交流380 V ，额定电流有15 A ，30 A 和60 A 三种。

长期使用的刀开关，刀口部分易被电弧灼伤，严重灼伤的刀开关应及时更换。

应正确使用熔断器(见后面单元)，如果出现熔断器连接部分、导线连接部分氧化、烧黑的部分，要进行清理，必要时进行更换。

严禁在没有盖好开关盖的情况下，接通或断开有负载电路。

操作刀开关时不能动作迟缓，犹豫不决。

动作越慢，越容易出电弧，影响开关使用寿命，容易出危险。

2．铁壳开关铁壳开关又叫负荷开关。

如图5—2所示，铁壳开关主要由动闸刀、速断弹簧、刀座、操作手柄、熔断器等组成。

将这些元件装在一个铁壳内，所以称为铁壳开关。

速断弹簧能迅速将动闸刀从刀座拉开，使电弧迅速拉长而熄灭。

在操作手柄一侧的铁壳边上有一凸肋，它的作用是当开关接通时，铁壳盖不能打开；而铁壳盖打开时，开关不能合闸，以保证安全。

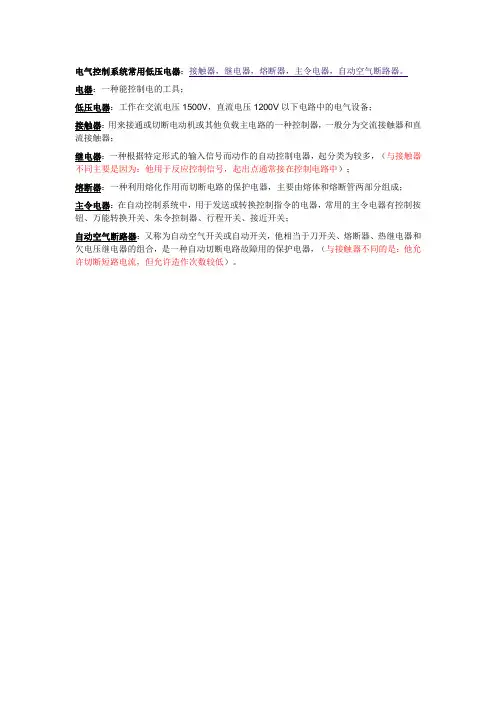

电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。

电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。

常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。

它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。

2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。

3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。

4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。

5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。

6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。

7.烤箱和微波炉：用于烹饪和加热食物的家用电器。

8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。

9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。

10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。

11.充电器和电池：用于充电电子设备和储存电能的设备。

12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。

13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。

14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。

15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。

16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。

17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。

18.充电宝：用于给移动设备充电的便携式充电装置。

以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。

总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。

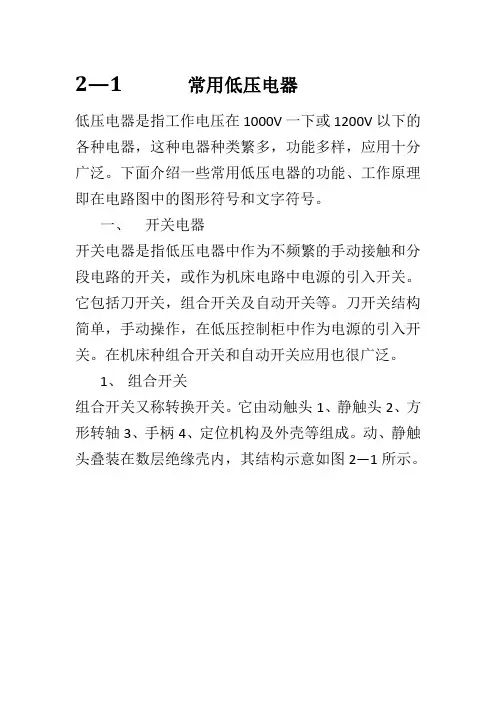

2—1 常用低压电器低压电器是指工作电压在1000V一下或1200V以下的各种电器，这种电器种类繁多，功能多样，应用十分广泛。

下面介绍一些常用低压电器的功能、工作原理即在电路图中的图形符号和文字符号。

一、开关电器开关电器是指低压电器中作为不频繁的手动接触和分段电路的开关，或作为机床电路中电源的引入开关。

它包括刀开关，组合开关及自动开关等。

刀开关结构简单，手动操作，在低压控制柜中作为电源的引入开关。

在机床种组合开关和自动开关应用也很广泛。

1、组合开关组合开关又称转换开关。

它由动触头1、静触头2、方形转轴3、手柄4、定位机构及外壳等组成。

动、静触头叠装在数层绝缘壳内，其结构示意如图2—1所示。

当手柄由位置1转到位置2时，方轴带动各层动触片一起转动，使相应的静触头插入动触头中，便接通电路。

动触头有180°分布，也有90°分布的。

若各层动静触头选用不同的形式与分布、在转动手柄时，电路就有不同的通、断状态。

组合开关有单极，双极及多级之分，图2—1所示为三相（三级）开关。

组合开关在机床电气设备中主要作为电源引入开关，也可以来直接控制小容量异步电动机的非频繁地启动和停止。

刀开关和组合开关在电路中的图形符号与文字符号如图2—2所示。

2、自动开关自动开关又称自动空气开关。

当电路发生严重过载、短路以及施压故障时，能自动切断故障电路，有效的保护串联在它后面的电气设备。

在正常情况下，自动开关也可以不频繁的接通和断开电路及控制电动机直接起动，因此，自动开关是低压电路常用的具有保护环节的断合电器。

图2—3时自动开关的工作原理图，图中手动合闸操作机构未画出，自动开关处于合闸位置。

当过电流（短路）时，衔铁11吸合；欠电压时，衔铁7释放；过载时双金属片10向上弯曲；三者都通过杠杆5使搭钩3脱开。

由主触头1切断电路。

由于主触头系统要断开电路的短路电流，因此主触头由耐弧合金制成并带有栅片灭弧装置。

自动开关的图形符号及文字符号如图2—4所示。

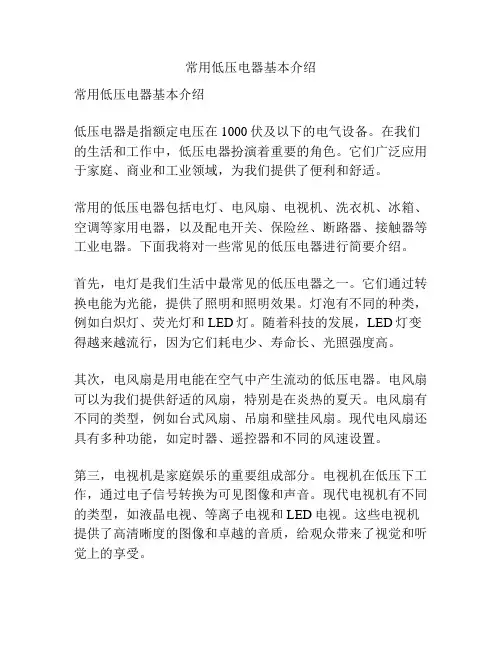

常用低压电器基本介绍常用低压电器基本介绍低压电器是指额定电压在1000伏及以下的电气设备。

在我们的生活和工作中，低压电器扮演着重要的角色。

它们广泛应用于家庭、商业和工业领域，为我们提供了便利和舒适。

常用的低压电器包括电灯、电风扇、电视机、洗衣机、冰箱、空调等家用电器，以及配电开关、保险丝、断路器、接触器等工业电器。

下面我将对一些常见的低压电器进行简要介绍。

首先，电灯是我们生活中最常见的低压电器之一。

它们通过转换电能为光能，提供了照明和照明效果。

灯泡有不同的种类，例如白炽灯、荧光灯和LED灯。

随着科技的发展，LED灯变得越来越流行，因为它们耗电少、寿命长、光照强度高。

其次，电风扇是用电能在空气中产生流动的低压电器。

电风扇可以为我们提供舒适的风扇，特别是在炎热的夏天。

电风扇有不同的类型，例如台式风扇、吊扇和壁挂风扇。

现代电风扇还具有多种功能，如定时器、遥控器和不同的风速设置。

第三，电视机是家庭娱乐的重要组成部分。

电视机在低压下工作，通过电子信号转换为可见图像和声音。

现代电视机有不同的类型，如液晶电视、等离子电视和LED电视。

这些电视机提供了高清晰度的图像和卓越的音质，给观众带来了视觉和听觉上的享受。

此外，洗衣机和冰箱是家庭生活中必不可少的低压电器。

洗衣机用来洗涤和清洁衣物，而冰箱用来冷藏和储存食物。

现代化的洗衣机和冰箱配备了各种功能和智能控制，使我们的生活更加方便和舒适。

在工业领域，配电开关、保险丝、断路器和接触器是基本的低压电器。

配电开关用于控制电能的分配和传送，保险丝、断路器用于保护电路免受过载和短路的损害，接触器用于控制电动机和其他设备的启停。

这些设备在工业生产中发挥着重要的作用，保证了电气系统的安全和稳定运行。

总而言之，常用的低压电器在我们的生活和工作中起着重要的作用。

它们为我们提供了照明、通风、娱乐和生活品质的改善。

现代的低压电器不仅具有基本功能，还具有智能化和高效能的特点。

我们应该合理使用低压电器，并关注其安全使用和环境保护。

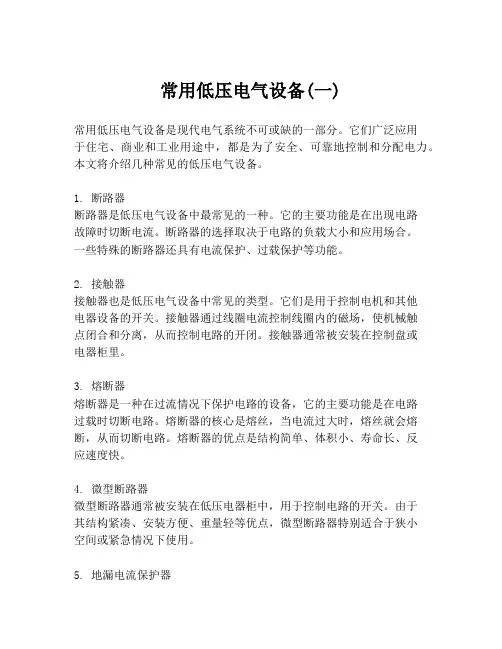

常用低压电气设备(一)常用低压电气设备是现代电气系统不可或缺的一部分。

它们广泛应用于住宅、商业和工业用途中，都是为了安全、可靠地控制和分配电力。

本文将介绍几种常见的低压电气设备。

1. 断路器断路器是低压电气设备中最常见的一种。

它的主要功能是在出现电路故障时切断电流。

断路器的选择取决于电路的负载大小和应用场合。

一些特殊的断路器还具有电流保护、过载保护等功能。

2. 接触器接触器也是低压电气设备中常见的类型。

它们是用于控制电机和其他电器设备的开关。

接触器通过线圈电流控制线圈内的磁场，使机械触点闭合和分离，从而控制电路的开闭。

接触器通常被安装在控制盘或电器柜里。

3. 熔断器熔断器是一种在过流情况下保护电路的设备，它的主要功能是在电路过载时切断电路。

熔断器的核心是熔丝，当电流过大时，熔丝就会熔断，从而切断电路。

熔断器的优点是结构简单、体积小、寿命长、反应速度快。

4. 微型断路器微型断路器通常被安装在低压电器柜中，用于控制电路的开关。

由于其结构紧凑、安装方便、重量轻等优点，微型断路器特别适合于狭小空间或紧急情况下使用。

5. 地漏电流保护器地漏电流保护器是一种用于检测和切断漏电电路的装置。

漏电电流是指电流流向路线发生偏离的现象，如果不及时切断，会对人身安全造成威胁。

设备的作用就是及时检测漏电流并切换电路以保障人身安全。

总之，常用低压电气设备有很多，它们能够帮助我们在控制和管理电力时保障人身安全，并提高电气系统的可靠性。

无论是在家庭、商业还是工业场所，了解这些设备和它们的功能对于保障电力应用安全非常重要。

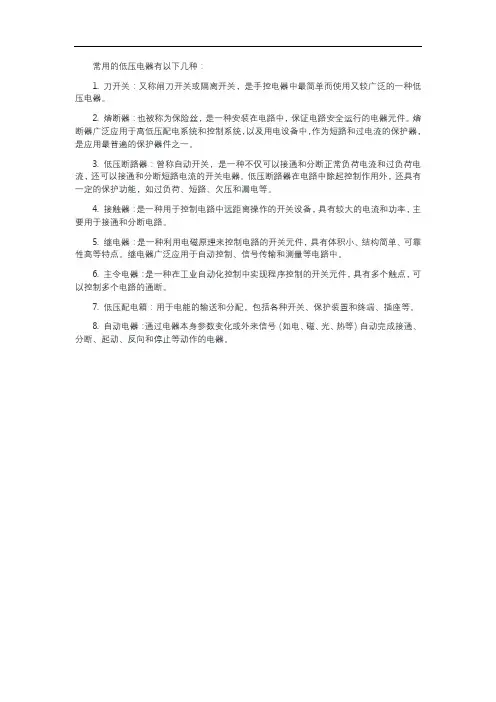

常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。

2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。

4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。

5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。

继电器广泛应用于自动控制、信号传输和测量等电路中。

6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。

7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。

8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。
