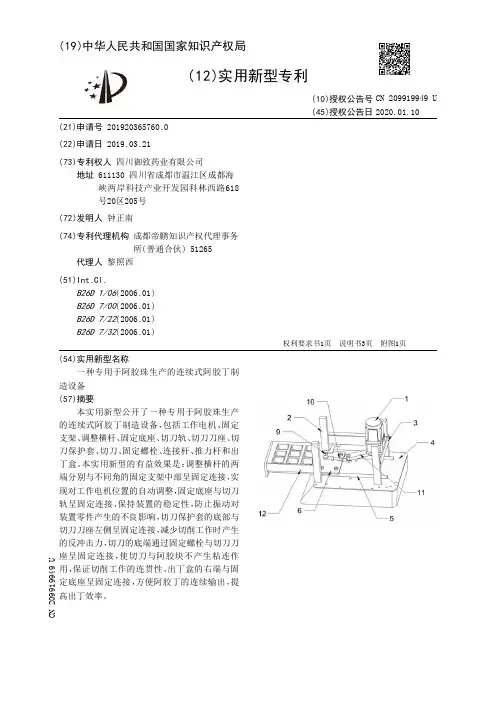

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920365760.0(22)申请日 2019.03.21(73)专利权人 四川御致药业有限公司地址 611130 四川省成都市温江区成都海峡两岸科技产业开发园科林西路618号20区205号(72)发明人 钟正南　(74)专利代理机构 成都帝鹏知识产权代理事务所(普通合伙) 51265代理人 黎照西(51)Int.Cl.B26D 1/06(2006.01)B26D 7/00(2006.01)B26D 7/22(2006.01)B26D 7/32(2006.01)(54)实用新型名称一种专用于阿胶珠生产的连续式阿胶丁制造设备(57)摘要本实用新型公开了一种专用于阿胶珠生产的连续式阿胶丁制造设备，包括工作电机、固定支架、调整横杆、固定底座、切刀轨、切刀刀座、切刀保护套、切刀、固定螺栓、连接杆、推力杆和出丁盒。

本实用新型的有益效果是：调整横杆的两端分别与不同角的固定支架中部呈固定连接，实现对工作电机位置的自动调整，固定底座与切刀轨呈固定连接，保持装置的稳定性，防止振动对装置零件产生的不良影响，切刀保护套的底部与切刀刀座左侧呈固定连接，减少切削工作时产生的反冲击力，切刀的底端通过固定螺栓与切刀刀座呈固定连接，使切刀与阿胶块不产生粘连作用，保证切削工作的连贯性，出丁盒的右端与固定底座呈固定连接，方便阿胶丁的连续输出，提高出丁效率。

权利要求书1页 说明书3页 附图1页CN 209919949 U 2020.01.10C N 209919949U权　利　要　求　书1/1页CN 209919949 U1.一种专用于阿胶珠生产的连续式阿胶丁制造设备，其特征在于：包括工作电机(1)、固定支架(2)、调整横杆(3)、固定底座(4)、切刀轨(5)、切刀刀座(6)、切刀保护套(7)、切刀(8)、固定螺栓(9)、连接杆(10)、推力杆(11)和出丁盒(12)；所述工作电机(1)位于装置的右上角处，是装置的动力装置，且工作电机(1)的底部与推力杆(11)呈转动连接，所述固定支架(2)安装在装置的四角处，且固定支架(2)的底部与固定底座(4)的顶面呈固定连接，所述调整横杆(3)位于固定底座(4)的上方，且调整横杆(3)的两端分别与不同角的固定支架(2)中部呈固定连接，所述固定底座(4)位于装置的最底部，且固定底座(4)的顶面与固定支架(2)及切刀轨(5)呈固定连接，所述切刀轨(5)固定安装在固定底座(4)的顶面，且切刀轨(5)的两端分别与固定支架(2)底端内侧呈固定连接，所述切刀刀座(6)位于连接杆(10)与固定底座(4)之间，且切刀刀座(6)的底部与切刀轨(5)呈滑动连接，所述切刀保护套(7)与切刀刀座(6)在同一水平面上，且切刀保护套(7)的底部与切刀刀座(6)左侧呈固定连接，所述切刀(8)位于切刀保护套(7)左侧，且切刀(8)的底端通过固定螺栓(9)与切刀刀座(6)呈固定连接，所述固定螺栓(9)位于切刀刀座(6)的顶面四角处，且固定螺栓(9)与切刀刀座(6)呈固定连接，所述连接杆(10)位于切刀刀座(6)上方，且连接杆(10)的左端底部与切刀刀座(6)呈固定连接，右端与推力杆(11)左端呈转动连接，所述推力杆(11)位于切刀刀座(6)与工作电机(1)之间，且推力杆(11)的右端与工作电机(1)的底部转子呈转动连接，所述出丁盒(12)位于装置的最左端，且出丁盒(12)的右端与固定底座(4)呈固定连接。
