单片机原理实验报告实验题目外部中断实验一、实验目的1．掌握用外部中断方式实现控制的方法。
2．掌握中断优先级的使用方法。
3. 掌握用Proteus实现单片机系统仿真的方法。
二、实验预备知识外部中断信号由P3.2(P3.3)管脚输入，当中断触发方式控制位ITO（IT1）为1时，CPU 在每个机器周期的S5P2采样P3.2(P3.3)管脚，如果连续两次采样，前一次采样为高电平，后一次采样为低电平，则认为有中断申请，随即使中断标志位IE0（IE1）置1，向CPU申请中断，直到该中断被CPU响应。
当定时器以计数方式工作，计数初值为满量程，在计数输入端T0（T1）输入负跳变信号时，计数器将加1并产生溢出，随即使溢出标志位TF0（TF1）置1，向CPU申请中断，直到该中断被CPU响应。
三、实验内容P1口做输出口,接八只发光二极管,利用手控单脉冲信号作为外部中断信号，编写控制程序，使八只发光二极管按一定的规律循环点亮。
1．程序1: 从外部中断0请求输入端(P3.2)输入脉冲信号2．程序2: 从定时器0的外部输入端(P3.4)输入脉冲信号四、实验参考电路P1口接发光二极管的阴极，P1口的管脚输出低电平时对应的发光二极管点亮，实验电路图如图4-1所示。
图4-1 外部中断实验电路五、实验参考程序ORG 0003HAJMP INT00 ORG 0013H AJMP INT11 ORG 0050H MAIN:SETB EASETB EX0SETB EX1SETB PX1SETB IT0SETB IT1MOV A,#0FEH LP1:MOV P1,ALCALL DELAY RL ASJMP LP1ORG 0100H INT00:PUSH ACCMOV A,#0FCH MOV R1,#7 LP2:MOV P1,A LCALL DELAY RL ADJNZ R1,LP2 POP ACCRETIORG 0150H INT11:PUSH ACCMOV A,#3FH MOV R2,#7 LP3:MOV P1,ALCALL DELAY RR ADJNZ R2,LP3 POP ACCRETIORG 0200H DELAY:MOV R3,#20 L1:MOV R7,#200 L2:MOV R6,#123 NOPL3:DJNZ R6,L3 DJNZ R7,L2 DJNZ R3,L1 RETEND六、实验分析与总结。
一、实验目的1、掌握中断系统外部中断源的使用方法。
2、掌握延时程序的编程及使用方法。
3、掌握Proteus软件与Keil软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
二、设计要求1、用Proteus软件画出电路原理图，在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。
2、在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。
三、电路原理图六、实验总结通过本实验能够准确安排各种类型的中断服务程序入口，中断源提出中断申请后，却执行到相应的中断服务程序。
弄清楚了中断服务程序与子程序的共同点和不同点。
七、思考题1、在P1.2口线上产生周期为100mS，占空比为2：5的连续矩形波，要求只采用按键K0来控制其开启和关闭。
答：程序见程序清单。
四、实验程序流程框图和程序清单。
1、在单片机的P1.2口线上产生周期50mS的连续方波。
P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形， P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。
汇编程序：ORG 0000H START: LJMP MAINORG 0003HLJMP EXT0ORG 000BHLJMP TTCOORG 0013HLJMP EXT1ORG 0100HMAIN: MOV TMOD, #01HMOV TCON, #01HMOV IE, #87HMOV TH0, #9EHMOV TL0, #58HSETB PX1HERE: LJMP HEREEXT0: SETB TR0RETIEXT1: CLR TR0RETITTCO: CPL P1.2MOV TH0, #9EHMOV TL0, #58HRETIENDC语言程序：#include<reg51.h>sbit P12=P1^2;main(){TMOD=0X01;EA=1;EX0=1;EX1=1;ET0=1;PX1=1;TCON=0X01;TH0=0X9E;TL0=0X58;while(1);}void EXT0() interrupt 0{ TR0=1;}void EXT1() interrupt 2{ TR0=0;}void TTC0() interrupt 1{ P12=!P12; TH0=0X9E;TL0=0X58;}2、在P1.2口线上产生周期为100mS，占空比为2：5的连续矩形波，要求只采用按键K0来控制其开启和关闭。
单⽚机实验：外部中断按键实验内容：实验⼤致上就是说：按键不按的时候，灯⼀直亮，按键按下的时候，灯不亮，报警器响。
现在给了汇编语⾔，要改成c语⾔，并在proteus⾥⾯仿真。
思考与总结：响应中断请求的条件：1.总中断允许开关EA=1。
2.中断源的中断允许位为1。
3.中断源发出中断请求。
4.⽆同级或更⾼级中断正在被服务。
结合实验，就知道，这⾥跑到中断⼦程序的条件，⾸先总开关打开。
然后选择中断请求源，对这个实验来说，也就是选择I N T 0 ‾\overline{INT0}INT0外部中断请求0，它的中断允许控制位是E X 0 EX0EX0，我们置1后，就说明允许了外部中断0中断。
我们如果选⽤跳沿触发，⼀个机器周期采样到外部中断输⼊为⾼，下⼀个为低，那么中断请求触发器置⼀，这个时候进⼊中断⼦程序。
这个实验是电平触发。
cpu查询到中断请求时，就会进⾏中断响应(这⾥假设只是单⼀中断，如果有不同优先级的中断，那么cpu还要进⾏判断)。
硬件⽣成⼀个长调⽤指令并执⾏，程序转向中断⼊⼝地址，两个中断⼊⼝相隔8字节，难以放下中断⼦程序，此时需要⼀个跳转指令，转向在其他地址下的⼦程序中。
实验结果：汇编语⾔实现：ORG 0000hLJMP MAIN//主程序ORG 0003hLJMP INT0s//中断⼊⼝ORG 0100hMAIN: CLR IT0//外部中断请求0为电平触发SETB EA//总中断允许SETB EX0 //允许外部中断0LOOP: CLR P0.0//p0.0是低电平，此时灯亮SETB P2.3//p2.3是⾼电平，此时警报不响SJMP LOOP//短转移指令，程序跳到loop函数循环ORG 0200h//伪指令INT0s: SETB P0.0//p0.0是⾼电平，此时灯灭CLR P2.3//p2.3是低电平，此时警报响Delay: MOV R0,#200//延时函数D1: MOV R1,#254D2: DJNZ R1,D2DJNZ R0,D1RETIEND改成c51语⾔：#include<reg51.h>#define uchar unsigned charsbit key = P3^2;void delay(unsigned int i)//延时函数{unsigned int j;for(;i>0;i--)for(j=0;j<333;j++){}}void main()//主函数{EA=1;//总中断允许EX0=1;//允许外部中断0IT0=0;//选择外部中断0为电平触发⽅式while(1)//循环{P0=0xfe;}//P0.0⼝的Led亮}void key_scan() interrupt 0//外部中断0的中断服务函数{if(key==0)//判断是否有按键按下{delay(10);//延时去抖if(key==0){P2=0xf7;P0=0xff;while(!key);//等待按键松开P2=0xff;P0=0xfe; }}}proteus仿真：。
AVR单片机外部中断C程序框架
Avrmega16a
单片机在studio4开发环境中外部中断C程序框架如下:
#include;
//头文件.
#include;
//中断头文件;
typedefunsignedcharuint8;
//习惯宏定义数据类型语法.应用时只需写入数据类型:
//
uint8s=0;
typedefunsignedintuint16;
//习惯宏定义数据类型语法.应用时只需写入数据类型:
//
uint16
i=0;
Intmain()
//主函数;
{
MCUCR=0Xnn:
//中断模式触发寄存器,用来设置外部中断引脚的触发方式,上升沿,下降
//沿,还是高电平或低电平方式;
GICR=0Xnn;
//局部中断使能,用来使能某个中断源.
Sei();
//全局中断使能,用来开启中断服务(中断总使能); //在此写入程序语句;
//
//如果外部中断源一旦被触发,程序就会立即执行中断服务函数;
}
//此↓‘n’是外部中断源序号有中断0,中断1,中断2.
SIGANL(SIG_INTRRUPTn)
//终端服务函数;
{
//在中断函数中,不能定义局部数据类型变量;
//在此写入中断程序;
}。

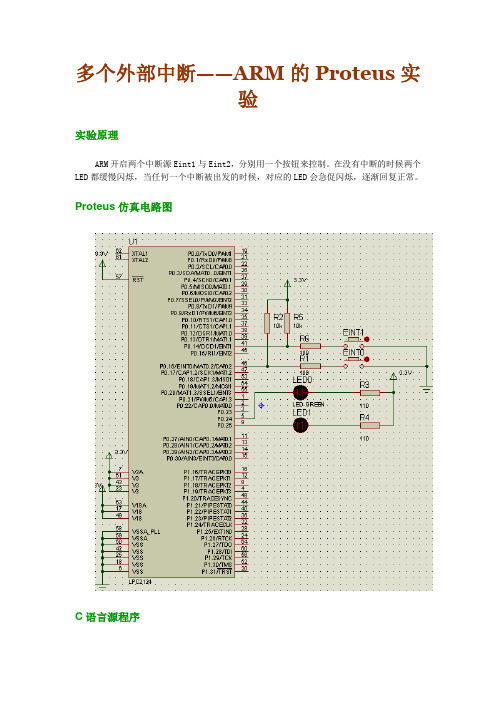

多个外部中断——ARM的Proteus实验实验原理ARM开启两个中断源Eint1与Eint2，分别用一个按钮来控制。
在没有中断的时候两个LED都缓慢闪烁，当任何一个中断被出发的时候，对应的LED会急促闪烁，逐渐回复正常。
Proteus仿真电路图C语言源程序#include <LPC21XX.H>#define LED1 0x02000000/*LED1接在P0.25上*/#define LED0 0x01000000/*LED0接在P0.24上*/typedef unsigned int uint32;void Eint1_ISR(void) __attribute__ ((interrupt));/*声明某函数为中断服务子程序的方法*/void Eint0_ISR(void) __attribute__ ((interrupt));uint32 times = 40;/*循环次数默认为40*/void delay40(void) {unsigned volatile long i,j;for(i=0;i<10000;i++)for(j=0;j<times;j++);if(times > 40){times-=2;}else if(times <40){times+=2;}}void Eint0_ISR(void){times = 0;while(times!=40){IO0CLR = LED0;delay40();IO0SET = LED0;delay40();}while((EXTINT&0x01)!=0){EXTINT=0x01;/*清除EINT0中断标志*/}VICVectAddr=0x00;}void Eint1_ISR(void){times = 0;while(times!=40){IO0CLR = LED1;delay40();IO0SET = LED1;delay40();}while((EXTINT&0x02)!=0){EXTINT=0x02;/*清除EINT1中断标志*/}VICVectAddr=0;}int main(void){IO0DIR = LED1|LED0;PINSEL0 = 0x20000000;/*引脚选中EINT1功能*/PINSEL1 = 0x00000001;/*引脚选中EINT0功能*//*以下为中断控制部分*/VICIntSelect=0;/*全部中断设置为IRQ，若某位为1是FIQ*/VICIntEnable=0x0000C000;/*使能EINT1、0，EINT1为第15位，0为14位*/VICVectCntl0=0x2E;/*EINT0最高优先级*/VICVectAddr0=(int)Eint0_ISR;/*设置EINT0向量地址*/VICVectCntl1=0x2F;/*0xF,15号中断*/VICVectAddr1=(int)Eint1_ISR;/*设置中断服务子程序*/EXTINT=0x07;while (1) {/*无中断时，两灯一起缓慢闪烁*/IO0CLR = LED1|LED0;delay40();IO0SET = LED1|LED0;delay40();}}。
一、实训目的1. 理解单片机外部中断的概念和作用。
2. 掌握单片机外部中断的配置方法。
3. 学会编写外部中断服务程序。
4. 通过实际操作，提高单片机编程和调试能力。
二、实训内容1. 单片机外部中断原理2. 单片机外部中断配置3. 外部中断服务程序编写4. 实验验证与调试三、实训环境1. 单片机开发板：选用STC89C52单片机。
2. 仿真软件：Proteus。
3. 实验工具：示波器、电源、连接线等。
四、实训步骤1. 理解单片机外部中断原理外部中断是单片机中断系统中的一种，用于响应外部事件。
当外部事件发生时，单片机会暂停当前程序，转去执行外部中断服务程序。
外部中断有多个中断源，如INT0、INT1等。
2. 单片机外部中断配置（1）设置外部中断触发方式：根据需要选择上升沿触发、下降沿触发或双边沿触发。
（2）设置外部中断优先级：根据实际需求设置中断优先级。
（3）设置外部中断使能：通过设置IE寄存器使能外部中断。
3. 外部中断服务程序编写编写外部中断服务程序，用于处理外部中断事件。
在服务程序中，完成相关处理逻辑，如记录外部事件发生次数、控制LED灯闪烁等。
4. 实验验证与调试（1）搭建实验电路：将单片机开发板与外部设备（如按钮）连接，设置好外部中断配置。
（2）在Proteus中搭建仿真电路，编写代码。
（3）下载代码到单片机开发板，观察实验现象。
（4）根据实验现象，调试程序，确保外部中断功能正常。
五、实验结果与分析1. 实验现象：按下外部按钮，单片机进入外部中断服务程序，控制LED灯闪烁。
2. 分析：通过设置外部中断触发方式、优先级和使能，成功实现外部中断功能。
在服务程序中，完成相关处理逻辑，达到预期效果。
六、实训总结1. 通过本次实训，掌握了单片机外部中断的配置方法，学会了编写外部中断服务程序。
2. 熟悉了外部中断在实际应用中的重要作用，提高了单片机编程和调试能力。
3. 在实训过程中，遇到了一些问题，如外部中断响应不及时、LED灯闪烁不稳定等。
AVRGCC/WinAVR编译环境中断函数的使用方法
早期版本的avr-libc 对中断服务程序的书写提供了两个宏SIGNAL 和INTERRUPT，并且需要包含两个头文件：avr/signal.h 和avr/interrupt.h。
新版(如2007 版WINAVR)中，INTERRUPT 宏不再可用，而建议用ISR 宏替代SIGNAL 宏，ISR 和SIGNAL 是一回事，但以后的版本中SIGNAL 宏将会逐渐被丢弃，所以新的程序建议使用ISR，也就是使用ISR 作为中断服务函数名，下面将举例说明一些具体的中断使用。
一.为什么没有了INTERRUPT?
INTERRUPT 宏是各中断嵌套有关的，当中断程序得到执行时AVR 的硬件将全局的中断允许标记清除，其它中断无法再发生，当中断程序退出时自动被
允许。
而INTERRUPT 宏让编译器所做的就是在中断程序的入口处插入一个
SEI 指令，退出处插入一个CLI 指令，使得中断可以嵌套，也许这对于普通的程序意义不大，INTERRUPT 才被去掉的。
然而仍然可以使用下面的方式实现INTERRUPT 宏的功能：
void XXX_vect(void) __attribute__((interrupt));
void XXX_vect(void)
{
//程序
}
即上面方式定义的中断程序可以再次被中断，XXX_vect 是中断例程名字，下面将说明。
二.可使用第二套中断名
早期版本的avr-libc 中中断例程名为SIG_开头，从avr-libc 1.4.0 版开始第二。
A VR学习笔记二、基本输入和外部中断实验-------基于LT_Mini_M162.1 利用按键控制发光二极管的亮灭2.1.1 实例功能在“点亮发光二极管”和“让发光二极管动起来”这两个例子中，都是通过单片机程序来控制发光二极管的亮灭。
如果想要控制发光二极管的亮灭，只有通过打开或者关闭电源来实现控制。
那么怎样实现人工参与控制呢？在有些应用场合，需要单片机对人工的开关信号作出相应的响应和处理，通过控制电源的通断会影响到单片机系统中的其他功能，所以通过控制电源的方法并不明智。
能不能通过按动一个按键来实现发光二极管的亮灭呢？当然可以，前面已经讲过，A VR单片机的I/O口都是双向的，也就是既能当作输出控制端口，也能当作输入检测端口。
既然我们可以通过控制端口输出不同的高低电平使发光二极管实现点亮和熄灭；那么为什么不能通过监测端口输入电平的状态来进行相应的处理呢。
在本例中，通过介绍利用按键开关控制发光二极管的亮灭来了解A VR单片机的端口检测外部信号的功能和方法。
本例中有3个功能模块，描述如下：●单片机系统：检测外界的按键开关信号，根据按键的开关状态控制发光二极管的亮灭状态。
●外围电路：首先是产生信号的按键电路，包括对按键去抖动电路的介绍；然后是发光二极管的控制电路。
●软件程序：通过读取AVR单片机相应端口的状态，编写相应的程序控制发光二极管的亮灭。
本例的目的在于希望读者完成本例后，能完成相关电路的设计和相应程序的编写，从而掌握以下知识点：◆了解AVR单片机端口输入功能，掌握使用AVR单片机端口输入功能检测外部信号的原理。
◆熟悉单片机端口输入输出功能的综合使用。
◆掌握AVR单片机按键的硬件去抖动的电路设计和原理。
◆掌握AVR单片机端口输入输出程序的编写。
◆掌握AVR单片机按键软件去抖动功能的实现。
2.1.2 器件和原理本例主要介绍A VR单片机外围电路中按键去抖电路的设计，分别介绍相应的软件和硬件解决方案。
AVR单片机外部中断0、1、2 详解中断基本包含：1.中断源2.中断向量（中断入口地址）3.中断优先级4.中断函数除此之外，在单片机中，中断的执行或者中断的触发必须符合以下的规则：中断触发|执行= 全局中断使能位AND 中断源使能位AND 中断源标志位单片机内部中断的触发必须完成，全局中断使能，中断源使能，中断源标志位置一等条件。
除此之外，如果是外部中断0，1，2（INT0，1，2），必须设置引脚触发的规则。
最后呢，就是需要在程序里建立处理中断的中断函数。
在编程的时候的步骤大致如下：（无视INT2）1. 初始化PD2,PD3 为输入状态。
DDRD|=BIT(2)|BIT(3);2. 设置INT0，1 引脚触发的规则，实验中为低电平触发。
MCUCR=0xF0;3. 设置INT0，1 中断源使能位为逻辑1。
GICR|BIT(7)|BIT(6);4. 清除INT0，1 的中断标志位（软件写入，逻辑1 为清除）。
GIFR|=BIT(7);BIT(6);5. 全局中断允许位使能。
SREG|=BIT(7);6. 编辑中断处理函数。
/*ATmega16提供3个外部中断，分别由INT0、INT1和INT2引脚触发。
需要注意的是，如果将ATmega16设置为允许外部中断，则即使把INT0、INT1和INT2引脚设置为输出方式，外部中断仍然会被触发。
外部中断可选择采用上升沿触发、下降沿触发和低电平触发(INT2中断只能采用沿触发方式。
*/#include;#include;#include "smg.h"/*1.状态寄存器SREGbit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0I T H S V N Z CI：全局中断使能位。
在I置位后，单独的中断使能由不同的中断寄存器控制。
若I为0，则禁止中断。
MCU 控制寄存器－ MCUCR MCU 控制寄存器包含中断触发控制位与通用 MCU 功能Bit 7 6 5 4 3 2 1 0SM2 SE SM1 SM0 ISC11 ISC10 ISC01 ISC00外部中断 1 由引脚 INT1 激发，如果 SREG 寄存器的 I 标志位和相应的中断屏蔽位置位的话。
AVRGCC/WinAVR编译环境中断函数的使用方法早期版本的avr-libc 对中断服务程序的书写提供了两个宏SIGNAL 和INTERRUPT，并且需要包含两个头文件：avr/signal.h 和avr/interrupt.h。
新版（如2007 版WINAVR）中，INTERRUPT 宏不再可用，而建议用ISR 宏替代SIGNAL宏，ISR 和SIGNAL 是一回事，但以后的版本中SIGNAL 宏将会逐渐被丢弃，所以新的程序建议使用ISR，也就是使用ISR作为中断服务函数名，下面将举例说明一些具体的中断使用。
一．为什么没有了INTERRUPT?INTERRUPT 宏是各中断嵌套有关的，当中断程序得到执行时AVR 的硬件将全局的中断允许标记清除，其它中断无法再发生，当中断程序退出时自动被允许。
而INTERRUPT宏让编译器所做的就是在中断程序的入口处插入一个SEI 指令，退出处插入一个CLI 指令，使得中断可以嵌套，也许这对于普通的程序意义不大，INTERRUPT 才被去掉的。
然而仍然可以使用下面的方式实现INTERRUPT 宏的功能：void XXX_vect(void) __attribute__((interrupt));void XXX_vect(void){//程序}即上面方式定义的中断程序可以再次被中断，XXX_vect 是中断例程名字，下面将说明。
二．可使用第二套中断名早期版本的avr-libc 中中断例程名为SIG_开头，从avr-libc 1.4.0 版开始第二套中断名称，它以_vect 为后缀。
因为在器件手册里用比如用TIMER2 COMP表示定时器2比较匹配中断，新的方法更接近手册，称可查libc 手册或器件对应io.h 文件。
三．用户未定义中断的截获下如书中所说早期版本中用户未定义服务程序的中断发生时系统就会复位，而新版本可以截获这种中断了，使用如下：#include <avr/interrupt.h>ISR(BADISR_vect){ //服务程序}这个服务程序是可选的，并不是强制用户处理未定义中断，如果不定义那结果就是产生未定义中断时复位。
