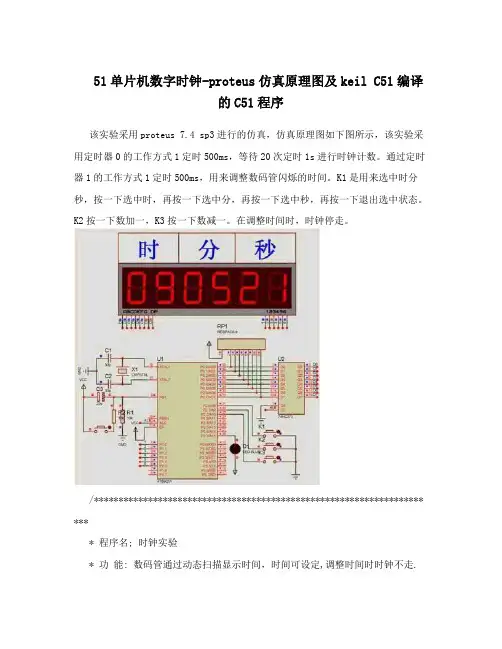

51单片机数字时钟-proteus仿真原理图及keil C51编译的C51程序该实验采用proteus 7.4 sp3进行的仿真，仿真原理图如下图所示，该实验采用定时器0的工作方式1定时500ms，等待20次定时1s进行时钟计数。

通过定时器1的工作方式1定时500ms，用来调整数码管闪烁的时间。

K1是用来选中时分秒，按一下选中时，再按一下选中分，再按一下选中秒，再按一下退出选中状态。

K2按一下数加一，K3按一下数减一。

在调整时间时，时钟停走。

/******************************************************************* **** 程序名; 时钟实验* 功能: 数码管通过动态扫描显示时间，时间可设定,调整时间时时钟不走.* 编程者: ZPZ* 编程时间:2009/8/9******************************************************************** **/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit _led=P2^7;sbit key1=P2^0;sbit key2=P2^1;sbit key3=P2^2;uchar num=0,temp=0,count=0; uchar aa;uchar hour,min,sec;uchar codetable[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void delay(uint z);void display(uchar a,uchar b,uchar c,uchar d,uchar e,uchar f,uchar aa);void read_key();void led();void time_change();/****************** 主函数 *******************/void main(){P2=0xff;hour=12;min=0;sec=0;TMOD=0x11;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=1;aa=0xff;while(1){time_change();display(table[hour/10],table[hour%10],table[min/10], table[min%10],table[sec/10],table[sec%10],0xff);}}。

HEFEI UNIVERSITY四路抢答器仿真设计题目四路抢答器仿真设计班级自动化(1)班成员 YCT 11050310**PT 11050310**WW 11050310**时间 2014.5.19四路抢答器仿真设计目录一、前言 (1)二、方案设计 (1)三、理论分析 (2)四、电路设计 (2)1、晶体振荡器电路 (2)2、复位电路 (3)3、按键扫描部分 (3)4、显示部分 (4)五、软件模块 (6)六、系统组装调试 (8)七、总结 (8)参考文献 (9)附录 (10)四路抢答器仿真设计一、前言本设计要求能够在主持人按下开始键后，四个参赛者开始抢按自己的按键，谁的按键先按下，谁面前的灯就会亮并且有相应的提示，当参赛者耗时太多时又会有相应的提示。

根据设计的要求，本系统采用独立式按键，通过单片机不停的扫描按键来控制LED灯和蜂鸣器，并用定时器T0来定超时的时间，当超时的时候让蜂鸣器响。

二、方案设计（1）、总体设计方案一：采用可编程I/O口扩展芯片82558255作为单片机的扩展接口能实现很多功能，但是这个系统并不复杂，用8155会浪费很多的资源，而且8255要用P0和P2端口作为地址线对它进行读写，这样不仅浪费端口还使得编程变的复杂。

从节省资源和简化编程的角度考虑，放弃了此方案。

方案二：直接采用AT89C52单片机直接用单片机不仅编程被简化，还有效的利用了各个端口。

8051单片机的资源完全够这个系统的要求。

所以最终选择了此方案。

（2）、模块方案一：采用4*4矩阵键盘此种键盘是常用的按键扫描方法，但是本系统只需要六个按键，这样就会浪费十个，而且矩阵按键扫描要送数读数，对于编程很复杂，最终放弃了此方案。

方案二：采用独立式键盘本系统只要六个按键就可以，用独立式键盘不仅节省端口还使编程变得简单。

程序只要不停的读数检查就行。

所以，最终选择此方案。

2、系统总体设计方案与实现框图采用六个独立式的键盘作为按键输入，当在开始后有按键按下时，就会有对应于这个按键的灯亮并且蜂鸣器响一声，其它按键再按也无效。

《单片机原理与应用》KeilC51软件使用实验
一、实验目的和要求
熟悉51单片机的基本输入输出应用，掌握Proteus ISIS模块原理图绘图方法及单片机系统仿真运行方法。

二、实验内容和原理
（1）观察Proteus模块的软件结构，熟悉菜单栏、工具栏、对话框等基本单元功能。

（2）学会选择元件、画导线、画总线、修改属性等操作。

（3）学会可执行文件加载及程序仿真运行。

（4）验证计数显示器的功能。

三、主要仪器设备
电脑、keil c51、Proteus
四、操作方法与实验步骤
（1）提前阅读与实验1相关的阅读材料；
（2）参考实验1电路原理图和元件清单，在ISIS中完成电路原理图的绘制；（3）加载可执行文件，观察仿真结果，检验电路图绘制的正确性。

五、实验数据记录和处理
代码：
电路图：
六、实验结果与分析运行结果：
实验分析：
由实验结果可知，这是通过开关控制计数器显示，按一次开关计数器计一次数，即加一。

七、讨论和心得
通过本次数码管进行51计数器显示实验，让我知道了对教材应该熟悉，因为教材是基础的，只有把基础的搞好了才能够进行其它层次的学习。

其次，此次实验我还懂得了有时候可以通过软件的仿真来验证书上的一些理论性的东西。

通过C语言的编程，对数码管及51的应用让我对单片机理解更加明了。

实验：KEIL51和proteus仿真软件的使用一、实验目的1、掌握KEIL51软件的使用方法2、掌握proteus仿真软件的使用方法二、实验设备及软件1、单片机实验板2、PC机3、KEIL514、proteus三、实验任务KEILC和proteus仿真软件的使用方法四、实验步骤1、Proteus ISIS 设计单片机电路的基本步骤：(1) 新建设计文件夹或打开一个现有的设计文件。

(2) 选择元器件（通过关键字或分类检索）。

(3) 将元器件放入设计窗口。

(4) 添加其他模型（电源、地线、信号源等）和相关的虚拟仪器。

(5) 编辑和连接电路。

(6) 编写单片机所需的源程序。

(7) 加入源程序，并通过构造，得到仿真程序或目标程序。

(8) 根据需要，设置对象的属性，如将单片机的”Program File”属性设置为上述仿真调试程序或目标程序。

(9) 启动仿真功能，对电路进行仿真操作，验证其功能。

2、Keil 51基本步骤（1）单击Project菜单项，选择New Project项。

此时弹出Create New Project对话框，选择合适的路径口，在文件名一栏中填入新工程的名字。

单击保存。

（2）根据所用的器件，选择CPU的型号，单击确定。

（3）Keil51询问是否生成默认的配置文件，这个可选可不选。

单击NO，观察项目文件管理窗口的变化。

（4）在File菜单下单击New选项，新建文件。

此时在代码窗口出现一“Text1”空白文档。

（5）在“Text1”中编辑完代码后，单击File菜单中的保存项，弹出保存对话框。

注意在对文件命名时必须加扩展名.asm。

(6) 在项目导航栏中Source Group 上单击右键，选Add File to Group ‘Source Group 1’。

弹出Add File 对话框。

选中刚才保存的xxxx.asm.文件,单击Add，然后关闭对话框。

此时在项目文件管理窗口中就会出现刚才所添加的文件xxxt.asm。

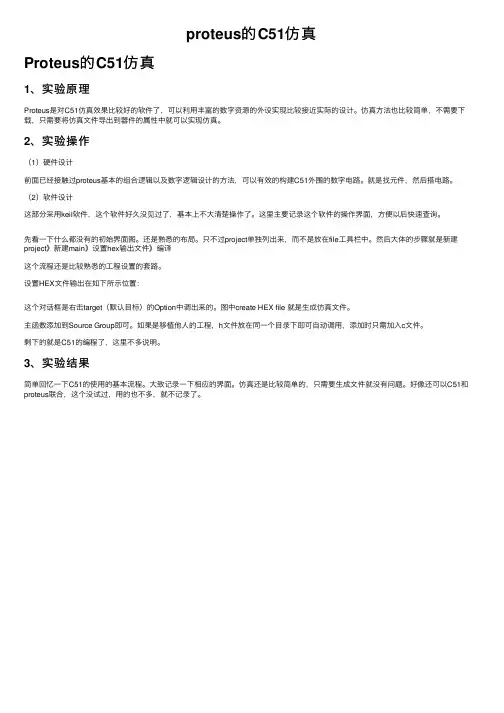

proteus的C51仿真
Proteus的C51仿真
1、实验原理
Proteus是对C51仿真效果⽐较好的软件了，可以利⽤丰富的数字资源的外设实现⽐较接近实际的设计。

仿真⽅法也⽐较简单，不需要下载，只需要将仿真⽂件导出到器件的属性中就可以实现仿真。

2、实验操作
（1）硬件设计
前⾯已经接触过proteus基本的组合逻辑以及数字逻辑设计的⽅法，可以有效的构建C51外围的数字电路。

就是找元件，然后搭电路。

（2）软件设计
这部分采⽤keil软件，这个软件好久没见过了，基本上不⼤清楚操作了。

这⾥主要记录这个软件的操作界⾯，⽅便以后快速查询。

先看⼀下什么都没有的初始界⾯图。

还是熟悉的布局。

只不过project单独列出来，⽽不是放在file⼯具栏中。

然后⼤体的步骤就是新建project》新建main》设置hex输出⽂件》编译
这个流程还是⽐较熟悉的⼯程设置的套路。

设置HEX⽂件输出在如下所⽰位置：
这个对话框是右击target（默认⽬标）的Option中调出来的。

图中create HEX file 就是⽣成仿真⽂件。

主函数添加到Source Group即可。

如果是移植他⼈的⼯程，h⽂件放在同⼀个⽬录下即可⾃动调⽤，添加时只需加⼊c⽂件。

剩下的就是C51的编程了，这⾥不多说明。

3、实验结果
简单回忆⼀下C51的使⽤的基本流程。

⼤致记录⼀下相应的界⾯。

仿真还是⽐较简单的，只需要⽣成⽂件就没有问题。

好像还可以C51和proteus联合，这个没试过，⽤的也不多，就不记录了。

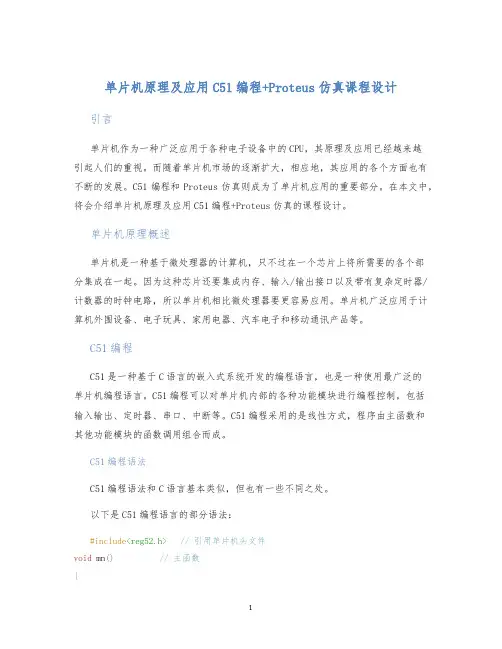

单片机原理及应用C51编程+Proteus仿真课程设计引言单片机作为一种广泛应用于各种电子设备中的CPU，其原理及应用已经越来越引起人们的重视。

而随着单片机市场的逐渐扩大，相应地，其应用的各个方面也有不断的发展。

C51编程和Proteus仿真则成为了单片机应用的重要部分。

在本文中，将会介绍单片机原理及应用C51编程+Proteus仿真的课程设计。

单片机原理概述单片机是一种基于微处理器的计算机，只不过在一个芯片上将所需要的各个部分集成在一起。

因为这种芯片还要集成内存、输入/输出接口以及带有复杂定时器/计数器的时钟电路，所以单片机相比微处理器要更容易应用。

单片机广泛应用于计算机外围设备、电子玩具、家用电器、汽车电子和移动通讯产品等。

C51编程C51是一种基于C语言的嵌入式系统开发的编程语言，也是一种使用最广泛的单片机编程语言。

C51编程可以对单片机内部的各种功能模块进行编程控制，包括输入输出、定时器、串口、中断等。

C51编程采用的是线性方式，程序由主函数和其他功能模块的函数调用组合而成。

C51编程语法C51编程语法和C语言基本类似，但也有一些不同之处。

以下是C51编程语言的部分语法：#include<reg52.h>// 引用单片机头文件void mn()// 主函数{...}void timer0() interrupt 1// 定时器0中断{...}C51编程常用命令以下是C51编程中常用的一些命令：•sbit: 用于定义单个I/O口•sfr: 用于定义特殊功能寄存器•xdata: 用于定义外部数据空间•idata: 用于定义内部数据空间•code: 用于定义程序空间Proteus仿真Proteus是一款电子设计自动化（EDA）软件，可以模拟电路、编程等各个方面。

Proteus可以在虚拟环境中对电路进行仿真，让设计者能够在软件中对电路进行分析、测试和验证。

在单片机原理及应用C51编程+Proteus仿真的课程设计中，Proteus可以很好地完成电路仿真的任务。

一、填空 1 .程序状态字寄存器PSW 的CY 位代表 进位标志位，AC 位代表 辅助进位标志位， 0V 位代表溢出标志位,P 位代表奇偶校验位。

2 .执行3CH 和F6H 两个有符号数相加的指令后，累加器(A) = 32H , CY=J, AC =L ， OV =0, P=J o3.程序计数器PC 的位数是」6位，因此它可对64KB 的程序存储器进行寻址。

4.堆栈操作遵循的原那么是先入后出。

5 .如果堆栈指针SP 指向30H 单元，那么在执行一次入栈指令和两次出栈指令后，(SP)= 2FHo6. 8051的机器周期等于12个时钟振荡周期。

7. 8051的晶振频率为24MHz,那么一个机器周期为2”。

8 . 8051的晶振频率为12MHz,那么ALE 引脚的输出频率为2MHz 。

9 .复位后，堆栈指针SP 的内容为07H ,程序计数器PC 指向程序存储器的地址为 0000H , P0〜P3 口的状态为FFH 。

10 .在RST 引脚持续加上2个机器周期以上的高电平，系统才能可靠复位。

11 .微型计算机的存储器有两种基本结构：一种是将程序和数据合用为一个存储器空间, 称为普利斯顿结构;另一种是将程序存储器和数据存储器截然分开，称为哈佛结构。

12 .当STC89C52RC 的函引脚接高电平时，优先寻址片内ROM 的0000H 〜1FFFH 单 元；而当地址范围超出低8K B 之外时,自动转向访问片外ROM 从2000H 开始编址的存 储单元，且最多可以扩展的片外存储容量为56KB 。

13 .复位后，自动选择第 Q 组工作寄存器组，堆栈指针SP 指向该组的工作寄存器上2。

14 .如果选择第」一组工作寄存器组，那么需要设置状态位RS1RS0为“01”,当前工作寄 存器R0〜R7的地址为08H 〜0FH 。

15.片内RAM 的20H 〜2FH 单元为位寻址区,这一区域包含」2幺个可寻址位。

16.位寻址区中20H 单元D7位的位地址表示为 17 . 8051有4个8位双向并行I/O 口，其中唯一的单功能□为P1 口。

目录实验一单片机仿真开发系统的使用 (2)1.1 Keil C51 集成开发环境介绍 (2)1.2 用Proteus仿真软件 (6)1.3 实现单片机最小系统的简单应用。

(8)实验二显示及驱动电路设计用 (10)实验三简单输入/输出实验 (12)实验四外部中断的运用 (14)实验五单片机内部定时/计数器实验 (15)实验六串行口通信设计 (17)实验七直流电机控制 (18)实验八步进马达控制 (19)实验一单片机仿真开发系统的使用1.1 Keil C51 集成开发环境介绍①、运行keil C51编辑软件，软件界面如图1-1所示②、建立一个新的工程项目单击Project菜单，在弹出的下拉菜单中选中New Project选项③、保存工程项目a、选择要保存的文件路径，输入工程项目文件的名称，如保存的路径为C51文件夹，工程项目的名称为C51，如图所示，单击保存b、为工程项目选择单片机型号在弹出的对话框中选择需要的单片机型号，如图所示,这里选择51核单片机中使用较多的89S51，选定型号后，单击确定，出现如图所示的开发平台界面④、新建源程序文件在下图中单击“File”菜单，选择下拉菜单中的New选项，新建文件后得到如图的界面：⑤、保存源程序文件单击“File”菜单，选择下拉菜单中的Save选项,在弹出的对话框中选择保存的路径及源程序的名称，如图所示。

此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，建议首先保存该空白的文件，单击菜单上的“File”，在下拉菜单中选中“Save As”选项单击，屏幕如下图所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时必须键程序录入区域入正确的.扩展名。

注意，如果用Ｃ语言编写程序，则扩展名为(.c)；如果用汇编语言编写程序，则扩展名必须为(.asm)。

然后，单击“保存”按钮⑥、为工程项目添加源程序文件在编辑界面中，单击“Target”前面的“+”，再在“Source Group”上单击右键，得到如图所示的对话框，选择“Add File to Group’Source Group 1’”，弹出如图所示的对话框，选中要添加的源程序文件，单击“Add”，得到如图所示的界面，同时，在“Source Group 1”文件夹中多了一个添加的“Text1.c”文件。

实验一并行输入输出口的使用一、实验目的：学会设计proteus 7仿真电路，学习P1口的使用方法和延时子程序的编写用Keil uVision 3编程实现发光二极管的流水点亮。

二、实验原理：P1口为8位准双向I/O口，它的每一位都可以分别定义为输入线或输出线（作为输入时，口锁存器必须置1）。

P1口作为输出，接8个发光二极管D1~D8三、实验代码：#include<reg51.h>#include<intrins.h> //移位库函数包含于此头文件中void delay(unsigned int d) //定义延时子函数{ while(--d>0);}void main(){ unsigned char i,sel;while(1){ sel=0xfe;for(i=0;i<=8;i++){ P1=sel; //显示变量赋给P1口delay(50000); //延时sel=_crol_(sel,1); //改变显示变量}}}四、实验结论：用while语句实现发光二极管循环流水点亮，从上到下一次点亮。

实验二C51分支程序设计一、实验目的：学习多分支选择结构和switch语句，了解循环的嵌套。

二、实验原理：do while 循环先执行后判断是否循环，switch括号中的表达式的值与某case后的常量表达式的值相同时，就执行它后面的语句，遇到break语句则退出switch语句。

本实验仿真电路图、流程图如下：（仿真电路图）（流程图）三、实验代码：#include <reg51.h>void main(){ char a;do{ P1=0xff;a=P1;a=a&0x03;switch(a){ case 0:P2=0x0e;break;case 1:P2=0x0d;break;case 2:P2=0x0b;break;case 3:P2=0x07;break;}}while(1);}四、实验结论：多分支选择的switch/case语句，可直接处理并行多分支选择问题，从匹配表达式的括号开始执行，不再进行判断。
