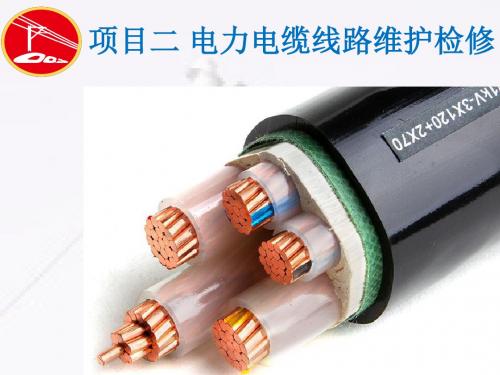

电力电缆的结构及种类电力电缆是将一根或数根导线绞合而成的线芯，裹以相应的绝缘层后，外面包上密闭包皮（铝、铅或塑料），这种导线称为电缆。

电力电缆是用于电力输配、电能传送、声音、文字、图像等信息传播及照明领域的一大类电工产品，是制造各种电机、电器、仪表必不可缺的基础器材，是我国电力基础设施建设、新型智能电网、新能源产业中必要的基础产品。

电线电缆行业占据着国内电工行业1/4的产值，是我国仅次于汽车行业的第二大行业，我国的电线电缆产值已经超过美国，称为全球第一大电线电缆生产国。

在我国，110KV以下的电压被称为配电电压，完成对电能进行降压处理并按一定方式分配至电能用户的功能；110~1000KV之间的电压被称为输电电压，完成电能的远距离传输功能。

输电电压中，110~220KV之间的电压为高压；330~750KV等级的输电电压为超高压；1000KV交流及直流正负660KV以上等级的电压被称为特高压。

常见圆形线芯排列方式：交联聚乙烯电缆采用多芯圆绞线。

多芯圆绞线的优点：（1）电场较扇形导体电场均匀，对电缆提高电压等级有利；（2）增加导体的柔软性或可曲度，由多根导线绞合的线芯柔性好，可曲度较大。

导体结构：导体也是电缆工作时的高压电极，而且其表面电场强度最大，如果局部有毛刺则该处的电场强度会更大。

因此，设计和生产中以及使用部门在制作接头的导体连接时，要解决的主要技术问题之一就是力图使导体表面尽量做到光滑圆整无毛刺，以改善导体表面电场分布。

（3）线芯几何结构电力电缆的线芯按其外形可分为：◆ 圆形线芯；◆ 中空圆形线芯;◆ 扇形线芯;◆ 弓形线芯等几种。

2、绝缘层绝缘层用来隔离导电线芯，使线芯与线芯、线芯与铝（铅）包之间有可靠的绝缘，并保证一定的电气耐压强度，它应有一定的耐热性能和稳定的绝缘质量。

缠绕在电缆导电线芯上的，这叫分相绝缘。

除每相线芯分别包有绝缘层外，在它们绞合后外面再用纸绝缘包上，这部分的绝缘称统包绝缘。

电缆电力电缆1. 介绍电力电缆是一种用于输送电能的导线，通常由一个或多个绝缘层和导体组成。

它们在电力系统中起着至关重要的作用，用于将发电厂产生的电能输送到各个用户。

2. 电缆的组成一个典型的电力电缆由以下几个部分组成： - 导体：通常由铜或铝制成，用于传输电流。

- 绝缘层：包裹在导体周围，用于阻止电流泄漏或接触其他物体。

- 护套：位于绝缘层外部，用于保护绝缘层免受机械损坏或环境影响。

- 屏蔽层：有时会在绝缘层和护套之间添加屏蔽层，以减少外界干扰。

3. 不同类型的电力电缆根据其特定用途和设计，电力电缆可以分为多种类型。

以下是几种常见的类型： - 低压电缆：用于低压输配电网络，通常在建筑物内部使用。

- 中压电缆：适用于城市配网和工业设施，用于输送中等电压的电能。

- 高压电缆：主要用于输送高压电能，例如从发电站到变电站。

- 光缆：用于传输光信号的电缆，广泛应用于通信领域。

4. 电缆的安装和维护正确的安装和维护是确保电力电缆长期稳定运行的关键。

以下是一些常见的安装和维护步骤： - 安装前的准备工作：在安装之前，需要进行地质勘探、土壤测试和路径规划等工作。

这有助于确定最佳布线方案，并确保地下环境适合安装电缆。

- 安装过程：在安装过程中，需要使用适当的工具和设备将电缆埋入地下或固定在支架上。

特别注意避免损坏导体或绝缘层。

- 维护和检修：定期检查电力电缆以确保其正常运行。

这包括检查绝缘层是否完好、护套是否受损以及是否有任何潜在故障。

5. 电力电缆的应用电力电缆广泛应用于各个领域，包括： - 发电厂和变电站：用于将发电厂产生的电能输送到变电站，然后再分配给不同的用户。

- 工业领域：用于驱动各种机械设备和工业生产线。

- 建筑物：用于室内和室外的配电系统，以供应建筑物内的电能需求。

- 交通运输：用于铁路、地铁和隧道等交通设施中的供电系统。

6. 未来发展趋势随着能源需求的增长和技术的进步，电力电缆行业也在不断发展。

电力电缆结构、性能说明水泥余热发电群2014年4月11日额定电压6/6、8.7/15kV交联聚乙烯绝缘电力电缆结构、性能说明电缆型号、规格：YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆1. 电缆主要遵循标准GB/T12706－2008《额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件》IEC60502《额定电压1kV（Um＝1.2kV）到30kV（Um＝36kV）挤包绝缘电力电缆及附件》GB/T3956－2008《电缆的导体》GB/T11091-2005《电缆用铜带》GB/T2951－2008《电缆和光缆绝缘护套材料通用试验方法》GB/T3048－2007《电线电缆电性能试验方法》GB/T6995－2008《电线电缆识别标志方法》GB/T18380－2008《电缆在火焰条件下的燃烧试验》2. 电缆运行条件2.1 电缆导体额定运行温度为90℃。

2.2 短路时电缆导体的最高温度不超过250℃。

2.3 短路持续时间不超过5s。

3. 电缆主要结构及技术要求3.1 导体导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体为圆形并绞合紧压。

导体结构、性能符合GB/T3956-2008标准要求。

3.2 导体屏蔽导体屏蔽为挤包交联半导电层，半导电层均匀地包覆在导体上，表面光滑，无明显绞线凸纹，无尖角、颗粒、烧焦或擦伤的痕迹。

在剥离导体屏蔽时，半导电层无卡留在导体绞股之间的现象。

导体屏蔽标称厚度为0.8mm。

3.3 绝缘额定电压6/6kV电缆交联聚乙烯绝缘标称厚度为3.4mm，额定电压8.7/15kV电缆交联聚乙烯绝缘标称厚度为4.5mm，任一点最小测量厚度不小于标称值的90％－0.1mm。

绝缘性能符合GB/T12706-2008标准要求。

3.4 半导电绝缘屏蔽半导电绝缘屏蔽为挤包交联半导电层，半导电层均匀地包覆在绝缘上，表面光滑，无尖角、颗粒、烧焦或擦伤的痕迹。

电缆种类有哪些?电缆分类及一般结构详解电缆按照不同的分类方式有众多种类，今天主要介绍以按应用和产品分类的电缆种类以及电缆的一般结构。

一：结构二：分类(1)按应用1)电力系统：架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸电缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电气设备用线电缆等。

2)信息传输系统：市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。

3)机械设备、仪器仪表系统：除架空裸电线外几乎其他所有产品，主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

(2)按产品1)裸电线及裸导体制品2)电力电缆3)电气装备用电线电缆4)通信电缆及光纤5)电磁线(绕组线)6)电线电缆的衍生/新产品深圳深缆科技有限公司为民营企业，创立于1988年８月８日。

经过多年的艰辛努力和潜心经营，深圳深缆科技有限公司已发展成为广东省电缆行业的领军企业。

公司是深圳市深缆集团的总部兼子公司，现在集团拥有深圳市深鹏城电线电缆有限公司、东莞市深缆电线电缆有限公司等多家子公司和遍布全国重要省市的营销中心。

深缆科技本着：“质量、信誉、服务”第一的经营理念。

尊重科学、重视人才，凝聚了一批具有现代化企业管理经验的行业精英。

20多年的精雕细琢造就了“好电缆选深缆”的良好客户口碑。

公司主要产品：环保型电力电缆、控制电缆、辐照交联电缆、环保电线、阻燃耐火及35kV以下系列电线电缆，并可根据客户需求进行开发及生产各种新产品公司产品先后用于深圳地铁、广州地铁、武广铁路（长沙新站）、北京地铁、广西电力、阳江核电站、富士康科技集团、深圳会展中心、宝安国际机场、厦门造船厂、厦门大学城、大亚湾中海壳牌石化工程、海口粤少铁路等国家及省内重点工程项目。

公司成立20多年来，一贯坚持“与时俱进、创百年品牌”的经营方针，产品顺利通过国家SO9001-2000质量管理体系认证、国家3C强制性认证、并先后荣获国家免检、中国质量500强、中国十大质量品牌、深圳市产品监督检验质量好企业等一系列荣誉。

电力电缆的结构和种类电力电缆是电力传输和分配中重要的设备，主要用于输送电能。

它的结构和种类决定了其在不同应用场景中的使用效果和性能。

1.导体：导体是电力电缆的核心部分，它主要由导电材料（如铜或铝）制成，用于传输电能。

导体可以分为单芯导体和多芯导体两种。

-单芯导体：由一个金属导体组成，适用于高电压和大功率传输，主要用于输电线路。

-多芯导体：由多个独立的导体组成，每个导体都有独立的绝缘层。

适用于低电压和小功率传输，主要用于建筑、室内布线和低压电网。

2.绝缘层：绝缘层是用于对导体进行绝缘保护的一层材料，其作用是防止电流外泄和电击等安全问题。

常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）和橡胶等。

绝缘层的材料选择根据电压等级、使用环境和性能需求而定。

3.绝缘护套：绝缘护套是保护绝缘层免受机械损伤和化学腐蚀等外界因素的影响。

绝缘护套通常由聚氯乙烯、交联聚乙烯等材料制成。

4.外护套：外护套是用于保护电力电缆外层的一层材料，其主要作用是防水、抗紫外线、耐磨和防火等。

常见的外护套材料有聚氯乙烯、聚乙烯等。

根据不同的应用场景和电力传输需求，电力电缆可以分为多种不同的类型，包括以下几种：1.低压电缆：适用于建筑、室内布线等低压电网传输，通常采用PVC绝缘层和PVC外护套。

2.高压电缆：适用于高压输电线路和变电站等场合，通常采用XLPE绝缘层和PVC或聚乙烯外护套。

3.耐火电缆：具有耐火性能较好的电缆，适用于防火要求较高的场合，通常采用阻燃护套和无烟零卤素材料。

4.海底电缆：专门用于海底布线和海洋油田等特殊场合，具有耐盐水腐蚀和耐压能力，通常采用特殊的绝缘和护套材料。

5.电力交联电缆：采用电力交联技术制造的电缆，具有更好的绝缘性能和耐电气应力能力，适用于高压输电线路和变电站等场合。

此外，根据电压等级，电力电缆可分为低压电缆、中压电缆、高压电缆和超高压电缆等。

总之，电力电缆的结构和种类是根据不同的电压等级、应用场景和性能要求而确定的。

电力电缆的结构和种类电力电缆是指用于输送电能的电缆，广泛应用于电力系统、工业、建筑、通信等领域。

根据不同的功率需求和使用环境，电力电缆的结构和种类也存在多样化。

下面将介绍电力电缆的结构和几种常见的电缆种类。

一、电力电缆的结构：1.导体：导体用于输送电流，通常由铜或铝制成。

铝导体被广泛用于输送高压和大容量的电力，而铜导体更适用于低压和中小容量的输电。

2.绝缘层：绝缘层位于导体外部，用于阻止电流的泄漏。

常见的绝缘材料有橡胶、交联聚乙烯（XLPE）和聚氯乙烯（PVC）等。

3.护套：护套是保护电力电缆的外部层，具有耐磨损、抗老化、防水、防火等特性。

常见护套材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）和聚乙烯（PE）等。

4.接头：电力电缆中的接头用于连接两根电缆的导体或连接电缆与设备的导体。

接头需要具备良好的导电性能和绝缘性能，以确保电能的安全输送。

二、电力电缆种类：1.低压电缆：低压电缆主要用于低压电力系统，额定电压一般为1kV以下。

根据绝缘材料的不同，低压电缆可以分为聚氯乙烯绝缘电缆（PVC电缆）和交联聚乙烯绝缘电缆（XLPE电缆）两类。

-PVC电缆：具有良好的耐热性、耐老化性和耐化学性，适用于室内和室外敷设。

常见的PVC电缆有VVR、VVRP和VV等。

-XLPE电缆：具有优异的耐热性、耐老化性和耐电压性能，适用于长距离输电和大容量电力传输。

常见的XLPE电缆有YJV、YJLV和YJV22等。

2.中压电缆：中压电缆用于中压电力系统，额定电压一般为3kV-35kV。

常见的中压电缆包括耐火电缆、阻燃电缆和非屏蔽电缆等。

-耐火电缆：采用阻燃剂和阻燃材料，具有较高的耐高温和阻燃性能，可在火灾中保持电力传输功能。

-阻燃电缆：在电缆护套中加入阻燃材料，能在火灾中抑制燃烧蔓延，降低火灾造成的损失。

-非屏蔽电缆：不带金属屏蔽层，适用于正常工作环境下的中压电力传输和配电系统。

3.高压电缆：高压电缆用于高压电力系统，额定电压一般为110kV以上。

电缆结构介绍一下电缆的分类，按应用分：1）电力系统：架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸电缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电气设备用线电缆等。

2）信息传输系统：市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。

3）机械设备、仪器仪表系统：除架空裸电线外几乎其他所有产品，主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

按产品种类分：1）裸电线及裸导体制品2）电力电缆3）电气装备用电线电缆4）通信电缆及光纤5）电磁线（绕组线）6）电线电缆的衍生/新产品电力电缆主要有油浸纸绝缘铅包电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘、聚氯乙烯护套电力电缆、自容式充油电缆等。

为了更清楚的区分电缆种类，下面我给大家举几个例子说明一下。

聚氯乙烯绝缘电力电缆氯乙烯塑料物理机械性能较好，大量用来制造1kV及以下的低压电力电缆，供低压配电系统用。

橡皮绝缘电力电缆柔软电缆，可移动电力电缆，主要用于企业经常需要变动敷设位置的场合。

采用天然橡胶绝缘，电压等级主要是1KV，可以生产6KV级架空绝缘电缆带有绝缘的架空导线，架设在电杆上，绝缘设计裕度可小于电力电缆。

绝缘采用聚氯乙烯或交联聚乙烯。

一般制成单芯，但也可将3～4相绝缘芯绞合成一束，不加护套，称为集束型架空电缆。

变频电缆工作频率为30～300Hz，选用交联聚乙烯为绝缘材料。

橡套电缆由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆。

阻燃电缆在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。

特性是在火灾情况下有可能被烧坏而不能运行，但可阻止火势的蔓延。

耐火电缆指在规定试验条件下，试样在火焰中被燃烧，在一定时间内仍能保持正常运行的性能。

特性就是电缆在燃烧条件下仍然能维持该线路一段时间的正常工作。

电力电缆基本结构及分类电力电缆基本结构电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。

（1）线芯线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

（2）绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

（3）屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

（4）保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

电力电缆分类:按电压等级分:按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。

此外，还可按电流制分为交流电缆和直流电缆。

按绝缘材料分:1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。

其应用历史最长。

它安全可靠，使用寿命长，价格低廉。

主要缺点是敷设受落差限制。

自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

2、塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。

常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。

塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。

因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。

其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

3、橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。

它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
