双金属温度计样本

双金属温度计概述：双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

双金属温度计工作原理：利用两种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

这种仪表的测温范围是-20℃-+500℃，允许误差均为标尺量程的1.5%左右。

常见双金属温度计：按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

双金属温度计①轴向型双金属温度计：指针盘与保护管垂直连接。

②径向型双金属温度计：指针盘与保护管平行连接。

③135°向型双金属温度计：指针盘与保护管成135°连接。

④万向型双金属温度计：指针盘与保护管连接角度可任意调整。

2、安装固定形式为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

3、型号命名方式W S S □□□□——防护形式无-普通型安装固定方式W-防护型0-无固定装置F-防腐型结构形式1-可动外螺纹0-轴向型2-可动内螺纹1-径向型3-固定螺纹2-135°向型4-固定螺纹3-万向型5-卡套螺纹表壳公称直径6-卡套法兰3-φ604-φ1005-φ125感温元件是双金属金属膨胀式温度仪表4、选型须知在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。

除此之外，还要重视性价比和维护工作量等因素。

此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆插入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。

WSS、WSSX系列WSS, WSSX Series工业双金属温度计Industrial double metal thermometer说明书Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd一、用途双金属温度计是一种适合测量中、低温的现场检测工业仪表。

可用来直接测量气体、液体和蒸汽的温度。

带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。

双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。

双金属温度计分为普通型、户外型、防腐型三种。

普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。

户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。

防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。

二、结构原理双金属温度计感温元件采用多圈直螺旋形双金属片。

一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。

径向型结构指示针通过转角弹簧与芯轴连接。

当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。

电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。

三、主要技术参数1、温度计为轴向型、径向型、135°三种型式。

2、温度计的精度等级为1级、1.5级。

3、温度计的测量范围见表一。

4、温度计的时间常数不超过40S。

5、保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为6.4MaP。

6、温度计分普通型、户外型、防腐型三种型式。

7、温度计的接点为上、下限，单限，双上限（全部常开）。

8、接点额定功率：10VA（无感负载）。

双金属温度计型号 Prepared on 24 November 2020产品名称：双金属温度计,双金属温度计型号,双金属温度计价格-江苏金湖旭东仪表厂产品型号：W SS系列产品特点：WSS系列双金属温度计是一种测量中低温度的现场检测仪表。

双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

双金属温度计,双金属温度计型号,双金属温度计价格-江苏金湖旭东仪表厂的详细资料：主要特点现场显示温度，直观方便；安全可靠，寿命长；多种结构形式，满足不同要求。

工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

技术参数执行标准JB/T8803-1998 GB3836-83其他参数标度盘公称直径：60，100，150精度等级：（），热响应时间：≤40S防护等级： IP55角度调整误差：角度调整误差应不超过其量程的%回差：双金属温度计回差应不大于基本误差限的绝对值重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2测温范围正常工作天气条件外形及尺寸可动外螺纹管接头卡套法兰接头固定法兰备注：可提供ANSI、JB、HG等标准法兰。

选型编码型号及规格轴向型双金属温度计径向型双金属温度计135°向型双金属温度计万向型双金属温度计备注：选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。

选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，级5、温度计测温范围6、正常工作大气条件7、温度计测量端形式8、温度计外形尺寸9、温度计安装固定形式10、双金属温度计规格型号命名方式天康万向型双金属温度计规格型号12、温度计安装方式13、直形连接头规格代号 M D D1 D2 d h H TH48A Φ36 Φ18 Φ14 Φ7 27 80 TH48BΦ40 Φ18 Φ14 Φ7 27 60 TH48C M27X2 Φ47 Φ28 Φ22 Φ17 32 60 TH48D M33X2Φ55Φ36 Φ30 Φ21 34 120 TH48E NPT1/2 Φ39 Φ27 Φ21 Φ16 35 60 120 TH48F NPT3/4 Φ47 Φ31 Φ25 Φ20 40 TH48G NPT1 Φ47Φ41Φ35 Φ30 45 代号 MDD1dhH14、温度计选型须知1.型号2.表盘直径3.精度等级4.安装固定形式5.测温范围6.长度或插入深度。

双金属温度计校准规范试验报告2018年5月12日双金属温度计校准规范试验报告一、概述根据全国温度委员会下达的任务要求，对《双金属温度计校准规范》进行修订。

根据计量部门的意见反馈和试验数据，对规范的一些操作和参数进行了完善和调整。

二、试验内容和结论针对试验内容，试验过程中所有的标准器为标准水银温度计和精密铂电阻温度计，主要配套设备包括恒温水槽、恒温油槽，被测样品为双金属温度计。

1、示值误差试验为了更好的验证校准规范中选择标准器以及恒温设备技术指标的合理性，进行本试验。

1.1试验选择两支测量范围为(0~50)℃、准确度等级为1.0级的双金属温度计(编号为1804284和1804285)作为试验的被测对象。

采用标准水银温度计作为测量标准，在恒温槽内完成示值误差的校准。

测量数据如表1所示。

表1 双金属温度计示值误差试验数据1经分析，示值误差测量结果的扩展不确定度为0.14℃,被检仪表最大允差为±0.5℃,扩展不确定度小于被检最大允差的三分之一。

1.2试验选择两支测量范围为(0~200)℃,准确度等级为1.0级的双金属温度计(编号1804286和1804287)作为被测对象。

采用标准水银温度计作为测量标准，恒温槽作为恒温设备完成示值误差的校准。

测量数据如表2所示。

表2双金属温度计示值误差试验数据2经分析，示值误差测量结果的扩展不确定度为0.3℃,被检仪表最大允差为±2.0℃,扩展不确定度小于被检最大允差的三分之一。

1.3同上，对测量范围为(-80~40)℃、准确度等级为1.5级的双金属温度计在-80℃进行试验，采用二等标准铂电阻温度计和制冷恒温槽完成试验。

对测量范围为(0~500)℃、准确度等级为1.5级的双金属温度计，在400℃进行试验，采用二等标准铂电阻温度计和高温盐槽完成试验。

试验数据如表3所示。

表3双金属温度计示值误差试验数据3经分析，示值误差测量结果的扩展不确定度分别为0.3℃和1.2℃,被检仪表最大允差分别为±1.8℃和±7.5℃,扩展不确定度均小于被检最大允差的三分之一。

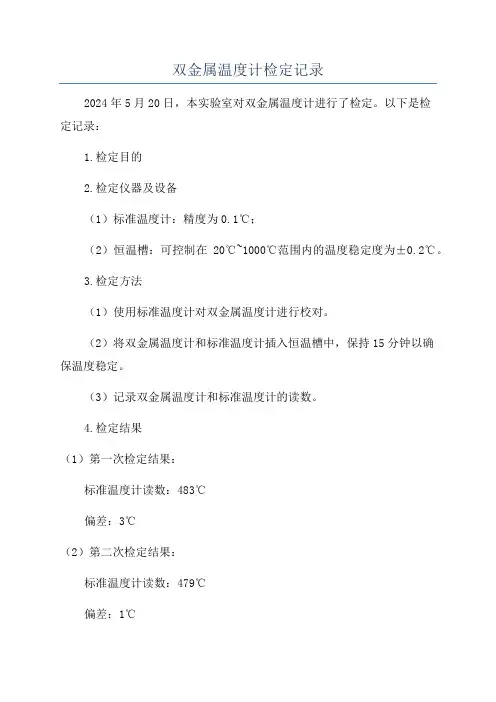

双金属温度计检定记录2024年5月20日，本实验室对双金属温度计进行了检定。

以下是检定记录：1.检定目的2.检定仪器及设备（1）标准温度计：精度为0.1℃；（2）恒温槽：可控制在20℃~1000℃范围内的温度稳定度为±0.2℃。

3.检定方法（1）使用标准温度计对双金属温度计进行校对。

（2）将双金属温度计和标准温度计插入恒温槽中，保持15分钟以确保温度稳定。

（3）记录双金属温度计和标准温度计的读数。

4.检定结果（1）第一次检定结果：标准温度计读数：483℃偏差：3℃（2）第二次检定结果：标准温度计读数：479℃偏差：1℃（3）第三次检定结果：标准温度计读数：481℃偏差：1℃5.结论通过三次检定结果可以得出结论：双金属温度计的温度测量偏差在允许范围内（±5℃），可以继续使用。

6.计量不确定度评定（1）实验设备的不确定度：使用精度为0.1℃的标准温度计，并保持温度稳定，设备不确定度为0.2℃。

（2）人为因素的不确定度：读数时可能存在一定误差，估计为0.2℃。

总计不确定度：0.2℃+0.2℃=0.4℃7.建议（1）继续定期检定双金属温度计，每年进行一次。

（2）在实际使用过程中，注意避免双金属温度计与其它物体直接接触，以免影响测量精度。

8.检定记录人实验员：XXX以上就是我们对双金属温度计进行检定的详细记录。

通过这次检定，我们确认了双金属温度计的测量精确度在允许范围内，并提出了定期检定和使用注意事项的建议，以确保该温度计的准确性和可靠性。

双金属温度计选型样本安徽天康（集团）股份有限公司目 录ＷＳＳ系列双金属温度计１１０ＷＳＳＸ系列电接点双金属温度计隔爆式双金属温度计１３１５带热电偶（阻）双金属温度计10.正常工作大气条件双金属温度计1.产品执行标准:JB/T8803-19982.标度盘公称直径：60,100,1503.精度等级：（1.0）,1.54.热响应时间：≤40s5.防护等级：IP556.角度调整误差角度调整误差应不超过其量程的1.0%7.回差:温度计回差应不大于基本误差限的绝对值8.重复性:温度计重复性极限范围切应不大于基本误差限绝对值的1/29.测温范围应用双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

特点1.现场显示温度，直观方便2.安全可靠，使用寿命长；3.多种结构形式，可满足不同要求工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数11.测量端形式一体式抽芯式ANHUI TIANKANG(GROUP)SHARES CO.,LTD.１12.外形尺寸２３ANHUI TIANKANG(GROUP)SHARES CO.,LTD.型号命名方法４型号及规格轴向型测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500５ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500６测温范围-80~+40-80~+400~+800~1000~1500~2000~4000~500７ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500安装形式８直形连接头规格1) 型号 2) 表盘直径3) 精度等级 4) 安装固定形式5) 测温范围 6) 长度或插入深度例A:万向型,表盘直径100,测温范围0~400℃,1.5级 活动外螺纹M27×2,长度450mm, WSS-481 0~400℃ L=450 M27×２选型须知TH48□TH49□TH50□ANHUI TIANKANG(GROUP)SHARESCO.,LTD.９电接点双金属温度计JB/T8803-1998GB3836标度盘公称直径：100精度等级：（1.0）,1.5热响应时间：≤40s 防护等级：IP55电气参数绝缘电阻设定点误差设定点误差应不超过基本误差限的1.5倍切换差切换差应不超过基本误差限的1.5倍正常工作大气条件温度-25~+55℃相对湿度≤85%应用电接点双金属温度计应用于生产现场对温度需自动控制和报警。

WSS系列双金属温度计WSSX系列电接点双金属温双金属温度计是利用绕制成螺旋管状的双金属片一端固定，另一端与指针连接，随着温度的转变而转动，并带动指针旋转指示温度的单指针式温度计。

WSS双金属温度计普遍应用于中、低温测量的现场检测仪表，用来直接测量气体和液体的温度，具有无需外加能源、无污染、易读数、牢固耐用的特点。

WSS双金属温度计防水、防尘达IP65，且可防侵蚀、防震。

仪表整体采纳不锈钢（304）,适用于侵蚀性场合。

充油型双金属温度计表盘内灌了油，使指针增加了阻尼，起到抗震作用。

本仪表结构靠得住、外观新颖、轻巧、美观。

WSS热套式双金属温度计与一般双金属温度计一样，是测量中、低温的现场的检测仪表，用来直接测量气体和液体的温度。

热套式双金属温度计在设备检修或双金属温度计损坏须改换时那么没必要降温、降压、停机，只需要卸换表芯即可，企业可免去没必要要的经济损失，实现持续生产。

WSSX电接点双金属温度计是用于测量中、低温的现场检测仪表，用来直接测量气体和液体的温度，并带有机械电接触装置。

当被测介质温度转变时,自由端上的细轴（及转向传动机构）带动指针及动触点转动,在刻度盘上指示出温度的转变值,当其与定触点(上、下限定触点)接触或断开的瞬时,使外接电路系统中的继电器及接触器动作,以达到自动操纵和报警的目的。

□要紧技术指标：1. 测量范围：-60～600℃2. 精度品级：级，（可按用户要求生产1级）3.刻度盘的外径：φ60 mm、φ100 mm、φ150mm （电接点型式仅有φ100 mm）4. 尾管长度: L=75～2000mm (热套式L≥100mm)5. 尾管直径：d=φ六、φ八、φ10（尾管长度75～1250mm） d=φ12（尾管长度75～2000mm.对尾管长度2000～3000mm精度为级）热套式：d=φ10、φ12注：量程范围为0～50℃、尾管直径d=φ六、φ八、φ10那么尾管长度L≥100mm6．安装固定形式：可动螺纹：尾管直径φ6mm、φ8mm：公制M16×、 M20×1 、 M27×二、英制 G3/4″、G1/2″；尾管直径φ10mm、φ12mm： M27×二、G3/4″；固定螺纹：公制M16×（φ12mm管子除外） M20×1 、M27×2；英制 G1/2″、ZG1/2″、NPT1/2″、G3/4″、ZG3/4″、NPT3/4″其它有固定法兰、护套管、法兰带护套、卡套螺栓等参见附录1注：假设用户需要其他规格的螺纹，请注明规格7.静压：8.工作环境温度：-40~85℃；电接点为-40~55℃9.工作环境湿度：5~100%；电接点为<85%10.尾管材质: 一样采纳1Cr18Ni9Ti，也可按用户需要选用0Cr18Ni12Mo2Ti、SUS304、SUS316等，热套型可在爱惜管外镀四氟乙烯或耐磨耐腐层(仅限于热套型)。

WSS系列双金属温度计产品简介WSS系列双金属温度计是一种测量中低温度的现场检测仪表。

双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

主要特点现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。

工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

技术参数执行标准JB/T8803-1998 GB3836-83其他参数标度盘公称直径：60，100，150精度等级：（1.0），1.5热响应时间：≤40S防护等级：IP55角度调整误差：角度调整误差应不超过其量程的1.0%回差：双金属温度计回差应不大于基本误差限的绝对值重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2测温范围正常工作天气条件测量端形式外形及尺寸形式 A B C E L d轴向型65 23 73 -751001502003004005007501000Φ6Φ8Φ10105 23 73 -155 23 73 -径向型65 50 110 34105 50 110 34105 50 110 34135°向型105 23 85 -155 23 85 -万向型105 23 178 120155 23 178 120安装固定形式可动外螺纹管接头M H SW dM16×1.512 18Φ6Φ8Φ10M20×1.516 22M27×220 30NPT1/4 15 18NPT1/2 19 22NPT3/4 25 30可动内螺纹管接头MH SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530固定螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530卡套螺纹接头M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.51624Φ10卡套法兰接头D D0 D1 SW d0 d Φ60Φ42Φ24Φ22Φ9Φ8 Φ10固定法兰D D1 D2 H d0 d Φ105Φ75Φ55Φ16Φ14Φ8 Φ10备注：可提供ANSI、JB、HG等标准法兰。
