光缆割接方案

干线光缆割接施工组织方案--传输管线工程版单位：编制时间：编制人：1、割接施工范围及工作内容项目基本情况本方案涉及需要进行割接的光缆为原A站传输室B站传输室的接头盒01至接头盒02的两条6芯光缆,新敷设光缆的终端同样也在接头盒01和接头盒02;所以本次光缆割接内容只是在两端进行倒纤作业,将老光缆的业务倒入新敷设光缆的纤芯中,不影响正常通信业务及行业业务;施工作业内容1．对新敷设的12芯光缆提前做好终端并进行全程测试;2．网管接到准予倒纤的命令后通知施工负责人,施工负责人通知机房倒纤人员进行倒纤作业;3．倒纤完成后,通知网管进行确认;4．网管确认业务正常后通知施工负责人,施工负责人通知施工人员撤离; 主要工作量1对提前敷设好的新光缆进行全程测试做好台帐记录,对纤;2与传输线路管理单位现场再次确认倒纤的光缆及相关业务;3确认完毕后,现场施工负责人通知网管准备工作已完成;4网管接到割接命令后通知施工负责人,施工负责人通知施工人员进行倒纤作业;5倒纤作业完成后,通知网管进行业务确认;确认业务正常后;全体施工人员撤离;6割接作业完成后做好新旧光缆对应业务信息记录;新旧光缆色谱及接续对照表-干线传输光缆12、施工组织人员组织安排割接人员安排割接点第一小组：接头盒01①把原接头盒01的第一条6芯光缆中的1蓝、2橙、3绿、4棕纤A专线业务、3500．复用段、社区宽带、社区宽带依次倒接到新敷设的新12芯光缆中的1蓝、2橙、3绿、4棕纤,然后向网管确认业务不受影响,时间30分钟;②把原接头盒01的第二条6芯光缆中的1蓝、2橙、3绿、4棕、5灰纤传输SDH6229华为R中继、连B传输室、;;;;;;SDH622华为下层、;;;;;;SDH622华为下层、C专线业务倒接到新敷设的新12芯光缆中的7红、8黑、9淡、10紫、11粉纤;然后向网管确认业务不受影响,时间40分钟;第二小组:接头盒02①把原接头盒01的第一条6芯光缆中的1蓝、2橙、3绿、4棕纤A专线业务、3500．复用段、社区宽带、社区宽带依次倒接到新敷设的新12芯光缆中的1蓝、2橙、3绿、4棕纤,然后向网管确认业务不受影响,时间30分钟;②把原接头盒01的第二条6芯光缆中的1蓝、2橙、3绿、4棕、5灰纤传输SDH6229华为R中继、连B传输室、;;;;;;SDH622华为下层、;;;;;;SDH622华为下层、C专线业务倒接到新敷设的新12芯光缆中的7红、8黑、9淡、10紫、11粉纤;然后向网管确认业务不受影响,时间40分钟;注：割接依次进行第一芯倒接后,向网管确认业务不受影响后,方可进行第二芯割接,以此依次进行割接作业;第一小组与第二小组同时对同一芯进行割接,总共用时1个小时20分钟;3、施工准备施工仪器仪表准备1、主要工具仪器配备表施工材料准备每个小组热缩管2袋,酒精棉球,光纤擦拭纸巾等,新12芯接头盒;防护用品配备2、防护用品一览表施工现场准备1、割接前1天,通过OTDR测试新敷设光纤,保证其光电特性良好,做好测试结果备份;2、割接当天施工单位提前借好相应的机房钥匙;3、检查所有的工具仪器仪表,提前装箱;4、每个组配置车辆1辆,配置工程指挥车1辆;5、本次光缆割接现场安排和割接顺序：本次割接共有两条6芯光缆,分2组接续人员在接头盒01好接头盒02同时开始进行割接;割接顺序依次为,第一条6芯光缆的1蓝、2橙、3绿、4棕纤,然后是第二条6芯光缆的1蓝、2橙、3绿、4棕、5灰纤;4、实际开始施工1、施工当日,2个小组提前1小时到现场,到场后再次用OTDR测试新敷设光纤;2、负责确认光缆的人员必须在截缆点待命;3、机房与现场确认待割接光缆后,网管指挥中心下达割接命令后,通知现场施工负责人开始割接,现场施工人员开始依次按准备的顺序开始割接;4、依次熔接、依次向网管确认业务不受影响后,做好光纤收容和保护,封盒完成此条光缆割接;盘纤是必须小心谨慎,接续好的光纤小心理顺,避免缠绕损坏;5、机房测试人员与现场配合监控整个割接过程并保证割接质量;各机房测试组注意监测,及时与现场人员联系,两边机房人员要边接续边对纤,发现接错纤芯的时候要通知各续接组及时改正;6、割接完成后,指挥室和监控网管中心人员联系确认系统恢复情况,得到监控网管中心许可后方可结束割接作业;5、割接施工保障措施由于本次割接采用中断业务割接,为避免整个过程中出现意外,参加割接的全体人员要服从指挥,遵守纪律次序,注意安全,并做好相应工作：（1）出发前要带齐专用开剥工具、接头材料、帐篷、照明用具,检查割接器材、工具;（2）要求参加割接人员必须提前2个小时到达现场;现场施工负责人员要求施工人员做好接续准备工作和现场保护措施;机房人员到机房后要做好相关记录,对纤,标识工作;（3）等待割接时间到,由指挥监控中心确认可以割接后,机房测试人员开始核对纤芯;并确保割接纤芯正确后通知总指挥开始割接,并注意实时监测;（4）本次割接需要现场人员和机房人员保持联系,准确找出在用纤芯;在整个过程中,注意保持通讯畅通,爱护好仪器;（5）割接人员注意收集资料,割接完毕要将光缆维护图、路由图资料及时上报进行修改;（6）严格在割接点内进行施工,不得超范围、超计划施工;施工时确保工程质量,待割接完毕后,联系设备管理单位做进行实验;各项试验指标达到相关技术规程后,方可申请开通;（7）割接完成后经双方确认填写割接现场确认表和割接机房确认表;6、应急预案为预防和控制在施工过程中对营业线安全造成危害,以待发生事故时能有效地应急控制,最大限度的减小对营业线的影响,制定本预案;应急组织机构;;;;;;安全应急领导小组组长：组员：办公地点：;;;;;;站应急小组人员分工1组长：现场应急救援总负责2副组长：协助组长负责具体救援工作①副书记：负责事故现场通讯联络和对外联系工作,配合组织设备管理单位专业抢修工作；②生产副经理：负责施工现场机具、物资、设备、人员的组织调配工作和事故自救工作;负责事故现场保护和伤亡人员的紧急处置工作;③总工程师：负责现场技术指导;3组员①安质部：协助组长做好事故报警、情况通报及事故处置工作;②工程部：负责现场技术调查、技术处理、制定方案和防范措施;③物资部、调度：负责现场工程抢险、抢修所需救援物资、设备的储备调用工作;④办公室：负责抢险后勤保障,负责伤员抢救、转院、亲属的安顿以及生活必需品的供应工作；负责救援车辆的指挥和分派工作;⑤作业队：负责现场的抢修工作;应急联系发生安全事故后,现场施工人员应立即拨打应急电话:表应急联系电话表施工单位应急联系电话表应急常用电话表应急救援材料、机械及人员表应急响应材料及机械设备表应急响应1.根据此次光缆割接可能出现的突发事件,特制订此应急预案;1当施工过程中发现异常或影响业务时,现场作业人员立即汇报现场施工负责人;2施工负责人应立即下命令恢复原来状态,并立即向通信段调度报告,现场停止一切施工;3现场施工负责人向应急小组组长汇报,启动应急预案;4应急小组组长立即调配施工力量抵达现场进行支援;5当通信段人员到场后,配合查找原因及时克服,在通信段人员的指导下再进行光缆处理;6光缆处理完成后,由通信段人员向网管进行确认;7抢修完成得到通信段人员通知后方能离开施工现场;8现场事故处理完成后,立即按有关规定进行事故分析,并制定整改措施;在整改措施不落实的情况下,禁止施工;2.预案启动的原则和要求：1出现影响业务正常使用的异常情况;2发生影响业务正常运用、业务不能正常恢复等异常情况,启动上述预案; 主要应急预案损坏行业设备发生损坏信号、通信等行业设备,影响营运光缆段正常运行及行业安全时,应立即通知相关设备管理单位和施工地点两端车站,报告故障情况,请求组织救援;同时,应立即向本施工单位负责人报告,请求组织配合救援的人员、机具、材料赶赴现场,救援工作应在设备管理单位领导下组织进行;触电事故严格执行用电管理制度,实行“一机、一箱、一闸、一漏”,配电箱应坚固、完整、严密,危险部位悬挂警示标志,配电箱要有接地装置;按规定配备使用安全防护用品、工具;项目部应对作业人员进行用电安全教育,经常性地对施工现场临时用电进行检查;应急计划：项目部事故应急救援领导小组成员手机必须确保24小时开机;第一现场人员负责事故紧急处理降低事故后果,一旦发生触电事故,首先设法断开电源,断电前不能直接接触触电人,应通过绝缘物体将触电人与带电部分分离,并及时上报项目部事故应急救援领导小组,由应急救援领导小组负责人和现场施工负责人共同指挥展开紧急抢救,第一时间内运送伤者到就近医院进行救治;同时停止一切作业,根据现场情况采取临时措施,防止事故后果扩大;人身伤害1同组作业人员大声呼救,求得相关方人员帮助；2对救出的伤者,检查是否有意识,如没有意识,进一步检查是否有呼吸及心跳,否则,立即实施心、肺复苏；3如伤者伤口流血,应给其立即按压伤口止血,用现场医疗物品包扎;如出现骨折,应进行骨折固定,万万不可随意拉抱或翻身,以防断骨割断神经造成无法挽回的后果;5如出现触电事故,救护组对触电人员进行检查,如触电人员已停止呼吸或心跳,立即对其实施心、肺复苏,直至触电人员苏醒；6及时与应急领导小组和外部联系,求得120急救中心援助；7用临时担架将伤者抬到急救车辆能到达的路口,及时送伤者就医抢救治疗;安全防火1发现火灾后立即由切断火灾现场电源,并且启动安全防火应急预案,应急领导组成员各就各位,各责任部门和义务消防队在领导组的统一指挥下立即进入工作状态;2由通讯联络组立刻拨打“119”火警电话,迅速准确地向当地消防部门报警,并清理通道、查清防火栓和水源位置；为消防灭火做好准备;3作业队义务消防队员紧急集合,用配备的干粉灭火器、消防器材进行灭火,若火势较大,则应在专业消防队未到之前遏止火势蔓延或把火扑灭在初起阶段;4由疏散引导组引导、疏散火灾现场人员,抢救组立刻对伤员做紧急救治;5由保卫组负责组织人员进行现场保护和灭火、抢救和保护国有财产等应急措施;6巡逻队员坚守工作岗位,防止国有财产丢失;7由防火应急领导组向上级和有关部门报告火灾情况,并协助查清火灾原因;通信中断在倒纤过程中碰断其他纤芯导致通信中断,危害性车安全时,现场防护员必须立即通知相关设备管理单位,具体做法：1现场防护员立即通知现场停止施工;2现场防护员立即与设备管理单位联系,汇报事故发生地点、事故原因及现场目前情况;3现场防护人员按相关规定设置防护措施,并设专人在原地监视;4设备管理单位现场确认制定紧急方案后,立即组织人员、机具、材料,配合设备管理单位尽快抢修完成,最大限度减少对营业线的干扰;。

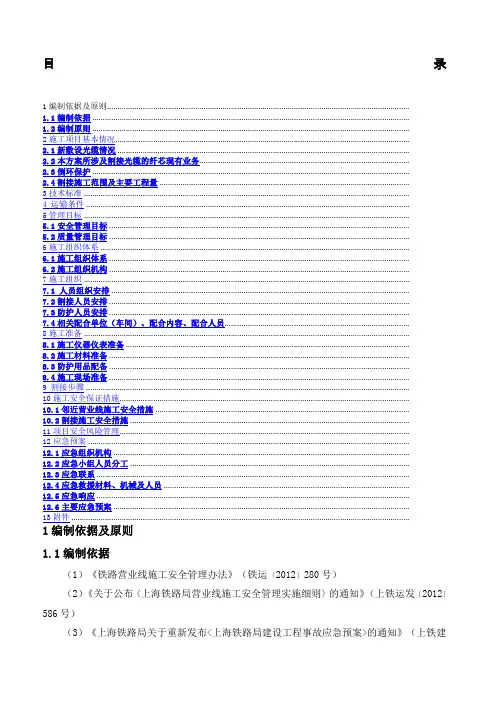

目录1编制依据及原则................................................................................................................................................1.1编制依据 .......................................................................................................................................................1.2编制原则 .......................................................................................................................................................2施工项目基本情况............................................................................................................................................2.1新敷设光缆情况 ...........................................................................................................................................2.2本方案所涉及割接光缆的纤芯现有业务....................................................................................................2.3倒环保护 .......................................................................................................................................................2.4割接施工范围及主要工程量 .......................................................................................................................3技术标准 ...........................................................................................................................................................4 运输条件 ..........................................................................................................................................................5管理目标 ...........................................................................................................................................................5.1安全管理目标 ...............................................................................................................................................5.2质量管理目标 ...............................................................................................................................................6施工组织体系 ...................................................................................................................................................6.1施工组织体系 ...............................................................................................................................................6.2施工组织机构 ...............................................................................................................................................7施工组织 ...........................................................................................................................................................7.1 人员组织安排 ..............................................................................................................................................7.2割接人员安排 ...............................................................................................................................................7.3防护人员安排 ...............................................................................................................................................7.4相关配合单位（车间）、配合内容、配合人员........................................................................................8施工准备 ...........................................................................................................................................................8.1施工仪器仪表准备 .......................................................................................................................................8.2施工材料准备 ...............................................................................................................................................8.3防护用品配备 ...............................................................................................................................................8.4施工现场准备 ...............................................................................................................................................9 割接步骤 ..........................................................................................................................................................10施工安全保证措施..........................................................................................................................................10.1邻近营业线施工安全措施 .........................................................................................................................10.2割接施工安全措施 .....................................................................................................................................11项目安全风险管理..........................................................................................................................................12应急预案 .........................................................................................................................................................12.1应急组织机构 .............................................................................................................................................12.2应急小组人员分工 .....................................................................................................................................12.3应急联系 .....................................................................................................................................................12.4应急救援材料、机械及人员 .....................................................................................................................12.5应急响应 .....................................................................................................................................................12.6主要应急预案 .............................................................................................................................................13附件 .................................................................................................................................................................1编制依据及原则1.1编制依据（1）《铁路营业线施工安全管理办法》（铁运〔2012〕280号）（2）《关于公布〈上海铁路局营业线施工安全管理实施细则〉的通知》（上铁运发〔2012〕586号）（3）《上海铁路局关于重新发布<上海铁路局建设工程事故应急预案>的通知》（上铁建〔2013〕553号）（4）《关于重新公布强化施工安全管理通知》（上铁运施函〔2010〕112号）（5）《上海通信段普速铁路行车设备综合天窗维修管理实施细则》（上通信技发〔2013〕31号）（6）上海通信段《关于公布〈上海通信段营业线施工安全管理实施细则〉的通知》（上通信调发〔2013〕35号文件）（7）上海铁路局关于公布《上海铁路局营业线施工、检修作业驻站安全防护办法》的通知（上铁师〔2014〕299号）（8）中国铁路总公司关于印发《铁路电务安全规则》的通知（铁总运〔2015〕26号）。

光缆割接作业实施方案和安全措施集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-光缆割接作业实施方案和安全措施一、施工原因：由于长株潭城际株洲站建设，京广货下线迁改施工中株洲信号楼以东（管道）站场通信光电缆受施工影响，为确保铁路通信光电缆安全和长株潭城际，京广货下线施工顺利，需对该地段通信光电缆进行迁改割接施工。

二、施工内容：根据中铁二十五局集团有限公司长株潭城际项目部与通信段签订安全协议，对影响到通信光电缆安全的缆线实行迁改，具体施工内容如下：1、选定沪昆上行线路肩边作为光电缆安全径路，开挖电缆沟，敷设水泥槽道，按要求新敷所需迁改的光电缆，对中断有影响通信业务的缆线提前做好施工申请要点计划。

2、根据施工范围和迁改要求提前预埋与原型号的光电缆，砌筑好光电缆接头井；3、对不需要割接只需做迁移的光电缆采取有效防护措施，做好防护（加钢管防护或水泥槽防护）盯控，立好警示牌。

4、从沪昆线K1102+200-K1103+240（城际沪昆跨线、东湖桥跨线至株洲信号楼）新敷沪昆东线GYTA53-24芯光缆1根，HYFL7*4电缆1条，信号楼至开闭所GYTA53-8芯牵引远动光缆1条，信号楼至南红外线HYFL233*4电缆1条，敷设光电缆长度各1200米。

割接点GYTA53-24芯光缆选在沪昆里程K1103+240、K1102+200与原光缆割接。

干线HYFL7*4电缆，南红外线HYFL233*4电缆一端选在信号楼成端，另一端选在K1103+240接头。

5、从株洲信号楼至路基工区新敷HYTA53-100*2*0.5电缆一条，敷设电缆长度600米。

一端选在信号楼成端，另一端在K1102+800与过轨原100对电缆割接。

6、从株洲信号楼至车站汇五（中心机房）新敷HYTA53-100*2*0.5电缆一条,GYTA-20芯光缆一条，一端在信号楼成端，另一端到汇五（中心机房）成端，光电缆过站场选在K1102+850过沪昆上下行和8道股道到四站台，然后走雨棚钢槽至中心机房，敷设电缆长度各850米。

通信光缆割接施工方案一、前言二、施工前准备工作1.确定割接范围：根据通信系统的需求和现有的通信线路情况，确定需要割接的光缆段落。

2.制定施工计划：根据实际情况，制定详细的施工计划，包括施工时间、地点、人员安排等。

3.准备工具和材料：根据实际需要，准备好所需的工具和材料，包括割线刀、剥光器、熔接机等。

4.安排施工人员：根据需要，安排专业的施工人员进行施工，确保施工质量和安全性。

三、施工步骤1.割线：首先，根据割接计划，在需要割接的光缆段两端分别割线，将原有的光缆割断。

2.剥皮：使用剥光器去除割线处的外护套和纤芯保护层，确保光纤的裸露部分干净和光滑。

3.熔接：分别对割线处的两端光纤进行熔接，确保光纤之间的信号传输质量和稳定性。

4.包扎：对熔接成功的光纤进行包扎，使用光缆保护套将光纤进行固定和保护，防止外界因素的干扰。

5.测试：施工完成后，对割接处的光纤进行测试，检测割接质量和信号传输的稳定性。

四、安全措施1.施工现场要做好安全防护工作，确保人员的安全和施工的顺利进行。

2.施工前要检查工具和设备的安全性能，避免因故障导致施工延误。

3.在施工过程中，要注意操作规范，避免造成光缆和设备的损坏。

4.施工人员要按照规定佩戴个人防护用品，如手套、护目镜等。

五、总结通信光缆割接施工是一项非常重要的工作，对于保障通信系统的正常运行具有重要的意义。

通过制定详细的施工计划，合理安排施工人员和准备好必要的工具和材料，可以提高施工质量和效率。

同时，在施工过程中要注意安全措施，确保人员的安全和设备的完好，为通信光缆割接工作的顺利进行提供保障。

光缆割接方案引言光缆割接是在光通信网络中进行光缆连接更替、扩容或维修的过程。

在光通信网络的建设和维护中，光缆割接方案的制定和实施至关重要。

一个优秀的光缆割接方案能够保证光通信网络的稳定性和可靠性，提高网络的传输效率和扩展能力。

本文将介绍一种光缆割接方案，并详细阐述其实施过程和注意事项。

光缆割接方案的设计光缆割接方案的设计需要考虑以下几个关键因素：1.割接目的：明确割接的目的，是为了更换光缆、扩容网络还是进行维修等。

2.网络拓扑：了解光缆在网络中的布局和连接方式，包括光缆的起始点、终止点以及相邻设备的连接情况。

3.光缆类型：根据光缆的类型（单模光纤、多模光纤等）确定割接方案。

4.距离和损耗：计算光缆割接的距离和光损耗，确保光信号的传输质量。

5.时间窗口：确定光缆割接的最佳时间段，避免对用户产生影响。

光缆割接方案的实施步骤步骤一：制定计划和时间表在开始光缆割接之前，必须制定详细的计划和时间表。

计划包括割接的具体流程、资源调配和风险评估等内容。

时间表要合理安排各个步骤的时间，确保割接过程的顺利进行。

步骤二：准备工作在进行光缆割接之前，需要进行一些准备工作：- 检查光缆的状态和连接情况，确保光缆没有损坏或松动。

- 准备好所需的工具和材料，如纤维连接器、光功率计等。

- 确保割接区域的安全性，避免任何潜在的危险。

步骤三：光缆割接以下是光缆割接的具体步骤： 1. 根据割接计划，确定割接点和割接区域。

2.使用光纤剥线器剥去光缆外层绝缘材料。

3. 使用纤维细胞镊将光纤的外护层剥去，露出裸光纤。

4. 使用纤维切割器切割裸光纤的尾部，确保切口平整。

5. 将裸光纤插入到纤维连接器中，然后用热缩管对连接点进行保护。

6. 使用光功率计测试光信号的强度和传输质量。

7. 完成光缆割接后，进行必要的记录和测试，确保割接的成功。

步骤四：测试和验收在完成光缆割接后，需要进行光缆的测试和验收，以确保割接的质量和无故障。

光缆割接作业实施方案和安全措施一、光缆割接作业实施方案1. 断电检查：在进行光缆割接之前，需要先进行断电检查，确保割接区域内没有电源或电气装置通电，从而避免在割断光缆时发生电击事故。

2. 确定割接方案：根据现场实际情况和技术要求，确定光缆割接方案。

包括割接点的选择、割接方式、割接长度等。

3. 设备准备：准备好需要使用的割线机、镊子、清洁布等设备和工具，确保设备运转正常。

4. 割线前准备工作：对要割接的光缆进行清洁、吹除杂质等处理，确保割断的效果良好。

5. 光缆割接：根据确定的割接方案，从光缆末端直接割断或者重新剥离一定长度后，使用割线机将光缆割断。

6. 测试验收：在完成割接后，需要对割接的光缆进行测试验收，确保割接点处的光缆连接良好、信号传输正常。

二、光缆割接安全措施1. 工具、设备的正确使用：使用割线机、镊子等设备和工具时，需要注意正确使用方式，防止发生误伤和操作失误。

2. 穿戴个人防护装备：在进行光缆割接时，需要穿戴透气、防水、防静电的工作服，戴上手套、眼镜、口罩等安全防护设备，有效防止事故发生。

3. 割线现场的封闭隔离：在进行光缆割接时，需要对现场进行隔离封闭，禁止非正常人员进入，确保工作区域的安全。

4. 确保现场无电：在进行割线操作之前，需要确保现场电气设备、电源全部关闭和拆卸，从而避免割线操作人员发生电击事故。

5. 严格操作规程：在进行光缆割接时，需要严格按照规程操作，避免出现操作失误、误伤等事故。

6. 现场应急预案：在进行光缆割接时，需要事先准备好应急预案，并将现场重点安全要点告知参与施工的各方人员，做好应急处理准备。

综上所述，光缆割接是一项技术含量较高、安全风险较大的工作，需要遵守一系列严格的安全规程和措施，确保施工安全顺利完成。

光缆割接不中断业务的三种解决方案光缆割接是指在光纤通信网络中进行光缆故障修复、扩容或者实施新的光缆建设时，对已有的光缆进行切割和连接的过程。

在进行光缆割接时，为了保证业务的连续性，不能中断正在进行的业务。

以下是三种解决方案，以确保光缆割接过程中不中断业务的方法。

方案一：双路备份双路备份是一种常见的光缆割接不中断业务的解决方案。

具体步骤如下：1.准备备份线路：在进行光缆割接之前，预先准备一条备份线路，并与原线路保持一致。

备份线路与原线路可以在同一路径上，并且两者之间的信号传输能力相同。

2.进行割接：在光缆割接过程中，先将备份线路连接到网络，并确保其正常运行。

3.切换到备份线路：在割接过程中，先切换到备份线路，确保备份线路上的业务正常运行。

4.割接完成后的切换：当割接完成后，再将原线路连接起来，并将业务切换回原线路上。

通过双路备份方案，可以确保割接过程中的业务不中断。

即使在割接的过程中，备份线路能够继续传输数据，确保业务的连续性。

方案二：并行操作并行操作是另一种不中断业务的解决方案。

具体步骤如下：1.准备并行路径：在进行光缆割接之前，预先准备一条并行路径，与原线路平行进行布置，并且保持与原线路相同的信号传输能力。

2.同时连接并行路径：在割接过程中，同时连接并行路径，并确保其正常运行。

3.信号切换：在割接过程中，通过信号切换的方式，将业务从原线路切换到并行路径上。

4.割接完成后的切换：当割接完成后，再将业务切换回原线路上，并断开并行路径。

通过并行操作方案，可以在割接过程中实现业务的平滑切换，并确保业务的连续性。

方案三：跳线技术跳线技术是一种在割接过程中不中断业务的切换方案。

具体步骤如下：1.准备跳线：在割接之前，准备一根跳线，并将其连接到备份设备或备份光缆上。

2.运行跳线：在进行割接时，运行跳线，将业务从原线路切换到备份设备或备份光缆上。

3.割接完成后的切换：当割接完成后，再将业务切换回正常线路上，并断开跳线。

光缆割接方案1 .光缆割接任务下达前流程1.1 项目经理审核确认建设单位的割接要求。

1.2重点工程光缆割接报工程管理部分管领导，并成立由工程管理部分管领导或主管业务经理、项目经理、工程员等参加的光缆割接领导小组，具体组织领导光缆的割接工作；一般工程光缆割接报工程项目经理并成立由项目经理、工程员、线路组长、接续组长等参加的光缆割接领导小组，具体组织领导光缆的割接工作。

1.3 由光缆割接领导小组出面，与建设单位主管部门联系，共同制定割接方案。

有条件的可以制定两套方案一主一备，确定割接地点、割接时间、割接内容和测试机房，明确建设单位割接负责人和随工代表并确定通信联络方式，形成书面文件，割接人员遵照执行。

2 .光缆割接前应认真做好各项准备工作2.1 组织割接指挥班子，项目经理为割接组长，设线路小组和接续小组。

割接点必须由割接组长现场指挥，割接组长必须提前安排线路小组在割接点复核被割接光缆的型号、芯数、管孔位置等详细情况；安排接续小组在割接点和机房复核光纤纤序，做到万无一失。

2.2 建立、健全通信联络系统，确保割接点和机房的联系畅通。

2.3 配置合格、适用的检测仪表、接续设备以及其他辅助设备，根据不同程式的光缆、光缆接头盒，配备不同型号的专用工具，路障、警示牌等应带齐备足，以确保安全使用；备足光缆接续的材料和辅助材料，以确保割接工作顺利完成。

2.4割接前施工单位对光交箱里需要割接的光缆去向做了细致地排查并做标示。

2.5技术交底：施工单位领导对各割接组主接人员、测试人员提出具体技术、安全要求；施工队分发、检查各组割接材料、工器具、3米裸尾纤（光缆分叉续接时使用）等。

3.注意事项：1. 请所有的割接人员注意自身安全，并带好相应的劳护用品；2．割接人员提前一天上岗, 明确分工, 熟悉设备、测试使用的仪表,掌握操作步骤和操作要领 , 对工作场所进行防护 , 做到万无一失。

施工严格按照步骤进行 , 每项任务完成经确认方可进行下一项工作。

光缆割接方案① 割接步骤图② 成立项目割接指挥部: 由各区域项目经理担任总指挥, 指挥部组员由技术人员、 测试人员、 机务人员组成。

指挥部职责: 制订割接方案及割接应急调度方案, 对割接全过程进行统筹安排, 割接前召开机线联席割接会议, 割接应急调度方案应由线务部门和机务部门共同制订。

技术人员职责:割接前认真查对割接所需工具、 材料、 仪器、 仪表及其她安全防护等。

对割接现场进行确定, 看割接现场是否满足割接需求。

查对各项准备工作, 确定被割接光缆新旧光缆管序和纤芯色谱序号。

指导和监督接续过程中各项操作, 常常和测试人员保持联络, 确保接续质量, 负责处理接续过程中出现紧急情况。

割接前准备工割接应急调度方案制订割接现场准备工作调纤准备、 调度方案查对及修订安排落实割接人员、 车辆、 仪表及工具器实施割接方案 前期准备（工具等）割接开始后续工作割接后整理工作确定光缆接续质量良好, 指导和监督接头盒封装和光缆线路预留盘放及固定绑扎。

立刻向割接现场指挥汇报割接情况。

测试人员职责:与机务人员亲密配合, 确定ODF架位及线路尾纤和设备尾纤标签是否正确、齐全。

割接前在两端机房进行对纤, 确保割接调度万无一失。

确定割接点位置, 监测每根光纤接续质量, 并给予统计、存盘。

立刻同割接现场保持联络, 反馈光纤接续质量。

每束管纤芯或每对纤芯系统割接确定完成, 立刻通知机务人员进行纤芯调度或还原工作, 调度还原完成后立刻通知割接现场进行下一道工序。

配合处理割接过程中出现紧急情况。

每割接调度全部完成后, 向机房提供一份完整光缆线路纤芯通道衰耗表。

机务人员职责:帮助制订电路调度方案。

负责割接前电路调度准备, 确保工具、仪表及调度路由正常。

听从调度指挥进行系统或电路调度、还原及应急处理工作。

配合进行纤芯测试。

负责确定业务调度恢复, 并立刻向调度指挥汇报确定情况③割接前准备工作应急调度方案制订方案内容包含因割接点误操作或其她原因, 造成在用业务部分或全部中止时电路调度方案和调纤预案; 应急联络方法; 设备故障快速排除方法。

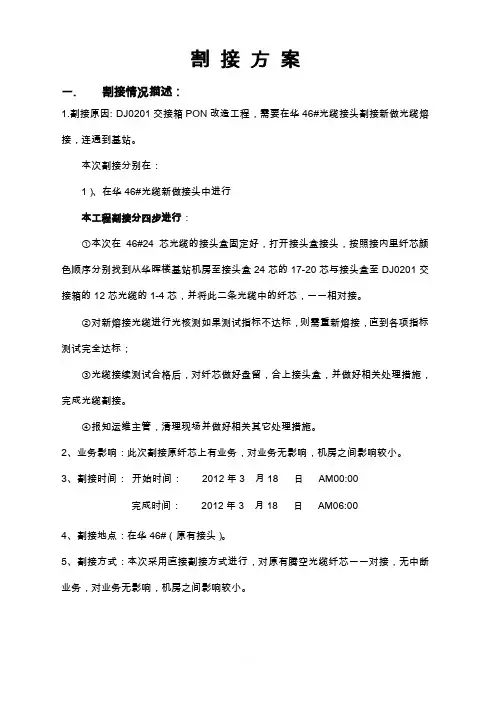

割接方案一.割接情况描述：1.割接原因: DJ0201交接箱PON改造工程，需要在华46#光缆接头割接新做光缆熔接，连通到基站。

本次割接分别在：1）、在华46#光缆新做接头中进行本工程割接分四步进行：①本次在46#24芯光缆的接头盒固定好，打开接头盒接头，按照接内里纤芯颜色顺序分别找到从华晖楼基站机房至接头盒24芯的17-20芯与接头盒至DJ0201交接箱的12芯光缆的1-4芯，并将此二条光缆中的纤芯，一一相对接。

②对新熔接光缆进行光核测如果测试指标不达标，则需重新熔接，直到各项指标测试完全达标；③光缆接续测试合格后，对纤芯做好盘留，合上接头盒，并做好相关处理措施，完成光缆割接。

④报知运维主管，清理现场并做好相关其它处理措施。

2、业务影响：此次割接原纤芯上有业务，对业务无影响，机房之间影响较小。

3、割接时间：开始时间：2012年3 月18 日AM00:00完成时间：2012年3 月18 日AM06:004、割接地点：在华46#（原有接头）。

5、割接方式：本次采用直接割接方式进行，对原有腾空光缆纤芯一一对接，无中断业务，对业务无影响，机房之间影响较小。

二、机房、现场人员组织安排：三、电路调度方案：1、由统一指挥，配合对在秀夫2#光缆接头内。

光缆纤芯进行测试对号。

2、割接开始，指挥通知现场割接人员开始割接。

四、现场实施步骤：1、割接前机房人员建立通信联络，熟悉系统开放情况、备用光纤情况，进行仪表通电检查，利用光源、光功率计测试备用光纤与对端的对应情况；线务人员到达现场，准备仪表、工具，做好所有割接准备工作于3 月18 日00 ：00 时前完毕。

2、 3 月18 日00 ：00 时，割接现场请示运维部门网管值班人员，得到“同意割接”答复后，打开光缆接头盒，现场割接人员按既定方案熔接本次割接纤芯。

3、割接点由负责光缆接续，当接好后或有其它情况与联系，并随时与对端对光测试。

4、光缆接续完毕后，两端机房人员测试正常后，告知运维确认，并开通新业务，再与联通网管确认新业务已开通，机房人员填写相应表格，相关人员整理仪表工具，清理场地，请示割接现场，批准后，撤离现场。

光缆割接方案概述光缆割接是指对光纤线路进行切断或重新连接的过程。

在进行光缆割接之前，需要经过周密的计划和准备工作，以确保割接过程的顺利进行并最大程度地减少对网络运行的影响。

本文档将介绍光缆割接的方案，包括前期准备、割接过程和割接后的步骤。

通过本文档的指导，可以帮助用户了解光缆割接的流程，提高操作效率并减少潜在风险。

前期准备在进行光缆割接前，需要进行充分的准备工作，以确保操作的成功和安全。

以下是进行光缆割接前的准备步骤：1.确定割接方案：根据实际需要，确定光缆割接的方案，包括割接点、割接时间和割接方式等。

2.制定详细计划：制定详细的光缆割接计划，包括割接步骤、操作流程和所需材料等，确保每个步骤都得到充分的考虑和规划。

3.获取必要的工具和材料：根据计划，准备好所有需要的工具和材料，包括光缆割剥刀、光纤接头盒、光纤连接器、压接钳等。

4.备份数据：在进行光缆割接之前，应当及时备份网络中重要的数据和配置文件，以防止数据丢失和配置错误。

5.通知相关方：在进行光缆割接之前，应当及时通知网络管理员、关键用户和相关部门，以确保每个人都了解割接计划和可能的影响。

割接过程光缆割接的过程需要按照事先制定的计划进行，确保每个步骤都得到妥善执行，以下是光缆割接的一般步骤：1.确认割接环境：在进行光缆割接之前，应当先确认割接环境是否安全合适，包括光缆的路径、周围的设备和光缆的状态等。

2.关闭光缆系统：在割接之前，应当先关闭光缆系统，以避免割接过程中的干扰或意外发生。

确保所有相关设备都已停机，并告知相关人员。

3.割接光缆：根据计划中的割接方案，使用光缆割剥刀或割线刀对光缆进行割接，确保割断口平整、光纤不损坏。

4.连接光纤接头：根据需要，连接光纤接头盒或光纤连接器，使用压接钳对光纤进行连接，确保连接牢固、信号传输正常。

5.测试光缆连接：在割接完成后，应当进行光缆连接的测试，包括光损耗测试和信号传输测试等，以确保割接成功并满足要求。

[光缆线路名称]+[中继段名称]+[光缆芯数]光缆割接方案一、割接情况描述：（一）割接的必要性因***原因，需要对该段光缆线路割接。

目前新建管线路由及光缆敷设完毕，具备割接条件，特此申请割接！（二）割接时间：****年**月**日**:**－**:**（三）割接方式：断缆/倒换（四）割接协调人：**** 联系电话：割接负责人：**** 联系电话：（五）割接前后光缆长度增减情况：增加/减少**米（六）割接前后接头增减情况：增加/减少**个接头（七）割接前中继段衰耗值：****dB（八）预计割接后中继段衰耗值：****dB（九）光缆类型：原光缆:[厂家名称]+[光缆型号及芯数]新光缆: [厂家名称]+[光缆型号及芯数]（十）系统开放情况：1.2、系统名称+设备端[网元ID]-设备端[网元ID]已装有OLP的系统后面标明（OLP主用）或（OLP备用）二、割接组织机构（一）领导小组**** 联系电话：**** 联系电话：（二）现场实施小组****（割接联系人）联系电话：****（割接点1负责人）联系电话：****（割接点2负责人）联系电话：（三）机房实施小组****（**机房）联系电话：****（**机房）联系电话：三、割接步骤（一）割接前准备此次割接不改变现有干线网络连接状况、传输指标要求。

目前割接人员、仪表工具已安排好。

（二）割接前检查已对新旧光缆进行再度查看，确认无误。

（三）割接确认****年**月**日**时**分由割接负责人向[网管名称]申请，待[网管名称]同意后下达系统倒出指令。

在系统倒出并确认恢复后，[网管名称]向割接负责人下达开断光缆指令。

现场接续完成后由割接负责人向[网管名称]申请将系统倒回，待[网管名称]确认全部系统恢复后，现场割接人员整理后撤离。

（四）割接过程1、割接前一日**时**分所有人员就位，并做现场准备工作。

2、割接前一日**时**分割接负责人与[网管名称]值班人员再次确认割接时间。

光缆割接作业实施方案和安全措施光缆割接是在通信网络建设中非常重要的工作。

在实施光缆割接工作时，需要制定详细的实施方案，同时在实施的过程中也需要采取相应的安全措施。

下面是光缆割接作业实施方案和安全措施的具体介绍。

一、光缆割接作业实施方案1. 前期准备a) 了解工程现场环境，查看地形地貌，制定详细的工作计划和施工图。

b) 根据工程要求，选购合适的设备和材料。

c) 核对安全工器具、测量工器具和施工工艺文件等是否齐备。

d) 开通工作区域，保证工程现场畅通无障碍。

2. 施工流程a) 确定操作方案：在施工现场，对所需割接的光缆进行定位和切割，确保施工步骤及所用工具和材料准确。

b) 准备线缆和设备：将所需设备及工具和所需要割接的线路一并准备好。

c) 拆除连接器：首先拆除连接器，作好接头分离的准备。

d) 割接线路：使用专业工具割接线路，采用标准操作步骤，确保线路的连接性能符合要求。

e) 连接断开的线路：将两条被割断的线路恢复至正常连接状态。

3. 结束工作a) 经过仔细核对后，将所有设备和工具收回。

b) 清理现场，将所产生的垃圾及时清理。

c) 检查设备：对工具和设备进行检查，确保所有设备都在良好的工作状态下。

二、安全措施1. 确定作业范围：进行光缆割接工作前，需在现场设定专属的作业区域，并标明相关警示牌，确保该区域安全。

2. 确定工作人员：确定具备专业知识和技能的工程师或技工进行施工，保证工程质量及安全。

3. 工作场所安全：对现场施工环境进行检查，确保工作场所的安全问题解决。

如工作区域结构移动不便、地面情况不平稳等成为施工过程中潜在的危险因素，需要及时加以处理。

4. 割接线路前进行检查：在进行光缆割接工作前，需要仔细检查线缆及设备的状况，特别是与其他系统连接的设备，以避免对其他系统产生不利影响。

5. 配备安全工具：配备安全操作工具及防护装备，如安全手套、护目镜、耳塞等，保证在工作过程中避免手部、眼睛、耳朵等部位的受伤。

光纤割接方案在当今高速互联网的时代，光纤已经成为了传送网络信号的主要媒介，而光纤割接就是连接光缆的关键技术之一。

本文将介绍光纤割接的基本概念，以及其在实际应用中的注意事项和解决方案。

一、光纤割接的概念光纤割接是指将两根光纤以特定的方式进行连接，使得信号可以在两根光纤之间传递。

从技术上来说，光纤割接需要使用特殊的工具和技术，例如光纤割刀、光纤熔接机等。

常用的光纤割接方法包括熔接法、机械割接法和冷接法等。

1. 熔接法熔接法是最常见的光纤割接方式之一，它需要使用光纤熔接机将两根光纤熔接在一起。

这种方式的优点是连接质量高、连接损耗小、连接强度高，但需要专业的人员和设备，并且成本较高。

2. 机械割接法机械割接法是将两根光纤通过机械力的方式进行连接，它需要使用专业的光纤割刀来割接光纤。

这种方式的优点是成本相对较低，不依赖于外部电源或设备，但连接质量、连接损耗以及连接强度均不如熔接法。

3. 冷接法冷接法是将两根光纤通过化学剂的方式进行连接，使用的化学剂一般为特定的胶水。

这种方式的优点是成本相对较低，技术门槛相对较低，但连接的质量和连接强度都较低，容易受到温度、湿度等环境因素的影响。

二、实际应用中的注意事项在进行光纤割接的过程中，需要注意以下事项，以确保割接的质量和连接的稳定性。

1. 清洁光纤割接需要在干燥、清洁的环境中进行，因为任何微小的污垢、灰尘或水滴都可能会损害光纤的端面或造成高损耗的连接。

因此，在进行割接前需要进行彻底的清洁处理，包括清洗连接面和使用清洁纤维布清理光纤表面。

2. 对准割接时必须保证两端光纤的端面平行、光滑且对准，才能保证连接的质量。

为此，需要检查和校准割刀和熔接机的精度，以确保较高的对准精度。

3. 精度和稳定性光纤割接需要较高的割接精度和连接稳定性，否则会导致较高的连接损耗、连接不好或速率下降等问题。

因此，在进行光纤割接时需要使用合适的设备，同时要求操作者具备专业的操作技能。

三、光纤割接解决方案在实际光纤割接工程中，根据不同的应用场景和需要，可以采用不同的割接方式和设备。

通信工程光缆割接方案一、项目背景随着通信网络的快速发展，光缆网络已经成为现代通信网络的基础设施。

光缆作为传输信息的主要介质，其稳定性和可靠性对通信网络的运行至关重要。

然而，随着通信需求的不断增长，光缆网络的更新和维护工作也变得越来越重要。

光缆割接作为光缆网络维护的重要环节，其质量直接关系到整个通信网络的稳定性和可靠性。

二、方案概述本次光缆割接工作是对通信光缆网络进行升级和维护的重要环节。

本方案将针对光缆割接工作所需的各项准备工作、具体操作步骤、安全保障措施等进行详细介绍，以确保光缆割接工作的顺利进行，减少可能的风险和影响。

三、准备工作1. 光缆割接工作前，需要对机房、光缆线路、设备进行全面的检查，确保各项设备和线路正常运行；同时需要提前做好工作安排，明确工作人员的分工和工作流程。

2. 需要准备好光纤清洁工具、焊接机、测试仪器等专业设备，以保障光缆割接工作的质量和效率。

3. 在进行光缆割接工作的过程中，需要与相关部门和单位就网络运行情况进行沟通和协调，确保整个光缆割接过程的顺利进行，减少可能出现的风险。

四、具体操作步骤1. 光缆割接前，首先需要对现场进行清理和整理，确保操作环境的整洁和安全。

2. 对需要进行割接的光缆进行标识和清洁，确保割接前的光缆状态良好。

3. 进行光缆割接时，需要根据具体情况选择合适的割接方式，一般可采用光缆热缩套管连接或光缆焊接连接。

4. 光缆割接完成后，需要进行充分的测试和检查，确保光缆的连接质量和稳定性。

5. 光缆割接完成后，需要对现场进行清理和整理，确保操作环境的安全和整洁。

五、安全保障措施1. 在进行光缆割接工作前，需要对操作人员进行相关安全培训和教育，确保操作人员具备相关的专业技能和知识。

2. 在进行光缆割接工作的过程中，需要严格遵守相关安全操作规程，确保操作过程的安全和稳定。

3. 在进行光缆割接工作时，需要做好现场安全防护工作，确保操作人员的人身安全和设备的安全。

XXXXX光缆割接方案一、割接原因：XXX路道路施工影响光缆安全，为保障通信安全畅通，需对光缆进行割接。

二、割接光缆名称及芯数：1、2、3、、、、、、、三、纤芯成端、占用情况及纤芯分布图、割接线路及位置图（附件提供）四、计划割接时间：xxxx年x月xx日0：00时—xxxx年x月xx日6：00时五、割接方式及割接位置及业务中断情况：六、割接准备工作要求1、光缆割接4天前，施工单位确认割接光缆、接头井位置并挂好标志牌。

2、割接前2天，深圳传送网络运营中心监控人员和施工单位人员一起到现场对旧缆进行确认标记；（经双方确认无误后填写光缆割接前现场确认表）；3、割接当天施工单位借好相应的机房钥匙。

4、割接管控人员根据光路和查情况，提前了解是否有国际电路并做优先接续安排。

5、光缆割接现场安排和割接顺序：本次割接共有17条光缆，分4天, 2组接续人员进行熔接。

（原则：割接时应采取重要客户优先、其次是普通用户，在用优先的原则进行割接）。

七、割接步骤:1）、现场人员应在提前1-2小时到达现场，对准备割接光缆进行确认，将井内绑扎去掉，盘留部分重新盘成8字型，做好割接前期准备工作。

2）、测试人员应割接晚上23：00前到达机房，配合网维人员做好电路调度工作，并核对纤芯序号是否正确，做好相关记录，对尾纤做好标识，必须与对端机房进行对光确认光缆。

3）、接续组要在截缆井做好旧缆割接前的再次确认工作。

4）、凌晨0：00点负责确认光缆的人员必须在截缆点待命。

5）、凌晨0：00点深圳传送网络运营中心监控人员向市电网络监控中心请求该处光缆割接，得到确认可后，通知两端机房将连接光端机尾纤拔下，在两端机房进行对纤，防止原来错纤及防止由于OTDR光冲击可能造成光端机的损坏，或者由于光端机发光冲击OTDR造成OTDR损坏。

6）、机房与现场确认待割接光缆（弯曲光缆）后，通知现场人员开始割接。

（注：从主测端由远至近断缆）7）、熔接完毕后做好光纤收容和保护，封盒完成此条光缆割接。

光缆线路带业务割接方案第一部分总体概况本次光缆线路带业务割接将模拟在光缆内带业务（瞬间调纤中断）割接方式进行（现场的接续组间、测试组间、接续组与测试组间，不允许互见，且不能直接对话）。

一、用3盘12芯光缆：其中2盘中间利用接头盒A、接头盒B做好接头，将其连通，两端简易成端引出尾纤，形成中继段的光缆线路；在两成端的1-2号纤用光源和光功率计，模拟光端机收、发光，开通1个传输系统，其余为空余纤芯；另外1盘光缆做为模拟割接时需介入的光缆；二、本次要求在线路中介入1盘12芯光缆进行带业务割接，割接中的一个割接点在线路上的原接头盒A处（利用原有的接头盒），另一割接点在离原接头盒B处（在离接头盒B 3米内，割接掉接头盒B）；割接过程中两成端处，利用空余纤芯调开和恢复业务，并与接头点配合对纤和完成测试等工作；三、操作人员6名，分别为：两端测试点各1人，两割接点各2人；四、时限为120分钟；五、时间安排：2007年6月30日五、割接方案示意图：第二部分操作要求一、光缆接续（一）光缆开剥介入光缆的内外护套开剥方法不作限制；在用光缆的开剥端，其内外护套开剥方法采用纵剖方法；光缆各开剥（纵剖）为1.80米，所采用开缆工具、型号及数量不限，但不允许伤及松套管；（二）缆芯开剥固定A、介入光缆：1.开剥接续所用松套管，然后套上适当长度的软管，标明缆内光纤松套管管序，光纤进入收容盘固定时无明显受力点（只用一个收容盘）；2.开剥松套管时所用工具与使用方法正确，不能伤及光纤；3.用清洁剂擦去裸纤上的油膏，光纤自由弯曲无明显受力点；B、在用光缆：1、在用光缆的开剥端，须纵向开剥松套管，并套上适当长度的蛇形软管，标明管序；2、纵剖松套管时所用工具与使用方法正确，不能伤及光纤；3、用清洁剂擦去裸纤上的油膏，光纤自由弯曲无明显受力点；（三）调度电路和识别纤芯1、两割接点接续时，两成端模拟两端机房进行在用系统的调度，并与现场核对纤芯；2、测试人员之间、接续组人员之间联络工具不作限制，两测试组和两接续组之间的联络,所有操作组间不允许直接喊叫通话；3、核对纤芯时（注：两成端的尾纤纤序一一对应，但某一具体的尾纤所对应的束管及色谱不定，必须核对），现场割接点则利用光纤识别器（不能使用可见红光）进行识别，以保证所割接的纤芯为空纤芯；核对纤芯过程中，不许夹伤或夹断纤芯；4、每个电路系统正常调度只能进行1次（调开和恢复各1次），超过1次及以上，视同异常中断的次数；5、接续完成后，按原纤芯顺序的编号恢复对应系统，并确保纤序正确；（四）光纤开剥找出要接续的纤芯，剥除光纤上的涂覆层，并清洗之；（五）光纤熔接1、接上电源，开机并找到原始复位画面；2、正式接续前，应做放电试验；3、将待接的纤套上热缩套管；4、用切割刀制作光纤端面；5、将已制备好端面的光纤放入熔接机V型槽中，放纤注意平、压、推，纤芯端面不能和V型槽及电极磨擦碰撞，光纤应平整地放在V型槽中，端面离电极位置适中（约等于纤芯的直径）；6、进行光纤自动熔接；7、观察接续画面及衰耗估算；8、取纤、复位；9、一手拿纤，一手平套上热缩管，调整热缩管位置，使纤芯熔接点位于热熔管中央，无明显的偏位；10、热熔热缩管，热熔完毕后打开炉盖，散热，取出光纤；（六）盘纤1、光纤接续完后，按序排放热熔管，并盘好在光纤收容盘中；2、接续好的光纤小心理顺，避免扭绞现象；3、第一圈必须在盘纤槽的外圈最大半径上，其余自由地盘好，但不能造成有微弯现象，固定热熔管在盘纤板上的专用凹槽中；4、盖上光纤收容盘的盖板，观察盘纤效果，要求光纤无明显受力点和碰伤隐患；（七）封盒1、封盒前应对接头盒内进行清洁；2、检查盒内所有部件是否固定牢靠；3、封装完后的接头盒无缝隙；（八）注意事项1、按键应轻压；2、仪表使用均应放置在工作台上；3、仪表使用须接地线；二、光纤测试（一）参数设置1、量程设置：以开机后的初始设置估值，然后用近似估值1.5 倍的最小量程进行设置；建议：10公里以下用短距，10公里以上用长距；2、脉宽设置：推荐用以下标准：5ns、30 ns、100 ns、300 ns用于10公里以下；3、折射率设定：本次用光缆的折射率为1.4675；（二）光纤测试1、光纤测试波长为1550nm；2、长度测试，要求单端测试，并准确记录数据；3、衰减测试：要求两点法进行双向测试，正确记录数据，并求出其平均值；4、接头损耗测试：要求对已接续的接头进行双向测试，正确记录数值，并计算其平均值，以备对接续质量的考核；（三）存盘分别对光纤割接后的测试数据进行存盘（软盘、硬盘皆可）；（四）注意事项1、按键应轻压；2、激光不应开启过久，不进行测试时应关闭；3、根据回波曲线平滑度的情况，用清洁剂对FC头或V形槽进行擦试；4、仪表使用均应放置在工作台上；5、仪表使用应符合操作说明要求；。

光缆割接作业实施方案和安全措施一、施工原因：由于长株潭城际株洲站建设，京广货下线迁改施工中株洲信号楼以东（管道）站场通信光电缆受施工影响，为确保铁路通信光电缆安全和长株潭城际，京广货下线施工顺利，需对该地段通信光电缆进行迁改割接施工。

二、施工内容：根据中铁二十五局集团有限公司长株潭城际项目部与通信段签订安全协议，对影响到通信光电缆安全的缆线实行迁改，具体施工内容如下：1、选定沪昆上行线路肩边作为光电缆安全径路，开挖电缆沟，敷设水泥槽道，按要求新敷所需迁改的光电缆，对中断有影响通信业务的缆线提前做好施工申请要点计划。

2、根据施工范围和迁改要求提前预埋与原型号的光电缆，砌筑好光电缆接头井；3、对不需要割接只需做迁移的光电缆采取有效防护措施，做好防护（加钢管防护或水泥槽防护）盯控，立好警示牌。

4、从沪昆线K1102+200-K1103+240（城际沪昆跨线、东湖桥跨线至株洲信号楼）新敷沪昆东线GYTA53-24芯光缆1根，HYFL7*4电缆1条，信号楼至开闭所GYTA53-8芯牵引远动光缆1条，信号楼至南红外线HYFL233*4电缆1条，敷设光电缆长度各1200米。

割接点GYTA53-24芯光缆选在沪昆里程K1103+240、K1102+200与原光缆割接。

干线HYFL7*4电缆，南红外线HYFL233*4电缆一端选在信号楼成端，另一端选在K1103+240接头。

5、从株洲信号楼至路基工区新敷HYTA53-100*2*0.5电缆一条，敷设电缆长度600米。

一端选在信号楼成端，另一端在K1102+800与过轨原100对电缆割接。

6、从株洲信号楼至车站汇五（中心机房）新敷HYTA53-100*2*0.5电缆一条,GYTA-20芯光缆一条，一端在信号楼成端，另一端到汇五（中心机房）成端，光电缆过站场选在K1102+850过沪昆上下行和8道股道到四站台，然后走雨棚钢槽至中心机房，敷设电缆长度各850米。

7、从车站汇五（中心机房）至客折出入库新敷设HYTA53-50*2*0.5电缆一条，GYTA-20芯光缆一条，敷设长度各650米（取消原信号楼至客折100对电缆，为城际站施工影响迂回通道）。
