电压测量仪器及应用

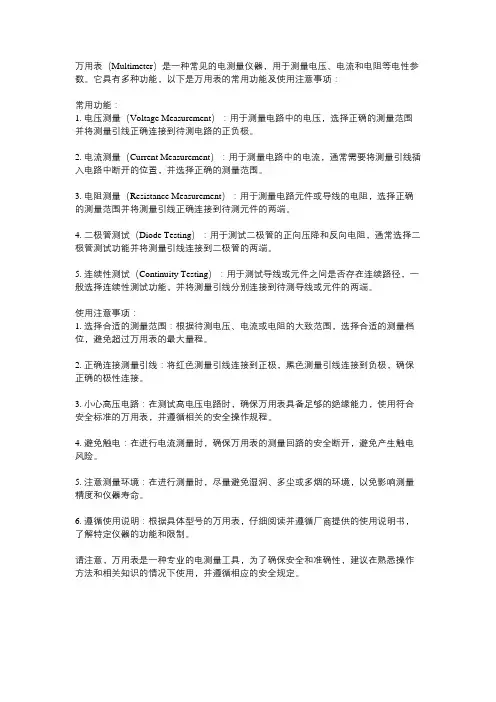

万用表（Multimeter）是一种常见的电测量仪器，用于测量电压、电流和电阻等电性参数。

它具有多种功能，以下是万用表的常用功能及使用注意事项：常用功能：1. 电压测量（Voltage Measurement）：用于测量电路中的电压，选择正确的测量范围并将测量引线正确连接到待测电路的正负极。

2. 电流测量（Current Measurement）：用于测量电路中的电流，通常需要将测量引线插入电路中断开的位置，并选择正确的测量范围。

3. 电阻测量（Resistance Measurement）：用于测量电路元件或导线的电阻，选择正确的测量范围并将测量引线正确连接到待测元件的两端。

4. 二极管测试（Diode Testing）：用于测试二极管的正向压降和反向电阻，通常选择二极管测试功能并将测量引线连接到二极管的两端。

5. 连续性测试（Continuity Testing）：用于测试导线或元件之间是否存在连续路径，一般选择连续性测试功能，并将测量引线分别连接到待测导线或元件的两端。

使用注意事项：1. 选择合适的测量范围：根据待测电压、电流或电阻的大致范围，选择合适的测量档位，避免超过万用表的最大量程。

2. 正确连接测量引线：将红色测量引线连接到正极，黑色测量引线连接到负极，确保正确的极性连接。

3. 小心高压电路：在测试高电压电路时，确保万用表具备足够的绝缘能力，使用符合安全标准的万用表，并遵循相关的安全操作规程。

4. 避免触电：在进行电流测量时，确保万用表的测量回路的安全断开，避免产生触电风险。

5. 注意测量环境：在进行测量时，尽量避免湿润、多尘或多烟的环境，以免影响测量精度和仪器寿命。

6. 遵循使用说明：根据具体型号的万用表，仔细阅读并遵循厂商提供的使用说明书，了解特定仪器的功能和限制。

请注意，万用表是一种专业的电测量工具，为了确保安全和准确性，建议在熟悉操作方法和相关知识的情况下使用，并遵循相应的安全规定。

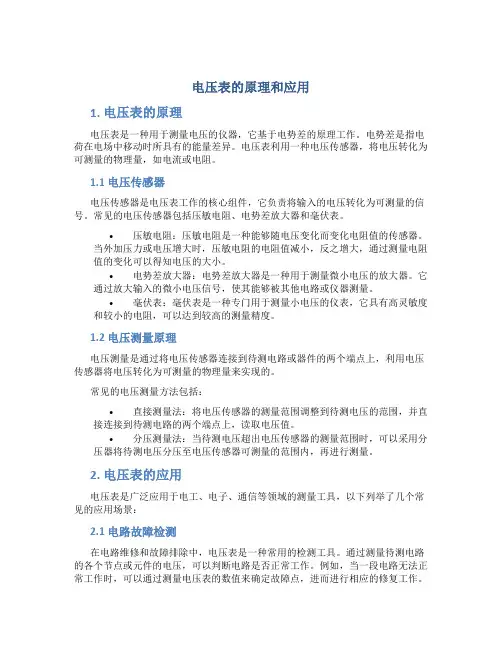

电压表的原理和应用1. 电压表的原理电压表是一种用于测量电压的仪器，它基于电势差的原理工作。

电势差是指电荷在电场中移动时所具有的能量差异。

电压表利用一种电压传感器，将电压转化为可测量的物理量，如电流或电阻。

1.1 电压传感器电压传感器是电压表工作的核心组件，它负责将输入的电压转化为可测量的信号。

常见的电压传感器包括压敏电阻、电势差放大器和毫伏表。

•压敏电阻：压敏电阻是一种能够随电压变化而变化电阻值的传感器。

当外加压力或电压增大时，压敏电阻的电阻值减小，反之增大，通过测量电阻值的变化可以得知电压的大小。

•电势差放大器：电势差放大器是一种用于测量微小电压的放大器。

它通过放大输入的微小电压信号，使其能够被其他电路或仪器测量。

•毫伏表：毫伏表是一种专门用于测量小电压的仪表，它具有高灵敏度和较小的电阻，可以达到较高的测量精度。

1.2 电压测量原理电压测量是通过将电压传感器连接到待测电路或器件的两个端点上，利用电压传感器将电压转化为可测量的物理量来实现的。

常见的电压测量方法包括：•直接测量法：将电压传感器的测量范围调整到待测电压的范围，并直接连接到待测电路的两个端点上，读取电压值。

•分压测量法：当待测电压超出电压传感器的测量范围时，可以采用分压器将待测电压分压至电压传感器可测量的范围内，再进行测量。

2. 电压表的应用电压表是广泛应用于电工、电子、通信等领域的测量工具，以下列举了几个常见的应用场景：2.1 电路故障检测在电路维修和故障排除中，电压表是一种常用的检测工具。

通过测量待测电路的各个节点或元件的电压，可以判断电路是否正常工作。

例如，当一段电路无法正常工作时，可以通过测量电压表的数值来确定故障点，进而进行相应的修复工作。

2.2 电压监测和调整在电力系统和电子设备中，电压表用于监测和调整电压。

通过定期测量电压表所连接的电路或设备的电压值，可以及时发现电压异常和波动，并采取相应的措施进行调整，以保证电路和设备的正常运行。

数字万用表的原理及应用1. 引言数字万用表，也称为数字多用表或数字电表，是一种常用的电子测量仪器。

它可以用于测量电压、电流、电阻、频率等各种电气参数。

本文将介绍数字万用表的基本原理和常见应用。

2. 数字万用表的原理数字万用表的核心是电路中的模数转换器（ADC）和微处理器。

模数转换器用于将模拟输入信号转换为数字信号，同时微处理器负责对转换后的数字信号进行处理、显示和计算。

数字万用表的测量原理主要分为以下几个步骤：2.1 电压测量数字万用表通过将待测电压与内部参考电压进行比较，利用模数转换器将电压转换为数字形式。

通常，数字万用表可以测量直流电压和交流电压，通过选择不同的测量范围和设置。

2.2 电流测量在电流测量时，数字万用表需要在测量电路中串联一个电阻，将电流转换为电压值进行测量。

通过欧姆定律，可以得到电流值，同时注意选择适当的测量范围，以防止过载。

2.3 电阻测量数字万用表利用恒流源或恒压源为待测电阻提供一个电压或电流，测量电阻的电压下降或电流上升，然后通过计算电阻大小。

2.4 频率测量在频率测量中，数字万用表利用计数器和定时器等功能来测量待测信号的周期时间，通过倒数得到频率。

3. 数字万用表的应用数字万用表作为一种常用的电子测量仪器，在各个领域都有广泛的应用。

以下是一些常见的应用领域：3.1 电子维修数字万用表在电子设备维修中起着重要的作用。

通过测量电压、电流和电阻等参数，可以快速定位和解决故障。

它可以用于检测电路板上的元件故障，如电阻、电容和二极管等，帮助维修人员快速准确定位故障点。

3.2 电路设计和测试在电路设计和测试中，数字万用表用于测量电路设计中的各种参数，如电压分压比、电流流经的电阻值等。

同时，数字万用表还可以用来检测电路的稳定性、频率响应等性能指标。

3.3 电力行业数字万用表在电力行业中也有广泛的应用。

它可以用于测量电力设备的电压、电流、功率因素等参数，以确保电力系统的安全运行。

此外，数字万用表还可以用于对电能质量进行监测和分析，找出电力系统中的问题并进行修复。

电压电流测量实验报告电压电流测量实验报告引言：电压和电流是电学中最基本的物理量，测量电压和电流的准确性对于电路设计和电子设备的正常运行至关重要。

本实验旨在通过实际测量，探究电压和电流的测量原理、方法及其误差来源，提高对电压电流测量的理解和技能。

一、实验目的本实验的主要目的是：1.学习和掌握基本的电压和电流测量原理；2.了解电压表和电流表的使用方法；3.熟悉电压和电流测量的误差来源，并学会如何减小误差。

二、实验仪器与设备本实验所使用的仪器与设备有：1.直流电源：用于提供稳定的直流电压；2.电阻箱：用于调节电路中的电阻值；3.电流表：用于测量电路中的电流；4.电压表：用于测量电路中的电压；5.导线：用于连接电路中的各个元件。

三、实验原理1.电压测量原理：电压是电路中两点之间的电势差，通常用伏特（V）作为单位。

电压的测量通常采用电压表，其工作原理是利用电压表内部的电路和电阻，将待测电压与已知电压进行比较并显示。

2.电流测量原理：电流是电荷在单位时间内通过导体横截面的数量，通常用安培（A）作为单位。

电流的测量通常采用电流表，其工作原理是利用电流表内部的电路和电阻，将待测电流转化为电压信号，并通过电压表进行测量。

四、实验步骤1.准备工作：将实验仪器和设备连接好，确保电路连接正确并稳定。

2.电压测量：（1）将电压表的量程调至待测电压的合适范围；（2）将电压表的正负极正确连接至待测电压的两端；（3）读取电压表的示数，并记录。

3.电流测量：（1）将电流表的量程调至待测电流的合适范围；（2）将电流表正确接入电路中，注意保持电路的连通性；（3）读取电流表的示数，并记录。

五、实验结果与分析根据实验步骤，我们进行了多次电压和电流的测量，并记录了相应的数据。

通过对实验数据的分析，我们可以得出以下结论：1.电压和电流的测量结果与待测电压和电流的真实值存在一定的误差；2.电压表和电流表的量程选择对测量结果的准确性有一定影响；3.电路中的电阻对电压和电流的测量结果也会产生一定的影响。

电压表作用电压表是一种测量电路中电压的仪器。

它是电子测量仪器中最常用、最基础的一种仪器，广泛应用于工业、农业、医疗、科研等各个领域。

电压表可以根据不同的需求，分为模拟电压表和数字电压表两种类型。

电压表的作用主要有以下几个方面：1. 测量电路中的电压：电压表可以通过测量电路两个节点之间的电压差，即电势差，来确定电路中的电压。

在电路设计、电路调试以及故障排除等方面，电压表是非常重要的工具。

通过电压表的测量，可以帮助工程师了解电路中各个部分的电压情况，从而判断电路的工作状态以及是否存在电路故障。

2. 判断电路正常与否：电压表可以用来检测电路是否正常工作。

在电路调试和故障排除时，通过测量电压值，可以判断电路是否存在短路、开路、接触不良等问题。

如果电压表测量得到的电压数值接近设计值，则说明电路正常工作；如果测量值偏离标准值，则可能存在故障。

3. 辅助进行电路分析：通过测量电路中的电压，可以用来分析电路的特性、特点和动态响应。

例如，在调试放大电路时，可以通过测量电压来判断电压放大倍数是否与设计值一致，判断幅频特性是否符合要求。

通过电压表的测量，还可以判断电路中的共模抑制比、补偿时间等性能参数。

4. 保护电路安全：在一些高压电路或者高风险场合，使用电压表可以帮助工作人员判断电路的安全情况，以确保人员的安全。

例如，在电力系统检修中，检测高压电缆中的电压大小，有助于提醒工作人员注意电压高低，以减少触电风险。

5. 用于辅助仪器校准：电压表是精度较高的电子测量仪器之一，通常用于校准其他测量仪器。

通过与标准电压表的比较，可以判断其他仪器的准确性，并进行调整和修正。

总的来说，电压表是一种广泛应用的电子测量仪器，可以用于测量电路中的电压、判断电路的工作状态和故障以及辅助电路分析。

它在各个领域的应用非常重要，为工程师和科研人员提供了准确的电压测量手段，保证了电路的正常工作和人员的安全。

电压表的原理和应用教案1. 引言电压表是一种常用的电子测量仪器，用于测量电路中的电压。

了解电压表的原理和应用对于学习电路和电子技术非常重要。

本教案将介绍电压表的原理、使用方法以及一些常见的应用案例。

2. 电压表的原理电压表基于伏安原理工作，通过电压表的引入电路，可使电流通过电阻丝或半导体尺寸变化，并由指针或数码显示器指示所测电压值。

根据工作原理的不同，电压表分为电磁式电压表和电子式电压表两种类型。

2.1 电磁式电压表电磁式电压表采用电流作用在线圈上产生的磁场与固定磁场作用，引起线圈转动，从而指示电路中的电压大小。

电磁式电压表具有简单、精度高的特点，在实验室和工业设备维护中广泛应用。

2.2 电子式电压表电子式电压表利用半导体器件制成的电流-电压转换电路将预先校准的电流转换为电压，然后利用采样和放大电路将电压信号转换为数码信号进行显示。

电子式电压表具有精度高、响应速度快的特点，在电子测量中得到广泛应用。

3. 电压表的使用方法使用电压表需要注意正确的连接和操作方法。

以下是使用电压表的一般步骤：1.断开电路：在进行电压测量前，需要断开电路的供电，以免触电或损坏电压表。

2.选择测量范围：根据预估电压值的大小，选择合适的电压量程档位。

选择过高的档位可能导致指针或显示器不动。

3.连接电压表：将电压表的红色测试引线连接到电路中的正电源端，将黑色测试引线连接到电路中的负电源端。

4.读取电压值：打开电压表的电源开关，观察指针或显示器上显示的电压值。

如果电压值超过量程范围，需要切换到更高的档位重新测量。

5.断开连接：测量完成后，先将电压表的电源开关关闭，再断开测试引线与电路的连接。

4. 电压表的应用案例电压表在各个领域都有广泛的应用。

下面介绍几个常见的应用案例：4.1 电路调试在电路调试中，电压表被用来测量电路中各个节点的电压值，以验证电路设计是否符合预期，检查是否存在电压异常等。

4.2 电池容量测试电压表可以用来测试电池的电压，从而评估电池的容量和剩余电量。

利用伏特计进行电压测量伏特计（Voltmeter）是一种用来测量电压的仪器。

它的使用范围广泛，可以用于实验室、工业、家庭等不同场所，用来确保电路的正常运行以及电器设备的安全使用。

本文将介绍伏特计的原理、使用方法以及注意事项，帮助读者更好地利用伏特计进行电压测量。

一、伏特计的原理伏特计的工作原理基于电流和电压的关系。

根据欧姆定律，电流I 等于电压U与电阻R的商，即I = U / R。

伏特计通过测量电流来间接测量电压，并将其显示在刻度盘上。

二、伏特计的使用方法1. 连接电路：首先，将伏特计的红色电缆连接到待测电路的正极，将黑色电缆连接到负极，确保连接牢固可靠。

2. 选择量程：根据待测电路的电压范围，选择合适的量程档位。

通常伏特计可提供不同量程档位，例如2伏特、20伏特、200伏特等。

3. 校准调节：在测量前，确保伏特计的刻度指针归零。

如果刻度指针不在零位，可以通过调节伏特计上的校准旋钮来使其复位。

4. 读取测量值：打开待测电路，观察伏特计刻度盘上的指针位置，即可得到电压的测量值。

三、使用伏特计需要注意的事项1. 保持安全：在进行电压测量时，务必确保自身安全。

避免直接接触带电部分，切勿触摸高压电路。

2. 选择合适的量程：根据待测电路的电压范围，选择合适的量程档位。

若电压超出量程上限，将导致测量不准确，并有可能损坏伏特计。

3. 避免震动与过载：在测量过程中，尽量避免伏特计受到震动或过载。

震动可能导致指针偏移，而过载可能造成测量设备损坏。

4. 保持稳定：在进行测量时，保持待测电路的稳定状态，避免电路中出现突变或异常波动，以获得准确的测量结果。

5. 温度影响：伏特计的测量精度可能受到环境温度的影响，应尽量避免在极端温度条件下使用。

6. 遵循仪器说明：不同型号的伏特计可能具有不同的特性和使用方法，用户应仔细阅读和理解仪器的说明书，并按照说明进行正确操作。

综上所述，利用伏特计进行电压测量是一种简单而有效的方法。

电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。

它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。

二、电压表电压表是用来测量电路中电压大小的仪表。

它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。

电压表通常具有较高的输入阻抗，以确保测量结果的准确性。

三、电流表电流表是用来测量电路中电流大小的仪表。

它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。

电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。

四、电阻表电阻表是用来测量电阻值的仪表。

它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。

电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。

五、频率表频率表是用来测量电路中信号频率的仪表。

它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。

频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。

六、功率表功率表是用来测量电路中功率的仪表。

它可以同时测量电压和电流，并计算出相应的功率值。

功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。

七、电能表电能表是用来测量电路中电能消耗的仪表。

它通过测量电流和电压，并将其积分得到电能消耗值。

电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。

八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。

它通过施加一定的测试电压，测量绝缘电阻值并显示。

绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。

以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。

电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。

同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。

物理实验技术中的电压测量方法指南引言：电压是物理实验中一个基础参数，对于各种实验而言都有着重要意义。

在物理实验中，进行电压测量时需要选择合适的方法和仪器以确保精准度和可靠性。

本文将介绍一些常见的电压测量方法和技术，并探讨其适用范围和注意事项。

一、直流电压的测量方法：在物理实验中，直流电压的测量是最常见的。

一种常用的测量方法是使用数字多用表。

多用表可以直接测量电压值，并且具有较高的精确度和稳定性。

在测量直流电压时，需要将多用表的量程调整到适当的范围，并确保电压信号正负极性正确连接，以避免误差。

此外，为了提高测量精确度，可以使用放大器和滤波器来降低噪声和干扰。

放大器可以放大小信号电压，从而提高测量的灵敏度和精度。

而滤波器则可以去除高频噪声和杂散信号，使得测量结果更加准确可靠。

二、交流电压的测量方法：在实验中，我们常常需要测量交流电压。

交流电压是一个随时间变化的量，因此需要采用不同的测量方法。

1. 平均值测量法：平均值测量法是最简单的一种方法，它通过将交流电压转换为直流电压，并测量其平均值来获得交流电压的估计值。

这种方法适合于波形稳定而对精度要求不高的情况。

2. 峰值测量法：峰值测量法是测量交流电压峰值的方法。

在实验中可以使用示波器来观察交流电压波形并找到其峰值。

示波器具有高频测量的能力，能够提高测量的灵敏度和准确度。

3. 有效值测量法：有效值测量法是最常用的一种交流电压测量方法，也是最能反映交流电压特性的一种方法。

有效值是指在单位时间内交流电压平方的平均值的平方根。

多用表和示波器都能测量交流电压的有效值。

需要注意的是，在使用多用表测量交流电压有效值时，应选择正确的交流量程才能得到准确的结果。

三、高压电压的测量方法：在一些物理实验中，需要测量高压电压。

高压电压测量有其独特的挑战，需要特别的仪器和技术。

1. 隔离变压器法：隔离变压器法是一种常用的测量高压电压的方法。

该方法通过使用隔离变压器将高压电压降低到安全范围内进行测量。

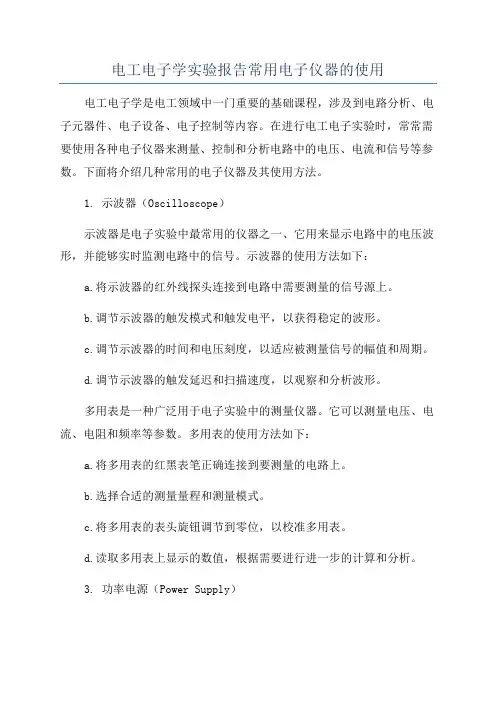

电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。

在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。

下面将介绍几种常用的电子仪器及其使用方法。

1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。

示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。

b.调节示波器的触发模式和触发电平，以获得稳定的波形。

c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。

d.调节示波器的触发延迟和扫描速度，以观察和分析波形。

多用表是一种广泛用于电子实验中的测量仪器。

它可以测量电压、电流、电阻和频率等参数。

多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。

b.选择合适的测量量程和测量模式。

c.将多用表的表头旋钮调节到零位，以校准多用表。

d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。

3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。

功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。

b.调节功率电源的输出电压和电流，以满足实验需求。

c.注意电路的电流和功率是否在功率电源的额定范围内。

4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。

a.将频率计的输入端连接到要测量的信号源上。

b.设置频率计的测量范围和分辨率。

c.读取频率计上显示的频率数值。

除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。

这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。

总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。
