数学七年级上册第四章4.2直线、射线、线段

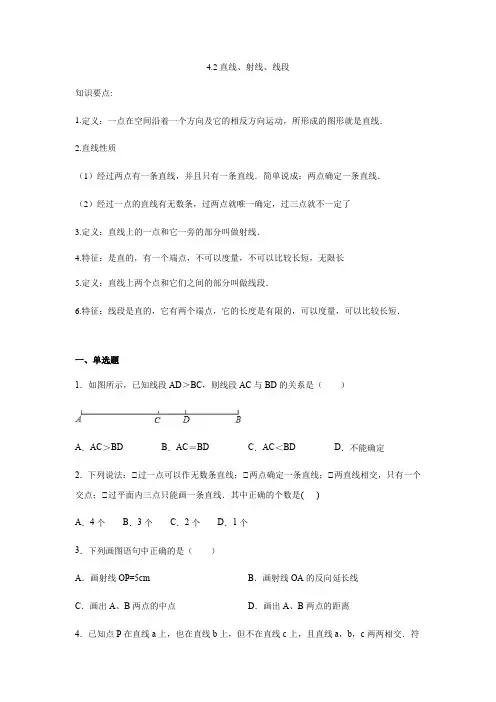

4.2直线、射线、线段知识要点:1.定义：一点在空间沿着一个方向及它的相反方向运动，所形成的图形就是直线．2.直线性质（1）经过两点有一条直线，并且只有一条直线．简单说成：两点确定一条直线．（2）经过一点的直线有无数条，过两点就唯一确定，过三点就不一定了3.定义：直线上的一点和它一旁的部分叫做射线．4.特征：是直的，有一个端点，不可以度量，不可以比较长短，无限长5.定义：直线上两个点和它们之间的部分叫做线段．6.特征：线段是直的，它有两个端点，它的长度是有限的，可以度量，可以比较长短．一、单选题1．如图所示，已知线段AD＞BC，则线段AC与BD的关系是（）A．AC＞BD B．AC＝BD C．AC＜BD D．不能确定2．下列说法：①过一点可以作无数条直线；②两点确定一条直线；③两直线相交，只有一个交点；④过平面内三点只能画一条直线．其中正确的个数是( )A．4个B．3个C．2个D．1个3．下列画图语句中正确的是（）A．画射线OP=5cm B．画射线OA的反向延长线C．画出A、B两点的中点D．画出A、B两点的距离4．已知点P在直线a上，也在直线b上，但不在直线c上，且直线a，b，c两两相交．符合以上条件的图形是()A. B. C. D.5．若点B在直线AC上，AB=10，BC=5，则A、C两点间的距离是（）A．5 B．15 C．5或15 D．不能确定6．如图，点C在线段AB上，点D是AC的中点，如果CB=CD，AB=7cm，那么BC的长为（）A．3cm B．3.5cm C．4cm D．4.5cm7．下列说法错误的是（）A．两点之间的所有连线中，线段最短B．经过一点有且只有一条直线与已知直线平行C．如果两条直线都与第三条直线平行，那么这两条直线也互相平行D．同一个平面上，经过一点有且只有一条直线与已知直线垂直8．下列说法正确的是( )A．射线PA和射线AP是同一条射线B．射线OA的长度是12cmC．直线ab、cd相交于点MD．两点确定一条直线9．下列表示线段的方法中，正确的是( )A．线段A B．线段AB C．线段ab D．线段Ab10．在开会前，工作人员进行会场布置，如图为工作人员在主席台上由两人拉着一条绳子，然后以“准绳”摆放整齐的茶杯，这样做的理由是（）A．两点之间线段最短B．两点确定一条直线C．垂线段最短D．过一点可以作无数条直线二、填空题11．如图，使用直尺作图，看图填空：延长线段______ 到______，使BC=2AB．12．已知线段AB与直线CD互相垂直，垂足为点O，且AO＝5 cm，BO＝3 cm，则线段AB 的长为______________．13．下列说法中①两点之间，直线最短；②经过直线外一点，能作一条直线与这条直线平行；③和已知直线垂直的直线有且只有一条；④在平面内过一点有且只有一条直线垂直于已知直线．正确的是__________．(只需填写序号)14．如图，线段AB的长为8厘米，C为线段AB上任意一点，若M为线段AC的中点，N 为线段CB的中点，则线段MN的长是________三、解答题15．已知:线段a、b.求作：线段AB，使AB=2b-a.16．已知∠1和线段a,b，如图（1）按下列步骤作图（不写作法,保留作图痕迹）①先作∠AOB，使∠AOB=∠1.②在OA边上截取OC，使OC=a.③在OB边上截取OD，使OD=b.（2）利用刻度尺比较OC+OD与CD的大小.17．如图．B、C是线段AD上两点，且AB：BC：CD=3：2：5，E、F分别是AB、CD的中点，且EF=24，求线段AB、BC、CD的长．18．如图，已知线段AB，反向延长AB到点C，使AC=12AB，D是AC的中点，若CD=2，求AB的长.答案1．A2．B3．B4．D5．C6．A7．B8．D9．B10．B11．AB， C.12．8 cm或2 cm.13．②、④.14．4cm15．解：在直线l上顺次截取AD=b，DC=b，在线段AC上截取CB=a，则线段AB为所求作的线段.16．解：(1)根据以上步骤可作图形，如图，(2)通过利用刻度尺测量可知OC+OD>CD.17．设AB=3x，则BC=2x，CD=5x，∵E、F分别是AB、CD的中点，∴BE=32x，CF=52x，∵BE+BC+CF=EF,且EF＝24，∴32x+2x+52x=24，解得x=4，∴AB=12，BC=8，CD=20．18．∵D是AC的中点，∴AC=2CD，∵CD=2cm，∴AC=4cm，∵AC= 12 AB，∴AB=2AC，∴AB=2×4 cm =8cm。

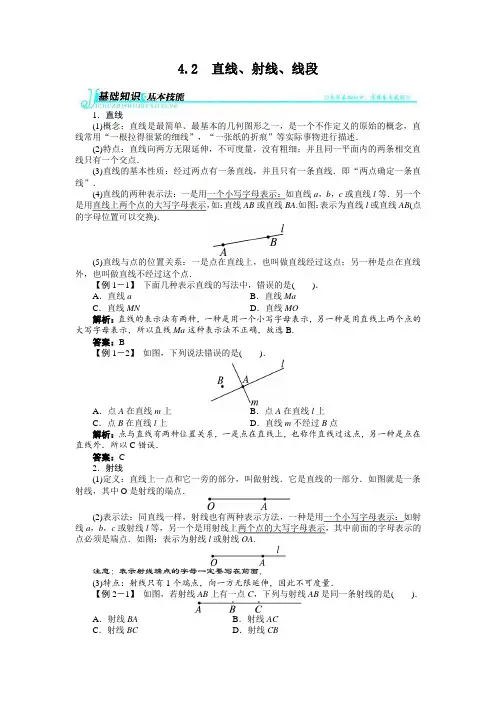

4.2 直线、射线、线段1．直线(1)概念：直线是最简单、最基本的几何图形之一，是一个不作定义的原始的概念，直线常用“一根拉得很紧的细线”，“一张纸的折痕”等实际事物进行描述．(2)特点：直线向两方无限延伸，不可度量，没有粗细；并且同一平面内的两条相交直线只有一个交点．(3)直线的基本性质：经过两点有一条直线，并且只有一条直线．即“两点确定一条直线”．(4)直线的两种表示法：一是用一个小写字母表示：如直线a，b，c或直线l等．另一个是用直线上两个点的大写字母表示，如：直线AB或直线BA.如图：表示为直线l或直线AB(点的字母位置可以交换)．(5)直线与点的位置关系：一是点在直线上，也叫做直线经过这点；另一种是点在直线外，也叫做直线不经过这个点．【例1－1】下面几种表示直线的写法中，错误的是()．A．直线a B．直线MaC．直线MN D．直线MO解析：直线的表示法有两种，一种是用一个小写字母表示，另一种是用直线上两个点的大写字母表示，所以直线Ma这种表示法不正确，故选B.答案：B【例1－2】如图，下列说法错误的是()．A．点A在直线m上B．点A在直线l上C．点B在直线l上D．直线m不经过B点解析：点与直线有两种位置关系，一是点在直线上，也称作直线过这点，另一种是点在直线外．所以C错误．答案：C2．射线(1)定义：直线上一点和它一旁的部分，叫做射线．它是直线的一部分．如图就是一条射线，其中O是射线的端点．(2)表示法：同直线一样，射线也有两种表示方法，一种是用一个小写字母表示：如射线a，b，c或射线l等，另一个是用射线上两个点的大写字母表示，其中前面的字母表示的点必须是端点．如图：表示为射线l或射线OA.注意：表示射线端点的字母一定要写在前面．(3)特点：射线只有1个端点，向一方无限延伸，因此不可度量．【例2－1】如图，若射线AB上有一点C，下列与射线AB是同一条射线的是()．A．射线BA B．射线ACC．射线BC D．射线CB解析：端点相同，在同一条直线上，且方向一致，就是同一条射线，所以B正确．答案：B3．线段(1)定义：直线上两点和它们之间的部分，叫做线段．它是直线的一部分．(2)特点：有两个端点，不能向两方无限延伸，因此它有长度，有大小．(3)表示法：同直线一样，线段也有两种表示法，一种是用一个小写字母表示，如线段a，b，c.另一种是用线段两个端点的大写字母表示．如图：可以表示为：线段AB或线段BA，或线段a.(4)线段的基本性质：两点的所有连线中，线段最短，简单的说成：“两点之间，线段最短．”意义：选取最短路线的原则和依据．(5)两点间的距离：连接两点的线段的长度，叫做这两点间的距离．破疑点线段的表示表示线段的两端点的字母可以交换，如线段AB也是线段BA，但端点字母不同线段就不一样．【例3】如图有几条直线？几条射线？几条线段？并写出．分析：直线主要看有几条线向两方无限延伸，图中只有一条；射线主要看端点，再看延伸方向，3个端点，所以有6条，线段主要是看端点，3个端点，所以有3条．解：有一条直线AB(或AC，AD，AE，BE，BD，CD，…)；射线有6条：CA，CB，DA，DB，EA，EB.线段有3条：CD，CE，DE.4.线段的画法(1)画一条线段等于已知线段画法：①测量法：用刻度尺先量出已知线段的长度，画一条等于这个长度的线段；②尺规法：如图：画一条射线AB，在这条射线上截取(用圆规)AC＝a.(2)画线段的和差测量法：量出每一条线段的长度，求出它们的和差，画一条线段等于计算结果的长度．如：已知线段a，b(a＞b)，画线段AB＝a－b，就是计算出a－b的长度，画出线段AB等于a－b 的长度即可．尺规法：如图，已知线段a，b，画一条线段，使它等于2b－a.画法：如图，①画一条射线AB，在这条射线上连续截取(用圆规)AC=2b，②再以A为一个端点，截取AD=a，那么DC=2b－a.【例4】如图，已知线段a，b，c，画一条线段，使它等于a＋b－c(用尺规法)．画法：如图，①画射线(直线也可)AB，在射线AB上分别截取AC＝a，CD＝b.②以D为一个端点在AD上截取DE＝c，线段AE即为所求．5．线段的比较(1)测量法：就是用刻度尺测量出两条线段的长度，再比较它们的大小．(2)叠合法：把两条线段的一端对齐，放在一起进行比较．如图：①若C 点落在线段AB 内，那么AB ＞AC ；②若C 点落在线段AB 的一个端点上，那么AB ＝AC ；③若C 点落在线段AB 外(准确的说是AB 的延长线上)，那么AB ＜AC .谈重点 线段的比较 用叠合法比较两条线段的大小，一端一定要对齐，看另一个端点的落点，测量法要注意单位的统一．【例5】 已知：如图，完成下列填空：(1)图中的线段有________、________、________、________、________、________共六条．(2)AB ＝________＋________＋________；AD ＝________＋________；CB ＝_______＋__________.(3)AC ＝AB －__________；CD ＝AD －__________＝BC －__________；(4)AB ＝__________＋__________.解析：根据图形和线段间的和差关系填空，注意(4)题有两种可能．答案：(1)AC AD AB CD CB DB(2)AC CD DB AC CD CD DB(3)CB AC DB(4)AD DB 或AC CB6．线段中点、线段等分点(1)定义：点M 把线段AB 分成相等的两条线段AM 与MB ，点M 叫做线段AB 的中点．(2)拓展：把一条线段分成相等的三条线段的点叫做这条线段的三等分点….(3)等量关系：在上图中：AM ＝BM ＝12AB ；2AM ＝2BM ＝AB . 【例6】 如图，点C 是线段AB 的中点．(1)若AB ＝6 cm ，则AC ＝__________cm.(2)若AC ＝6 cm ，则AB ＝__________cm.解析：若AB ＝6 cm ，那么AC ＝12AB ＝3(cm)． 若AC ＝6 cm ，那么AB ＝2AC ＝2×6＝12(cm)．答案：3 127．关于延长线的认识延长线是重要的，也是应用较多的几何术语，是初学者最易错，最不好理解的地方，下面介绍几种关于延长线的术语：如图(1)延长线段AB ，就是由A 往B 的方向延长，并且延长线一般在作图中都用虚线表示；如图(2)叫做反向延长线段AB ，就是由B 向A 的方向延长；如图(3)延长AB 到C ，就是到C 不再延长；如图(4)延长AB 到C ，使AB ＝BC ；如图(5)点C 在AB 的延长线上等．几种常见的错误，延长射线AB 或延长直线AB ，都是错误的，图(6)中只能反向延长射线AB .【例7－1】 若AC ＝12AB ，那么点C 与AB 的位置关系为( )． A ．点C 在AB 上 B ．点C 在AB 外C ．点C 在AB 延长线上D ．无法确定答案：D【例7－2】 画线段AB ＝5 cm ，延长AB 至C ，使AC ＝2AB ，反向延长AB 至E ，使AE ＝13CE ，再计算： (1)线段AC 的长；(2)线段AE ，BE 的长．分析：按要求画图．由画图过程可知：AC ＝2AB ，且C 在AB 的延长线上，所以AB ＝BC ＝12AC ，E 在AB 的反向延长线上，且AE ＝13CE ，所以AB ＝BC ＝AE ＝5 c m.解：如图：(1)因为AC ＝2AB ，所以BC ＝AB ＝5 cm ，所以AC ＝AB ＋BC ＝5＋5＝10 (cm)．(2)因为AE ＝13CE ，所以AE ＝AB ＝BC ＝5 cm ， 所以BE ＝AB ＋AE ＝5＋5＝10 (cm)．8.线段的计数公式及应用一条直线上有n 个点，如何不重复不遗漏地数出该直线上分布着多少条线段呢？以下图为例：为避免重复，我们一般可以按以下方法来数线段的条数：即A →AB ，AC ，AD ，B →BC ，BD ，C →CD ，线段总数为3＋2＋1＝6，若是更多的点，由以A 为顶点的线段的条数可以看出，每个点除了自身以外，和其他任何一个点都能组成一条线段，因此当有n 个点时，以A 为顶点的线段就有(n －1)条，同样以B 为顶点的线段也有(n －1)条，因此n 个顶点共有n (n －1)条线段；但由A 到B 得到的线段AB 和由B 到A 得到的线段BA 是同一条，而每条线段的数法都是如此，这样对于每一条线段都数了2次，所以除以2就是所得线段的实际条数，即当一条直线上有n 个点时，线段的总条数就等于12n (n －1)． 【例8－1】 从秦皇岛开往A 市的特快列车，途中要停靠两个站点，如果任意两站之间的票价都不相同，那么有多少种不同的票价？有多少种车票？分析：这个问题相当于一条直线上有4个点，求这条直线上有多少条线段．因为任意两站之间的票价都不相同，因此有多少条线段就有多少种票价，根据公式我们很快可以得出有6种不同的票价，因为任意两站往返的车票不一样，所以，从秦皇岛到达目的地有12种车票．解：当n ＝4时，有n (n －1)2＝4×(4－1)2＝6(种)不同的票价．车票有6×2＝12(种)．答：有6种不同的票价，有12种车票．【例8－2】 在1,2,3，…，100这100个不同的自然数中任选两个求和，则不同的结果有多少种？分析：本题初看似乎和线段条数的计数规律无关，但事实上，若把每个数都看成直线上的点，而把这两个数求和得到的结果看成是1条线段，则其中的道理就和直线上线段的计数规律是完全一致的，因而解法一样，直接代入公式计算即可求出结果．解：不同的结果共有：12n (n －1)＝12×100×(100－1)＝4 950(种)． 答：共有4 950种不同的结果． 9.与线段有关的计算和线段有关的计算主要分为以下三种情况：(1)线段的和差及有关计算，一般比较简单，根据线段间的和差由已知线段求未知线段．(2)有关线段中点和几等分点的计算，是本节的重点，其中以中点运用最多，这也是用数学推理的方式进行运算的开始．(3)综合性的运算，既有线段的和差，也有线段的中点，综合运用和差倍分关系求未知线段．解技巧 线段的计算 有关线段的计算都是由已知，经过和差或中点进行转化，求未知的过程，因此要结合图形，分析各段关系，找出它们的联系，通过加减倍分的运算解决．【例9－1】 如图，线段AB ＝8 cm ，点C 是AB 的中点，点D 在CB 上且DB ＝1.5 cm ，求线段CD 的长度．分析：根据中点关系求出CB ，再根据CD ＝CB －DB 求出CD .解：CB ＝12AB ＝12×8＝4(cm)，CD ＝CB －DB ＝4－1.5＝2.5(cm)． 答：线段CD 的长度为2.5 cm.【例9－2】 如图所示，线段AB ＝4，点O 是线段AB 上一点，C ，D 分别是线段OA ，OB 的中点，求线段CD 的长．解：由于C ，D 分别是线段OA ，OB 的中点，所以OC ＝12OA ，OD ＝12OB ，所以CD ＝12(OA ＋OB )＝12AB ＝12×4＝2. 答：线段CD 的长为2.10．直线相交时的交点数两条直线相交有1个交点，三条直线两两相交最多有3个交点，那么n 条直线两两相交最多有多少个交点？下面以5条直线两两相交最多有多少个交点为例研究：如图，当有5条直线时，每条直线上有4个交点，共计有(5－1)×5个交点，但图中交点A ，既在直线e 上也在直线a 上，因而多算了一次，其他交点也是如此，因而实际交点数是(5－1)×5÷2＝10个，同样的道理，当有n 条直线时，在没有共同交点的情况下，每条直线上有(n －1)个交点，共有n 条直线，交点总数就是n (n －1)个，但由于每一个点都数了两次，所以交点总数是12n (n －1)个． 【例10－1】 三条直线a ，b ，c 两两相交，有__________个交点( )．A ．1B ．2C ．3D ．1或3解析：三条直线a ，b ，c 两两相交的情形有两种，如图．答案：D【例10－2】 同一平面内的12条直线两两相交，(1)最多可以有多少个交点？(2)是否存在最多交点个数为10的情况？分析：(1)将n ＝12代入12n (n －1)中求出交点个数．(2)交点个数为10，也就是12n (n －1)＝10，即n (n －1)＝20，没有两个相邻整数的积是20，所以不存在最多交点个数是10的情况．解：(1)12条直线两两相交，最多可以有：12n (n －1)＝12×12×(12－1)＝66(个)交点． (2)不存在最多交点个数为10的情况．11.最短路线选择“两点之间，线段最短”是线段的一条重要性质，运用这个性质，可以解决一些最短路线选择问题．这类问题一般分两类：一类是选择路线，选择从A 到B 的最短路线，连接AB 所得到的线段就是；另一类是选择一个点，使这个点到A ，B 的距离之和最小，根据“两点之间，线段最短”这条线段上的任一点到A 到B 的距离之和都等于这条线段的长度，所以这条线段上的任一点都符合要求．但这类问题往往还有附加条件，如：这点还要在某条公路上，某条河上等，所以要满足所有条件．解技巧 求最短路线 对于第一类问题，只要将A ，B 放到同一个平面上，连接AB 即可得到所需线路．对于第二类问题，连接AB ，它们的交点一般就是所求的点．【例11】 如图(1)，一只壁虎要从圆柱体A 点沿着表面尽可能快的爬到B 点，因为B 点处有它要吃的一只蚊子，则它怎样爬行路线最短？分析：要想求最短路线，必须将AB 放置到一个平面上，根据“两点之间，线段最短”，连接AB ，所得路线就是所求路线，因此将圆柱体的侧面展开如图(2)所示，连接AB ，则AB 是壁虎爬行的最短路线．解：在圆柱上，标出A ，B 两点，将圆柱的侧面展开(如图(2))，连接AB ，再将圆柱复原，会得到围绕圆柱的一条弧线，这条线就是所求最短路线．析规律 立体图形中的最短路线 在立体图形中研究两点之间最短路径问题时，通常把立体图形展开成平面图形，转化为平面图形中的两点间的距离问题，再用平面内“两点之间，线段最短”求解．。

人教版数学七年级上册4.2《直线、射线与线段》教学设计1一. 教材分析《直线、射线与线段》是人教版数学七年级上册第4章第2节的内容。

这一节主要介绍直线、射线和线段的定义及其性质。

直线没有端点，无限延伸；射线有一个端点，无限延伸；线段有两个端点，有限长度。

本节内容是学生初步认识几何图形的基础，对于培养学生的空间想象能力和逻辑思维能力具有重要意义。

二. 学情分析七年级的学生已经初步掌握了实数的概念，具备了一定的抽象思维能力。

但学生在几何方面的知识较为薄弱，对于直线、射线和线段的直观理解尚需加强。

此外，学生的空间想象力有待提高，因此，在教学过程中，需要注重培养学生的空间想象能力和逻辑思维能力。

三. 教学目标1.理解直线、射线和线段的定义及其性质。

2.能够正确识别直线、射线和线段，并运用它们解决实际问题。

3.培养学生的空间想象能力和逻辑思维能力。

四. 教学重难点1.直线、射线和线段的定义及其性质。

2.直线、射线和线段的识别和运用。

五. 教学方法1.采用直观演示法，通过教具展示直线、射线和线段的特征，帮助学生建立直观的认识。

2.采用讲授法，讲解直线、射线和线段的性质，引导学生理解并掌握知识点。

3.采用实践操作法，让学生动手操作，巩固对直线、射线和线段的理解。

4.采用问题驱动法，引导学生思考和探讨直线、射线和线段在实际问题中的应用。

六. 教学准备1.教具：直线、射线和线段的模型或图片。

2.教学PPT：包含直线、射线和线段的定义、性质及应用实例。

3.练习题：包括选择题、填空题和解答题，用于巩固所学知识。

七. 教学过程1.导入（5分钟）利用教具展示直线、射线和线段的模型或图片，引导学生观察和思考它们的特征。

提问：你们认为直线、射线和线段有什么区别和联系？2.呈现（10分钟）通过PPT呈现直线、射线和线段的定义及其性质。

讲解直线的定义：直线没有端点，无限延伸。

讲解射线的定义：射线有一个端点，无限延伸。

讲解线段的定义：线段有两个端点，有限长度。

特征 性质 比较线段 的大小
重要提示
内容
(1)连接AB,就是要画出以A、B为端点的线段, 不要向任何一方延伸; (2)画一条线段等于已知线段a,可以用圆规在 射线AC上截取AB=a,也可以先量出线段a的 长度,再画一条等于这个长度的线段
图例
有两个端点,不可延伸,可度量
两点之间,线段最短
(1)度量法:用刻度尺量出两条线段的长度,再比较两者的大小; (2)叠合法:把要比较的两条线段移到同一条直线上,使它们的一个端点重合,另一个端点落在 重合的端点的同一侧,进行比较
(1)两点间的距离:连接两点间的线段的长度,叫做这两点间的距离; (2)线段的中点一定在线段上; (3)“线段”是一个几何图形,而“线段的长度”是一个正数,二者是有区别的,不要混淆
.
例3 如图4-2-3,点A,B,C,D是直线l上的四个点,则图中共有几条线段?
图4-2-3 解析 解法一:(端点确定法) 以点A为左端点的线段有3条:线段AB,线段AC,线段AD;以点B为左端点 的线段有2条:线段BC和线段BD;以点C为左端点的线段有1条:线段CD. 因此共有3+2+1=6(条)线段. 说明:用端点确定法确定线段条数时,直线上的任意一点只能作为左端 点(或右端点),否则线段会重复. 解法二:(画线确定法) 先从左边第一个点(A)开始向右依次画弧线,共有3条,再从第二个点(B) 开始向右依次画弧线,共有2条,再从第三个点(C)开始向右画弧线,共有1 条,最后一点不再考虑.故题图中共有3.+2+1=6(条)线段.
图4-2-5 (2)将射线反向延伸就可得到直线;将线段向一方延伸就可得到射线;将 线段向两方延伸就可得到直线.
.
2.三者的区别如下表:
直线
