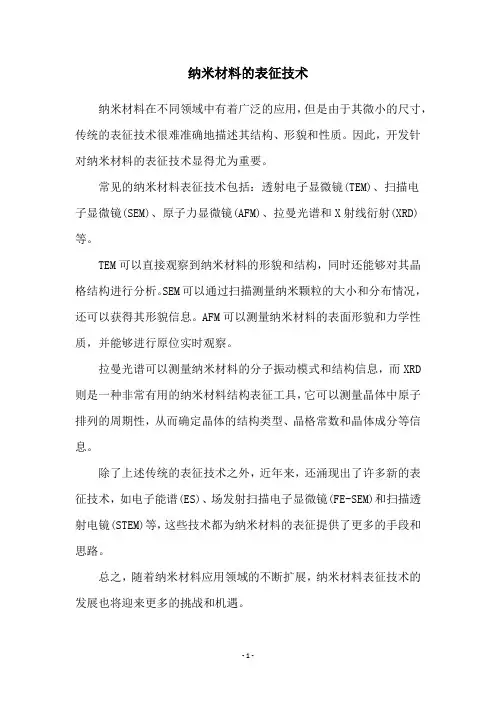

纳米材料的表征技术
纳米材料在不同领域中有着广泛的应用，但是由于其微小的尺寸，传统的表征技术很难准确地描述其结构、形貌和性质。

因此，开发针对纳米材料的表征技术显得尤为重要。

常见的纳米材料表征技术包括：透射电子显微镜(TEM)、扫描电
子显微镜(SEM)、原子力显微镜(AFM)、拉曼光谱和X射线衍射(XRD)等。

TEM可以直接观察到纳米材料的形貌和结构，同时还能够对其晶格结构进行分析。

SEM可以通过扫描测量纳米颗粒的大小和分布情况，还可以获得其形貌信息。

AFM可以测量纳米材料的表面形貌和力学性质，并能够进行原位实时观察。

拉曼光谱可以测量纳米材料的分子振动模式和结构信息，而XRD 则是一种非常有用的纳米材料结构表征工具，它可以测量晶体中原子排列的周期性，从而确定晶体的结构类型、晶格常数和晶体成分等信息。

除了上述传统的表征技术之外，近年来，还涌现出了许多新的表征技术，如电子能谱(ES)、场发射扫描电子显微镜(FE-SEM)和扫描透射电镜(STEM)等，这些技术都为纳米材料的表征提供了更多的手段和思路。

总之，随着纳米材料应用领域的不断扩展，纳米材料表征技术的发展也将迎来更多的挑战和机遇。

- 1 -。

扫描隧道显微镜与原子力显微镜原理及应用介绍扫描隧道显微镜（Scanning Tunneling Microscope，简称STM）和原子力显微镜（Atomic Force Microscope，简称AFM）是近代纳米科技研究中最常用的两种显微镜。

它们的工作原理基于量子力学和原子间相互作用的特性，能够在原子尺度上对材料进行高分辨率的观察和测量。

本文将对这两种显微镜的原理和应用进行详细介绍。

一、扫描隧道显微镜（Scanning Tunneling Microscope，简称STM）STM是由布特和罗人于1982年发明的一种高分辨率的表面形貌和电子性质的检测仪器。

它的工作原理基于电子的量子隧穿效应。

当一个金属探针在纳米尺度上与样品表面非常靠近时，由于量子隧穿效应的存在，探针上的电子会通过真空隧穿到样品表面，形成一晶格单位长度上的隧穿电流。

通过控制探针和样品之间的距离，并测量隧穿电流的变化，就可以在纳米尺度上对样品表面的形貌和电导率进行高分辨率的成像。

STM的应用非常广泛。

首先，它可以用于表面形貌的观察和测量。

利用STM的纳米尺度分辨率，可以研究材料表面的形貌结构，比如晶体表面、纳米颗粒的形貌等。

其次，STM可以用于电子能级的探测。

通过测量隧穿电流的大小和变化，可以了解样品的电子性质，比如导体与绝缘体的电子分布、局域缺陷的电子能级等。

另外，STM还可以用于表面化学反应的研究。

通过在STM系统中加入气体环境和局部加热等手段，可以直接观察表面化学反应的过程和反应产物等。

二、原子力显微镜（Atomic Force Microscope，简称AFM）AFM是由盖柏勒（Gerd Binnig）和罗隆德（Heinrich Rohrer）于1986年发明的一种非接触式的力学检测器。

它的工作原理基于探针尖端与表面之间的力的相互作用。

AFM采用非接触的方式，将探针尖端靠近样品表面，并通过测量探针向上弯曲或偏移的程度，来推测表面的形貌和性质。

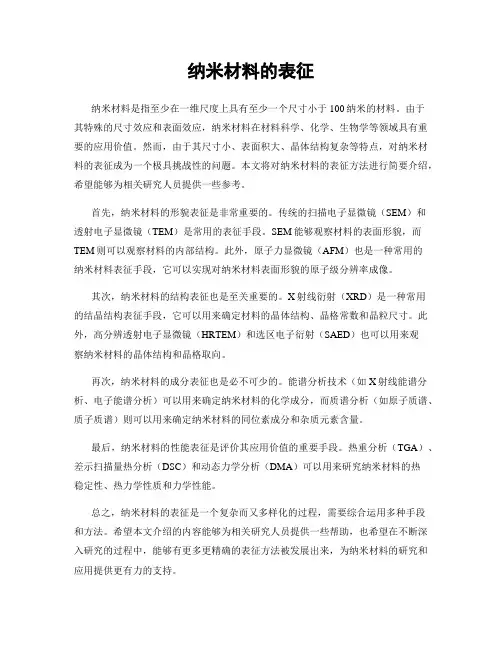

纳米材料的表征纳米材料是指至少在一维尺度上具有至少一个尺寸小于100纳米的材料。

由于其特殊的尺寸效应和表面效应，纳米材料在材料科学、化学、生物学等领域具有重要的应用价值。

然而，由于其尺寸小、表面积大、晶体结构复杂等特点，对纳米材料的表征成为一个极具挑战性的问题。

本文将对纳米材料的表征方法进行简要介绍，希望能够为相关研究人员提供一些参考。

首先，纳米材料的形貌表征是非常重要的。

传统的扫描电子显微镜（SEM）和透射电子显微镜（TEM）是常用的表征手段。

SEM能够观察材料的表面形貌，而TEM则可以观察材料的内部结构。

此外，原子力显微镜（AFM）也是一种常用的纳米材料表征手段，它可以实现对纳米材料表面形貌的原子级分辨率成像。

其次，纳米材料的结构表征也是至关重要的。

X射线衍射（XRD）是一种常用的结晶结构表征手段，它可以用来确定材料的晶体结构、晶格常数和晶粒尺寸。

此外，高分辨透射电子显微镜（HRTEM）和选区电子衍射（SAED）也可以用来观察纳米材料的晶体结构和晶格取向。

再次，纳米材料的成分表征也是必不可少的。

能谱分析技术（如X射线能谱分析、电子能谱分析）可以用来确定纳米材料的化学成分，而质谱分析（如原子质谱、质子质谱）则可以用来确定纳米材料的同位素成分和杂质元素含量。

最后，纳米材料的性能表征是评价其应用价值的重要手段。

热重分析（TGA）、差示扫描量热分析（DSC）和动态力学分析（DMA）可以用来研究纳米材料的热稳定性、热力学性质和力学性能。

总之，纳米材料的表征是一个复杂而又多样化的过程，需要综合运用多种手段和方法。

希望本文介绍的内容能够为相关研究人员提供一些帮助，也希望在不断深入研究的过程中，能够有更多更精确的表征方法被发展出来，为纳米材料的研究和应用提供更有力的支持。

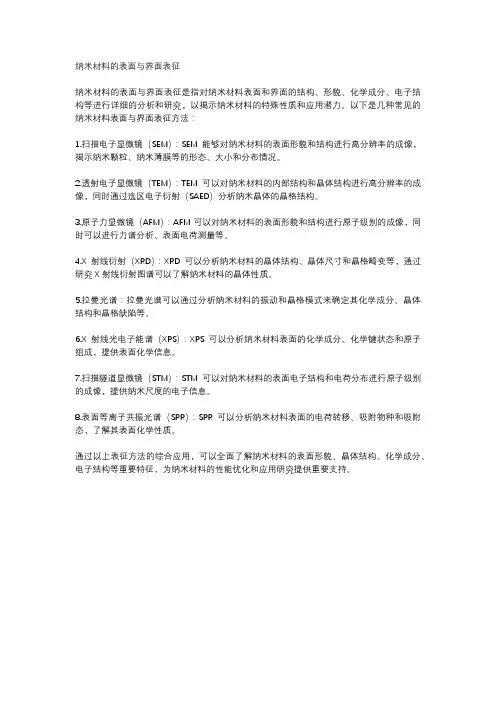

纳米材料的表面与界面表征
纳米材料的表面与界面表征是指对纳米材料表面和界面的结构、形貌、化学成分、电子结构等进行详细的分析和研究，以揭示纳米材料的特殊性质和应用潜力。

以下是几种常见的纳米材料表面与界面表征方法：
1.扫描电子显微镜（SEM）：SEM能够对纳米材料的表面形貌和结构进行高分辨率的成像，揭示纳米颗粒、纳米薄膜等的形态、大小和分布情况。

2.透射电子显微镜（TEM）：TEM可以对纳米材料的内部结构和晶体结构进行高分辨率的成像，同时通过选区电子衍射（SAED）分析纳米晶体的晶格结构。

3.原子力显微镜（AFM）：AFM可以对纳米材料的表面形貌和结构进行原子级别的成像，同时可以进行力谱分析、表面电荷测量等。

4.X射线衍射（XRD）：XRD可以分析纳米材料的晶体结构、晶体尺寸和晶格畸变等，通过研究X射线衍射图谱可以了解纳米材料的晶体性质。

5.拉曼光谱：拉曼光谱可以通过分析纳米材料的振动和晶格模式来确定其化学成分、晶体结构和晶格缺陷等。

6.X射线光电子能谱（XPS）：XPS可以分析纳米材料表面的化学成分、化学键状态和原子组成，提供表面化学信息。

7.扫描隧道显微镜（STM）：STM可以对纳米材料的表面电子结构和电荷分布进行原子级别的成像，提供纳米尺度的电子信息。

8.表面等离子共振光谱（SPR）：SPR可以分析纳米材料表面的电荷转移、吸附物种和吸附态，了解其表面化学性质。

通过以上表征方法的综合应用，可以全面了解纳米材料的表面形貌、晶体结构、化学成分、电子结构等重要特征，为纳米材料的性能优化和应用研究提供重要支持。

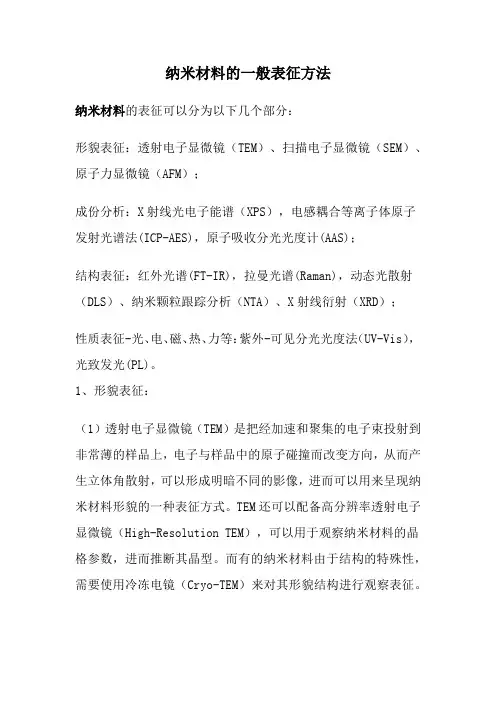

纳米材料的一般表征方法纳米材料的表征可以分为以下几个部分：形貌表征：透射电子显微镜（TEM）、扫描电子显微镜（SEM）、原子力显微镜（AFM）；成份分析：X射线光电子能谱（XPS），电感耦合等离子体原子发射光谱法(ICP-AES)，原子吸收分光光度计(AAS)；结构表征：红外光谱(FT-IR)，拉曼光谱(Raman)，动态光散射（DLS）、纳米颗粒跟踪分析（NTA）、X射线衍射（XRD）；性质表征-光、电、磁、热、力等：紫外-可见分光光度法（UV-Vis），光致发光(PL)。

1、形貌表征：（1）透射电子显微镜（TEM）是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射，可以形成明暗不同的影像，进而可以用来呈现纳米材料形貌的一种表征方式。

TEM还可以配备高分辨率透射电子显微镜（High-Resolution TEM），可以用于观察纳米材料的晶格参数，进而推断其晶型。

而有的纳米材料由于结构的特殊性，需要使用冷冻电镜（Cryo-TEM）来对其形貌结构进行观察表征。

（2）扫描电子显微镜（SEM）利用聚焦的很窄的高能电子束来扫描样品，通过电子束与样品间的相互作用，来激发各种物理信息，对这些信息进行收集、放大、再成像以达到对样品微观形貌表征的目的。

SEM也广泛用于纳米材料形貌的表征分析。

（3）原子力显微镜（AFM）可以在大气和液体环境下对样品进行纳米区域的物理性质进行探测（包括形貌），以高倍率观察样品表面，而不需要进行其他制样处理，可用于几乎所有样品（对表面光洁度有一定要求），就可以得到样品表面的三维形貌图象。

2、成份分析：（1）X射线光电子能谱（XPS）为化学研究提供分子结构和原子价态方面的信息，纳米材料通过XPS分析其原子价态，这些信息往往与其自身性能密切相关。

（2）ICP-AES主要用来测定岩石、矿物、金属等样品中数十种元素的含量。

（3）AAS可以用来测定样品中的元素含量。

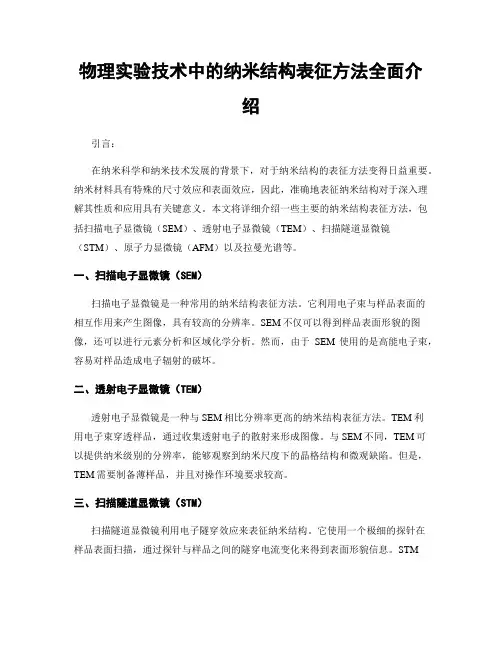

物理实验技术中的纳米结构表征方法全面介绍引言：在纳米科学和纳米技术发展的背景下，对于纳米结构的表征方法变得日益重要。

纳米材料具有特殊的尺寸效应和表面效应，因此，准确地表征纳米结构对于深入理解其性质和应用具有关键意义。

本文将详细介绍一些主要的纳米结构表征方法，包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、扫描隧道显微镜（STM）、原子力显微镜（AFM）以及拉曼光谱等。

一、扫描电子显微镜（SEM）扫描电子显微镜是一种常用的纳米结构表征方法。

它利用电子束与样品表面的相互作用来产生图像，具有较高的分辨率。

SEM不仅可以得到样品表面形貌的图像，还可以进行元素分析和区域化学分析。

然而，由于SEM使用的是高能电子束，容易对样品造成电子辐射的破坏。

二、透射电子显微镜（TEM）透射电子显微镜是一种与SEM相比分辨率更高的纳米结构表征方法。

TEM利用电子束穿透样品，通过收集透射电子的散射来形成图像。

与SEM不同，TEM可以提供纳米级别的分辨率，能够观察到纳米尺度下的晶格结构和微观缺陷。

但是，TEM需要制备薄样品，并且对操作环境要求较高。

三、扫描隧道显微镜（STM）扫描隧道显微镜利用电子隧穿效应来表征纳米结构。

它使用一个极细的探针在样品表面扫描，通过探针与样品之间的隧穿电流变化来得到表面形貌信息。

STM可以实现原子级别的分辨率，能够观察到纳米尺度下的原子排列和电荷分布。

但是，STM只能用于导电性样品，并且对操作环境要求较高。

四、原子力显微镜（AFM）原子力显微镜也是一种常用的纳米结构表征方法。

它利用探针与样品之间的相互作用力来获取表面拓扑信息。

AFM可以实现原子级别的分辨率，能够观察到纳米尺度下的表面形貌和力学性质。

与STM相比，AFM适用于导电性和非导电性样品，并且对操作环境要求较低。

五、拉曼光谱拉曼光谱是一种通过激光散射来表征纳米结构的方法。

它利用样品中的分子振动模式产生的光散射谱来获取信息。

拉曼光谱可以提供样品的成分分析、晶格结构分析和表面增强拉曼散射等信息。

纳米材料实验中的表征方法近年来，由于纳米材料在各个领域的应用越来越广泛，对其性质和结构的研究也变得日益重要。

纳米材料的尺寸小于100纳米，具有独特的物理、化学和机械性质，但其特殊性也给人们在实验中的表征带来了许多挑战。

为了获得关于纳米材料的详细信息，科学家们开发了一系列高级表征方法，从而进一步了解纳米材料的结构和性能。

本文将探讨几种常见的纳米材料表征方法。

一、透射电子显微镜（TEM）透射电子显微镜是一种广泛应用于纳米材料研究的高分辨率显微镜。

通过将电子束传输到纳米材料上，并以高分辨率对透射电子图像进行记录，TEM可以提供有关纳米材料的形貌和晶体结构的详细信息。

此外，通过选择不同的探测器，可以获得纳米材料的成分和化学结构。

二、扫描电子显微镜（SEM）与TEM不同，扫描电子显微镜主要用于获得纳米材料的表面形貌信息。

电子束会扫描纳米材料的表面，并通过检测出射的次级电子或后向散射电子来创建图像。

SEM可以提供高分辨率的表面形貌图像，从而使科学家们能够观察纳米材料的起伏、孔洞和晶粒的分布。

三、原子力显微镜（AFM）原子力显微镜是一种基于力学测量的表面分析技术。

它利用纳米尺度的探针，在纳米材料表面扫描并对表面的力进行测量。

AFM可以提供纳米材料的三维形貌和材料性质的信息，如硬度、摩擦力和粘附力。

由于其高分辨率和多功能性，AFM被广泛应用于纳米材料的研究和开发。

四、拉曼光谱拉曼光谱是一种利用激光照射纳米材料并测量其散射光谱的无损分析技术。

通过观察分子或晶体的特征散射光，拉曼光谱提供了关于纳米材料的结构、组成和化学键的信息。

此外，拉曼光谱还可以用于研究纳米材料表面的分子吸附、相变和化学反应。

五、X射线衍射（XRD）X射线衍射是一种常用的结晶学技术，可用于研究纳米材料的晶体结构和晶格参数。

通过照射纳米材料样品，并测量散射X射线的角度和强度，科学家们可以推断出纳米材料的晶体结构、晶格常数和晶体粒径等信息。

XRD广泛用于纳米材料的质量控制、相变研究和纳米晶体生长等方面。

纳米尺度下的材料表征方法与技巧随着纳米科技的不断发展，纳米材料的研究和应用已经深入到各个领域。

纳米材料的特殊性质和表征成为了研究人员关注的焦点之一。

在纳米尺度下，传统的材料表征方法已经无法满足需求，因此发展出了一系列针对纳米材料的表征方法与技巧。

本文将介绍几种常见的纳米尺度下的材料表征方法，并探讨其应用和局限性。

一、透射电子显微镜（TEM）透射电子显微镜是研究纳米尺度材料中结构和成分的重要工具。

TEM可以提供高分辨率的成像，并能够观察到材料的晶格结构、界面和缺陷等信息。

通过TEM，研究人员可以直接观察到纳米尺度下的材料形貌和结构特征，如颗粒大小、形状和分布等。

然而，TEM的应用也存在一些限制。

首先，样品制备对于TEM观察非常关键，需要制备出透明度较高的薄片样品。

其次，TEM对于样品的尺寸有一定要求，太小的样品可能会导致信号噪音比较大。

二、原子力显微镜（AFM）原子力显微镜是一种能够实现纳米尺度下的表面形貌和机械性能表征的工具。

AFM通过探针与样品表面的相互作用，可以测量出样品表面的高度和力学性质。

通过AFM，研究人员可以观察到纳米尺度下的表面形貌、纳米颗粒的尺寸和形状，甚至可以对纳米颗粒进行力学测试。

然而，AFM也存在一些局限性。

首先，AFM的观察范围相对较小，一次只能观察到个别颗粒。

其次，AFM的准确度受到多种因素的影响，如探针质量、环境湿度等。

三、拉曼光谱拉曼光谱是一种基于物质分子的振动和旋转能级跃迁而产生的光谱。

利用激光照射材料，测量散射的光强度和频移，可以得到纳米材料的化学成分和结构信息。

通过拉曼光谱，研究人员可以检测到纳米材料的结构、晶格振动和分子间相互作用等信息。

然而，拉曼光谱也存在一些挑战。

首先，信号强度较弱，需要较长的测量时间。

其次，对于一些化学组成较复杂的材料，拉曼光谱的解析和归属可能较为困难。

四、X射线衍射（XRD）X射线衍射是一种通过材料晶体结构对X射线的衍射现象进行分析的方法。

显微镜的STM原理与AFM基本原理介绍STM概述1982年，国际商业机器公司苏黎世实验室的G..Binnig和HeinrichRohrer 及其同事们共同研制成功了世界上第一台新型的表面分析仪器—扫描隧道显微镜(ScanningTunnelingMicroscope，简称STM)。

STM的出现，使人类第一次能够实时地观察单个原子在物质表面的排列状态，研究与表面电子行为有关的物理和化学性质，在表面科学、材料科学等领域的研究中具有重大的意义和广阔的应用前景，被国际科学界公认为八十年代世界十大科技成就之一。

为表彰STM的发明者们对科学研究的杰出贡献，1986年宾尼和罗雷尔因此获得诺贝尔物理学奖。

STM是继高分辨透射电子显微镜，场离子显微镜之后，第三种在原子尺度观察物质表面结构的显微镜，其分辨率在水平方向可达0.1nm，垂直方向可达0.01nm，它的出现标志着纳米技术研究的一个最重大的转折，甚至可以标志着纳米技术研究的正式起步，这是因为STM具有原子和纳米尺度的分析和加工的能力。

使用STM，在物理学和化学领域，可用于研究原子之间的微小结合能，制造人造分子；在生物学领域，可用于研究生物细胞和染色体内的单个蛋白质和DNA 分子的结构，进行分子切割和组装手术；在材料学领域，可以用于分析材料的晶格和原子结构，考察晶体中原子尺度上的缺陷；在微电子领域，则可以用于加工小至原子尺度的新型量子器件。

STM的工作原理STM是利用量子隧道效应工作的。

若以金属针尖为一电极，被测固体样品为另一电极，当他们之间的距离小到1nm左右时，就会出现隧道效应，电子从一个电极穿过空间势垒到达另一电极形成电流。

且其中Ub：偏置电压；k：常数，约等于1，Φ1/2：平均功函数，S：距离。

从上式可知，隧道电流与针尖样品间距S成负指数关系。

对于间距的变化非常敏感。

因此，当针尖在被测样品表面做平面扫描时，即使表面仅有原子尺度的起伏，也会导致隧道电流的非常显著的、甚至接近数量级的变化。
