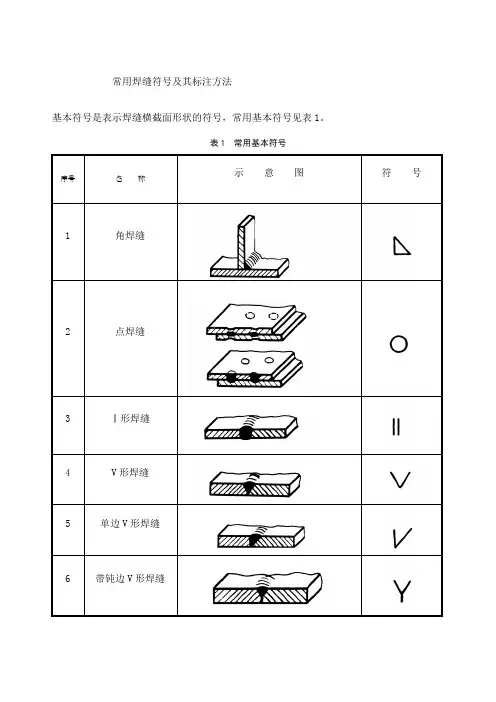

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝５单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4、1、２在焊接标注时,焊缝得基本符号必须标注。
４、1、3 对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4、2 辅助符号4、2、1 辅助符号就是表示焊缝表面形状特征得符号,见表2。
表2 辅助符号序号名称示意图符号标注示例说明１平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4、2、2 对焊缝得表面无要求时,则不标注辅助符号。
4、3 补充符号4、３、1 补充符号就是为了补充说明焊缝得某些特征而采用得符号，见表３。
４、3、2 当焊缝具有表3所列特征时，则必须标注相应得补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝,底面有垫板２三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明4、4 尺寸符号４、4、1 常用尺寸符号见表４,表中各尺寸符号,在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度ｃSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d４焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为ｌ焊缝间距为e焊缝段(点）数n ５焊缝长度ｌ６焊缝段（点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为Ｋ相同焊缝处数为N4、4、2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝缝焊缝7表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度cⅠ形焊缝焊缝厚度S焊缝宽为c焊缝厚为S3熔核直径d塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5焊缝长度l6焊缝段(点)数n7相同焊缝处数d角焊缝焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。
为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。
焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。
接下来，让我们详细了解一下焊接符号的世界。
焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。
基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。
常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。
2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。
3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。
4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。
辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。
例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。
补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。
比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。
焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。
这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。
指引线一般由箭头线和基准线组成。
箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。
在实际应用中，焊接符号的组合方式多种多样。
例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。
而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。
此外，还有一些特殊的焊接符号需要注意。
比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。
常用焊缝符及其标注方法全焊缝符号是指对焊接过程中产生的焊缝进行标记和表示的一种方法，常用的焊缝符号主要有直缝、搭接缝、角焊缝、对焊缝和环焊缝等。
下面将对常用焊缝符号及其标注方法进行详细介绍。
1.直缝焊缝符号：直缝焊缝符号表示两个零件通过直缝焊接的连接方式。
标注时通常使用一条直线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"XX"表示焊缝尺寸。
例如，一个直缝焊缝符号为直线上方加"W"，下方加"6"，表示使用焊接方法W，焊缝尺寸为6mm。
2.搭接焊缝符号：搭接焊缝符号表示通过将两个零件搭接在一起，然后进行焊接的连接方式。
标注时使用一条横线表示焊缝，而且焊缝上方和下方都需要进行标注。
上方标注加上符号"W"表示焊接方法，下方标注加上符号"XY"表示焊缝尺寸。
例如，一个搭接焊缝符号为横线上方加"W"，下方加"8X10"，表示使用焊接方法W，焊缝尺寸为8mm（横向）和10mm（纵向）。
3.角焊缝符号：角焊缝符号表示通过将两个零件以角度焊接在一起的连接方式。
标注时使用一个三角形表示焊缝，并在三角形上方加上符号"W"表示焊接方法，下方加上符号"ZZ"表示焊缝尺寸。
例如，一个角焊缝符号为三角形上方加"W"，下方加"8"，表示使用焊接方法W，焊缝尺寸为8mm。
4.对焊缝符号：对焊缝符号表示通过将两个零件对接在一起进行焊接的连接方式。
标注时使用两条平行线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"AB"表示焊缝尺寸。
例如，一个对焊缝符号为两条平行线上方加"W"，下方加"4X6"，表示使用焊接方法W，焊缝尺寸为4mm（横向）和6mm（纵向）。
常用焊缝符号及其标注方法1. 引言焊接是一种常见的金属连接方法，通过熔化金属材料并使其冷却后形成连接。
在焊接中，焊缝符号的使用非常重要，用于标注不同类型的焊接缝以及其具体特征。
本文将介绍常用的焊缝符号及其标注方法，以帮助读者正确理解和应用焊缝符号。
2. 焊缝符号的根本元素焊缝符号主要由直线、箭头和特定的图形组成。
下面是一些常见的焊缝符号元素的介绍：2.1 直线直线用于表示焊缝的位置和形状。
直线可以是水平的、垂直的或者倾斜的，具体取决于焊缝的方向。
直线的长度和粗细可以根据实际需要进行调整。
2.2 箭头箭头用于表示焊接的方法和技术要求。
箭头的形状可以有多种，用以表示不同的焊接方法，例如直线箭头表示单面焊，双线箭头表示双面焊，焊缝中间有符号表示局部焊等。
2.3 图形图形用于表示焊缝的具体形状和特征。
常见的图形包括圆形、V形、U形等，用以表示不同形状的焊缝。
图形的大小和比例可以根据实际需要进行调整。
3. 常见的焊缝符号及其标注方法下面是几种常见的焊缝符号及其标注方法的介绍：3.1 焊角符号焊角符号用于表示焊缝的角度。
常见的焊角符号包括直角符号和斜角符号。
直角符号用直线和直角符号表示，斜角符号用斜线和直角符号表示。
焊角符号一般位于焊缝的一侧，用于标注焊缝的角度大小。
3.2 焊缝长度符号焊缝长度符号用于表示焊缝的长度。
焊缝长度符号一般位于焊缝两端，用于标注焊缝的长度。
长度可以用具体数值表示，也可以用符号表示。
3.3 焊缝形状符号焊缝形状符号用于表示焊缝的形状。
常见的焊缝形状符号包括V形符号、U形符号等。
焊缝形状符号一般位于焊缝的一侧，用于标注焊缝的形状。
3.4 焊缝类型符号焊缝类型符号用于表示不同类型的焊缝。
常见的焊缝类型符号包括直角焊缝符号、T形焊缝符号等。
焊缝类型符号一般位于焊缝的一侧，用于标注焊缝的类型。
4. 焊缝符号的标注方法在使用焊缝符号进行标注时，应遵循以下一些根本原那么：4.1 符号位置焊缝符号应放置在焊缝的一侧，并且与焊缝相连。
