互换性与技术测量答案版(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三、填空题1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。
2．不完全互换是指＿＿。
3．完全互换是指＿＿。
4．实际偏差是指＿＿，极限偏差是指＿＿。
5．孔和轴的公差带由＿＿决定大小，由＿＿决定位置。
6．轴φ50js8，其上偏差为＿＿mm，下偏差为＿＿mm。
7．孔φ65 的公差等级为＿＿，基本偏差代号为＿＿。
8．尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是＿＿mm，最小极限尺寸是＿＿mm。
9．孔尺寸φ48P7，其基本偏差是＿＿μm，最小极限尺寸是＿＿mm。
10．φ50H10的孔和φ50js10的轴，已知IT10=，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。
11．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ，公差为，则它的上偏差是＿＿mm，下偏差是＿＿mm。
12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
13．φ45+mm孔的基本偏差数值为＿＿，φ轴的基本偏差数值为＿＿mm。
14．国家标准对未注公差尺寸的公差等级规定为＿＿。
某一正方形轴，边长为25mm，今若按IT14确定其公差，则其上偏差为＿＿mm，下偏差为＿＿mm。
15．属于较高和中等精度的公差等级有＿＿，用于精密配合或重要配合处。
16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
若给定任意时，其公差带是＿区域。
18．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
19．当给定一个方向时，对称度的公差带形状是＿＿。
20．轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是＿＿。
21．由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
《互换性与测量技术基础》(第三版)课后习题答案第一章习题及答案1-1 什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？答：同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中去，并达到使用要求，这种特性就叫互换性。
互换性给产品的设计、制造和使用维修都带来了很大方便。
它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则。
1-2 完全互换和不完全互换有何区别？各用于什么场合？答：互换程度不同：完全互换是同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中而满足使用要求；不完全互换是同一规格的零部件，需要经过挑选、调整或修配，再装配到机器中去才能使用要求。
当使用要求和零件制造水平、经济效益没有矛盾，即机器部件装配精度不高，各零件制造公差较大时，可采用完全互换进行零件生产；反之，当机器部件装配精度要求较高或很高，零件制造公差较小时，采用不完全互换。
1-5 下面两列数据属于哪种系列？公比为多少？（ 1 ）电动机转速： 375 ， 750 ， 1500 ， 3000 ，、、、（ 2 ）摇臂钻床的主参数（钻孔直径）： 25 ， 40 ， 63 ， 80 ， 100 ， 1 25等答：（ 1 ）此系列为派生系列： R40/12 ，公比为（ 2 ）此系列为复合系列，前三个数为 R5 系列，后三位为 R10 系列。
补充题：写出 1 ～ 100 之内的派生系列 R20/3 和 R10/2 的优先数常用值。
答： R20/3 ： 1.00 ， 1.40 ， 2.00 ， 2.80 ， 4.00 ， 5.60 ， 8.00 ， 11.2 ，16.0 ， 22.4 ， 31.5 ， 45.0 ， 63.0 ， 90.0R10/2 ： 1.00 ， 1.60 ， 2.50 ， 4.00 ， 6.30 ， 10.0 ， 16.0 ， 25.0 ， 40.0 ，63.0 ， 100第二章习题及答案2-5 （略）2-9 试从 83 块一套的量块中，同时组合下列尺寸： 48.98mm ， 29.875mm ，10.56mm 。
《互换性与技术测量基础，主编：胡凤兰》课后习题答案 P39 第1章课后作业1.1（1）正确。
原因：一般情况下，实际尺寸越接近基本尺寸说明制造的误差越小。
（2）错误。
原因：规定的是公差带的宽度，不是位置，没有正负。
（3）错误。
原因：配合是由孔、轴的配合性质、装配等综合因素决定，不是由零件的加工精度决定。
但在通常情况下，加工精度高，可在一定程度上提高配合精度。
（4）正确。
原因：过渡配合必须保证最大过盈量和最小间隙的要求。
（5）错误。
原因：可能是过渡配合，配合公差是孔、轴公差之和。
1.2（1）①28，②孔，③下偏差为零，④正值，⑤轴，⑥上偏差为零，⑦负值（2）①基孔制，②基轴制，③基孔制，④定值刀具、量具的规格和数量（3）①20，②01，③18，④5到12级（4）①间隙，②过盈，③过渡，④间隙1.3基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔0500032012..++φ 12φ 05012.φ 03212.φ +0.050 +0.032 0.018 轴0720053060..++φ 60φ 07260.φ 05360.φ +0.072 +0.053 0.019 孔0410060030..--φ 30φ 95929.φ 94029.φ -0.041 -0.060 0.021 轴0050034050..+-φ 50φ 00550.φ 96649.φ +0.005 -0.034 0.0391.4（1）50φ +0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 +0.064 0.078 间隙（2）25φ -0.014 -0.035 0.021 0 +0.013 0.013 -0.014 -0.048 -0.031 0.034 过盈（3）80φ +0.005 -0.041 0.046 0 -0.030 0.030 +0.035 -0.041 -0.003 0.076 过渡1.5（1）020*******..--φ，（2）1000146060..--φ，（3）0180002050..++φ，（4）020*******..++φ，（5）1420080050..++φ，（6）0170042040..--φ，（7）0021030.-φ，（8）023080.±φ1.6（1）618h φ，（2）9120H φ，（3）750e φ，（4）865M φ1.7解：因要求最大间隙为+0.013，最大过盈为-0.021，所以需采用过渡配合在没有特殊要求的前提下，一般采用基孔制配合，并根据工艺等价的要求，孔的公差等级要低于轴1至2个公差等级。
一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。
（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。
（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（）6．配合H7/g6比H7/s6要紧。
（）7．孔、轴公差带的相对位置反映加工的难易程度。
（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
（）9．基轴制过渡配合的孔，其下偏差必小于零。
（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。
（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）14．配合公差的大小，等于相配合的孔轴公差之和。
（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。
（）16．滚动轴承内圈与轴的配合，采用基孔制。
（）17．滚动轴承内圈与轴的配合，采用间隙配合。
（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。
（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。
（）20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。
（）21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。
（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。
（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。
（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。
（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。
（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。
互换性与技术测量习题答案(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性？互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。
设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。
2）对零部件加工方面。
零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。
3）在装配过程方面。
零部件具有互换性，有利于专业化分散生产，集中装配。
所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。
4）对机器使用和维修方面。
当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。
1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。
不完全互换应用于机器装配精度高的场合。
1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。
（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。
答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K为校准级，用来校准0、1、2、3级量块。

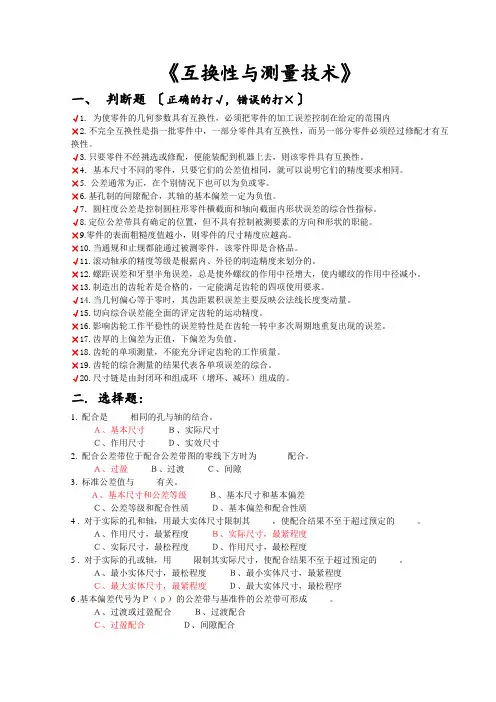

《互换性与测量技术》一、判断题〔正确的打√，错误的打×〕√1. 为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内×2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。
√3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
×4．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
×5. 公差通常为正，在个别情况下也可以为负或零。
×6.基孔制的间隙配合，其轴的基本偏差一定为负值。
√7．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
√8.定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。
×9.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
×10.当通规和止规都能通过被测零件，该零件即是合格品。
√11.滚动轴承的精度等级是根据内、外径的制造精度来划分的。
×12.螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。
×13.制造出的齿轮若是合格的，一定能满足齿轮的四项使用要求。
√14.当几何偏心等于零时，其齿距累积误差主要反映公法线长度变动量。
√15.切向综合误差能全面的评定齿轮的运动精度。
×16.影响齿轮工作平稳性的误差特性是在齿轮一转中多次周期地重复出现的误差。
×17.齿厚的上偏差为正值，下偏差为负值。
×18.齿轮的单项测量，不能充分评定齿轮的工作质量。
×19.齿轮的综合测量的结果代表各单项误差的综合。
√20.尺寸链是由封闭环和组成环（增环、减环）组成的。
二. 选择题:1. 配合是_____相同的孔与轴的结合。
Ａ、基本尺寸Ｂ、实际尺寸Ｃ、作用尺寸Ｄ、实效尺寸2. 配合公差带位于配合公差带图的零线下方时为_______配合。
题目：凡是合格的零件一定具有互换性。
选项A：对
选项B：错
答案：错
题目：基本偏差确定公差带的位置，标准公差数值确定公差带的大小。
选项A：对
选项B：错
答案：对
题目：基本偏差代号为A-H的孔与h轴配合必组成过盈配合。
选项A：对
选项B：错
答案：错
题目：相互配合的孔和轴，其基本尺寸必须相同。
选项A：对
选项B：错
答案：对
题目：基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
选项A：对
选项B：错
答案：错
题目：某尺寸的公差越大，则尺寸精度越低。
选项A：对
选项B：错
答案：对
题目：某一零件的实际尺寸正好等于其基本尺寸，则该尺寸必然合格。
选项A：对
选项B：错
答案：错
题目：由于基本偏差为靠近零线的那个偏差，因而一般以数值小的那个偏差作为基本偏差。
选项A：对
选项B：错
答案：错
题目：Φ25d5、Φ25d6、Φ25d7的ei相等，只是其es不同。
选项A：对
选项B：错
答案：错
题目：不论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。
选项A：对
选项B：错
答案：对
题目：必须把零件的加工误差控制在给定的公差范围内。
选项A：对
选项B：错
答案：对。
《互换性与技术测量(第六版)》习题参考答案绪言0-1题：写出R10中从250～3150的优先数。
解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 0-2题：写出R10/3中从0.012～100的优先数系的派生数系。
解：公比q10/3= 3；由R10中的每逢3个取一个数，优先数系如下：0.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。
0-3题：写出R10/5中从0.08～25的优先数系的派生数系。
解：公比q10/5=5；由R10中的每逢5个取一个数，优先数系如下：0.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1-1题 1.1231-2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H1-3题 （1）为基孔制的间隙配合φ+ 0 - H8最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜配合公差为：f T =0.066㎜r 6φ+ 0 - H7 +0.060+0.041最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜+ 0 - H8孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜4（2）为基轴制的过渡配合（5）为基孔制的过盈配合1-4题φ+ 0 - 孔、轴公差：h T =0.021㎜, s T =0.013㎜；配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 配合的公差：f T =0.034㎜φ+ 0 - H7 u 6+0.235+0.210孔、轴公差：h T =0.040㎜,s T =0.025㎜； 配合的极限：Ymax=-0.235㎜，Ymin=-0.17㎜ 配合的公差：f T =0.065㎜；5（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h ---1-5题 （1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U（3） Ф6078k H 或Ф4078h K（1-6题）孔与轴的线胀大系数之差：△6105.11=⨯=α/℃, 降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X max 和 X min 相同)。
