纳米硅的制备及其应用研究随着科技的不断进步和发展,人类对材料的需求也在不断地增加。
近年来,纳米技术得到了广泛的关注和研究,纳米硅因其特殊的物理化学性质和潜在的应用价值,成为了研究的热点之一。
本文将着重探讨纳米硅的制备方法以及在不同领域的应用研究。
一、纳米硅的制备方法1. 等离子体化学气相沉积法等离子体化学气相沉积法是一种常用的制备纳米硅的方法,它利用高温等离子体反应室中的化学反应,沉积在基板上。
该方法可以制备出单晶纳米硅。
它的优点是产量高,纯度高,但是制备过程需要高温和高真空环境。
2. 溶胶凝胶法溶胶凝胶法是一种将有机或无机前驱体在溶液中进行水解缩聚,形成胶体体系并进行热处理制备纳米硅的方法。
该方法制备出来的纳米硅具有较高的度规整和纯度,但是制备时间长,部分溶剂可能对环境不利。
3. 水热合成法水热合成法是一种利用热量和压力条件下特定化学反应生成纳米硅的方法。
该方法对操作条件要求不高,制备速度较快,但是制备的纳米硅容易受到杂质的污染,产物不容易控制。
二、纳米硅的应用研究1. 生物医学应用纳米硅因其特殊的物理化学性质和生物相容性,在生物医学领域中得到了广泛的应用。
例如,将纳米硅导入生物体内,可以在细胞膜上显示出强烈的荧光信号,并成为生物荧光探针的发展方向。
纳米硅还可以作为抗菌剂、药物载体用于生物医学材料中。
2. 电子信息领域纳米硅在电子信息领域中也具有潜在的应用价值。
如在显示器材料中加入纳米硅,可以优化显示器的性能,提高显示质量。
还可以将纳米硅作为纳米级的半导体材料用于微电子学器件加工中。
3. 能源材料纳米硅在能源领域应用较广。
在太阳能电池中,纳米硅可以作为光敏剂,通过光电转化将光能转化为电能。
同样在储能领域,纳米硅也可以作为超级电容器和锂离子电池等高性能电池的材料。
三、结论纳米技术是时下研究的热点之一,而纳米硅作为其中的一员,在不同领域拥有着广泛的应用前景。
本文对纳米硅制备和应用方面的研究进行了探讨,并简单介绍了纳米硅在生物医学、电子信息和能源材料等领域中的应用,但是纳米材料的研究需要付出大量的时间和金钱代价,因此我们也需要进行精益求精、保持谨慎的态度,更好地实现其应用价值。
纳米银复合材料的制备及其生物活性研究近年来,纳米技术的发展已经在许多领域得到了广泛的应用,其中纳米材料的特殊物性使其成为研究热点。
其中,纳米银复合材料是一类具有良好生物活性的材料,在生物医学领域应用广泛。
本文将介绍纳米银复合材料的制备方法及其生物活性研究进展。
一、纳米银复合材料的制备方法目前,纳米银复合材料的制备方法有很多种,主要包括物理法、化学法和生物法三种。
其中,化学法制备的纳米银复合材料应用最为广泛。
1. 物理法物理法制备纳米银复合材料包括溅射法、磁控溅射法和高能球磨法。
这些方法制备的纳米银颗粒粒径一般在10~100 nm之间,具有很高的晶格度和稳定性。
而由于这些方法制备过程中需要高温、高能、真空等特殊条件,导致制备成本较高,且所得产物晶粒尺寸难以控制。
2. 化学法化学法制备纳米银复合材料包括溶胶凝胶法、沉淀法、还原法、微波合成法等。
其中,还原法是目前应用最为广泛的一种方法。
该方法通过还原银离子制备纳米银颗粒,可以在常温下制备,且使用简单、成本低廉。
同时,该方法也可制备出形貌和结构不同的纳米银颗粒,如球形、棒状、四面体等。
由于该方法不需要高温、高能等特殊制备条件,因此,制备成本也相对较低。
3. 生物法生物法制备纳米银复合材料包括细菌法、真菌法、酵母法等。
这些方法主要利用了特定微生物的代谢产物,如还原酶等,来制备纳米银颗粒。
这种方法不仅环保、低成本,而且易于控制纳米颗粒粒径和形态。
但是,使用这种方法需要建立稳定的微生物培养体系,制备过程比较繁琐。
二、纳米银复合材料的生物活性研究纳米银复合材料由于表面积大、反应活性高、生物相容性良好等特点,具有广泛的应用前景。
目前,纳米银复合材料在医学领域、食品安全、环境污染等方面得到了广泛研究和应用。
1. 抗菌性能纳米银复合材料具有优异的抗菌性能,可广泛应用于水净化、医疗器械、餐具等领域。
研究表明,纳米银颗粒能够与细菌细胞膜上的蛋白质、DNA等结合,引起其结构和功能的改变,导致细胞死亡或抑制细胞生长。
纳米纤维材料的研究进展纳米纤维材料的研究一直是材料科学领域的热门研究课题。
随着技术的不断发展,纳米纤维材料在生物医学、能源、环境科学等领域的应用也越来越广泛。
本文将介绍纳米纤维材料的最新研究进展。
一、制备方法的发展制备纳米纤维材料的方法有很多种,其中最为常用的两种方法是电纺和纳米纤维喷射技术。
电纺技术是利用高电场将高分子材料从喷嘴中拉伸成具有纳米级直径的纤维,该方法性能稳定,容易控制纤维直径,广泛应用于生物医学和能源领域。
纳米纤维喷射技术是通过将溶剂和高分子材料混合后,在高电压作用下形成细流,然后在空气中干燥,形成纳米纤维材料。
该方法制备速度快且适用于大规模生产,广泛应用于过滤分离和防护领域。
二、性能的优化在制备过程中,我们可以通过改变材料性质,调整制备条件等方法来优化纳米纤维材料的性能。
例如,将碳纤维和氧化石墨烯等材料引入到纳米纤维中,可以提高其机械性能和导电性能,并且扩展了其应用范围。
同时,通过改变纤维的表面性质、制备条件等方法,可以调节其疏水性、亲水性和稳定性等性质,以适应具体应用的要求。
此外,在生物医学领域中,我们还可以将生物活性物质与纳米纤维材料相结合,来实现纳米级别的药物送达和控释,这些都是优化纳米纤维材料性能的有效方法。
三、应用领域的拓宽在生物医学领域,纳米纤维材料已被广泛应用于组织工程和药物传递。
例如,可以通过改变纤维直径、表面性质等方法来模拟人体组织结构,帮助细胞生长和组织修复。
此外,在药物传递方面,纳米纤维材料可以将药物嵌入纳米纤维中,实现长时间的缓释和比常规药物更好的传递效果。
在能源领域,纳米纤维材料可以通过利用其高比表面积和大量的活性位点来提高储能和催化性能。
例如,在锂离子电池中,纳米纤维材料可以提高电极材料的比表面积,从而提高电池的能量密度和循环寿命。
在催化领域,纳米纤维材料可以通过高效的可控晶核成核和生长来制备高效的催化剂,提高化学反应效率。
在环境科学领域,纳米纤维材料可以通过改变其表面性质,实现高效的分离、去污和环境修复等应用。
纳米纤维材料的制备及应用研究进展随着科技的不断发展和人们对生活质量要求的提高,纳米技术越来越受到人们的关注。
纳米技术是通过自组装和自组装性的理论基础,设计和制备具有纳米尺度结构的新材料。
其中,纳米纤维作为一种重要的纳米材料,由于其特殊的性质和广泛的应用前景,吸引了众多科学家的研究。
一、纳米纤维的制备方法:1.电纺法制备:电纺法是目前制备纳米纤维最常用的方法之一,其制备原理是通过利用高电场作用下纤维素溶液表面的荷电作用将喷涌出的液滴逐渐拉伸成纳米级尺寸的纤维。
电纺法制备的纳米纤维具有较高的比表面积、较好的孔结构和悬浮性,因此被广泛应用于材料、能源、生物医学、环保等领域。
2.气相沉积法制备:气相沉积法制备纳米纤维技术是利用化学气相沉积技术,通过控制反应温度、压力和气体流量等工艺条件,在陶瓷、金属、半导体等材料基底上形成纳米级尺寸的纤维。
该方法可以制备出高度纯净和高结晶度的材料纳米纤维,但需要复杂的真空设备,成本较高。
二、纳米纤维材料的应用:1.生物医学领域:纳米纤维作为一种具有生物相容性、可降解、高比表面积、高孔隙率的生物材料,被广泛应用于修复组织、制造3D支架、制备组织工程等方面。
同时,具有药物载体、细胞培养和诊断、生物传感器等免疫分析方面的应用潜力。
2.环境保护领域:纳米纤维材料在环境保护领域的应用主要体现在水处理、废气处理、液态催化剂等方面。
通过制备新型的纳米纤维材料,提高其润湿性、晶体结构、表面活性位点等,在环境中吸附、催化、分解有害物质,具备重要的环保应用价值。
3.能源领域:纳米纤维在能源领域中的应用包括燃料电池、锂离子电池、超级电容器等,利用其高比表面积、高电导性、高反应活性等特点,来提高能量传输和储存的效率。
4.材料领域:纳米纤维材料在材料领域中的应用非常广泛,包括塑料、橡胶、金属、陶瓷等材料的增强、传热性能改善、制备纳米复合材料等方面。
三、纳米纤维材料的未来发展:目前,虽然纳米纤维材料的研究已经取得了一定的进展,但是其制备工艺和应用技术还存在着许多挑战和难点。
CdS纳米材料的制备及其电学性质研究近年来,纳米领域的发展引起了人们极大的兴趣和热情,纳米材料逐渐成为材料科学研究的热点之一。
CdS纳米材料作为一种新型半导体材料,具有许多优良的电学、光学性质,在光电领域、生物医学领域等方面具有广泛的应用前景。
本文将介绍CdS纳米材料的制备方法及其电学性质研究进展。
一、 CdS纳米材料的制备方法CdS纳米材料的制备方法主要包括物理和化学两种方法。
物理方法包括凝聚态法、气相法、水热法等,化学方法包括溶胶-凝胶法、水热法、微乳法等。
1、水热法水热法是一种简单、低成本的化学制备方法。
通过在高温高压下使CdS纳米晶体自组装形成,能够得到高质量的CdS纳米材料。
水热法制备CdS纳米材料的步骤主要包括如下几个步骤:(1)溶液混合:将Cd(NO3)2和Na2S溶解在去离子水中,得到CdS纳米材料的前体溶液。
(2)反应条件:将前驱体溶液放入高温高压反应体系中,在一定的反应时间内进行反应。
(3)沉淀和清洗:将反应后的CdS沉淀通过离心分离,用去离子水进行多次清洗,保证产品纯度。
2、微乳法微乳法是一种新型的化学制备方法,与传统的溶胶-凝胶法相比,微乳法可以得到更为均匀的CdS纳米材料。
其制备步骤如下:(1)制备微乳:将表面活性剂、油、水混合物通过高能超声波或机械搅拌等方法均匀搅拌,制备微乳。
(2)CdS纳米材料的合成:在微乳中加入Cd(NO3)2和Na2S溶液混合,充分混合后进行加热反应。
(3)清洗和分离:将反应产生的CdS纳米材料用去离子水洗涤清洗,并离心分离沉淀,得到CdS纳米粒子。
二、CdS纳米材料的电学性质研究CdS纳米材料的电学性质是其应用范围的决定因素之一,研究CdS纳米材料的电学性质对于其应用具有重要的意义。
CdS纳米材料的电学性质主要包括导电性、能带结构和光电特性等。
1、导电性CdS纳米材料的导电性受到其晶体结构和尺寸等多种因素的共同影响。
研究发现,CdS纳米材料呈现出明显的尺寸效应,纳米粒子尺寸越小,其导电性越强。

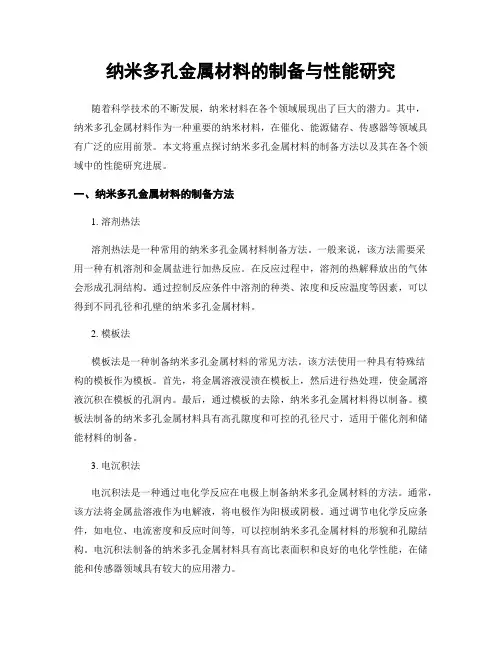

纳米多孔金属材料的制备与性能研究随着科学技术的不断发展,纳米材料在各个领域展现出了巨大的潜力。
其中,纳米多孔金属材料作为一种重要的纳米材料,在催化、能源储存、传感器等领域具有广泛的应用前景。
本文将重点探讨纳米多孔金属材料的制备方法以及其在各个领域中的性能研究进展。
一、纳米多孔金属材料的制备方法1. 溶剂热法溶剂热法是一种常用的纳米多孔金属材料制备方法。
一般来说,该方法需要采用一种有机溶剂和金属盐进行加热反应。
在反应过程中,溶剂的热解释放出的气体会形成孔洞结构。
通过控制反应条件中溶剂的种类、浓度和反应温度等因素,可以得到不同孔径和孔壁的纳米多孔金属材料。
2. 模板法模板法是一种制备纳米多孔金属材料的常见方法。
该方法使用一种具有特殊结构的模板作为模板。
首先,将金属溶液浸渍在模板上,然后进行热处理,使金属溶液沉积在模板的孔洞内。
最后,通过模板的去除,纳米多孔金属材料得以制备。
模板法制备的纳米多孔金属材料具有高孔隙度和可控的孔径尺寸,适用于催化剂和储能材料的制备。
3. 电沉积法电沉积法是一种通过电化学反应在电极上制备纳米多孔金属材料的方法。
通常,该方法将金属盐溶液作为电解液,将电极作为阳极或阴极。
通过调节电化学反应条件,如电位、电流密度和反应时间等,可以控制纳米多孔金属材料的形貌和孔隙结构。
电沉积法制备的纳米多孔金属材料具有高比表面积和良好的电化学性能,在储能和传感器领域具有较大的应用潜力。
二、纳米多孔金属材料的性能研究1. 催化性能纳米多孔金属材料在催化领域中展现出了重要的应用价值。
首先,由于其高比表面积和多孔结构,纳米多孔金属材料具有较高的反应活性。
其次,纳米多孔金属材料具有可调控的孔径尺寸和孔隙结构,可以提供更多的活性位点,有利于催化反应的进行。
最后,纳米多孔金属材料还具有较好的传质能力和稳定性,能够提高催化反应的效率和持久性。
2. 能源储存性能在能源储存领域,纳米多孔金属材料也显示出了良好的性能。

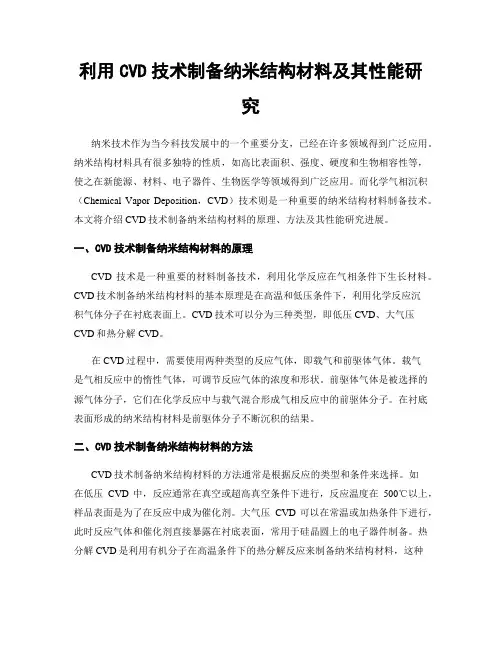

利用CVD技术制备纳米结构材料及其性能研究纳米技术作为当今科技发展中的一个重要分支,已经在许多领域得到广泛应用。
纳米结构材料具有很多独特的性质,如高比表面积、强度、硬度和生物相容性等,使之在新能源、材料、电子器件、生物医学等领域得到广泛应用。
而化学气相沉积(Chemical Vapor Deposition,CVD)技术则是一种重要的纳米结构材料制备技术。
本文将介绍CVD技术制备纳米结构材料的原理、方法及其性能研究进展。
一、CVD技术制备纳米结构材料的原理CVD技术是一种重要的材料制备技术,利用化学反应在气相条件下生长材料。
CVD技术制备纳米结构材料的基本原理是在高温和低压条件下,利用化学反应沉积气体分子在衬底表面上。
CVD技术可以分为三种类型,即低压CVD、大气压CVD和热分解CVD。
在CVD过程中,需要使用两种类型的反应气体,即载气和前驱体气体。
载气是气相反应中的惰性气体,可调节反应气体的浓度和形状。
前驱体气体是被选择的源气体分子,它们在化学反应中与载气混合形成气相反应中的前驱体分子。
在衬底表面形成的纳米结构材料是前驱体分子不断沉积的结果。
二、CVD技术制备纳米结构材料的方法CVD技术制备纳米结构材料的方法通常是根据反应的类型和条件来选择。
如在低压CVD中,反应通常在真空或超高真空条件下进行,反应温度在500℃以上,样品表面是为了在反应中成为催化剂。
大气压CVD可以在常温或加热条件下进行,此时反应气体和催化剂直接暴露在衬底表面,常用于硅晶圆上的电子器件制备。
热分解CVD是利用有机分子在高温条件下的热分解反应来制备纳米结构材料,这种方法常用于制备碳纳米管。
在CVD技术中,需要严格控制反应条件,如温度、反应气体流量、压力、反应时间等,以保证纳米结构材料的合成质量。
三、CVD技术制备纳米结构材料的性能研究进展CVD技术制备的纳米结构材料具有许多独特的性能,如高比表面积、强度、硬度和生物相容性等,且这些性能可以通过引入有机物或杂质来改变。

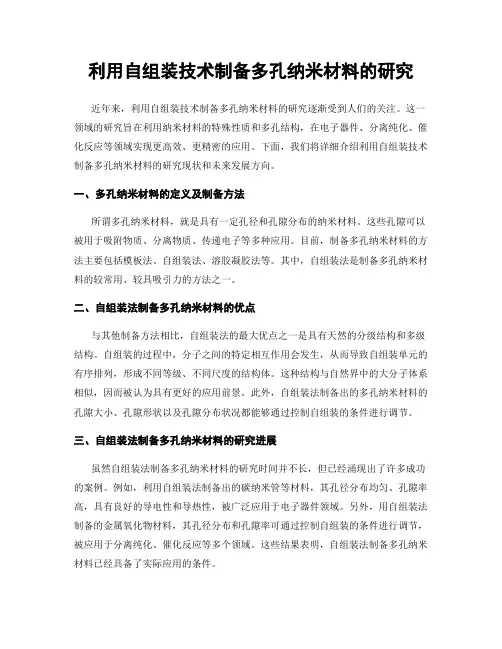

利用自组装技术制备多孔纳米材料的研究近年来,利用自组装技术制备多孔纳米材料的研究逐渐受到人们的关注。
这一领域的研究旨在利用纳米材料的特殊性质和多孔结构,在电子器件、分离纯化、催化反应等领域实现更高效、更精密的应用。
下面,我们将详细介绍利用自组装技术制备多孔纳米材料的研究现状和未来发展方向。
一、多孔纳米材料的定义及制备方法所谓多孔纳米材料,就是具有一定孔径和孔隙分布的纳米材料。
这些孔隙可以被用于吸附物质、分离物质、传递电子等多种应用。
目前,制备多孔纳米材料的方法主要包括模板法、自组装法、溶胶凝胶法等。
其中,自组装法是制备多孔纳米材料的较常用、较具吸引力的方法之一。
二、自组装法制备多孔纳米材料的优点与其他制备方法相比,自组装法的最大优点之一是具有天然的分级结构和多级结构。
自组装的过程中,分子之间的特定相互作用会发生,从而导致自组装单元的有序排列,形成不同等级、不同尺度的结构体。
这种结构与自然界中的大分子体系相似,因而被认为具有更好的应用前景。
此外,自组装法制备出的多孔纳米材料的孔隙大小、孔隙形状以及孔隙分布状况都能够通过控制自组装的条件进行调节。
三、自组装法制备多孔纳米材料的研究进展虽然自组装法制备多孔纳米材料的研究时间并不长,但已经涌现出了许多成功的案例。
例如,利用自组装法制备出的碳纳米管等材料,其孔径分布均匀、孔隙率高,具有良好的导电性和导热性,被广泛应用于电子器件领域。
另外,用自组装法制备的金属氧化物材料,其孔径分布和孔隙率可通过控制自组装的条件进行调节,被应用于分离纯化、催化反应等多个领域。
这些结果表明,自组装法制备多孔纳米材料已经具备了实际应用的条件。
四、自组装法制备多孔纳米材料的未来发展虽然目前自组装法制备多孔纳米材料已经取得了一定的进展,但仍面临着一些挑战和难题。
例如,多孔纳米材料的制备过程需要耗费大量的时间和成本,限制了其规模化应用的进程;另外,多孔纳米材料的稳定性和可靠性等问题,也需要进一步解决。
静电纺丝法制备金属纳米材料的研究静电纺丝法是一种制备纳米材料的技术,通过将高压电场应用于高分子液体来制备纤维和纳米颗粒,该技术已被成功地应用于制备金属纳米材料。
本文将详细介绍静电纺丝法制备金属纳米材料的研究进展、方法和应用。
研究进展近年来,金属纳米材料已成为纳米技术中最活跃的领域之一。
静电纺丝法制备金属纳米材料是一种重要的方法,可以得到高纯度、高质量和高控制度的金属纳米材料。
例如,Lu等人利用静电纺丝法成功制备了Cu、Ag、Au、Pt等多种金属纳米粒子,粒径范围从几十到几百纳米,形状可以是球形、棒形或星形等。
方法静电纺丝法是一种简单、快速、易于控制的技术,可以利用低成本的设备制备高质量的金属纳米材料。
该方法主要包括两个步骤:溶液制备和纺丝过程。
首先,选择合适的金属盐溶液,并将其与高分子溶液混合。
然后,通过静电纺丝装置在极性电极之间施加高电压,形成锥形液滴并进行拉伸,最终形成纳米颗粒。
纺丝过程可以通过改变静电纺丝装置的参数进行调节,例如电压、距离和喷射速率等。
应用利用静电纺丝法制备的金属纳米材料具有许多应用前景,例如电子材料、生物传感器、催化剂和表面增强拉曼光谱等。
其中,金属纳米粒子作为表面增强拉曼光谱(SERS)的基本成分,已被广泛应用于化学、生物医学、环境和食品等领域中的分析和检测。
此外,金属纳米粒子还具有许多其他应用,比如制备导电材料、催化有机反应、制备基于纳米光学的光学器件等。
总结静电纺丝法是制备金属纳米材料的重要方法之一,具有高效、低成本和高质量的优点。
已有许多研究表明该方法可以用于制备多种类型的金属纳米材料,并在许多领域中取得了广泛的应用。
相信随着研究的不断发展,静电纺丝法制备金属纳米材料的研究将会取得更大的进展和应用。
纳米材料的制备方法及其应用研究进展纳米材料是一种具有特殊物性和应用潜力的材料,其制备方法多种多样。
本文将介绍几种常见的纳米材料制备方法,并概述其在各个领域的应用研究进展。
一种常见的纳米材料制备方法是溶剂热法。
该方法通过在有机溶剂中加热混合物来控制反应速率,从而合成纳米材料。
溶剂热法可以用于合成各种纳米材料,如金属纳米粒子、金属氧化物纳米粒子和功能性纳米材料等。
例如,金属纳米粒子在催化、传感和生物医学领域具有重要应用。
另一种常见的制备方法是气相沉积法,其中包括化学气相沉积(CVD)和物理气相沉积(PVD)等方法。
化学气相沉积法是通过气体化学反应在固体表面上合成纳米材料的一种方法。
例如,碳纳米管和二维石墨烯就可以通过化学气相沉积法合成。
物理气相沉积法则主要是通过物质的凝聚在固体表面形成纳米材料。
溶胶凝胶法是一种常见的溶液制备纳米材料的方法。
该方法主要通过将溶解在溶剂中的金属离子或有机物与沉淀剂反应,形成胶体溶胶,并通过热处理产生凝胶材料。
该方法的优点是简单、制备周期短,且可以制备多种纳米材料。
该方法常用于制备氧化物基材料、过渡金属化合物纳米粒子等。
此外,还有电化学法、凝胶法、溶胶法、机械合金法、磁控溅射法等多种制备纳米材料的方法。
纳米材料具有较大的比表面积和特殊的物理、化学、力学等特性,因此在各个领域有广泛的应用研究。
在材料科学领域,纳米材料被用于制备高性能电池、储能材料、高性能催化剂等。
在电子学领域,纳米材料被用于制备高密度存储器、导电纳米墨等。
在医学领域,纳米材料被用于制备载药纳米粒子、仿生材料等。
在环境科学和能源领域,纳米材料被用于制备高效光催化剂、污水处理材料等。
尽管纳米材料在各个领域存在着广泛的应用前景,但其制备方法和应用研究仍然面临着诸多挑战。
例如,在大规模生产纳米材料过程中存在的成本和环境问题;纳米材料的生物相容性和毒性问题等。
因此,未来的研究还需要对纳米材料的制备方法和应用性能进行更深入的研究和探索,以推动纳米材料的应用进一步发展。
纳米材料的制备方法及其应用研究纳米材料作为当前最热门的研究领域之一,其制备方法和应用也一直备受关注。
纳米材料的研究和应用涉及到许多领域,如材料科学、化学、生物学、医学等等。
本文将重点探讨纳米材料的制备方法以及其在各个领域的应用研究。
一、纳米材料的制备方法1.1 机械法制备机械法是通过机械碾磨等方法制备纳米材料。
这种方法通常需要使用高速旋转的球磨机来对原材料进行研磨,可以获得尺寸稳定、形状规则的纳米粒子。
机械法制备的纳米材料在吸附、催化等方面应用广泛。
1.2 化学合成法制备化学合成法是通过化学反应来制备纳米材料。
这种方法可以根据不同的反应条件来控制纳米材料的形状、大小和结构等特性。
化学合成法是常用的纳米材料制备方法之一,例如常见的溶胶-凝胶法、气相沉积法、水热法等。
1.3 生物法制备生物法通过微生物、植物或动物等生物体来制备纳米材料,这种方法近年来得到了广泛应用。
生物法制备的纳米材料具有良好的生物相容性和可再生性,在生物医学、环境保护等领域具有广阔的应用前景。
二、纳米材料的应用研究2.1 纳米材料在医学领域中应用纳米材料在医学领域中的应用是近年来最受关注的一个领域。
纳米材料具有较大的比表面积、特殊催化性能和药物递送等特性,可以应用于肿瘤治疗、医学影像、生物检测等方面。
其中,纳米颗粒的药物递送系统具有较高的生物利用度和更迅速的药物放药速度,能够将药物更精确地释放到病灶处,减轻病人的痛苦。
2.2 纳米材料在环境领域中应用纳米材料在环境领域中的应用主要有净化水质、处理废物等方面。
纳米材料具有活性高、吸附能力强、抗生物腐蚀等特性,在水处理、废物处理等方面都有良好的应用前景。
例如,纳米颗粒可以通过吸附废物、分离杂质、杀死有害微生物等方法清洁水源、污水等。
2.3 纳米材料在能源领域中应用随着世界能源危机加剧,研究能源新材料的需求越发迫切。
纳米材料在能源领域中的应用主要有太阳能电池、燃料电池,储能装置等方面,主要是因为纳米材料本身具有良好的催化性、电化学活性和热稳定性等特性。
新型材料制备技术研究进展随着科学技术的不断进步,新材料的研究和制备也得到了极大的发展。
在基础科学研究和工程实际应用中,新型材料具有很大的潜力,对新材料制备技术的探索和研究也成为当前科学界热门话题之一。
本文将对新型材料制备技术的研究进展进行综述。
一、纳米材料的制备技术纳米材料是一种具有特殊性质的新型材料,具有很好的光学、电学、机械和化学性质。
在纳米材料的制备技术方面,研究者们主要关注两种制备方法:物理制备和化学制备。
物理制备方法包括气相沉积、物理溅射和热蒸发等。
气相沉积是一种利用高温、高压和惰性气体的物理制备方法,具有制备高质量纳米材料的优点。
物理溅射是一种将超高真空下的固体靶材制成薄膜的方法。
热蒸发则是在真空系统中利用热量将固体物质转化为气态物质,再沉积在基底上的方法。
化学制备方法包括溶胶-凝胶法、水热法和微乳液法等。
溶胶-凝胶法是利用凝胶化学反应制备纳米材料的方法,其制备过程简单,而且可以以低温方式得到高质量材料。
水热法是利用水相化学反应制备纳米材料的方法,这种方法具有简单、安全、环保等特点。
微乳液法是在一定温度下将非极性溶剂、表面活性剂和水三种组分混合,利用反应引发乳状液发生的物质形成的方法。
二、生物材料的制备技术生物材料是一种新型材料,它可以替代人体组织,具有很好的生物相容性,可以促进组织修复和再生。
通过不断探索,目前人们已经研究出了多种生物材料的制备技术,其中最为常用的包括细胞培养技术、仿生合成技术和生物印刷技术。
细胞培养技术是将细胞置于特定培养基中,通过控制培养基的物理和化学环境,促进细胞增殖和分化,从而得到生物材料的方法。
仿生合成技术是通过仿生生物学原理,以特定的生物或生物学分子为模板,进行材料合成的一种方法。
生物印刷技术是一种利用3D打印技术,在生物材料表面上直接打印出特定的细胞或组织结构的方法。
三、纤维材料的制备技术纤维材料是一种高性能的新型材料,具有很好的机械性能和热性能。
纤维材料的制备技术主要包括拉毛法、电纺法和溶胶吹纺法等。
纳米片材料的制备及其性质分析随着科学技术的不断发展,纳米技术的应用越来越广泛,纳米材料的研究也成为了一个热门领域。
纳米片材料是一种极小的材料,其主要特点在于其体积很小,同时也拥有优异的性能和特殊的物理化学性质。
本文将探讨纳米片材料的制备方法以及其性质分析。
一、纳米片材料的制备方法1、溶剂热合成法溶剂热合成法是一种制备纳米片材料的有效方法。
在该方法中,热稳定的有机化合物被加入到一种可溶的有机溶剂中,使其形成一个混合物。
然后,加热该混合物并搅拌,使其在高温下反应和形成所需的结构。
2、水热合成法水热合成法利用水热反应制备纳米片材料,该方法不需要添加任何有机溶剂,只需在水中添加反应物即可。
在高温高压下,反应物在水中发生反应形成所需的产品。
3、溶胶凝胶法溶胶凝胶法是另一种常用的制备纳米片材料的方法。
在该方法中,先将所需的原料在有机溶剂中形成胶体,然后通过升温和处理,使胶体形成所需的纳米片。
4、低温静电喷雾法低温静电喷雾法是一种制备纳米片材料的新兴方法。
该方法通过静电喷雾成型,使微小液滴形成在纳米制品上,从而制成所需的纳米片材料。
二、纳米片材料的性质分析1、电学性质纳米片材料的电学性质会随着其尺寸的不断缩小而发生变化。
对于一些材料,尺寸越小,其电学性质也越优秀。
纳米片材料可以表现出金属、半导体和绝缘体的特征性质,这取决于其所属的材料。
2、光学性质纳米片材料的光学性质也会随着其尺寸的变小而发生变化。
纳米片材料可以表现出单原子薄层材料所特有的光学性质,例如较高的透明性和优异的光学电学响应。
3、力学性质纳米片材料的力学性质是指其受到力的影响下所表现出的特殊性质。
与传统材料相比,纳米片材料具有优异的力学性能。
由于其具有米级的厚度,它的表面张力、硬度和弹性模量也会相应地增强。
4、物理化学性质纳米片材料的物理化学性质具有很大的改进空间。
由于其具有纳米级别的尺寸,它的比表面积较大,表面分子的活性也较高。
因此,纳米片材料对化学反应的敏感性也较高。
过渡金属氧化物纳米材料的制备与性能研究近年来,纳米材料领域的研究取得了显著的进展。
其中,过渡金属氧化物纳米材料备受关注。
过渡金属氧化物是指由过渡金属元素和氧原子形成的化合物。
通过将其制备成纳米尺度的粒子,有望发展出更为优异的性能和应用。
一、制备方法过渡金属氧化物纳米材料的制备方法多种多样,常见的有溶胶-凝胶法、热分解法和水热合成法等。
溶胶-凝胶法是一种常用且简单的制备方法。
它首先通过溶胶法将过渡金属离子和氧离子分散在溶剂中,形成胶体;然后通过凝胶法使溶胶凝固成固体材料。
这种方法制备的纳米材料具有高比表面积和优异的晶体结构,广泛应用于传感、催化和能量存储等领域。
二、性能研究1. 光电性能过渡金属氧化物纳米材料具有广泛的光学性能。
以二氧化钛为例,其纳米材料由于较大的比表面积,能够有效俘获光能量,并产生光催化反应。
通过调控其结构和组分,可以实现可见光催化活性。
这为太阳能光电转换、光催化水分解等提供了新的途径。
2. 磁学性能过渡金属氧化物纳米材料的磁学性能引人注目。
例如,氧化铁纳米材料由于其独特的晶体结构和超顺磁性质,被广泛应用于磁性材料和磁存储器件。
此外,还发现一些过渡金属氧化物纳米材料表现出自旋玻璃、铁电和铁磁共存等特性,这为进一步研究和应用提供了新的线索。
3. 储能性能过渡金属氧化物纳米材料在能量存储方面显示出巨大潜力。
以钴酸锂为例,其纳米材料由于短程离子扩散路径和高电容特性,能够实现高能量密度和高功率密度的储能。
这为电池、超级电容器等储能设备的研究和应用提供了有力支持。
三、应用前景过渡金属氧化物纳米材料的出色性能使其在多个领域具备广阔的应用前景。
首先,其在能源领域的应用前景十分广泛,如太阳能电池、电催化和电化学分析等。
其次,过渡金属氧化物纳米材料在环境治理领域也有很大潜力,例如光催化降解有机污染物。
此外,过渡金属氧化物纳米材料还可以应用于催化和生物医学领域。
总结:过渡金属氧化物纳米材料的制备与性能研究正成为纳米材料领域研究的热点。

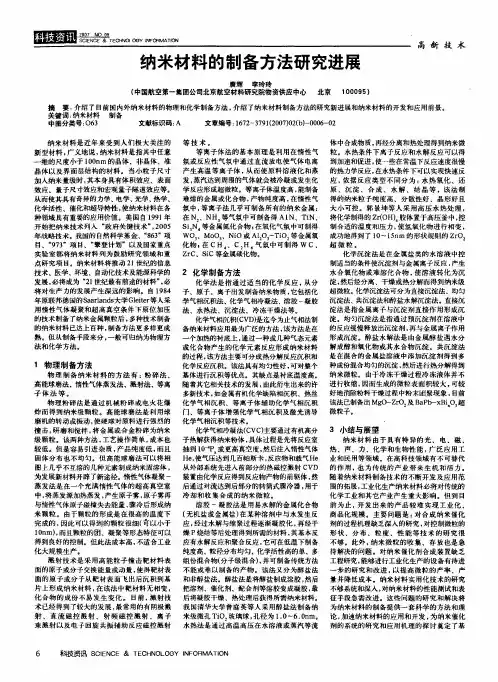

纳米材料的制备方法及其研究进展纳米材料的制备及其研究进展摘要:综述了纳米材料的结构、性能及发展历史;介绍了纳米材料的制备方法及最新进展;概述了纳米材料在各方面的应用状况和前景;讨论了目前纳米材料制备中存在的问题。
关键词:纳米材料;结构与性能;制备技术;应用前景;研究进展1 引言纳米微粒是由数目极少的原子或分子组成的原子群或分子群,微粒具有壳层结构。
由于微粒的表面层占很大比重,所以纳米材料实际是晶粒中原子的长程有序排列和无序界面成分的组合,纳米材料具有大量的界面,晶界原子达15%-50%。
这些特殊的结构使得纳米材料具有独特的体积效应、表面效应,量子尺寸效应、宏观量子隧道效应,从而使其具有奇异的力学、电学、磁学、热学、光学、化学活性、催化和超导性能等特性,使纳米材料在国防、电子、化工、冶金、轻工、航空、陶瓷、核技术、催化剂、医药等领域具有重要的应用价值,美国的“星球大战计划”、“信息高速公路”,欧共体的“尤里卡计划”等都将纳米材料的研究列入重点发展计划;日本在10年纳米微粒的制备方法1纳米微粒的制备方法一般可分为物理方法和化学方法。
制备的关键是如何控制颗粒的大小和获得较窄且均匀的粒度分布。
1.1 物理方法1.1.1 蒸发冷凝法又称为物理气相沉积法,是用真空蒸发、激光、电弧高频感应、电子束照射等方法使原料气化或形成等离子体,然后在介质中骤冷使之凝结。
特点:纯度高、结晶组织好、粒度可控;但技术设备要求高。
根据加热源的不同有:(1)真空蒸发-冷凝法其原理是在高纯度惰性气氛(Ar,He)下,对蒸发物质进行真空加热蒸发,蒸气在气体介质中冷凝形成超细微粒。
1984年Leiter[2]等首次用惰性气体沉积和原位成型方法,研制成功了Pd、Cu、Fe 等纳米级金属材料。
1987 年Siegles[3]采用该法又成功地制备了纳米级TiO2 陶瓷材料。
这种方法是目前制备纳米微粒的主要方法。
特点:粒径可控,纯度较高,可制得粒径为5~10nm的微粒。
但仅适用于制备低熔点、成分单一的物质,在合成金属氧化物、氮化物等高熔点物质的纳米微粒时还存在局限性。
(2)激光加热蒸发法是以激光为快速加热源,使气相反应物分子是利用高压气体雾化器将-20~-40OC的氦气和氩气以3倍于音速的速度射入熔融材料的液流是以高频线圈为热源,使坩埚是用等离子体将金属等的粉末熔融、蒸发和冷凝以获得纳米微粒。
特点:微粒纯度较高,粒度均匀,是制备氧化物、氮化物、碳化物系列、金属系列和金属合金系列纳米微粒的最有效的方法,同时为高沸点金属纳米微粒的制备开辟了前景。
但离子枪寿命短、功率小、热效率低。
目前新开发出的电弧气化法和混合等离子体法有望克服以上缺点。
(6)电子束照射法1995年许并社等人[4]利用高能电子束照射母材,成功地获得了表面非常洁净的纳米微粒,母材一般选用该金属的氧化物,如用电子束照射Al2O3 后,表层的Al-O 键被高能电子“切断”,蒸发的Al原子通过瞬间冷凝,形核、长大,形成Al的纳米微粒,但目前该方法获得的纳米微粒限于金属纳米微粒。
1.1.2 物理粉碎法通过机械粉碎、冲击波诱导爆炸反应等方法合成单一或复合纳米粒子。
特点: 2操作简单、成本较低,但易引入杂质,降低纯度,粒度不易控制且分布不均,难以获得粒径小于100nm的微粒。
近年来随着助磨剂物理粉碎法,超声波粉碎法[5]等的采用,粒径可小于100nm,但仍存在产量较低、成本较高、粒径分布不均的缺点,有待于进一步的改进和研究。
1.1.3机械合金化法(MA法)是利用高能球磨方法,控制适当的球磨条件以获得纳米级晶粒的纯元素、合金或复合材料。
这是1970年美国INCO公司为制作Ni基氧化物粒子弥散强化合金而研制成功的一种新工艺。
1998年shingu首先报道了用机械合金化法制备晶粒小于10nm的合金[6]。
该方法工艺简单、制备效率高,并能制备出常规方法难以获得的高熔点金属和合金纳米材料,成本较低,不仅适用于制备纯金属纳米材料,还可以制得互不相溶体系的固溶体、纳米金属间化合物及纳米金属陶瓷复合材料等。
但制备中易引入杂质,纯度不高,颗粒分布也不均匀。
此外,制备纳米微粒的物理方法还有:溅射法、流动液面上真空蒸镀法、金属蒸气合成法以及混合等离子法等,详见文献,7,。
1.2 化学方法1.2.1化学气相法是利用挥发性金属化合物蒸气的化学反应来合成所需物质.特点:粒径可控、产物纯度高、粒度分布均匀且窄,无粘结。
(1)化学气相沉积法,是利用气体原料在气相中进行化学反应形成基本粒子( 特点:纯度高,工艺过程可控( 但粒度较大,而且颗粒易团聚和烧结( 目前开发出的等离子体CVD技术,是利用等离子体产生的超高温激发气体发生反应,同时利用等离子体高温区与周围环境形成的巨大温度梯度,通过急冷获得纳米微粒[8]。
新原皓一[9,10]应用Cvd复合粉末法制备了Si3N4纳米级复相陶瓷。
这种方法的特点是粒径可控,无粘结,粒度分布均匀,但成本较高,不适合工业化大规模生产。
(2)化学气相合成法是惰性气体冷凝法的一种变型,既可制备纳米非氧化物粉体SiC,也可制备纳米氧化物粉体Y2O3等( 上海硅酸盐研究所采用CVS 法制备了粒径为30~50的SiC粉体,并制备出了SiC纳米复相粉体。
[11]1.2.2沉淀法这是液相化学合成高纯度纳米微粒采用最广泛的方法之一( 它是将沉淀物加入到金属盐溶液中进行沉淀处理,再将沉淀物加热分解( 包括:共沉淀法、水解法、均匀沉淀法,氧化水解法、还原法[12]等。
(1)直接沉淀法仅通过沉淀操作从溶液中制备氧化物纳米微粒;(2)均匀沉淀法通过控制生成沉淀剂的速度,减少晶粒凝集,制备出高纯度的纳米材料;(3)共沉淀法将沉淀剂加入混合后的金属盐溶液中,促使各组分均匀混合沉淀,然后加热分解以获得超微粒。
采用该法时,沉淀剂的过滤、洗涤剂溶液的PH 值、浓度、 3水解速度、干燥方式、热处理等均影响微粒的大小。
特点是操作简单,但易引入杂质,难以制备粒径小的纳米微粒。
2.纳米晶结构材料的制备方法理论上任何能制造出精细晶粒尺寸多晶体的方法都可用来制造纳米材料,但真正获得具有清洁界面的金属和合金纳米块体材料的方法并不多。
目前较成功的有以下几种方法。
2.1惰性气体蒸发、原位加压法由惰性气体蒸发制备的纳米金属或合金微粒,在真空中由聚四氟乙烯刮刀从冷肼上刮下,在低压压实装置轻度压实后,再在高压下原位加压,压制成快状试样。
该法的优点是:纳米颗粒具有清洁的表面,很少团聚成粗团聚体,块体纯度高,相对密度也较高。
但利用该方法不易得到高的产量和大的试样,而且实验设备要求也较高[13]。
2.2 高能机械球磨法该法是以高能机械球磨所得金属或合金粉体为原料,再配合压制及热处理来制备纳米金属或合金块体材料。
Morris等人[14]将粗的Cu-(Zn)5% 合金粉体与一定量的添加剂一起球磨,得到纳米Cu粉中有约体积分数18.8%的Cu粒子气相沉积法利用化学气相沉积或电化学沉积技术,控制适当的工艺参数可获得纳米材料,但因沉积厚度的限制,利用该方法获得的纳米材料一般为薄膜材料。
2.4高压压制法[16]根据脆性材料在高压下的压致晶粒碎化效应[17],通过压致碎化过程直接制备块状纳米晶体材料,其纳米晶粒间界面是由高压下晶粒内部产生的大量位错的规则排列形成的,完全清洁且非常致密,与传统制备方法得到纳米晶晶界有很大区别。
这种方法可制备出非常致密且具有一定硬度的块状纳米晶材料,并能相应地改善材料的性能。
3 应用前景尽管目前纳米材料在工业上尚未得到实际的广泛应用,但基于它们优异的性能,必将在磁性材料、电子材料、光学材料以及高强、高密度材料的烧结、催化、传感等方面有着广阔的应用前景。
纳米陶瓷的塑性高、烧结温度低,同时具有普通4陶瓷的硬度,这为在常温和次高温加工陶瓷提供了可能。
美国制造的陶瓷,可用作高效率汽轮机、航空设备、汽车等部件。
纳米材料的电磁性在工业上也有广泛的应用,巨磁阻材料用作下一代信息存储读写头材料,软磁性材料可用作饱和反应堆、高频率转换器、磁头等。
如单畴临界尺寸的强磁颗粒Fe-Co 合金和氮化铁有很高的矫磁力,用它制成的磁记录介质材料不仅音质、图像和信噪比好,而且记录密度比目前的。
是领导下一代信息存储系统的首选材料。
特有的光吸收、光发射、光学非线性等特性,使其在未来的日常生活和高技术领域有广泛的应用前景。
如利用纳米氧化物对紫外线的强吸收能力,改善日用照明设备,提高照明寿命,减少对人体的损害。
纳米SiO2 材料在光传输中的低损耗可以大大地提高光传导的效率;纳米材料。
优异的光学性能有望在光存储(如感应过滤等)方面得到应用。
4 存在的问题(1)对合成纳米颗粒的过程机理缺乏深入的研究,对控制微粒的形状、分布、性能等技术的研究还很不够。
此外纳米微粒的收集、存放也是急待解决的粒度、问题;(2)对纳米颗粒合成装置缺乏工程研究,能够进行工业化生产的设备有待进一步的研究和改进,以提高微粒的产率、产量并降低成本;(3)现有纳米材料的制备技术不成熟,对制备技术中具体工艺条件的研究还很不够,已取得的成果仅停留在实验室和小规模生产阶段,对生产规模扩大时将涉及到的问题,目前研究的很少;(4)纳米材料实用化技术的研究不够系统和深入,对纳米材料的性能测试和表征手段急需改进。
