变压器技术参数特性表分解

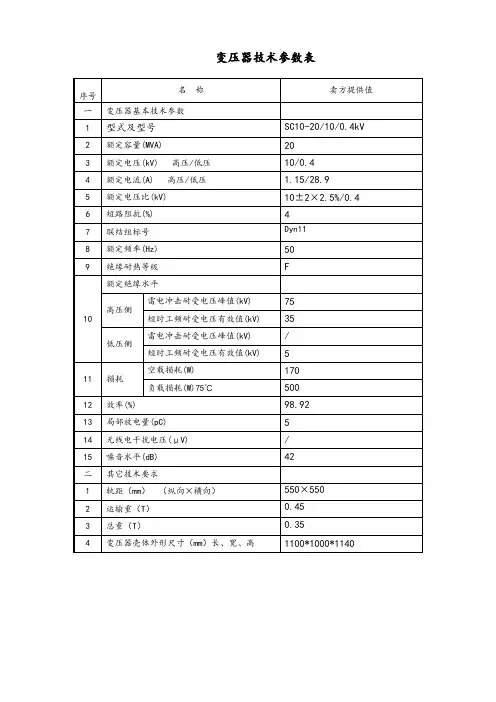

变压器技术参数表序号名称卖方提供值一变压器基本技术参数1 型式及型号SC10-20/10/0.4kV2 额定容量(MVA) 203 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 1.15/28.95 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 170负载损耗(W)75℃50012 效率(%) 98.9213 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 42二其它技术要求1 轨距（mm）（纵向×横向）550×5502 运输重（T）0.453 总重（T）0.354 变压器壳体外形尺寸（mm）长、宽、高1100*1000*1140序号名称卖方提供值一变压器基本技术参数1 型式及型号SC10-30/10/0.4kV2 额定容量(MVA) 303 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 1.73/43.35 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 190负载损耗(W)75℃61012 效率(%) 98.0313 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T）0.533 总重（T）0.434 变压器壳体外形尺寸（mm）长、宽、高1100*1000*1140序号名称卖方保证值一变压器基本技术参数1 型式及型号SC10-50/10/0.4kV2 额定容量(MVA) 503 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 2.9/72.25 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 270负载损耗(W)75℃86012 效率(%) 98.0413 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T）0.713 总重（T）0.594 变压器壳体外形尺寸（mm）长、宽、高1330*1100*1200序号名称卖方保证值一变压器基本技术参数1 型式及型号SC10-63/10/0.4kV2 额定容量(MVA) 633 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 3.64/915 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 340负载损耗(W)75℃110012 效率(%) 98.0713 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T）0.863 总重（T）0.714 变压器壳体外形尺寸（mm）长、宽、高1450*1200*1280序号名称卖方保证值一变压器基本技术参数1 型式及型号SC10-80/10/0.4kV2 额定容量(MVA) 803 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 4.62/115.55 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 360负载损耗(W)75℃120012 效率(%) 98.0513 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T）0.883 总重（T）0.774 变压器壳体外形尺寸（mm）长、宽、高1450*1200*1280序号名称卖方保证值一变压器基本技术参数1 型式及型号SC10-100/10/0.4kV2 额定容量(MVA) 1003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压 5.8/144.35 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 400负载损耗(W)75℃137012 效率(%) 98.2313 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 45二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T）0.953 总重（T）0.834 变压器壳体外形尺寸（mm）长、宽、高1500*1200*1300序号名称卖方保证值一变压器基本技术参数1 型式及型号SC10-125/10/0.4kV2 额定容量(MVA) 1253 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压7.2/180.45 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 470负载损耗(W)75℃161012 效率(%) 98.3413 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 45二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 1.053 总重（T）0.884 变压器壳体外形尺寸（mm）长、宽、高1500*1200*1300序号名称卖方保证值一变压器基本技术参数1 型式及型号SCB10-160/10/0.4kV2 额定容量(MVA) 1603 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压9.24/230.95 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 540负载损耗(W)75℃185012 效率(%) 98.513 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 46二其它技术要求1 轨距（mm）（纵向×横向）550*5502 运输重（T） 1.33 总重（T） 1.154 变压器壳体外形尺寸（mm）长、宽、高1600*1250*1480序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-200/10/0.4kV2 额定容量(MVA) 2003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压11.55/288.75 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 620负载损耗(W)75℃220012 效率(%) 99.4213 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 43二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.153 总重（T） 1.084 变压器壳体外形尺寸（mm）长、宽、高1600*1250*1480名称卖方提供值序号一变压器基本技术参数1 型式及型号SCB10-250/10/0.4kV2 额定容量(MVA) 2503 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压14.4/3615 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F额定绝缘水平10雷电冲击耐受电压峰值(kV) 75高压侧短时工频耐受电压有效值(kV) 35雷电冲击耐受电压峰值(kV) /低压侧短时工频耐受电压有效值(kV) 5空载损耗(W) 72011 损耗负载损耗(W)75℃240012 效率(%) 99.5513 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 43二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.353 总重（T） 1.284 变压器壳体外形尺寸（mm）长、宽、高1710*1250*1670名称卖方提供值序号一变压器基本技术参数1 型式及型号SCB10-315/10/0.4kV2 额定容量(MVA) 3153 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压18.2/4555 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 880负载损耗(W)75℃303012 效率(%) 99.3113 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.583 总重（T） 1.54 变压器壳体外形尺寸（mm）长、宽、高1750*1250*1550序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-400/10/0.4kV2 额定容量(MVA) 4003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压23.1/577.45 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 970负载损耗(W)75℃348012 效率(%) 98.3513 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 44二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.823 总重（T） 1.74 变压器壳体外形尺寸（mm）长、宽、高1800*1250*1600序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-500/10/0.4kV2 额定容量(MVA) 5003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压28.87/721.75 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 1160负载损耗(W)75℃426012 效率(%) 98.4613 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 46二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.983 总重（T） 1.854 变压器壳体外形尺寸（mm）长、宽、高1850*1250*1650序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-630/10/0.4kV2 额定容量(MVA) 6303 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压36.4/909.35 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 1290负载损耗(W)75℃520012 效率(%) 98.2113 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 47二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 2.283 总重（T） 2.184 变压器壳体外形尺寸（mm）长、宽、高1900*1350*1750序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-800/10/0.4kV2 额定容量(MVA) 8003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压46.2/1154.75 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 1520负载损耗(W)75℃607012 效率(%) 98.8713 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 48二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 2.723 总重（T） 2.64 变压器壳体外形尺寸（mm）长、宽、高2000*1400*1850序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-1000/10/0.4kV2 额定容量(MVA) 10003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压57.74/1443.45 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 1760负载损耗(W)75℃710012 效率(%) 98.8213 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 48二其它技术要求1 轨距（mm）（纵向×横向）820*82002 运输重（T） 3.183 总重（T） 3.064 变压器壳体外形尺寸（mm）长、宽、高2100*1400*1900序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-1250/10/0.4kV2 额定容量(MVA) 12503 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压72.2/1804.25 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 2080负载损耗(W)75℃846012 效率(%) 98.7113 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 48二其它技术要求1 轨距（mm）（纵向×横向）820*82002 运输重（T） 3.773 总重（T） 3.644 变压器壳体外形尺寸（mm）长、宽、高2100*1400*2050序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-1600/10/0.4kV2 额定容量(MVA) 16003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压92.4/2309.45 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 2440负载损耗(W)75℃1024012 效率(%) 98.7413 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 48二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 4.563 总重（T） 4.424 变压器壳体外形尺寸（mm）长、宽、高2200*1450*2050序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-2000/10/0.4kV2 额定容量(MVA) 20003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压115.5/2886.85 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 3320负载损耗(W)75℃1262012 效率(%) 98.8813 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 49二其它技术要求1 轨距（mm）（纵向×横向）1070*10702 运输重（T） 5.013 总重（T） 4.864 变压器壳体外形尺寸（mm）长、宽、高2450*1600*2100序号名称卖方提供值一变压器基本技术参数1 型式及型号SCB10-2500/10/0.4kV2 额定容量(MVA) 25003 额定电压(kV) 高压/低压10/0.44 额定电流(A) 高压/低压144.3/3608.45 额定电压比(kV) 10±2×2.5%/0.46 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) /短时工频耐受电压有效值(kV) 511 损耗空载损耗(W) 4000负载损耗(W)75℃1490012 效率(%) 98.7813 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 50二其它技术要求精彩文档1 轨距（mm）（纵向×横向）1070*10702 运输重（T） 6.163 总重（T） 5.954 变压器壳体外形尺寸（mm）长、宽、高2500*1600*2200SC10-400/10/10序号名称卖方提供值一变压器基本技术参数1 型式及型号SC10-400/10/10kV2 额定容量(MVA) 4003 额定电压(kV) 高压/低压10/104 额定电流(A) 高压/低压23.1/23.15 额定电压比(kV) 10±2×2.5%/106 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 3511 损耗空载损耗(W) 1060负载损耗(W) 5800 12 效率(%) 98.7精彩文档13 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 55二其它技术要求1 轨距（mm）（纵向×横向）660*6602 运输重（T） 1.163 总重（T） 1.084 变压器壳体外形尺寸（mm）长、宽、高1750*1250*1750SC10-500/10/10序号名称卖方提供值一变压器基本技术参数1 型式及型号SC10-500/10/10kV2 额定容量(MVA) 5003 额定电压(kV) 高压/低压10/104 额定电流(A) 高压/低压28.8/28.85 额定电压比(kV) 10±2×2.5%/106 短路阻抗(%) 47 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35精彩文档空载损耗(W) 126011 损耗负载损耗(W) 690012 效率(%) 98.7513 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 55二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 2.443 总重（T） 2.354 变压器壳体外形尺寸（mm）长、宽、高1790*1250*1800SC10-630/10/10名称卖方提供值序号一变压器基本技术参数1 型式及型号SC10-630/10/10kV2 额定容量(MVA) 6303 额定电压(kV) 高压/低压10/104 额定电流(A) 高压/低压36.4/36.45 额定电压比(kV) 10±2×2.5%/106 短路阻抗(%) 4.57 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F额定绝缘水平10高压侧雷电冲击耐受电压峰值(kV) 75精彩文档短时工频耐受电压有效值(kV) 35雷电冲击耐受电压峰值(kV) 75低压侧短时工频耐受电压有效值(kV) 35空载损耗(W) 124011 损耗负载损耗(W) 850012 效率(%) 98.7813 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 56二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 2.693 总重（T） 2.584 变压器壳体外形尺寸（mm）长、宽、高1850*1400*1880SC10-800/10/10名称卖方提供值序号一变压器基本技术参数1 型式及型号SC10-800/10/10kV2 额定容量(MVA) 8003 额定电压(kV) 高压/低压10/104 额定电流(A) 高压/低压46.2/46.25 额定电压比(kV) 10±2×2.5%/106 短路阻抗(%) 67 联结组标号Dyn11精彩文档8 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 3511 损耗空载损耗(W) 1600负载损耗(W) 646012 效率(%) 98.7213 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 56二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 3.213 总重（T） 3.14 变压器壳体外形尺寸（mm）长、宽、高1850*1450*1950SC10-1000/10/10序号名称卖方提供值一变压器基本技术参数1 型式及型号SC10-1000/10/10kV2 额定容量(MVA) 10003 额定电压(kV) 高压/低压10/104 额定电流(A) 高压/低压57.7/57.7精彩文档5 额定电压比(kV) 10±2×2.5%/106 短路阻抗(%) 67 联结组标号Dyn118 额定频率(Hz) 509 绝缘耐热等级 F10 额定绝缘水平高压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 35 低压侧雷电冲击耐受电压峰值(kV) 75短时工频耐受电压有效值(kV) 3511 损耗空载损耗(W) 1920负载损耗(W) 764012 效率(%) 98.7713 局部放电量(pC) 514 无线电干扰电压(μV) /15 噪音水平(dB) 57二其它技术要求1 轨距（mm）（纵向×横向）820*8202 运输重（T） 3.823 总重（T） 3.684 变压器壳体外形尺寸（mm）长、宽、高1900*1500*2040精彩文档。

变压器知识-变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号 S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重 190 总重 1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载 7534 负载12960 合计 20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。

负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1 额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。

其计算公式为：三相变压器Se＝1.732UeIe 单相变压器量Se＝UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue 值，是指调压分接开关在中间分头时的额定电压)；单位为kV。

3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。

4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压，至额定电流值时，原边的电压和额定电压Ue之比的百分数。

即：Ud%=Ud/Ue·100%变压器的并列运行要求Ud％值相同，当变压器二次侧短咱时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

10kV S11系列低损耗节能变压器技术参数高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范围：±5%或±2×2.5%产品型号 额定容量(kVA)损 耗 (W) 短路阻抗(%)空载电流(%)重 量 (kg) 轨距（mm）外形尺寸（mm） 空 载 负 载 器身重 油重 总重S11-30/10 30 90 6004.0 1.4 150 80 295450955×450×1010S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075S11-63/10 63 150 1040 1.2 260 100 450550 1005×465×1115S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255 S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285 S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400S11-250/10 250 395 3050 0.8 665 200 1050660 1240×690×1440S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635S11-630/10 630 805 62004.5 0.6 1270 330 19958201540×915×1615S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×2030 S11-1250/10 1250 1365 12000 0.5 2140 655 3690 2170×1080×2205 S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-2000/10 2000 1950 17150 0.5S11-2500/10 2500 2280 20300 0.510kV级S9系列和S9-M系列无励磁调压配电变压器技术参数SC（B）9干式变压器性能参数、外形及安装尺寸：型号性能参数 尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB 外形尺寸 L×B×H L1mm L2mm L3mm B1mm B2mmSC9-1004 450 1600 2.0 42 1100×710×1000 660 660 320 310 250 600SC9-125 530 1950 1.9 42 1160×710×1095 660 660 350 310 250 690 SC9-160 610 2250 1.9 43 1200×710×1095 660 660 370 315 255 790 SC9-200 700 2670 1.8 43 1240×870×1165 820 820 370 315 228 920 SC9-250 810 2910 1.8 45 1280×870×1185 820 820 395 325 235 1080 SC9-315 990 3680 1.8 46 1320×870×1285 820 820 410 338 250 1480 SCB9-400 1100 4220 1.8 47 1480×870×1365 820 820 435 340 250 1720 SCB9-500 1305 5170 1.8 48 1540×870×1420 820 820 435 345 255 1920 SCB9-630 1500 6200 1.6 49 1550×870×1610 820 660 490 368 300 2210SCB9-6306 1460 6310 1.6 50 1580×870×1425 820 820 490 378 305 2250SCB9-800 1710 7370 1.6 51 1650×1120×1540 1070 1070 510 382 305 2650 SCB9-1000 1990 8610 1.4 51 1690×1120×1660 1070 1070 545 385 310 2960 SCB9-1250 2350 10260 1.4 52 1720×1120×1780 1070 1070 555 410 315 3375 SCB9-1600 2755 12420 1.4 53 1740×1120×1920 1070 1070 570 430 335 4640 SCB9-2000 3735 15300 1.2 53 1760×1120×2050 1070 1070 575 440 335 4768 SCB9-2500 4500 18200 1.2 54 1800×1120×2140 1070 1070 600 445 340 6650SC(B)10干式变压器性能参数、外形及安装尺寸：型号性能参数 尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB外形尺寸L×B×HL1mm L2mm L3mm B1mm B2mmSC10-1004 400 1570 1.8 42 1120×710×1020 660 660 320 310 250 630SC10-125 470 1840 1.6 42 1180×710×1060 660 660 350 310 250 730 SC10-160 540 2130 1.6 43 1220×710×1110 660 660 370 315 258 810 SC10-200 620 2520 1.6 43 1260×870×1185 820 820 370 315 228 950 SC10-250 720 2750 1.6 45 1300×870×1200 820 820 395 325 255 1110 SC10-315 880 3470 1.4 46 1340×870×1300 820 820 410 338 255 1260 SCB10-400 980 3990 1.4 47 1500×870×1385 820 820 435 340 255 1550 SCB10-500 1160 4880 1.4 48 1560×870×1440 820 820 435 345 305 1750 SCB10-630 1340 5870 1.2 49 1570×870×1620 820 660 490 368 300 1900SCB10-6306 1300 5960 1.2 50 1600×870×1440 820 820 378 310 490 1880SCB10-800 1520 6950 1.2 51 1670×1120×1560 1070 1070 510 382 310 2180 SCB10-1000 1770 8130 1.0 51 1700×1120×1680 1070 1070 545 385 315 2620 SCB10-1250 2090 9690 1.0 52 1740×1120×1800 1070 1070 555 410 320 2910 SCB10-1600 2450 11730 1.0 53 1760×1120×1940 1070 1070 570 430 340 3930 SCB10-2000 3320 14450 0.8 53 1780×1120×2070 1070 1070 575 440 345 4230 SCB10-2500 4000 17170 0.8 54 1820×1120×2160 1070 1070 600 445 350 5230。

SCB10-1000/10技术参数特性表序号名称单位标准参数值投标人保证值一额定值1 变压器参数见续表 1 SCB10-1000/102 铁心材质冷轧取向硅钢片硅钢片3 线圈结构包封式/非包封式包封式4 高压绕组kV 见续表 1 105 低压绕组kV 0.4 0.46 额定频率Hz 50 507 额定容量kVA 见续表 1 38 相数 3 39 调压方式无励磁无励磁10 调压位置高压侧高压侧11 调压范围见续表 1 ±2×2.5%12 中性点接地方式不接地不接地13 冷却方式AN/AF AN/AF14 联接组标号见续表 1 DYn1115 磁通密度T （投标人提供） 1.5416 绝缘耐热等级F级及以上 F17 局部放电水平pC ≤10 ≤10二绝缘水平1 雷电全波冲击电压（峰值）kV75 752 雷电截波冲击电压（峰值）85 853 高压绕组额定短时工频耐受电压（有效值）kV 35 354 低压绕组额定短时工频耐受电压（有效值）kV5 5三温升限值1 额定电流下的绕组平均温升（F）K 100 1002 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗1 额定频率额定电压时空载损耗kW 见续表 1 1.77五空载电流1 100％额定电压时％见续表 1 1表1（续）序号名称单位标准参数值投标人保证值六负载损耗1 主分接（120℃）kW 见续表 1 8.13七噪声水平dB 见续表 1 72八质量和尺寸1 总质量t （投标人提供） 3.1续表1变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）5010 ±2×2.5 0.4 D,yn11 0.27 1.0 2.44.0550×55064100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71630 1.300 5.96 1.06.0 820×820 71800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×820742 组件材料配置表项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地变压器本体台1、单台本体及组部件1.1 高压绝缘子支/台投标人提供复合 31.2 低压绝缘子支/台投标人提供复合 61.3 低压中性点绝缘子支/台投标人提供复合1.4 温度控制器台/台投标人提供BWDK-3208D 1南京超博江苏南京1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢 1 不锈钢河南逐鹿1.6 风机台/台投标人提供GFDD470-110 6福建力得福建福州2、主要材料2.1 硅钢片Kg/台投标人提供30Q120 1885武汉钢铁湖北武汉2.2 铜线Kg/台投标人提供SBEMB-0.4/155 361顺特电气广东广州2.3 钢材Kg/台投标人提供Q235 162 安钢安阳项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地2.4 铜箔Kg/台投标人提供TU1 233中铝洛阳洛阳2.5 环氧树脂Kg/台投标人提供8088A 117江西宏特江西抚州编制说明1.项目货物需求单位在“项目货物需求-数量”中仅保留具体数量，括号中说明性语句为编写参考，须在编写过程中删除。

$9一乂三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。

设计的主导思想是满足产品的可靠性，提高产品的性能，根据新S9产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值，同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构合理。

S11-30〜1600/6-10电力变压器规格与主要技术数据额定容量电压KV 损耗W 阻抗电压空载电流联接组别重量kg 外形尺寸轨距高压低压空载负载% % 器身重油重总重（长*宽*高）(mm)102030 100 600 2.8 148 59 280 980*560*1030 400*400 50 130 870 2.5 215 74 376 1040*580*1080 400*400 63 150 1040 2.4 249 81 425 1060*752*1100 400*400 80 180 1250 2.2 308 92 507 1110*762*1140 400*400100 200 15004 2.1 349 103 588 1092*772*1170 550*550125 6 240 1800 2.0 417 115 682 1155*782*1214 550*550 160 270 2200 1.9 495 131 807 1240*792*1254 550*550 200 6.3 0.4 330 2600 1.8 Y,yno 581 160 952 1400*812*1350 550*550 250 400 3050 1.8 700 178 **** *****818*1455 550*550 315 10 480 3650 1.8 804 204 1281 1448*938*1500 550*550 400 570 4300 1.5 970 225 1508 1488*848*1550 550*550 500 680 5150 1.4 1143 254 1760 1610*868*1620 600*600 630 810 6200 1.3 1288 306 2025 1748*1042*1635 600*600 800 980 7500 1.0 1710 463 2781 2050*1125*2170 820*6601000 1150 10300 4.5 0.7 1748 533 3003 2030*1125*2220 820*6601250 1360 12000 0.6 2053 615 3052 2220*1294*2025 820*6601600 1640 14500.6 2640 740 4327 2600*1326*2213 820*660・80074~3150074三相双绕组无励磁调压电力变压器：（高压变压器技术数据）・2000KVA~200000KVA三相双绕组有载调压电力变压器:注1：对于低压电压为10.5kV和11kV的变压器，可提供连接组标号为Dyn11的产品。

主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级SZ9系列电力变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

变压器损耗计算公式全集详解点击次数：2889 发布时间：2010-12-14变压器损耗计算公式全集详解(1)有功损耗：ΔP=P0+KTβ2PK-------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%，轻载运行时可取β=30%；(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;变压器负载系数与节能降耗变压器负载系数与节能降耗随着电力能源的紧张，节能降耗越来越引起人们的关注，为了合理利用变配电设备，提高供电效率，应考虑如何减少电能损耗。

110kv电力变压器技术参数表110kV级油浸式电力变压器返回产品列表产品图片产品概述110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。

该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。

产品已通过两部鉴定，2002年度国家监督抽查合格。

结构特征1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。

2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，那么采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上那么采用有效的措施保证其平安、可靠运行。

3、变压器器身压紧结构采用整圆绝缘压板。

套装工艺采用绕组整体组装，从而提高了产品的可靠性。

4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。

5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。

采用密封式储油柜，使变压器油与大气隔离防止油受潮和老化，端部装有指针式油位计。

根据变压器油重，油箱顶部装有压力释放阀，确保了产品的平安运行。

引用标准GB1094.1-1996 电力变压器总那么GB1094.2-1996 电力变压器温升GB1094.3-2003 电力变压器绝缘水平和绝缘试验GB1094.5-2003 电力变压器承受短路能力GB6451-2021油浸式电力变压器技术参数和要求型号参数(一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器(二)6300kVA～63000kVA三相三绕组无励磁调压电力变压器(三)6300kVA～63000kVA三相双绕组有载调压电力变压器(四)6300kVA～63000kVA三相三绕组有载调压电力变压器。

空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A 和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。
