PKPM进行砖混和框架结构设计的一般步骤欢迎访问我的博客：/juelu运行PMCAD模块，进行模型输入与荷载输入，荷载定义项必须点选自动计算楼板自重和添加一项荷载层，否则后面的有限元分析模块会找不到楼板荷载，并且可能报错。
设计参数要选好，砖混只需要在PMCAD里面设计，砖混不能拿到PK和有限元等模块里面。
在PMCAD里面，运行第一菜单，保存时请点选自动更新2和3菜单，然后跳到第5个菜单，直接楼板内力分析及配筋，PMCAD就是一个楼板计算和配筋模块。
如果是框架结构，运行PMCAD建模之后，请点选SATWE，其他模块都大同小异，只是拿出来亮亮相而已，SATWE模块里面，运行1，2，4菜单就可以了，如果有次梁，可以点3菜单。
SATWE是一个梁和柱组成的框架的分析程序，没有包括楼板，但楼板以及楼板上面的荷载已经通过前面的步骤，在PMCAD里面计算好并传递过来了，所以SATWE 其实就是一个骨架分析，没有任何肉。
注意点选好模型。
为什么没有说到PK，现在说了，SATWE比PK更高级，但都是计算相同的东西，目标都相同，如果你想怀旧的，可以使用PK，在框架结构里面，SATWE分析出来的内力包络及配筋包络和PK模块里面的框架分析出来的内力包络及配筋包络绝对是差不多的，我试验过了，只不过SATWE立体感，有限元，高级，我喜欢。
所以，对于砖混，只需用PMCAD就行了，砖混里面有梁，用一下PK的连梁模块分析一下，对于框架，用PMCAD建模及板配筋，然后用SATWE的1，2，4菜单进行分析得出梁，柱的内力和配筋，出图的话，板在PMCAD里面的施工图，梁，柱的施工图却不在SATWE 里面，而是在梁柱施工图模块里面，请运行1，2，4，5菜单，再次证明，很多模块都有平行关系，拿出来亮亮相而已。
如果我和几个人在做同一个软件，我也希望自己的成果能挤进封面，呵呵。
用PKPM软件进行框架与门式钢架混合结构设计【提要】多层钢框架结构是多层厂房最常用的结构，也是将来建筑产业发展的一个重点。
框架结构体系横向刚度较好，横梁高度也较小，是比较经济的结构形式。
钢结构体系具有自重轻、安装容易、施工周期短、抗震性能好、投资回收快、环境污染少等综合优势，从目前来看，钢结构建筑是对城市环境影响最小的一种结构之一，在西方已被广泛采用，所以被有关称为绿色建筑。
与钢筋混凝土结构相比，更具有在“高、大、轻”，三方面发展的独特优势。
因此，两者相结合以至达到更好的使用功能效果。
因此本人结合近期使用PKPM软件设计的一个工艺复杂的轻型钢结构生产车间，并结合PKPM软件的相关功能，进行这类框架与门式刚架混合结构的合理设计探讨。
1、概述随着工业工艺技术的复杂化、功能的多重化，轻型钢结构体系也越来越复杂，已有大量复杂的轻型门式空间结构被应用的到实际工程中，如局部带有夹层的门式刚架、下部框架上部门式刚架的混合结构等。
这些结构往往受力复杂，规范对这类结构形式也没有一个明确的规定。
怎样对这类复杂结构形式作一个经济、合理的分析，是摆在结构设计人员面前的一道课题。
笔者在近期设计了一个工艺负载的两层轻型钢结构生产车间，结构模型间图1。
底层基本柱距为6 m×7m，因生产工艺要求，去掉上部二层部分柱子，结构布置变成（24+24）m×6m.。
的大跨度空间结构。
图1 生产车间的结构模型显然，底层结构受力复杂，应依据《钢结构设计规范》进行空间分析，而上部结构受力却很简单，只有彩钢板屋面的自身荷载，同时跨度很大，如按钢结构设计规范进行分析控制明显不经济，不合理，故设计时上部结构按《门式刚架设计规程》进行分析控制。
另外，结构需作为一个整体空间来分析，需考虑上下不同结构形式的相互作用影响，不能忽略不同标高夹层对结构整体性能的影响，同时还需考虑上部结构的柱间支撑、屋面水平支撑及系杆等受力构件对结构整体刚度的影响。
PKPM软件中钢筋混凝土结构设计的参数设置PKPM软件广泛应用于土建工程，作为设计人员不应满足于会用该软件来计算和辅助绘图，而应弄清楚重要参数的含义。
在计算模型和荷载输入正确的情况下，关键参数的错误会导致结果错误，参数的正确设置具有更重要的意义。
下面是我结合规范谈谈在实际工作中易忽略的参数如何设置，以供设计人员参考和交流。
一、合理使用软件目前，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP。
1、TAT它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的。
因此，在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。
当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。
它的楼盖是作为平面内无限刚、平面外刚度为零的假设。
在新版的TAT程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能承担相应的水平力。
增加了这种弹性节点来加大TAT程序的适用范围，使得TAT程序可以计算空旷、错层结构。
2、SATWE空间组合结构有限元程序，与TAT的区别在于墙和楼板的模型不同。
SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。
采用墙元模型，在我们的工程建摸中，就不需要象TAT程序那样做那么多的简化，只需要按实际情况输入即可。
对于楼盖，SATWE程序采用多种模式来模拟。
有刚性楼板和弹性楼板两种。
其中弹性楼板又分为弹性板6、弹性板3和弹性膜。
SATWE程序主要是在这两个方面与TAT程序不同。
3、PMSAP是一个结构分析通用程序。
当然，它是偏向于建筑的，但它是一个发展方向。
现在的比较著名的通用计算程序有：SAP84、SAP91、SAP2000、ANSYS、ETABS等程序，这些程序各有特长。
二、重要和易忽略的参数设置1、SATWE中的刚性板与弹性板刚性板------平面内刚度无限大，平面外刚度为零，通过梁刚度放大系数来变相的考虑楼板的平面外实际刚度。

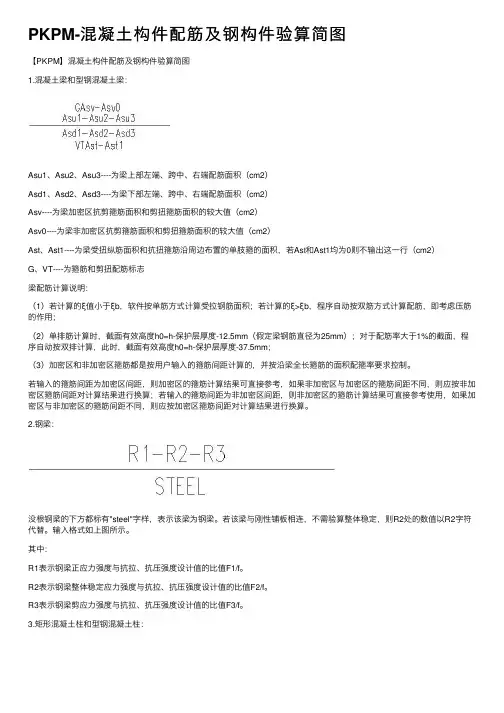

PKPM-混凝⼟构件配筋及钢构件验算简图【PKPM】混凝⼟构件配筋及钢构件验算简图1.混凝⼟梁和型钢混凝⼟梁：Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋⾯积（cm2）Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋⾯积（cm2）Asv----为梁加密区抗剪箍筋⾯积和剪扭箍筋⾯积的较⼤值（cm2）Asv0----为梁⾮加密区抗剪箍筋⾯积和剪扭箍筋⾯积的较⼤值（cm2）Ast、Ast1----为梁受扭纵筋⾯积和抗扭箍筋沿周边布置的单肢箍的⾯积，若Ast和Ast1均为0则不输出这⼀⾏（cm2）G、VT----为箍筋和剪扭配筋标志梁配筋计算说明：（1）若计算的ξ值⼩于ξb，软件按单筋⽅式计算受拉钢筋⾯积；若计算的ξ>ξb，程序⾃动按双筋⽅式计算配筋，即考虑压筋的作⽤；（2）单排筋计算时，截⾯有效⾼度h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率⼤于1%的截⾯，程序⾃动按双排计算，此时，截⾯有效⾼度h0=h-保护层厚度-37.5mm；（3）加密区和⾮加密区箍筋都是按⽤户输⼊的箍筋间距计算的，并按沿梁全长箍筋的⾯积配箍率要求控制。
若输⼊的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果⾮加密区与加密区的箍筋间距不同，则应按⾮加密区箍筋间距对计算结果进⾏换算；若输⼊的箍筋间距为⾮加密区间距，则⾮加密区的箍筋计算结果可直接参考使⽤，如果加密区与⾮加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进⾏换算。
2.钢梁：没根钢梁的下⽅都标有"steel"字样，表⽰该梁为钢梁。
若该梁与刚性铺板相连，不需验算整体稳定，则R2处的数值以R2字符代替。
输⼊格式如上图所⽰。
其中：R1表⽰钢梁正应⼒强度与抗拉、抗压强度设计值的⽐值F1/f。
R2表⽰钢梁整体稳定应⼒强度与抗拉、抗压强度设计值的⽐值F2/f。
R3表⽰钢梁剪应⼒强度与抗拉、抗压强度设计值的⽐值F3/f。
PKPM做钢结构的经验集萃1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。
把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。
优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。
如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。
结构安全是整体安全，个别杆件强大没啥用。
2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
对未达要求的行为承担“违约责任”。
3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。
怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。
4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。
总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。
比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。
5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。
建模前注意事项：认真阅读设计说明，获得与建模相关的信息，主要包括：结构形式、层数、所在地抗震设防等级与分组、所在地风荷载相关信息、房屋材料容重、恒载、活载等相关信息。
无地下室结构房屋，建模时与地基相连层不建入模型中。
阅读平面图、立面图、剖面图，注意轴线、构件定位和立/剖面中特有的相关构件定位信息。
设计建模流程步骤：1、PM交互式数据输入轴网、轴线输入：要点，轴网输入时注意基点位置，轴线掌握平行直线、两点直线等的应用，并会使用网点编辑功能（包括平移网点、删除节点/网格、轴线命名、清理网点等）定义并布置构件（建议在楼层定义中边定义边布置）：要点：梁，主梁一般梁宽250或300mm, 梁高按跨度的1/12预取值（350以上宽扁梁按1/15）柱，框架柱按照建筑定位和尺寸预定义（主框架最小尺寸350*350/400*400）注：本层修改功能位于楼层定义大项中，修改部分构件，而构建定义中的构件删除/修改功能修改全模型同类构件。
本层信息定义：要点，定义板厚(按短跨的1/30~1/40预定义)，定义构件混凝土标号（根据计算进行调整）建立新标准层并修改：要点，从原层拷贝轴线、构件并修改，切忌重新建立（因为基点不同会造成竖向构件无法对齐）定义荷载标准层（即基本定义面荷载）：要点，楼面恒载=板厚*容重+附加恒载，楼面活载查询规范得相应值楼层组装：要点，一个标准层可以被添加多次，组装内容=标准层+荷载层+对应的层高参数定义：框架结构——〉对应结构主材钢筋混凝土结构重要性系数：无特别说明的一般永久性建筑物均取1.0 （0.9常用于临时构筑物，1.1用于重要结构）；地下室层数：按地下室在模型中建立的实际层数输入，无地下室输入0；与基础相连最大楼层号：按模型实际选取，一般为1；保护层厚度：均取35mm；负弯矩调幅系数：取0.85；混凝土容重：默认25，框架结构考虑做法输入26~28；钢材容重：78；墙主筋／分布筋类别：无剪力墙无影响，可选ＨＰＢ２３５分布筋距离：２００竖向分布筋配筋率：０．３梁柱箍筋类别：ＨＰＢ２３５设计地震分组：按抗震规范附表Ａ；（考试时条件提供）地震烈度：按抗震规范附表Ａ；（考试时条件提供）场地类别：根据地质报告选择；（考试时条件提供）框架／剪力墙抗震等级：按抗震规范表６．１．２选用；（考试时条件提供）计算振型个数：按楼的自由度选择，根据层数，最大值可取层数＊３；周期折减系数：根据结构形式，按高规规定取用，多层结构影响不大，可取１基本风压：按建筑结构荷载规范附录Ｄ就近取用；（考试时条件提供）地面粗糙度类别：Ａ，现有建筑极少的地区；Ｂ，郊区和建筑较少的建成区；Ｃ，建筑较密集的地区；Ｄ，建筑极其密集的地区；（考试时条件提供）；沿高度体型分段数：１～３表示竖向体型的不规则性，若规则，为１最高层号：按实际层的最高层号输入；体型系数：矩形１．３，可查辅助计算存盘退出，生成后续菜单数据2、次梁楼板布置修改板厚：要点，修改应调整的局部板厚，楼梯间板厚0次梁布置（不提倡在本菜单，可在菜单1输入）：要点，次梁型号和间距间，用空格分隔楼板错层/梁错层：要点，注意参看图纸相应部位标高3、荷载布置楼面恒载：要点，楼面恒载=板厚*容重+附加恒载（附加恒载考试中给出）楼面活载要点，楼面活载查询规范得相应值（考试中给出）梁间恒载：要点，梁间恒载为梁上附加永久性构件的荷载值，如墙、栏板、栏杆等；墙线荷载=墙厚*墙高*容重（容重、墙厚考试中给出，墙高=层高-梁高），栏板/女儿墙等部位恒载，考试中给出梁间活载：要点，在梁上有栏杆、扶手等部位，由于人的倚靠产生，一般密集情况取1.0，普通情况取0.5，考试时给出具体值注，各层输入完毕后，导入计算时不折减活载，而是在计算中折减。

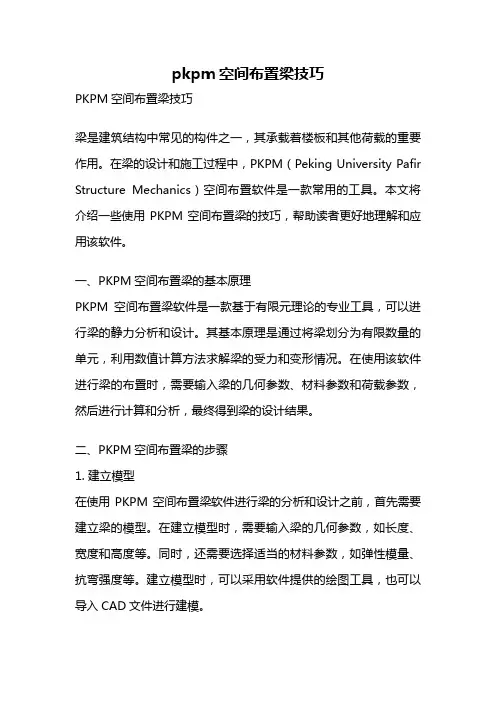

pkpm空间布置梁技巧PKPM空间布置梁技巧梁是建筑结构中常见的构件之一，其承载着楼板和其他荷载的重要作用。
在梁的设计和施工过程中，PKPM（Peking University Pafir Structure Mechanics）空间布置软件是一款常用的工具。
本文将介绍一些使用PKPM空间布置梁的技巧，帮助读者更好地理解和应用该软件。
一、PKPM空间布置梁的基本原理PKPM空间布置梁软件是一款基于有限元理论的专业工具，可以进行梁的静力分析和设计。
其基本原理是通过将梁划分为有限数量的单元，利用数值计算方法求解梁的受力和变形情况。
在使用该软件进行梁的布置时，需要输入梁的几何参数、材料参数和荷载参数，然后进行计算和分析，最终得到梁的设计结果。
二、PKPM空间布置梁的步骤1. 建立模型在使用PKPM空间布置梁软件进行梁的分析和设计之前，首先需要建立梁的模型。
在建立模型时，需要输入梁的几何参数，如长度、宽度和高度等。
同时，还需要选择适当的材料参数，如弹性模量、抗弯强度等。
建立模型时，可以采用软件提供的绘图工具，也可以导入CAD文件进行建模。
2. 设置边界条件在进行梁的分析和设计之前，需要设置梁的边界条件。
边界条件是指梁的支座约束和荷载条件。
在PKPM空间布置梁软件中，可以选择梁的支座类型，如固定支座、铰支座等。
同时，还可以设置荷载条件，如集中荷载、均布荷载等。
边界条件的设置对梁的受力分析和变形计算有重要影响，因此需要根据实际情况进行合理设置。
3. 进行分析和计算在设置完边界条件之后，可以进行梁的分析和计算。
在PKPM空间布置梁软件中，可以选择不同的分析方法，如静力分析、动力分析等。
根据具体需求，选择合适的分析方法进行计算。
在计算过程中，软件会自动进行数值计算和迭代求解，得到梁的受力和变形结果。
同时，还可以进行梁的验算和优化设计，以满足工程要求。
4. 输出结果在完成梁的分析和计算之后，可以输出结果。
在PKPM空间布置梁软件中，可以生成梁的受力图、变形图和应力云图等。
PKPM做鋼結構的經驗1 优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。
把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。
优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。
如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。
结构安全是整体安全，个别杆件强大没啥用。
2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
对未达要求的行为承担“违约责任”。
3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。
怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。
4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。
总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。
比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。
5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。
