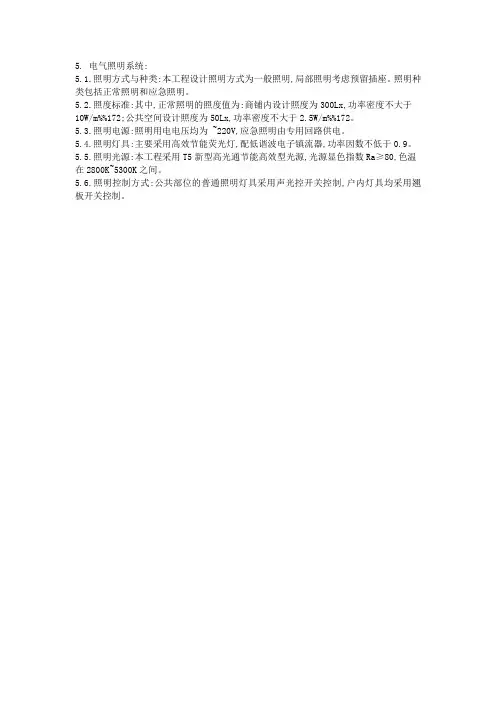

5. 电气照明系统:
5.1.照明方式与种类:本工程设计照明方式为一般照明,局部照明考虑预留插座。

照明种类包括正常照明和应急照明。

5.2.照度标准:其中,正常照明的照度值为:商铺内设计照度为300Lx,功率密度不大于10W/m%%172;公共空间设计照度为50Lx,功率密度不大于2.5W/m%%172。

5.3.照明电源:照明用电电压均为 ~220V,应急照明由专用回路供电。

5.4.照明灯具:主要采用高效节能荧光灯,配低谐波电子镇流器,功率因数不低于0.9。

5.5.照明光源:本工程采用T5新型高光通节能高效型光源,光源显色指数Ra≥80,色温在2800K~5300K之间。

5.6.照明控制方式:公共部位的普通照明灯具采用声光控开关控制,户内灯具均采用翘板开关控制。

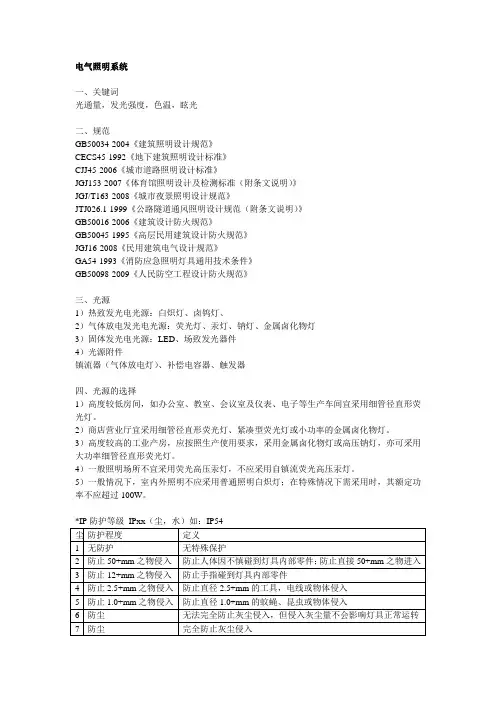

电气照明系统一、关键词光通量，发光强度，色温，眩光二、规范GB50034-2004《建筑照明设计规范》CECS45-1992《地下建筑照明设计标准》CJJ45-2006《城市道路照明设计标准》JGJ153-2007《体育馆照明设计及检测标准（附条文说明）》JGJ/T163-2008《城市夜景照明设计规范》JTJ026.1-1999《公路隧道通风照明设计规范（附条文说明）》GB50016-2006《建筑设计防火规范》GB50045-1995《高层民用建筑设计防火规范》JGJ16-2008《民用建筑电气设计规范》GA54-1993《消防应急照明灯具通用技术条件》GB50098-2009《人民防空工程设计防火规范》三、光源1）热致发光电光源：白炽灯、卤钨灯、2）气体放电发光电光源：荧光灯、汞灯、钠灯、金属卤化物灯3）固体发光电光源：LED、场致发光器件4）光源附件镇流器（气体放电灯）、补偿电容器、触发器四、光源的选择1）高度较低房间，如办公室、教室、会议室及仪表、电子等生产车间宜采用细管径直形荧光灯。

2）商店营业厅宜采用细管径直形荧光灯、紧凑型荧光灯或小功率的金属卤化物灯。

3）高度较高的工业产房，应按照生产使用要求，采用金属卤化物灯或高压钠灯，亦可采用大功率细管径直形荧光灯。

4）一般照明场所不宜采用荧光高压汞灯，不应采用自镇流荧光高压汞灯。

5）一般情况下，室内外照明不应采用普通照明白炽灯；在特殊情况下需采用时，其额定功率不应超过100W。

*IP防护等级IPxx（尘，水）如：IP54尘防护程度定义1 无防护无特殊保护2 防止50+mm之物侵入防止人体因不慎碰到灯具内部零件；防止直接50+mm之物进入3 防止12+mm之物侵入防止手指碰到灯具内部零件4 防止2.5+mm之物侵入防止直径2.5+mm的工具，电线或物体侵入5 防止1.0+mm之物侵入防止直径1.0+mm的蚊蝇、昆虫或物体侵入6 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运转7 防尘完全防止灰尘侵入水防护程度定义1 无防护无特殊防护2 防止滴水侵入滴水（垂直滴水）无有害影响3 倾斜15°时，仍然防止当外壳从正常位置倾斜在15°以内时，垂直滴水无有害影响滴水侵入4 防止淋下的水侵入与垂直成60°范围以内的淋水无有害影响5 防止飞溅的水侵入任何方向的溅水无有害影响6 防止喷射的水侵入任何方向的喷水无有害影响7 防止猛烈海浪的水侵猛烈海浪或强烈喷水时，进入外壳水量不致达到有害影响程度入8 防止浸水的侵入侵入规定压力的水中，经过规定的时间后，进入外壳水量不致达到有害影响程度9 防止潜水的侵入能按制造厂规定以的条件（通常指水密型，但对某些类型设备也可以允许水进入，但不应达到有害影响程度）五、灯具安装方法1）吊灯。
