工艺管道上工艺阀门特殊安装要求

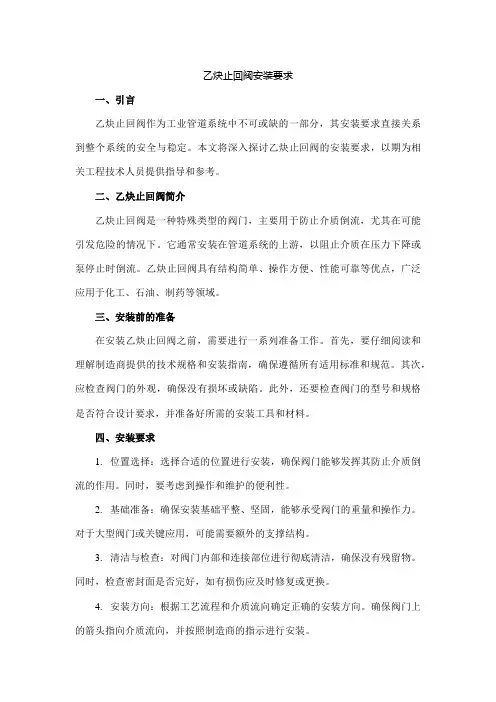

乙炔止回阀安装要求一、引言乙炔止回阀作为工业管道系统中不可或缺的一部分，其安装要求直接关系到整个系统的安全与稳定。

本文将深入探讨乙炔止回阀的安装要求，以期为相关工程技术人员提供指导和参考。

二、乙炔止回阀简介乙炔止回阀是一种特殊类型的阀门，主要用于防止介质倒流，尤其在可能引发危险的情况下。

它通常安装在管道系统的上游，以阻止介质在压力下降或泵停止时倒流。

乙炔止回阀具有结构简单、操作方便、性能可靠等优点，广泛应用于化工、石油、制药等领域。

三、安装前的准备在安装乙炔止回阀之前，需要进行一系列准备工作。

首先，要仔细阅读和理解制造商提供的技术规格和安装指南，确保遵循所有适用标准和规范。

其次，应检查阀门的外观，确保没有损坏或缺陷。

此外，还要检查阀门的型号和规格是否符合设计要求，并准备好所需的安装工具和材料。

四、安装要求1.位置选择：选择合适的位置进行安装，确保阀门能够发挥其防止介质倒流的作用。

同时，要考虑到操作和维护的便利性。

2.基础准备：确保安装基础平整、坚固，能够承受阀门的重量和操作力。

对于大型阀门或关键应用，可能需要额外的支撑结构。

3.清洁与检查：对阀门内部和连接部位进行彻底清洁，确保没有残留物。

同时，检查密封面是否完好，如有损伤应及时修复或更换。

4.安装方向：根据工艺流程和介质流向确定正确的安装方向。

确保阀门上的箭头指向介质流向，并按照制造商的指示进行安装。

5.连接方式：根据管道系统的要求选择合适的连接方式。

常见的连接方式包括法兰连接、螺纹连接和焊接等。

确保连接牢固、无泄漏。

6.密封材料：根据介质的性质选择合适的密封材料。

对于高温、高压或腐蚀性介质，应选择耐高温、耐高压或耐腐蚀的密封材料。

7.测试与调试：完成安装后对阀门进行测试和调试，确保其动作顺畅、无泄漏、符合设计要求。

如有必要，进行调整和优化。

8.文档记录：完整记录乙炔止回阀的安装过程和测试结果，以便日后维护和使用。

同时，为以后的类似项目提供经验和参考。

管道的分类：按最高工作压力、最高工作温度、介质、管道材质等因素分类。

高压管道10≤P＜35低温管道：＜-20℃；常温管道：-20〜200℃;高温管道：＞200℃。

公称直径：用符号DN表示，其后附加公称直径的数值。

公称直径为100nIn1,用DN100表示。

对于引进装置习惯用英寸表示。

公称直径50mm时，2〃表示。

公称直径的作用是：凡是公称直径相同的管子、管件（法兰、阀门等）均能互相联接。

公称压力：公称压力是为了设计、制造和使用的方便而规定的一种压力等级指管内工作介质温度在0〜120。

C范围内的最高允许工作压力用符号PN表示，其后附公称压力的数值公称压力为2.5MPa,用PN2.5表示（老产品有用“kgf/cm?单位，注意识别），或PN25baro当介质温度大于120。

C时，材料的强度下降，实际允许的工作压力要小于公称压力。

如铸铁阀门的公称压力为1MPa,在200。

C工作时，其工作压力不能大于0.9MPa o用于高温介质的管子及管件选用时应查阅有关手册，不能只凭公称压力为选用依据。

壁厚：常用的管子壁厚表示法有管子表号（SCh.）、壁厚尺寸两种方法。

管子表号（Sch.）是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值表号越大，壁厚越厚。

中国、ISo等钢管标准采用壁厚尺寸表示钢管壁厚系列。

表示方法为管外径X壁厚。

例如：Φ60.5×3.5mm0管道材料等级：根据设计温度、设计压力和输送介质要求及材料的性能和经济合理性确定管道和管道组成件的材质、品种和规格型号根据PID上的管道材料等级规定选用材料等级编码由6部分组成：JAJR61J-项目代码A-压力等级(ASME∕ANSlB16.5)J-材料代码R-法兰面(ASME/ANSIB16.5)61-序列号工厂管道应用条件：涉及介质种类，有LNGxMDEAxCO2、乙烯、丁烷、低温工艺物料、其他化学物等介质有一定腐蚀性。

环境温度低。

一、工艺钢管（一）、材料验收（1）全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。

对玻璃钢复合管不能有压碎、断裂、凿痕等现象。

（2）各种材质与规格的管子应按规范规定进行检查，检查直径、壁厚、弯曲度等，均应符合材料标准的规定。

（3）全部阀门应做外观检查，检查项目包括：(A) 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。

(B) 外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷，锻体阀件应无裂纹、折皱、重皮、锈蚀、凹陷等。

（4）该批阀门到现场后，应根据该批的同一制造厂、同一规格、同一型号按比例进行抽查强度试验和严密性试验。

（二）、材料的存放（1）根据本工程工艺管道材质的区别，各种材质的管道均应分开堆放，碳钢管允许露天存放，但要垫平道木和盖篷布，所有阀门要检查两端口封闭状况，小型管件和阀门要放在货架上。

（2）所有存放的材料均要作出明显标识，注明规格、材质、合格证号、数量等内容。

（3）焊材的存放(A) 现场设立焊条二级库，有专人看管，库内应装有性能良好的去湿机、通风机、干（湿）温度计及焊条烘烤设备，并挂有产品合格证和校验合格证。

(B) 焊条严格按规范要求分类，按规格摆放整齐，挂标识。

(C) 焊条库应建立一套完整的焊条保管、发放制度。

（三）、管子加工（1）所有管子按单线图下料，必须进行钢号移植。

各种材质的管道预制时分开进行，预制完毕要作好标记。

（2）切割(A) 碳钢管道可采用氧乙炔焰或用机械(砂轮切割机)切割下料。

(B) 切割后的坡口要平整，坡口表面要清理干净，碳钢管用锉刀和砂轮机清理。

（3）坡口的制备及管子的组对(A) 焊接坡口采用V型坡口。

坡口形式如右图所示(B) 对焊壁厚相同的管子、管件时，其内壁要做到平齐，内壁错边量应符合规范规定。

(C) 对焊壁厚不同的管子、管件时，如果厚度差在外表面大于3mm或在内表面大于1.5mm时，按下图修整较厚的管端，在修整较厚的管端，修理的和非修整件之间，修整坡度应（1）根据本工程的施工特点，管道的制作、加工采取在施工现场加工。

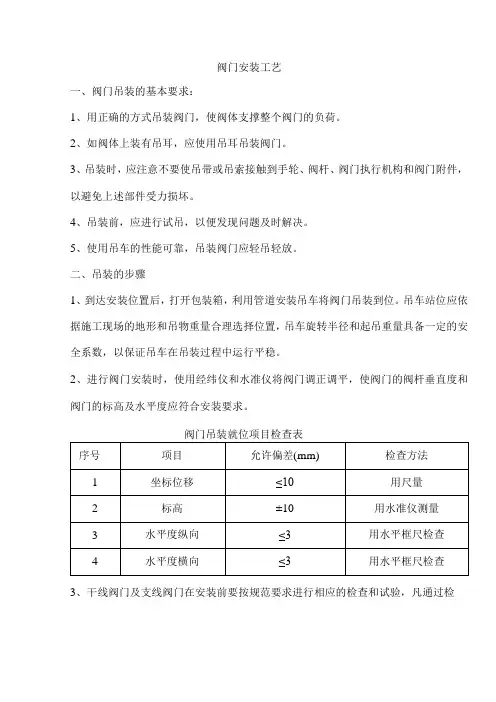

阀门安装工艺
一、阀门吊装的基本要求：
1、用正确的方式吊装阀门，使阀体支撑整个阀门的负荷。

2、如阀体上装有吊耳，应使用吊耳吊装阀门。

3、吊装时，应注意不要使吊带或吊索接触到手轮、阀杆、阀门执行机构和阀门附件，以避免上述部件受力损坏。

4、吊装前，应进行试吊，以便发现问题及时解决。

5、使用吊车的性能可靠，吊装阀门应轻吊轻放。

二、吊装的步骤
1、到达安装位置后，打开包装箱，利用管道安装吊车将阀门吊装到位。

吊车站位应依据施工现场的地形和吊物重量合理选择位置，吊车旋转半径和起吊重量具备一定的安全系数，以保证吊车在吊装过程中运行平稳。

2、进行阀门安装时，使用经纬仪和水准仪将阀门调正调平，使阀门的阀杆垂直度和阀门的标高及水平度应符合安装要求。

3、干线阀门及支线阀门在安装前要按规范要求进行相应的检查和试验，凡通过检
查、试验的合格阀门、管件才能用于本工程。

4、阀门安装前，按设计要求对阀门底座进行防腐绝缘处理。

阀门与管道焊接时，阀门应处于全闭状态。

焊接完成后，要打开阀门使之处在全开位置。

一、阀门安装的一般要求(l)阀门安装位置应不妨碍设备、管路及阀门本身的操作和检修。

最适宜的安装高度为距操作面l.2m左右。

当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门及安全阀，应设平台;对不经常操作的阀门也应采取适当的措施(如链轮、延伸杆、活动平台或活动梯子等)。

链轮的链条不应妨碍通行。

内有危险介质的管道和设备上的阀门，不得安装在人的头部高度范围内，以免伤人。

(2)水平管道上的阀门的阀杆最好垂直向上或向左或右偏45.水平安装也可，但不准向下。

垂直管道上的阀门杆朝向操作面，但应注意不要影响通行。

(3)对于质量较大的阀门，应在附近设立支架，阀门法兰与支架间距应大于300mm;对于大型阀门，应考虑吊装的条件。

(4)平行布置管道上的阀门，其中心线尽量对齐。

手轮间的净距不应小于100mm。

阀门应尽量靠近干管和设备安装。

与设备管嘴相连接的阀门，若公称压力、直径、密封面形式与设备管嘴法兰相同或对应时，可直接连接。

从干管引出的支管，一般要在靠近根部且在水平管段上设切断阀。

(5)升降式止回阀应装在水平管段上;立式升降式止回阀可装在垂直管道上;旋启式止回阀应优先装在水平管道上，也可装在管内介质自下而上流动的垂直管道上。

底阀应装在离心泵吸人管的立管端;减压阀、调节阀应垂直装在水平管道上。

地下管道的阀门应设在管沟内或阀门井内。

消防水阀门井应有明显的标志，安装在设备上或管道上均应垂直安装。

二、减压阀的安装减压阀组不应设置在靠近移动设备或容易受冲击的部位，应设置在振动小、有足够空间和便于检修的部位。

为了检修需要，减压阀组应设切断阀和旁路阀。

为防止杂质磨损，可在减压阀前设置Y形过滤器。

阀组后应设置安全阀，当压力超过设定值时，能起泄压作用。

蒸汽系统的减压阀组前，应设疏水器或汽水分离器。

阀组最低处应设导淋阀。

减压阀组的安装高度为:设在离地面1.2m左右，可沿墙敷设;设在离地面3m左右，也可以沿墙敷设，但应设立永久性操作平台。

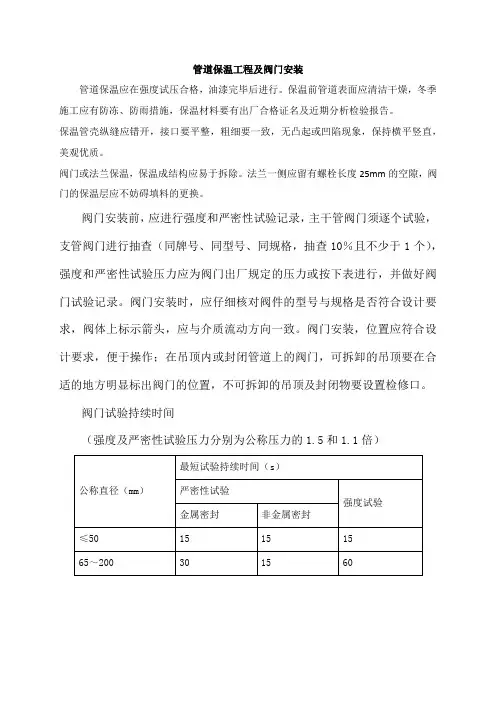

管道保温工程及阀门安装
管道保温应在强度试压合格，油漆完毕后进行。

保温前管道表面应清洁干燥，冬季施工应有防冻、防雨措施，保温材料要有出厂合格证名及近期分析检验报告。

保温管壳纵缝应错开，接口要平整，粗细要一致，无凸起或凹陷现象，保持横平竖直，美观优质。

阀门或法兰保温，保温成结构应易于拆除。

法兰一侧应留有螺栓长度25mm的空隙，阀门的保温层应不妨碍填料的更换。

阀门安装前，应进行强度和严密性试验记录，主干管阀门须逐个试验，支管阀门进行抽查（同牌号、同型号、同规格，抽查10％且不少于1个），强度和严密性试验压力应为阀门出厂规定的压力或按下表进行，并做好阀门试验记录。

阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求，阀体上标示箭头，应与介质流动方向一致。

阀门安装，位置应符合设计要求，便于操作；在吊顶内或封闭管道上的阀门，可拆卸的吊顶要在合适的地方明显标出阀门的位置，不可拆卸的吊顶及封闭物要设置检修口。

阀门试验持续时间
（强度及严密性试验压力分别为公称压力的1.5和1.1倍）。

阀门（闸阀）、呼吸阀、调节阀、安全阀布置设计安装要求及规范1、阀门安装的一般要求是什么？阀门安装的一般要求、最适宜的安装高度、水平管道上阀门、阀杆方向如下：（1）阀门应设在容易接近、便于操作、维修的地方。

成排管道（如进出装置的管道）上的阀门应集中布置，并考虑设置操作平台及梯子。

平行布置管道上的阀门，其中心线应尽量取齐。

手轮间的净距不应小于10Qmm，为了减少管道间距，可把阀门错开布置；（2）经常操作的阀门的安装位置应便于操作，最适宜的安装高度为距离操作面1．2m上下。

当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门以及安全阀应设置平台，对不经常操作的单独阀门也应采取适当的措施（如链轮、延伸杆、活动平台和活动梯子等）。

链轮的链条不应妨碍通行。

危险介质的管道和设备上的阀门，不得在人的头部高度范围内安装，以免碰伤人头部，或由于阀门泄漏时直接伤害人的面部；（3）隔断设备用的阀门宜与设备管口直接相接或靠近设备。

与极度危害、高度危害的有毒介质的设备相连接管道上的阀门，应与设备谷口直接连接，该阀门不得使用链轮操纵；（4）事故处理阀如消防水用阀、消防蒸汽两阀等应分散布置，且要考虑到事故时的安全操作。

这类阀门要布置在控制室后。

安全墙后、厂房门外、或与事故发生处有一定安全距离的地带；以便发生火灾事故时，操作人员可以安全操作；（5）除工艺有特殊要求外，塔、反应器、立式容器等设备底部管道上的阀门，不得布置在裙座内；（6）从干管上引出的水平支管的切断阀，宜设在靠近根部的水平管段上；（7）升降式止回阀应安装在水平管道上，立式升降式止回阀应安装在管内介质自下而上流动的垂直管道上。

旋启式止回阀应优先安装在水平管道上，也可安装在管内介质自下而上流动的垂直管道上；底阀应安装在离心泵吸人管的立管端；为降低泵出口切断阔的安装高度，可选用蝶形止回阀；泵出口与所连接管道直径不一致时，可选用异径止回阀；（8）布置在操作平台周围的阀门的手轮中心距操作平台边缘不宜大于450mm，当阀杆和手轮伸入平台上方且高度小于 2m 时，应使其不影响操作人员的操作和通行；（9）地下管道的阀门应设在管沟内或阀井内，必要时，应设阀门延伸杆。

阀门及管道附件安装施工工艺1 阀门安装1 阀门安装流程见图2.4.7-1所示：2 阀门的强度及严密性试验：阀门安装前必须进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门应逐个做强度及严密性试验。

阀门的强度试验应符合设计及技术规范的要求，如无具体要求时，阀门的强度试验压力应为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。

阀门试压的试验持续时间应不少于表2.4.7-1的规定：表2.4.7-1 阀门试验持续时间3 一般主要阀门安装要点见表2.4.7-2所示：核对型号规格验检查质量外观强度试验严密性试验图2.4.7-1 阀门安装流程阀门安装表2.4.7-2 阀门安装要点序号名称阀门示意图主要安装要求1 铜球阀1 检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行强度（为公称压力的1.5倍）和严密性试验（出厂规定之压力）。

2 选用的法兰盘的厚度、螺栓孔数、水线加工、有关直径等几何尺寸要符合管道工作压力的相应要求。

3 水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装，不得朝下安装。

4 阀门法兰盘与钢管法兰盘相互平行，一般误差应小于2mm，法兰要垂直于管道中心线，选择适合介质参数的垫片置于两法兰盘的中心密合面上。

2 止回阀3 减压阀4 缓闭止回号 称阀门示意图主要安装要求阀5 连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的1/2。

螺栓同法兰配套，安装方向一致；法兰平面同管轴线垂直，偏差不得超标，并不得用扭螺栓的方法调整。

6 安装阀门时注意介质的流向，水流指示器、止回阀、减压阀等阀门不允许反装。

阀体上标示箭头，应与介质流动方向一致。

7 螺纹式阀门，要保持螺纹完整，按介质不同涂以密封填料物，拧紧后螺纹要有3扣的预留量，以保证阀体不致拧变形或损坏。

石油化工装置工艺管道安装设计手册第五版阀门阀门是石油化工装置中不可或缺的重要组成部分，承担着流体调节、截断和防倒流的功能。

为了保证装置的正常运行和安全性，阀门的安装设计至关重要。

本文将为您介绍《石油化工装置工艺管道安装设计手册第五版》中关于阀门的相关内容。

一、阀门的分类根据不同的工作原理和结构特点，阀门可以分为多种类型，例如截断阀、调节阀、安全阀、止回阀等。

在安装设计过程中，需要根据工艺要求和使用条件来选取适合的阀门类型。

二、阀门的选型1. 流量与压降计算：根据工艺流体的流量和压力情况，计算出阀门的额定流量和压降，并依此选取适当的阀门规格。

2. 材料选择：根据被处理流体的性质和温度、压力等因素，选取阀门材料，确保阀门在工作条件下具备良好的耐腐蚀性和耐高温性能。

三、阀门的安装1. 安装位置：阀门应安装在易于操作和维护的位置，并考虑到与其他管道和设备的连接便捷性。

2. 安装方向：阀门的流向与管道的流向应一致，避免产生压力波动和流体泄漏。

3. 安装间距：阀门与其他设备的间距应符合安装要求，便于操作和维护。

4. 泄漏检测：按照相关标准和规范，进行泄漏检测，确保阀门密封性能优良，避免对环境和人员的影响。

四、阀门的操作和维护1. 操作规程：制定相应的操作规程，明确阀门的操作步骤和要求，避免误操作和事故发生。

2. 周期检修：定期对阀门进行检修和保养，确保其正常运行和延长使用寿命。

3. 泄漏处理：对于发现的泄漏情况，要及时处理，并记录泄漏处的情况和处理过程。

总结《石油化工装置工艺管道安装设计手册第五版》为石油化工装置阀门的安装提供了全面而专业的指导。

在阀门的选型、安装和维护过程中，要充分考虑工艺要求和安全性，以确保装置的正常运行和人员的安全。

同时，阀门的安装设计也应遵循相关的国家标准和规范，以确保工程的合法合规。

通过合理的阀门选择和精心的安装设计，能够有效提高装置的运行效率和设备的可靠性。

（以上为机器人AI生成，仅供参考）。

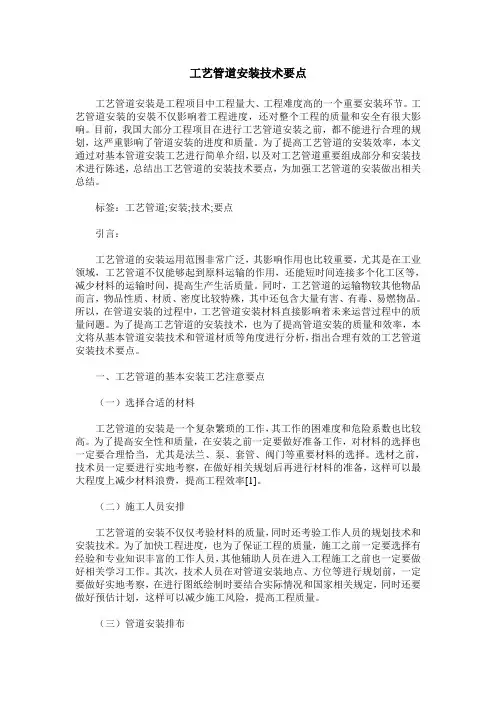

工艺管道安装技术要点工艺管道安装是工程项目中工程量大、工程难度高的一个重要安装环节。

工艺管道安装的安裝不仅影响着工程进度，还对整个工程的质量和安全有很大影响。

目前，我国大部分工程项目在进行工艺管道安装之前，都不能进行合理的规划，这严重影响了管道安装的进度和质量。

为了提高工艺管道的安装效率，本文通过对基本管道安装工艺进行简单介绍，以及对工艺管道重要组成部分和安装技术进行陈述，总结出工艺管道的安装技术要点，为加强工艺管道的安装做出相关总结。

标签：工艺管道;安装;技术;要点引言：工艺管道的安装运用范围非常广泛，其影响作用也比较重要，尤其是在工业领域，工艺管道不仅能够起到原料运输的作用，还能短时间连接多个化工区等，减少材料的运输时间，提高生产生活质量。

同时，工艺管道的运输物较其他物品而言，物品性质、材质、密度比较特殊，其中还包含大量有害、有毒、易燃物品。

所以，在管道安装的过程中，工艺管道安装材料直接影响着未来运营过程中的质量问题。

为了提高工艺管道的安装技术，也为了提高管道安装的质量和效率，本文将从基本管道安装技术和管道材质等角度进行分析，指出合理有效的工艺管道安装技术要点。

一、工艺管道的基本安装工艺注意要点（一）选择合适的材料工艺管道的安装是一个复杂繁琐的工作，其工作的困难度和危险系数也比较高。

为了提高安全性和质量，在安装之前一定要做好准备工作，对材料的选择也一定要合理恰当，尤其是法兰、泵、套管、阀门等重要材料的选择。

选材之前，技术员一定要进行实地考察，在做好相关规划后再进行材料的准备，这样可以最大程度上减少材料浪费，提高工程效率[1]。

（二）施工人员安排工艺管道的安装不仅仅考验材料的质量，同时还考验工作人员的规划技术和安装技术。

为了加快工程进度，也为了保证工程的质量，施工之前一定要选择有经验和专业知识丰富的工作人员，其他辅助人员在进入工程施工之前也一定要做好相关学习工作。

其次，技术人员在对管道安装地点、方位等进行规划前，一定要做好实地考察，在进行图纸绘制时要结合实际情况和国家相关规定，同时还要做好预估计划，这样可以减少施工风险，提高工程质量。

管道、阀门布置要求及安全管理规范(1)管道布置的净空高度、通道宽度、基础标高应符合“化工装置设备布置设计工程规定”(HG20546.2)第3章中的规定。

(2)应按国家现行标准中许用最大支架间距的规定进行管道布置设计。

(3)管道尽可能架空敷设，如必要时，也可埋地或管沟敷设。

(4)管道布置应考虑操作、安装及维护方便，不影响起重机的运行。

在建筑物安装孔的区域不应布置管道。

(5)管道布置设计应考虑便于做支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。

(6)在有条件的地方，管道应集中成排布置。

裸管的管底与管托底面取齐，以便设计支架。

(7)无绝热层的管道不用管托或支座。

大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。

(8)在跨越通道或转动设备上方的输送腐蚀性介质的管道上，不应设置法兰或螺纹连接等可能产生泄漏的连接点。

(9)管道穿过为隔离剧毒或易爆介质的建筑物隔离墙时应加套管，套管内的空隙应采用非金属柔性材料充填。

管道上的焊缝不应在套管内，并距套管端口不小于IOOnIn1。

管道穿屋面处，应有防雨措施。

(10)消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。

(11)埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m,并应在冻土深度以下。

(12)对于“无袋形”、“带有坡度”及“带液封”等要求的管道，应严格按PID的要求配管。

(13)从水平的气体主管上引接支管时，应从主管的顶部接出。

2平等管道的间距及安装空间(1)平行管道间净距应满足管子焊接、隔热层及组成件安装维修的要求。

管道上突出部之间的净距不应小于30mm。

例如法兰外缘与相邻管道隔热层外壁间的净距或法兰与法兰间净距等。

(2)无法兰不隔热的管道间的距离应满足管道焊接及检验的要求，一般不小于50mm o(3)有侧向位移的管道应适当加大管道间的净距。

(4)管道突出部或管道隔热层的外壁的最突出部分，距管架或框架的支柱、建筑物墙壁的净距不应小于IOOnIm,并考虑拧紧法兰螺栓所需的空间。

阀门安装施工质量控制在各类工业和民用建筑的管道系统中，阀门作为控制流体流动、压力和流量的关键设备，其安装施工质量直接影响到整个系统的运行安全和稳定性。

因此，严格把控阀门安装施工质量至关重要。

一、施工前的准备工作（一）阀门的选型首先，根据管道系统的介质、压力、温度等参数，选择合适类型、规格和材质的阀门。

例如，对于高温高压介质，应选用耐高温、高压的阀门；对于腐蚀性介质，应选用耐腐蚀的阀门。

同时，还要考虑阀门的操作方式（手动、电动、气动等）和密封性能等因素。

（二）阀门的检验在阀门安装前，应对其进行严格的检验。

检查阀门的外观是否有损伤、锈蚀，铭牌是否清晰，阀门的零部件是否齐全。

进行强度和严密性试验，确保阀门在工作压力下无泄漏。

（三）施工人员的培训施工人员应熟悉阀门的安装工艺和操作规程，掌握相关的质量标准和验收规范。

通过培训，提高施工人员的技术水平和质量意识。

（四）施工工具和设备的准备准备好所需的施工工具，如扳手、螺丝刀、焊接设备等，并确保其性能良好。

同时，准备好必要的防护用品，保障施工人员的安全。

二、阀门安装的施工过程（一）阀门的安装位置阀门的安装位置应便于操作和维护，同时要考虑到管道的走向和布局。

一般来说，阀门应垂直安装在管道上，且手轮或操作机构应朝上。

对于一些特殊的阀门，如止回阀、安全阀等，应按照其规定的方向进行安装。

（二）连接方式的选择阀门与管道的连接方式主要有螺纹连接、法兰连接和焊接连接等。

在选择连接方式时，要考虑管道的材质、压力和施工条件等因素。

例如，螺纹连接适用于小口径、低压管道；法兰连接适用于中高压管道；焊接连接适用于高温、高压和易燃易爆介质的管道。

（三）安装的注意事项在安装过程中，要注意保护阀门的密封面，避免磕碰和划伤。

拧紧螺栓时，要对称均匀用力，防止阀门变形。

对于焊接连接的阀门，要在焊接前将阀门打开，以防止过热损坏密封面。

（四）阀门的调试阀门安装完成后，应进行调试。

调试包括手动操作阀门，检查其开关是否灵活，有无卡阻现象；电动或气动阀门要检查其控制信号是否准确，动作是否灵敏。

1.必须熟悉本岗位流程，工艺管道的流向和阀门的安装方向。

对管材、阀兰、在使用前应对其材质、规格、型号、质量逐个检查，凡不符合设计要求及质量不合格者不得使用；同时管材、管件、应进行外观检查，不得有裂纹、缩孔、夹渣、粘砂、重皮等缺陷。

3.、管道安装时，应对法兰密封面及密封片进行外观检查，不得有影响密封性能缺陷存在。

4、法兰连接时应保持平行，其偏差不大于法兰外径的 1.5/1000，且不大于 2 ㎜。

不得用强紧螺栓的方法消除歪斜。

5、垫片安装时普通可根据需要，分别涂以石墨粉、二硫化钼油脂、石墨机油等涂剂。

6、法兰连接应使用一规格螺栓，安装方向一致。

紧固螺栓时，应对称均匀，松紧适度，紧固后处露长度不大于 2 倍螺距。

直管段两焊缝间距不小于 100 ㎜；焊缝距弯管起弯点不得小于 100 ㎜，且不小于管外径；在管道焊缝上不得开孔。

7、管道上仪表接点的开孔和焊接应在管道安装前进行。

8、预埋套管要准确，同时其他管道要考虑不妨碍补偿。

9、在施工中严格控制仪表空气管道的焊接必须采用氩电联焊。

1.、阀门安装前应作检查，阀门上应有创造厂铭牌，铭牌上应标明公称压力、公称通经、工作温度及工作介质等有关说明。

2.安装前应进行外观检查，不得损坏、锈蚀、缺件、脏污、铭牌脱落及色标不符等情况。

3.阀门的手柄或者手轮应操作灵便轻便，无卡涩现象不合格者不得安装。

4.普通阀门的阀体上有标志，箭头所指方向即介质向前流动的方向。

必须特殊注意，不得装反。

5.安装位置从操作和维修着眼，尽可能方便操作维修，阀门手轮不得向下。

6.大型阀门起吊，绳子不能拴在手轮或者阀杆上。

1、碳素钢管外径小于或者等于 57 ㎜，壁厚小于或者等于 3.5 ㎜的采用氧气—乙炔焊。

外径大于 57 ㎜的采用氩电联焊后，手工电弧焊。

不锈钢管采用手工电弧焊；2、焊接辅助设备应具有：焊条烘干箱、焊条保温桶、氧气减压器、乙炔减压器、氧气瓶、乙炔瓶、回火器等；3、碳钢及低合金钢管子坡口采用机械或者氧乙炔焰、机械法去除氧化皮等进行加工；4、检查坡口表面及坡口边缘内外侧不少于 10 ㎜范围内的油漆、垢、锈、毛刺等清除干净，并不得有裂纹、夹层等缺陷；5、坡口加工尺寸符合要求；焊口表面应无裂纹、夹层。

阀门安装一般要求和工艺要领嘿，朋友！今天咱们来唠唠阀门安装这事儿。

这阀门啊，就像是管道系统里的小管家，管着水流或者其他流体的通行呢。

那这阀门安装可不能马虎，这里面的门道可多啦。

先说说这一般要求吧。

咱安装阀门之前，得好好检查阀门的质量。

就好比你去市场挑水果，得挑新鲜没坏的一样。

拿到阀门，得看看阀门的型号规格是不是跟咱工程设计要求的一致啊。

要是不一样，那就好比你想穿38码的鞋，结果拿了个36码的，肯定不合适嘛。

这时候你就得去找供应商理论啦，“你咋给我弄错型号了呢？这不是耽误事儿嘛！”这阀门表面也得光滑，不能有裂缝、砂眼这些毛病，要是有，那就像人身上有伤口一样，在管道里迟早要出问题的。

还有啊，阀门的各个部件得齐全，什么手轮、阀杆、密封面之类的，少一个都不行。

这就跟人要是少个胳膊少条腿，行动就不方便是一个道理。

在安装的地方呢，要保证环境干净整洁，可不能有杂物。

要是周围乱糟糟的，就像你在一个堆满垃圾的地方干活儿，那能舒服吗？肯定不能啊。

再讲讲这工艺要领。

安装阀门的时候，咱得把阀门的进出口方向搞清楚。

这就像你出门，得知道东南西北一样重要。

要是把进出口弄反了，那流体就不能按照咱预想的路线走啦，整个管道系统就乱套了。

你想啊，要是水流本来该从左边进右边出，结果你给弄反了，那这水不得在里面“撞墙”啊，多闹心。

说到阀门和管道的连接，这可是个关键步骤。

如果是法兰连接，那法兰的密封面得清理干净，不能有铁锈、油污这些脏东西。

这就像两个人握手，要是手上都是泥，那握得肯定不紧实。

咱得把密封垫片放好，放正，就像把拼图块放到正确的位置一样。

螺栓呢，要对称均匀地拧紧，可不能一边紧一边松，那密封效果肯定不好。

这时候要是有个老师傅在旁边看着，他肯定会喊：“嘿，小子，那螺栓拧得不均匀，重新来！”焊接连接的阀门啊，那对焊接技术要求可高了。

焊接的工人就像艺术家一样，得把焊缝弄得又平整又牢固。

要是焊缝有气孔、夹渣这些问题，那就像一幅画被弄脏了一样，阀门在管道里就可能会泄漏。

阀门安装的基本流程及规范要求在流体管道系统中，阀门属于控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力等。

阀门的选择固然非常重要，但阀门的正确安装也是工程建设中至关重要的一个环节。

笔者总结阀门安装的基本流程及相关技术要求供大家参考。

一、阀门的检查与安装1、阀门安装前的检查①仔细检查核对阀门型号、规格是否符合图纸要求。

②检查阀杆和阀瓣开启是否灵活，有无卡住和歪斜现象。

③检查阀门有无损坏，螺纹阀门的螺纹是否端正和完整无缺。

④检查阀座与阀体的结合是否牢固，阀瓣与阀座、阀盖和阀体,阀杆与阀瓣的联结。

⑤检查阀门垫料、填料及紧固件(螺栓)是否适合于工作介质性质的要求。

⑥对陈旧的或搁置较久的减压阀应拆卸，灰尘、砂粒等杂物须用水清洗干净。

⑦清除通口封盖，检查密封程度，阀瓣必须关闭严密。

2、阀门的压力试验低压、中压和高压阀门要进行强度试验和严密性试验，合金钢阀门还应逐个对壳体进行光谱分析，复查材质。

1）阀门的强度试验阀门的强度试验是在阀门开启状态下试验，检查阀门外表面的渗漏情况。

PN≤32MPa的阀门，其试验压力为公称压力的1.5倍，试验时间不少于5min，壳体、填料压盖处无渗漏为合格。

2）阀门的严密性试验在阀门完全关闭状态下进行的试验，检查阀门密封面是否有渗漏，其试验压力，除蝶阀、止回阀、底阀、节流阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用1.25倍的工作压力进行试验，以阀瓣密封面不漏为合格。

3、阀门安装的一般规定1）阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考虑到组装外形的美观。

2）水平管道上的阀门，阀杆朝上安装，或倾斜一定角度安装，不可手轮向下安装。

高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀的启闭。

3）排列对称，整齐美观；立管上的阀门，在工艺允许的前提下，阀门手轮以齐胸高最适宜操作，一般以距地面1.0—1.2m为宜，且阀杆必须顺着操作者方向安装。

工程概况本工程在兰炭一期鼓风冷凝工段煤气管道部分，煤气汇管与电捕焦油器之间、电捕焦油器与煤气汇管之间的原蝶阀位置增装电动盲板阀，原蝶阀移至于盲板阀两端，共要移装个蝶阀、增装个盲板阀，具体设备列表如下：二、编制依据、《工业金属管道工程施工规范》、《工业金属管道工程施工质量验收规范》、《现场设备、工业管道焊接工程施工规范》、《鼓风冷凝工段煤气管道一立剖图设计变更》图和设备相关资料、施工图纸及施工现场的实地考察情况。

三、施工程序材料验收对供货商提供的管道材料及其管道组成件，在进入施工现场前应进行检查验收, 检查验收的标准是设计文件和施工验收规范，检查方法为：目测、即一般外观检查（包括使用简单的测量工具，如钢卷尺）。

典型材料的检查要求如下：（1）一般管道及其组成件外表面应无裂纹、缩孔、夹渣、折迭、重皮、凹陷及其它机械损伤等缺陷，规格尺寸应符合材料预算要求。

（2）法兰密封面不得有径向划痕，其它部位应符合（）的要求。

（3）缠绕垫不得有松散、翘曲等缺陷，石棉垫表面应平整光滑，不得有气泡、分层、折皱等缺陷，八角垫、椭圆型垫不允许有划痕。

（4）螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，并应配合良好，无松动或卡涩现象，应有材质标记。

（5）质量证明文件应符合相应标准要求，技术指标应符合设计文件要求。

设备检验．装箱清单，设备和设计技术文件应齐全，并附有厂合格证、质量证明书及安装说明等技术文件。

设备、材料的数量、型号和规格应符合设计规定。

机电设备应无缺损件，表面应无损坏、变形和锈蚀等情况。

.阀门安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。

.进行壳体压力试验和密封试验，对具有上密封结构的阀门进行上密封试验。

阀门的壳体试验压力应为阀门在C时最大允许工作压力的倍，密封试验压力为阀门在C时最大允许工作压力的倍•阀门在试验压力下的持续时间不得小于。

试验合格的阀门，及时派尽内部积水，并吹干。

管道和阀门安装的允许偏差和检验方法1.管道安装的允许偏差管道安装的允许偏差包括线偏差、弯曲偏差和偏斜，并且根据不同的管道材料和使用要求有不同的允许范围。

线偏差：管道的线偏差是指管道轴线与设计轴线之间的偏差，可通过全长和局部偏差进行测量。

一般来说，允许线偏差的范围为管道直径的1%，但在特殊情况下或特殊材料的要求下，允许范围可以有所调整。

弯曲偏差：管道的弯曲偏差通常被分为两类，一类是平面弯曲偏差，一类是垂直弯曲偏差。

平面弯曲偏差是指管道弯曲面与设计平面的偏差，其允许偏差一般不超过设计半径的10%。

垂直弯曲偏差是指管道中心线的垂直弯曲度，允许偏差一般不超过设计半径的10%。

需要特别注意的是，对于高温高压管道或特殊材料，允许偏差可能会有所调整。

偏斜：管道的偏斜是指管道横向和纵向的偏差，横向偏差一般不超过管道外径的1%，纵向偏差一般不超过管道长度的1%。

2.管道安装的检验方法管道安装的检验应根据管道安装的要求和设计规范进行，主要包括以下几个方面。

准备工作：在进行管道安装前，要对管道进行清洗和防腐处理，确保管道的表面干燥、洁净和防腐。

同时要检查管道的尺寸、材质和质量，并制定具体的安装计划和方案。

安装过程检验：在管道安装的过程中，要进行钢管焊缝的质量控制，包括焊接工艺评定和焊接工艺规程、焊缝试样制备和检验等。

安装完工检验：在管道安装完工后，要进行管道完整性和质量的检验，包括管道线路增加法兰垫片、管道焊缝封堵、管道支撑设施和防腐层等检验。

管道试验：在管道完工后，还要进行管道试验，包括强度试验、水压试验、泄漏试验和耐压试验等。

试验结果要符合设计规范的要求。

以上为管道安装的允许偏差和检验方法的简要介绍，具体的安装偏差和检验方法应根据实际工程要求和设计规范进行调整和执行。

同时，为了确保管道和阀门的安全运行，还应注意定期检查和维护管道系统，及时处理发现的问题，确保管道系统的正常运行。

山东鲁丽钢铁有限公司培训教材工业管道安装规范李升亮主编二零一零年三月第二章管件及阀门第一节阀门一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置, 在生产过程中, 或开停车时, 操作人员必须按工艺条件, 对管路中的流体进行适当调节, 已控制其压力和流量, 并使流体进入管路或切断流体流动或改变流动方向, 在遇到超压状态时, 还能够用它排泄压力, 确保生产安全。

二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。

它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。

自动作用阀包括止回阀、安全阀、减压阀和疏水阀。

1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。

旋塞阀结构简单, 外型尺寸小, 启闭迅速, 操作方便, 流体阻力小。

但密封面易磨损, 开关力较大。

这种阀门不适用于输送高温、高压介质, 只适用于输送。

低温、低压流体, 做开闭用, 不宜做调节流量用。

2、闸阀闸阀的阀体内有一平板与介质流动方向垂直, 平板升起时阀即开启, 这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。

一般明杆式适用于腐蚀性介质以及室内管道上; 暗杆式适用于非腐蚀性介质及安装操作位置受限制的地a为楔式闸阀b为平行式闸阀方。

根据阀心结构形式分为楔式、平行式和弹性闸板。

闸阀密封性能好, 流体阻力小, 开启、关闭力较小, 适用比较广泛, 闸阀具有一定的调节流量功能, 并能从阀杆的升降高低看出阀的开度大小。

闸阀一般适用于大口径的管道上。

但这种结构比较复杂, 外型尺寸较大, 密封面易磨损。

3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便, 截止阀能够调节流量, 应用广泛, 但流体阻力较大, 不适用于输送带颗粒和粘度较大的介质。

4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,能够较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀球阀是利用一个中间开孔的球体做阀心, 靠旋转阀体来控制阀的开启和关闭, 该阀和旋塞一样可作成直通、三通或四通的。
