架空配电线路接户线的架设
架空配电线路接户线的架设一、引言架空配电线路是一种常见的供电方式，广泛应用于城市和农村地区。
在架设架空配电线路时，如何正确接入户线是非常重要的。
本文将介绍架空配电线路接户线的架设方法和注意事项。
二、材料准备在进行架设工作之前，我们需要准备以下材料：1.铁塔：用于支撑架空配电线路的主体结构。
2.绝缘子：用于隔离架空线路与铁塔之间的接触，保证安全。
3.输电线杆：用于支撑户线的结构。
4.悬吊线夹：用于固定和连接架空电缆。
5.户线绝缘子：用于隔离户线与输电线杆之间的接触。
6.包套管：用于保护接户线的绝缘层。
7.工具：如螺丝刀、扳手、电钻等。
三、架设步骤1. 确定架设方案在架设架空配电线路接户线之前，我们需要根据实际情况确定合适的架设方案。
这涉及到考虑供电负荷、线路长度、地形地貌等因素。
2. 定位验线在确定好架设方案之后，我们需要进行定位验线工作。
通过使用导线定位器和导线测试仪，找到合适的位置进行架设。
3. 安装铁塔和绝缘子第一步是安装铁塔。
将铁塔固定在地面上，并确保其垂直稳定。
然后，安装绝缘子在铁塔上，用于隔离架空线路与铁塔之间的接触。
4. 架设架空线路在完成铁塔和绝缘子的安装后，可以开始架设架空线路。
首先，将悬吊线夹固定在架空电缆上，然后将其连接到铁塔上。
顺着架设方案走向，依次架设架空线路。
5. 安装输电线杆和户线绝缘子在架设架空线路的过程中，我们还需要安装输电线杆。
将输电线杆固定好，然后安装户线绝缘子在输电线杆上，用于隔离户线与输电线杆之间的接触。
6. 接入户线在完成架设架空线路之后，就可以进行接入户线的工作了。
首先，将户线绝缘子连接到户线上，并确保其固定可靠。
然后，通过包套管将户线绝缘子和架空线路之间进行绝缘和保护。
7. 检查和测试完成接入户线之后，我们需要对整个架设过程进行检查和测试，确保线路连接正确、安全可靠。
四、安全注意事项在架设架空配电线路接户线的过程中，需要注意以下几点安全事项：1.严禁在天气恶劣、风力较大的情况下进行架设工作。
架空线路的导线架设施工工艺

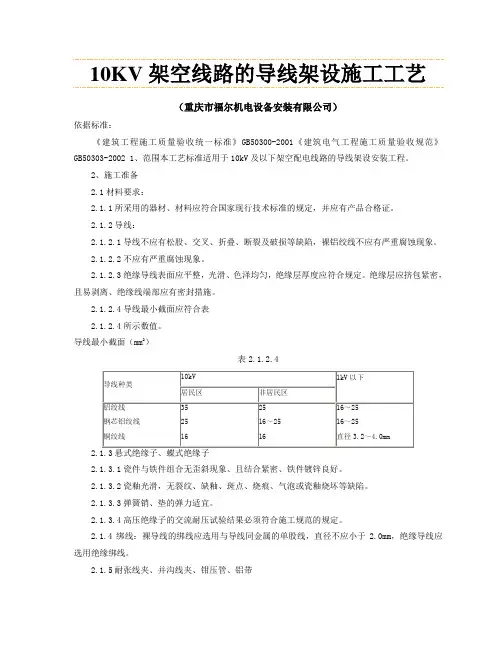

10KV架空线路的导线架设施工工艺（重庆市福尔机电设备安装有限公司）依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002 1、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
导线最小截面（mm2）表2.1.2.42.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2线夹转动灵活，与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
接户线安装的技术和工艺要求
5、接户线的最大弧垂时，跨越街道及建筑物的最 小距离不应小于下列数值： 1）、通车的街道为6m； 2）、不通车的街道、人行道为3.5m； 3）、偏辟街道、胡同为3m； 4）、建筑物为为2.5m； 6、接户线对房屋建筑的最小允许距离应不小于下 列数值： 1）、导线水平布置时的垂直距离： 在窗户上方为300㎜； 在阳台及窗户下方为700㎜，
架空接户线
架空接户又叫引入线，是 从架空线路电杆上引到建 筑物第一支持点的一段架 空导线。
低压架空接户线安装图：
一、对低压接户的要求：
1、自电杆引出的低压接户线，两支持点间的距离 不宜大于25m.接户线的档距超过25m时，不应 直接引入，这时应装设接户杆。 2、接户的最小线间距离不应小于下列数值： 1）、自电杆上引出为不小于200㎜； 2)、沿墙敷设为150㎜. 3、接户线不应使用裸导线，使用绝缘导线时，其 截面按导线允许安全电流选择。其最小截面为 铜芯线时：10mm2；铝及铝合金芯线：16mm2 4、接户线在引入口处的最小对地距离不应小于 2.5m;
8、接户沿墙敷设时，支持点间的距离不宜大于 6m，支架应在墙上可靠固定。 9、接户线在电杆上和进口处应牢固地绑扎在绝 缘子上，避免松动脱落。 10、不同金属、不同截面的接户线，在档内不应 连接，在跨越车道和建筑物时，应尽量无接头。 11、接户线和进户线相接处，必须用绝缘布包好。 12、在重雷区，自电杆引出的接户线第一支持点 的绝缘子铁脚应接地。
接户线在蝶式绝缘子上的固定方法和 要求如下图
蝶式绝缘子导线回头绑扎长度
1、采用蝶式绝缘子固定导线时，当导线为铝绞线 或钢芯铝绞线时，导线应缠绕铝包带，铝包带的 缠绕方向应与导线外层绕向一致，缠绕长度应超 出蝶式绝缘子最大伞裙外30㎜，绝缘线可不缠绕 铝包带； 2、蝶式绝缘子处导线回头套大小应便于更换绝缘 子，其导线回头的绑缠应紧密、平顺，所用的绑 线直径不得小于2㎜； 3、缠绕长度如上图： LJ-50～LGJ-50及以下 ≥150㎜ LJ-70及LGJ-70 ≥200㎜ 低压绝缘线50㎜2及以下 ≥150㎜
10kV架空电力线路的安装
• △U%：电压损失百分数（7%-10%）
• P：线路输送的有功功率（KW）
• UN：额定电压（V）
• R：线路电阻（Ω）
• XL：线路感抗，一般为0.35-0.4Ω/km
• cos：功率因数
• sin：无功功率与视在功率的比值
四.架空线路的安全距离
第二节 架空线路的结构
一. 导线的种类及选用 钢芯铜绞线（LGJ）：内部是钢线，外部是铝线。主要由 钢线受力，电流从铝线流过。 铝绞线（LJ）：一般用于35KV以下的架空线路上，机械强 度比钢芯铝绞线小，电杆间的距离不超过100m~150m 铜绞线（TJ）：机械强度高，导电性好，抗腐蚀，但是较 贵重 钢绞线（G）：机械强度大，导电性次于铜和铝，易氧化， 多用于小功率架空线路和接地线。
• 倒落式立杆
电杆起立至适当位置时，将杆底部逐渐放入坑内，并调整电杆的 位置。70°时，反向临时拉线要适度拉紧，防止电杆倾倒
• 架杆立杆
要注意，拉线和调整线的长度不应小于杆长的两倍，用力要 稳妥，配合要协调。注意架杆反方向支撑电杆，以防倾倒。
三.横担的组装
横担在电杆上安装的位置应符合下列要求 • 直线杆上的横担应安装在负荷的一侧 • 转角杆，分支杆，终端杆上的横担应安层横担装在所受
架空电力线路的安装
第一节 概述 第二节 架空线路的结构 第三节 架空线路的施工 第四节 架空接接户线的安装 第五节 进户线的安装
架空电力线路的组成
第一节 概述
一.线路的电压分类
• 我国现行电压标准规定分为三类 • 第一类额定电压在100V以下，主要用于安全照明及开关
设备的直流操作电源，如单相36V、24V、12V。 • 第二类额定电压在100-1000V,主要用于动力和照明，如
架空线路的导线架设安装方案
架空线路的导线架设安装方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
导线最小截面（mm2）表2.1.2.42.1.32.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2线夹转动灵活，与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
高、低压架空线安装要求
高、低压架空线安装要求架空线是指将电力线路的导线悬挂在电力杆上进行供电输电的一种方式。
在架空线安装中，不仅需要考虑架空线的安全稳定性，还需要满足一系列的技术要求和规范。
下面将重点介绍高、低压架空线安装要求。
一、基本要求1、架空线安装应按照设计文件要求进行，严禁超负荷、超标电流引线和进行临时过度，确保安全可靠运行。
2、架空线的布置应满足导线与导线、导线与物体之间的安全间距要求，避免发生短路、漏电等事故。
3、架空线的支撑条件应符合国家标准，用电线杆的品种、规格应符合设计文件的要求，确保架空线的安全性。
4、架空线采用的导线必须符合国家标准，导线的截面积、型号、材料和悬挂方式应符合设计要求。
5、架空线安装应在施工过程中保持通信畅通，加强与相关单位的配合，确保现场施工的顺利进行。
6、架空线安装前应与地勘、设计、外输、施工等相关单位进行合理的沟通，明确各自责任，确保施工质量和安全。
二、导线安装要求1、导线的安装要按照设计文件中的要求进行，导线的张力应符合国家标准，应均匀、合理，避免过紧或过松。
2、导线的绝缘层应符合国家标准的要求，绝缘层的破损、老化应得到及时修复或更换。
3、导线间的安装应保持一定的间距，避免导线之间的交叉、短路等情况的发生。
4、导线的接头应可靠牢固，接头处应使用专用接头盒保护，确保接头不受外界因素的影响。
5、导线应保持平直，不得有过度弯曲、扭曲等情况，避免导线的牵引力过大。
三、绝缘子安装要求1、绝缘子的型号、规格应符合设计文件的要求，绝缘子的安装应按照国家标准进行，确保绝缘子的可靠性。
2、绝缘子的安装位置应符合设计文件的规定，绝缘子与导线之间的距离应符合国家标准，避免因终端或导线与绝缘子的接触而导致短路、漏电等情况的发生。
3、绝缘子的固定应可靠，绝缘子与导线之间的间隙应符合国家标准，避免因绝缘子松动而导致事故的发生。
4、绝缘子的绝缘层应保持完好，如有破损应及时更换，以确保绝缘子的电气性能。
四、电杆安装要求1、电杆的材料、规格应符合设计文件的要求，电杆的安装应按照国家标准进行，确保电杆的稳定性和安全性。
低压架空线路设计安装规范
低压架空线路设计安装规范1 低压配电网应结构简单、安全可靠。
2 低压电力网的布局应与农村发展计划相结合，一般采用放射型单向供电,供电半径应小于500m。
3 新建或改造的低压架空线路宜采用铝芯绝缘电线，80kV。
A及以上配变的主干线最小截面不小于75mm2，50kV。
A及以下配变的主干线截面不小于50mm2。
4 低压线路通道须符合要求，严禁跨越场院、库房、学校、房屋、草垛等。
5 架空绝缘电线的设计弧垂应根据所选定的气象条件计算确定。
考虑初伸长的影响，架线时应将弧垂减少14％。
各相弧垂应一致，相差不应大于50mm。
6 低压电网应有较强的适应性,主干线宜一次建成.在同一档距内，每根导线只允许有一个接头。
7 低压架空线路宜采用长度为10m及以上水泥电杆，并无露筋，表面光滑，无裂纹。
8 采用的绝缘子必须符合国标要求,其强度安全系数不应小于2.5.9 线路横担宜采用镀锌铁横担，具体规格应通过计算确定,但不应小于：(1）直线杆：角钢50×50×5mm。
（2)承力杆：角钢2根50×50×5mm。
10 线路档距，一般采用下列数值：(1)铝绞线:集镇和村庄为40～50m。
(2）架空绝缘电线：一般为30~40m。
11 导线水平线间距离，不应小于下列数值：(1）铝绞线：档距在50m及以下为0。
4m，靠近电杆的两导线间距离不应小于0。
5m。
（2）架空绝缘电线：档距40m及以下为0。
3m，靠近电杆的两导线间距离不应小于0。
4m。
12 低压线路与高压线路同杆架设时，横担间的垂直距离不应小于下列数值：直线杆：1。
2m，分支和转角杆1.0m.低压线路不应与弱电线路同杆架设。
13 同杆架设的低压回路，横担间的垂直距离不应小于下列数值：直线杆：0.6m；分支杆、转角杆0。
3m。
14 拉线宜采用镀锌钢绞线,强度安全系数不应小于2。
0，截面不应小于25mm2，必须装设与线路电压等级相同的拉紧绝缘子.拉紧绝缘子应装在最低导线以下、高于地面3m以上的部位，其强度安全系数不应小于3。
10KV 及以下架空配电线路施工工艺
10KV 及以下架空配电线路施工工艺安装工艺要求一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:⑴、直线杆顺线方向位移， 10KV 及以下架空电力线路不应超过设计档距的 3%，直线杆横线路方向位移不超过 50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过 50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定:⑴、根开的中心偏差不应超过±30mm。
⑵、两杆坑深宜一致。
4、基坑回填土应符合下列规定:⑴、土块应打碎。
⑵、 10KV 及以下架空电力线路基坑每回填 30mm 应历夯一次。
⑶、松软土值的基坑，回填土时应增加夯实次数或采取加固措施。
⑷、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积; 培地高度应超出地面 300mm。
二、电杆组与绝缘子安装1、单电杆立好后应正直，位置偏差应符合下列规定:⑴、直线杆的横向位移不应大于 50mm。
⑵、 10KV 及以下架空电力线路杆梢的位移不应大于杆梢直径的 1/2。
⑶、转角杆的横向位移不应大于 50mm。
⑷、转角杆应向外角预偏紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
2、终端杆立好后，应向拉线侧预偏。
期预偏值不应大于杆梢直径。
紧线后不应向受力倾斜。
3、以螺栓连接的构件应符合下列规定:⑴、螺栓应与构件面垂直，螺头平面预构件间不应有间隙。
⑵、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距;双螺母可预螺母相平。
⑶、当必须加垫圈时，每端垫圈不应超过 2 个。
4、螺栓的穿入方向应符合下列规定:⑴、对立体结构: 水平方向由内向外垂直方向由下向上。
⑵、对平面结构: 顺线路方向，双面构件内由向外，单面克件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右(面向受电侧) 或按统一方向; 垂直方向，由下向上。
线路施工的技术要求及规范
线路施工的技术要求及规范一、技术要求1、施工复测1）、核对光缆路由走向、敷设方式、环境条件及接头位置。
2）、复测路由地面距离、为光缆配盘、分屯及敷设提供必需的资料。
3）、因外界条件变化，局部地段在复测时可视实际情况在不增加电杆及光缆长度的前提下可作适当调整。
2、光缆配盘1）、按到货单盘光缆长度合理安排使用，应尽量做到整盘敷设，以减少中间接头。
进出局（站）应尽可能使用标准长光缆，如有特殊情况也不应小于1000米，设计图中配盘仅供施工参考。
2）、光缆类型、规格程式与使用地段应与设计相符。
3）、架空光缆接头应落在杆旁1米左右。
详见施工图；4）、配盘时应尽可能将分支接头放在设计规定位置或偏离较近的杆上。
分支光缆在配盘时应不小于500米。
3、光缆布放端别以设计文本为依据。
（旧基站、机房或分支头为A端；新基站、机房为B端）4、光缆布放光缆布放过程中及安装后，其所受张力、侧压力、曲率半径等应符合有关技术规范的相关标准。
施工中应保护光缆外护套的完整性。
5、光缆重迭及预留1）、光缆在接头处重迭布放12米，余长光缆盘留在接头杆两侧的电杆上；2）、各基站光缆预留20~30米，光缆预留在基站入口处或终端杆上；3）、架空光缆进入机房前，应做墙壁吊线，有条件的沿屋檐下敷设，在进入机房时应做防水弯，以免雨水沿光缆进入机房。
6、架空光缆敷设和安装1）、光缆弯曲半径应大于光（电）缆外径的20倍（15倍）；2）、布放光缆时，光缆须由缆盘上方放出并保持弧形。
光缆布放过程中应无扭转、无机械损伤，严禁打小圈、浪涌等现象发生。
光缆由中间向两端布放时，一端支起在光缆盘布放，另一端将光缆从盘上拉出在地上盘“∞”字后再布放；３）、架空光缆采用人工布放，不准在地面上拖拉；４）、新立水泥电杆，除跨越障碍特殊地区图纸中标明外，其他均采用Ф150*7000mm预应力水泥电杆。
拉线、吊线抱箍与杆顶距离不小于50cm，特殊情况不小于25cm，过马路吊挂光缆距地面不于６M（根据龙岩宁德技术交底会提出的要求）立电杆的埋深应按《线路工程施工及验收技术规范》执行，（见表１）；５）、新做各种拉线应按《线路工程施工及验收技术规范》执行，且拉线地锚要符合下列规范：a、各种拉线地锚坑深应符合表２的规定，偏差应小于５cm；b、一般地锚铁柄出土长度应为30cm～60cm；c、拉线地锚的实际出土点与正确出土点之间的偏差不小于5cm;d、拉线地锚应埋设端正，不得偏斜，地钷的拉线盘应与拉线垂直；e、埋设拉线地锚的出土斜槽，应与拉线上把成直线，不得有扛、顶现象；６）、光缆加挂采用25cm光缆挂钩，挂钩死扣方向一致，间距为50cm ，允许偏差±3cm,电杆两侧的第一只挂钩应各距电杆25cm，允许偏差±2cm；７）直线杆路上，每5根杆上作小预留；角杆、仰角杆、俯角杆均作小预留，预留光缆用纵剖塑料管保护。
架空线路技术规范
架空线路技术规范(一)气象条件6.2.1 架空线路设计的计算气象条件，应根据当地气象资料和已有线路的运行经验确定，一般采用10年一遇的数值。
如当地气象资料与表6-1典型气象区接近时，可采用典型气象区所列数值。
典型气象区适用地区见附录6-1。
6.2.2 架空线路的最大设计风速，对高压线路应采用离地面10米高，10年一遇，10分钟平均最大值。
空旷平坦地区的最大设计风速，如无可靠资料，不宜小于25米/秒。
山区最大设计风速，如无可靠资料，一般采用附近平地风速的1.1倍，且不应小于25米/秒。
线路通过有屏蔽物(如建筑物、森林等)的地区，和两则屏蔽物平均高度大于电杆高度的2/3时，其最大设计风速宜较一般地区减小20%。
6.2.3 设计覆冰厚度应根据当地城镇已有配电线路、架空通信线路的运行经验确定。
如无资料，除第Ⅰ气象区外，一般采用5毫米。
典型区气象表6-16.2.4 电杆、导线的风荷载按下式计算：式中W--电杆或导线风荷载(公斤)：C--风载体型系数，采用下列数值：环形截面钢筋混凝土杆0.6矩形截面钢筋混凝土杆1.1导线直径＜17毫米1.2导线直径≥17毫米1.1导线覆冰，不论直径大小1.2F--电杆杆身侧面的投影面积或导线直径与水平档距的乘积(平方米)；V--设计风速(米/秒)。
各种电杆均应按风向与线路方向相垂直的情况计算(转角杆按转角等分线方向)。
(二)导线选择和架设6.2.5 架空线路的导线一般采用铝绞线。
当高压线路，档距或交叉档距较长、杆位高差较大时，宜采用钢芯铝绞线。
在沿海地区，由于盐雾或化学浸蚀气体地区，宜采用防腐铝绞线或铜绞线。
6.2.6 导线的设计安全系数，不应小于表6-2所列数值。
导线的设计安全系数表6-2注：重要地区指大、中城市的主要街道及人口稠密的地方。
6.2.7 高压线路的导线截面，一般按经济电流密度选择，经济电流密度见表6-3所列数值。
裸导线经济电流密度(安/毫米2) 表6-36.2.8 低压线路的导线截面，一般按计算最大负荷和允许电压损失确定。
通信架空管道直埋光缆线路工程施工标准
架空、管道、直埋光缆线路工程施工标准第一部份架空光缆线路工程施工标准依照工程的特点，结合不同的施工工序，拟定不同的质量操纵点。
应依照这些操纵点实施逐点操纵，依据设计和相关标准要求的指标和标准对证量进行逐点检查和验收，以达到工程质量符合工程整体验收标准之目的。
一、杆路1) 路由复测施工单位应付所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确信杆路路由的具体位置、准确长度和每根电杆的杆位，确信线路穿越障碍物的具体位置和相应爱惜方法，复测中继段距离时，应依照地形起伏，核算包括接头重叠长度、各类必要的预留长度在内的敷设总长度，并确信接头的具体位置。
监理工程师采纳见证或巡视的方式，检查复测所取得的数据是不是与施工图纸相一致，和复测单位所采取的纠偏技术方法，显现设计文件和施工图纸与实际要求不一致或其他必需变更设计才能够知足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，许诺±5m误差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右误差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必需及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一样装在线路的一侧，相邻电杆均用卡盘时应交织装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
③在水稻田和松软的地段用水泥卡盘和水泥底盘固根，在水洼地、鱼塘、水流易冲洗的低洼地带的电杆，要做石护墩。
0.4kV架空线路架设及接户线安装技能操作评分标准
0.4kV架空线路架设及接户线安装评分标准裁判签字：选手编号：选手所用时间：分秒；选手最后得分：分选手编号代表队编号竞赛项目（个人）0.4kV架空线路架设及接户线安装施工需要说明的问题1.在竞赛场地进行（3个工位）；2.现场安全措施布置完成，设选料区、配料区；3.#1杆拉线、横担已安装，接户线负荷侧横担已安装，架设低压四线，接户线接B、N两相，#3杆拉线已安装。
工器具紧线器、卡线器、木槌、断线钳、滑轮、大绳、脚扣（登高板）、安全带、传递绳、工具包、个人随身工具等。
评分标准序号项目名称质量要求分值评分细则扣分原因扣分1 工作准备1.1 工作准备工作前期准备工作规范71、工作服、安全帽、手套、绝缘鞋穿戴整齐，未穿戴扣1分/项；2、工作服扣子未扣0.5分/个；3、佩戴安全帽颜色与身份不符扣1分；4、鞋带未系扣1分。
1.2 开工会工作任务清楚、分工明确、告知危险点未召开开工会扣2分；无人员分工扣1分；无危险点告知扣1分。
1.3 工具、材料工具、安全用具检查材料选择齐全工具、安全用具未检查汇报每件扣0.5分；材料漏选、多选、选错每件扣0.5分。
2 工作过程2.1 地面组装横担、悬式绝缘子组装40横担地面组装错误一次扣1分；绝缘子不擦拭每件扣0.5分。
2.2 导线展放展放正确、速度均匀、导线无损伤线盘失控每次扣1分；导线未做检查扣1分；导线地面展放出现金钩每处扣1分。
2.3登杆前的安全检查符合安全工作规程规定未检查杆根、埋深及拉线每项扣1分；脚扣（登高板）、安全带、传递绳未做外观检查和人体冲击试验每项扣1分。
注：只需在第一次上杆时作检查、冲击试验上、下电杆登杆动作熟练、规范、流畅登杆过程不系安全带扣5分；上下电杆时出现打滑动作每次扣1分；登杆工具掉落、滑脱每次扣4 分；脚扣与脚扣互碰每次扣1分；用力侧的脚站在上方每次扣1分；脚扣与脚扣交叉每次扣1分。
安全带、保护绳、传递绳的正确使用规范、正确保护绳、传递绳应系绑在电杆或横担上，不得低挂高用，使用不符合要求每次扣1分。
架空配电线路接户线的架设
17
2021/9/21
14.不同规格、不同金属的导线， 不应在档距内连接，跨越通车道 的接户线不应有接头。 15.两个电源引入的接户线不宜 同杆架设。 16.接户线与导线如为铜铝连接， 必须采用铜铝过渡措施，导线间 的连接使用线夹时应与导线规格 相匹配。
18
2021/9/21
17.导线上安装的绝缘罩不得磨损、划伤， 安装位置不得颠倒，有引出线的要一 律向下，需紧固的部位应牢固严密， 两端口需绑扎的必须用绝缘自粘带绑 扎两层以上。
8.接户线跨越不易通车的街道和人行道时， 其最大弧垂距路面中心的垂直距离不应小 于5.0m。
9.接户线跨越小巷时，其最大弧垂至路面中 心的垂直距离不应小于3m。
15
2021/9/21
10.为了保证人身安全接户线经过阳台或窗户 时应满足以下要求：
（1）接户线与其下方窗户的垂直距离不应小 于0.3m。 （2）与其上方阳台或窗户的垂直距离不应小 于0.8m。 （3）与阳台或窗户的水平距离不应小于 0.75m。 （4）为了保证一定的对地距离和安装方便， 接户线与墙壁、构架的距离不应小于0.05m。
（2）带电断开接户线时，先断相线，后断零(中性) 线；断开处，应用绝缘胶带包扎好。
（3）带电部位应距操作人头部不小于0.3m，同一 部位不允许二人同时进行带电作业；操作人员的 左右后侧，在1m内如有其他带电导线或设备，应 用绝缘物隔开。
24
2021/9/21
危险点 4：杆塔上（高处）作业未正确使用安全带， 造成作业人员高处坠落或悬吊空中
27
2021/9/21
（3）使用各类工具时，应抓牢，用力应均匀， 以防工具脱手坠落伤人。
（4）在城区或行人道口或人口密集区地段施 工时，工作场所周围应装设遮栏（围栏） 或其它保护措施。
10KV及以下架空配电线路安装施工工艺方案
10KV及以下架空配电线路安装施工工艺一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:?、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。
？、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、—50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定：？、根开的中心偏差不应超过?30mm。
？、两杆坑深宜一致。
4、基坑回填土应符合下列规定:？、土块应打碎。
？、10KV及以下架空电力线路基坑每回填30mm应历夯一次。
？、松软土值的基坑，回填土时应增加夯实次数或采取加固措施。
?、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积;培地高度应超出地面300mm.二、电杆组与绝缘子安装1、单电杆立好后应正直，位置偏差应符合下列规定: ?、直线杆的横向位移不应大于50mm.?、10KV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。
?、转角杆的横向位移不应大于50mm。
？、转角杆应向外角预偏紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径。
2、终端杆立好后,应向拉线侧预偏.期预偏值不应大于杆梢直径.紧线后不应向受力倾斜.3、以螺栓连接的构件应符合下列规定:？、螺栓应与构件面垂直，螺头平面预构件间不应有间隙。
?、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距；双螺母可预螺母相平。
？、当必须加垫圈时，每端垫圈不应超过2个.4、螺栓的穿入方向应符合下列规定:？、对立体结构:水平方向由内向外垂直方向由下向上. ?、对平面结构:顺线路方向，双面构件内由向外，单面克件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向;垂直方向，由下向上。
5、线路单横担的安装，直线杆应装于受电侧；分支杆90？转角杆(下)及终端杆应装于拉线侧.6、横担安装应平正，安装偏差应符合下列规定：？、横担端部上下歪斜不应大于20mm;？、横担端部左右扭斜不应大于20mm；？、双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；7、电杆组立后(未架线)，杆位横向偏离线路中心线不应大于50mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检验方法：观察检查和检查安装记录。
4.2.4导线间及导线对地间的最小安全距离符合施工规范要求。
检验方法：观察或实测检查。
4.2.5接地线敷设走向合理，连接紧密、牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏，且涂漆后不污染建筑物。
检验方法：观察检查。
5成品保护
5.1横担、支架埋注后应避免砸碰。
2.3作业条件：
2.3.1架空配电线路及建筑物的电源进户管线安装敷设已完成。
2.3.2建筑工程外施工架已拆除。
3操作工艺
3.1工艺流程：
横担、支架制作、安装→接户线架设→导线连接
3.2横担、支架制作、安装：
3.2.1横担、支架制作：根据进线方式确定横担、支架的型工，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁口，夹在台钳上煨制成型。然后，将豁口的对口缝焊牢。采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后，将横担、支架除锈后刷锈漆一道、灰油漆两道（埋入砖墙部分只刷防锈漆）。
绑 扎 长 度表3-80
导线截面（mm2）
绑扎长度（mm）
导线截面（）
绑扎长度（mm）
10及以下
16及以下
＞50
＞80
25~50
70~120
＞120
＞200
3.5接户线及其装置的防雷、接地应符合设计要求。
3.6导线连接：首先量好导线的长度，削出线芯，找对相序后，进行导线连接。然后，将接头用橡胶布和黑胶布半幅重叠各包扎一层。最后，整理好“倒人字”型接头，使之排列整齐。
3.2.2横担、支架安装：待横担、支架的油漆干燥后，进行埋注、固定。当横担、支架固定处为砖墙时，以随墙体施工预埋为宜。
3.2.2.1接户线的进户端固定点对地距离不应低于2.7m，且应满足接户线在最大弛度情况下，对路面中心垂直距离不应小于下列规定：
通车街道：6m；
通车困难的街道、胡同：3m。
3.2.2.2横担、支架的埋入深度应根据受力情况确定，但不应小于120mm；使用的螺栓不应小于M12；埋注用高强度水泥砂浆。
5.2接户线安装后，应注意不要从高层往下扔东西，以免砸坏导线及绝缘子。
5.3电气安装施工中，就注意避免损坏、污染建筑物。
6应注意的质量问题
6.1横担、支架不平整，固定不牢固。埋注横担、支架时，找平要认真，水泥砂浆应饱满。
6.2接户线固定点与进户电管的距离过大或过小，位置不对应。进户电线管敷设位置应与横担、支架型工及埋注位置综合考虑。
4质量标准
4.1保证项目：
金具的规格、型号、质量必须符合设计要求。导线连接必须紧密、牢固，连接处严禁有断股和损伤。
检验方法：观察检查和检查安装记录。
4.2基本项目：
4.2.1黑色金属金具零件防腐保护完整。
检验方法：观察检查。
4.2.2横担、支架、绝缘子安装应平整、牢固。
检验方法：观察、手扳检查。
4.2.3导线与绝缘子固定可靠，导线无断股、扭绞和死弯。
3—28架空线路的接户线安装工艺标准
（328—1998）
1范围
本工艺适用于1kV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。
2施工准备
2.1材料要求：
2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。
2.1.2绝缘导线：
2.1.2.1不应有扭绞，死弯、断裂及绝缘层破损等缺陷。
2.1.7.2金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
2.1.8其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。
2.2主要机具：
2.2.1台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。
2.2.2盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、安全带、高凳等。
3.6.1接户线与进入建筑物的导线在第一支持物端应采用“倒人字”型接头，一般连接方法如下：
3.6.1.1铝导线间可采用铝钳压管压接；
3.6.1.2铜导线间可采用缠绕后锡焊；
3.6.1.3铜、铝导线间可将铜导线涮锡后在铝线上缠绕。
3.6.2接户线与电杆上的主导线应使用并沟线夹进行连接；铜、铝导线间应使用铜、铝过渡线夹。
2.1.2.2最小导线截面不应小于：铜导线—4mm2；铝导线—10 mm2；额定电压不应低于450V/750V。
2.1.3角钢、圆钢：
横担、支架使用的角钢规格不应小于50×50×5，拉环使用的圆钢规格不应小于φ12。
2.1.4并沟线夹、钳压管：
1.表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。
2.1.5线夹与导线接触面应符合要求。
7质量记录
7.1绝缘导线、并沟线夹、钳压管、拉板、曲型垫等金具应有产品出厂合格证明。
7.2架空线路的接户线安装工程预检、自检记录。
7.3设计变更洽商记录，竣工图。
交底内容：
2.1.6拉板、曲型垫：
2.1.6.1表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.6.2应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
2.1.6.3应符合国家或部颁的现行技术标准，并有合格证件。
2.1.7螺栓
2.1.7.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆及螺母应配合良好。
3.2.2.3接户线的杆上横担应安装在最下一层线路的下方。
3.3接户线的架设应符合下列规定：
3.3.1接户线架设后，在最大摆动时，不应有接触树木及其它建筑物现象。
3.3.2档距内不应有接头。
3.3.3不应从高压引线间穿过，不应跨越铁路。
3.3.4两个不同电源引入的接户线不宜同杆架设。
3.4接户线固定端采用绑扎固定时，其绑扎长度应符合表3-80所示数值。
4.2.4导线间及导线对地间的最小安全距离符合施工规范要求。
检验方法：观察或实测检查。
4.2.5接地线敷设走向合理，连接紧密、牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏，且涂漆后不污染建筑物。
检验方法：观察检查。
5成品保护
5.1横担、支架埋注后应避免砸碰。
2.3作业条件：
2.3.1架空配电线路及建筑物的电源进户管线安装敷设已完成。
2.3.2建筑工程外施工架已拆除。
3操作工艺
3.1工艺流程：
横担、支架制作、安装→接户线架设→导线连接
3.2横担、支架制作、安装：
3.2.1横担、支架制作：根据进线方式确定横担、支架的型工，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁口，夹在台钳上煨制成型。然后，将豁口的对口缝焊牢。采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后，将横担、支架除锈后刷锈漆一道、灰油漆两道（埋入砖墙部分只刷防锈漆）。
绑 扎 长 度表3-80
导线截面（mm2）
绑扎长度（mm）
导线截面（）
绑扎长度（mm）
10及以下
16及以下
＞50
＞80
25~50
70~120
＞120
＞200
3.5接户线及其装置的防雷、接地应符合设计要求。
3.6导线连接：首先量好导线的长度，削出线芯，找对相序后，进行导线连接。然后，将接头用橡胶布和黑胶布半幅重叠各包扎一层。最后，整理好“倒人字”型接头，使之排列整齐。
3.2.2横担、支架安装：待横担、支架的油漆干燥后，进行埋注、固定。当横担、支架固定处为砖墙时，以随墙体施工预埋为宜。
3.2.2.1接户线的进户端固定点对地距离不应低于2.7m，且应满足接户线在最大弛度情况下，对路面中心垂直距离不应小于下列规定：
通车街道：6m；
通车困难的街道、胡同：3m。
3.2.2.2横担、支架的埋入深度应根据受力情况确定，但不应小于120mm；使用的螺栓不应小于M12；埋注用高强度水泥砂浆。
5.2接户线安装后，应注意不要从高层往下扔东西，以免砸坏导线及绝缘子。
5.3电气安装施工中，就注意避免损坏、污染建筑物。
6应注意的质量问题
6.1横担、支架不平整，固定不牢固。埋注横担、支架时，找平要认真，水泥砂浆应饱满。
6.2接户线固定点与进户电管的距离过大或过小，位置不对应。进户电线管敷设位置应与横担、支架型工及埋注位置综合考虑。
4质量标准
4.1保证项目：
金具的规格、型号、质量必须符合设计要求。导线连接必须紧密、牢固，连接处严禁有断股和损伤。
检验方法：观察检查和检查安装记录。
4.2基本项目：
4.2.1黑色金属金具零件防腐保护完整。
检验方法：观察检查。
4.2.2横担、支架、绝缘子安装应平整、牢固。
检验方法：观察、手扳检查。
4.2.3导线与绝缘子固定可靠，导线无断股、扭绞和死弯。
3—28架空线路的接户线安装工艺标准
（328—1998）
1范围
本工艺适用于1kV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。
2施工准备
2.1材料要求：
2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。
2.1.2绝缘导线：
2.1.2.1不应有扭绞，死弯、断裂及绝缘层破损等缺陷。
2.1.7.2金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
2.1.8其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。
2.2主要机具：
2.2.1台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。
2.2.2盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、安全带、高凳等。
3.6.1接户线与进入建筑物的导线在第一支持物端应采用“倒人字”型接头，一般连接方法如下：
3.6.1.1铝导线间可采用铝钳压管压接；
3.6.1.2铜导线间可采用缠绕后锡焊；
3.6.1.3铜、铝导线间可将铜导线涮锡后在铝线上缠绕。
3.6.2接户线与电杆上的主导线应使用并沟线夹进行连接；铜、铝导线间应使用铜、铝过渡线夹。
2.1.2.2最小导线截面不应小于：铜导线—4mm2；铝导线—10 mm2；额定电压不应低于450V/750V。
2.1.3角钢、圆钢：
横担、支架使用的角钢规格不应小于50×50×5，拉环使用的圆钢规格不应小于φ12。
2.1.4并沟线夹、钳压管：
1.表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。
2.1.5线夹与导线接触面应符合要求。
7质量记录
7.1绝缘导线、并沟线夹、钳压管、拉板、曲型垫等金具应有产品出厂合格证明。
7.2架空线路的接户线安装工程预检、自检记录。
7.3设计变更洽商记录，竣工图。
交底内容：
2.1.6拉板、曲型垫：
2.1.6.1表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.6.2应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
2.1.6.3应符合国家或部颁的现行技术标准，并有合格证件。
2.1.7螺栓
2.1.7.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆及螺母应配合良好。
3.2.2.3接户线的杆上横担应安装在最下一层线路的下方。
3.3接户线的架设应符合下列规定：
3.3.1接户线架设后，在最大摆动时，不应有接触树木及其它建筑物现象。
3.3.2档距内不应有接头。
3.3.3不应从高压引线间穿过，不应跨越铁路。
3.3.4两个不同电源引入的接户线不宜同杆架设。
3.4接户线固定端采用绑扎固定时，其绑扎长度应符合表3-80所示数值。
