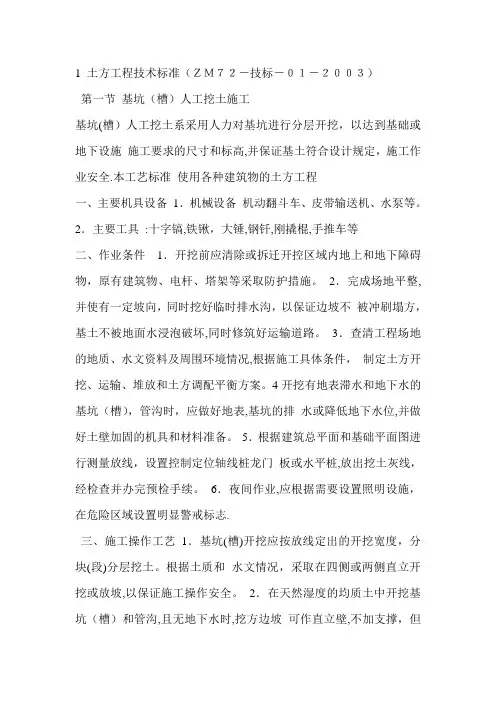

1 土方工程技术标准（ＺＭ７２－技标－０１－２００３）第一节基坑（槽）人工挖土施工基坑(槽）人工挖土系采用人力对基坑进行分层开挖，以达到基础或地下设施施工要求的尺寸和标高,并保证基土符合设计规定，施工作业安全.本工艺标准使用各种建筑物的土方工程一、主要机具设备1．机械设备机动翻斗车、皮带输送机、水泵等。

2．主要工具:十字镐,铁锹，大锤,钢钎,刚撬棍,手推车等二、作业条件1．开挖前应清除或拆迁开控区域内地上和地下障碍物，原有建筑物、电杆、塔架等采取防护措施。

2．完成场地平整,并使有一定坡向，同时挖好临时排水沟，以保证边坡不被冲刷塌方，基土不被地面水浸泡破坏,同时修筑好运输道路。

3．查清工程场地的地质、水文资料及周围环境情况,根据施工具体条件，制定土方开挖、运输、堆放和土方调配平衡方案。

4开挖有地表滞水和地下水的基坑（槽），管沟时，应做好地表,基坑的排水或降低地下水位,并做好土壁加固的机具和材料准备。

5．根据建筑总平面和基础平面图进行测量放线，设置控制定位轴线桩龙门板或水平桩,放出挖土灰线，经检查并办完预检手续。

6．夜间作业,应根据需要设置照明设施，在危险区域设置明显警戒标志.三、施工操作工艺1．基坑(槽)开挖应按放线定出的开挖宽度，分块(段)分层挖土。

根据土质和水文情况，采取在四侧或两侧直立开挖或放坡,以保证施工操作安全。

2．在天然湿度的均质土中开挖基坑（槽）和管沟,且无地下水时,挖方边坡可作直立壁,不加支撑，但挖方深度不得超过表1-1 的规定，基坑（槽）宽应稍大于基础规定的深度，但不大于5m 时，应根据土质和施工具体情况进行放坡，以保证不坍方。

其最陡容许坡度按表1—2 采用。

表1-1基坑（槽)管沟不加支撑时的容许深度3、当开挖基坑的土体含水量大而不稳定,或者基坑不稳定，或者受到周围场地限制需用较陡的边坡或直立开挖而土质较差时,应采用临时性支撑加固。

开挖宽度较大的基坑，当在局部地段无法放坡，或下部土方受到基坑尺寸限制不能放较大坡度时，则应在下部坡脚采取加固措施。

土石方工程施工工艺3・4.1土方开挖根据土层状况、锚杆设计位置和喷锚网设计要求，对基坑土方分层分段进行开挖。

±方开挖时，沿基坑各边线，应分段间隔进行开挖和支护，一次开挖长度不宜大于20.0m o施工挖方时，挖出土方不要堆在坑壁上缘,应远离坑壁。

为了土方开挖与支护工作能够协调进行,土方开始开挖时，可以先沿基坑边线按要求开挖出支护的工作面，以保证支护的工作进度。

土方开挖过程中严禁超挖，在挖下一层土时，应保护上层已经完成的支护部分。

1、挖土方法大量的土方开挖采用机械开挖。

土方开挖时，支护桩以上边坡采用放坡处理。

挖土时，采用分层开挖，每层厚度控制在2米左右。

在土方施工过程中，利用地下室的坡道作为挖土和运土机械上下基坑的通道。

为了不扰动基底土体，基地以上30cm的土方全部采用人工挖土，挖土的Jl顺序按照施工分区和分段三序进行，每段土方清底达到要求的标高后，立即通知业主、监理、设计代表等有关各方进行验槽，验槽合格后立即浇捣混凝土垫层。

2、基坑坡道地下室基坑开挖时的坡道利用地下室的车道，坡道形成双车道（宽6m）临时路面，以保证运土车辆进出顺畅。

3、劳动力组织土方开挖时，现场配备基坑清底人数为100人，自卸汽车司机16人，以保证基坑土方开挖能连续昼夜施工。

4、土方开挖时的注意事项开挖坑内道路要进行处理，确保道路稳固通畅，以免开挖、运输机械沉陷。

机械开挖时，开挖机械车辆不得碾压、碰撞工程桩。

基坑支护应派专人进行监测。

3.4.2土方回填1.填方施工从最低处开始，水平分层整片回填夯实，每层厚度300~500mm。

必须做成斜坡形分段填筑，重叠Im,上下层错缝距离不大于1m。

2、保证填土含水率在一定范围内且符合设计要求；干密度检测值应有90%以上符合设计要求。

3、夯完一层后，撒水湿润，保证上下层结合良好。

4、填方时备好排水措施（集水坑、潜水泵等）并注意清泥。

5、在回填土前，先送实际填用土料到当地具有权威性的试验室做标准击实试验，定出回填时控制干容重及含水率的标准。

土方工程工程施工工艺1土方开挖1.1对定位放线的控制：控制内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。

根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。

可采用经纬仪及标准钢卷尺进行检查校对。

按设计基础平面图对基坑、槽的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。

工程轴线控制桩设置离建筑物的距离一般应大于两倍的挖土深度；水准点标高可引测在已建成的沉降已稳定的建（构）筑物上，或在建筑物稍远的地方设置水准点并妥加保护。

挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。

1.2对土方开挖的控制：控制内容主要为检查挖土标高、截面尺寸、放坡和排水。

如用机械挖土，在接近设计坑底标高或边坡边界时应预留500mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。

当地基局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设部门共同提出方案进行处理。

挖土必须做好地表和坑内降排水、地面截水，地下水位应保持低于开挖面500mm以下。

2土方回填2.1回填土每250mm为一步，每步每100m2取1点。

中间部位使用蛙夯，以达到干容重要求为准。

边缘及边角处用木夯夯实,并设专人监控。

2.2回填土必须按规定分层夯实。

取样测定压实后的干土质量密度，其合格率不应小于90%；且不应集中。

环刀取样的方法及数量应符合规定。

三、模板工程对于现浇混凝土的施工，模板支得准确、牢固以保证混凝土截面尺寸，本工程使用的模板采用覆模模板和内筒全钢大模板。

模板及支架必须具有足够的强度、刚度、稳定性，支架的支撑有足够的支撑高度。

1模板工程质量通病防止：1.1梁、柱节点变形。

1.2模板拼缝不严，产生漏浆。

1.3模板拼缝处不平，使混凝土工程出现错台。

1.4模板清理不干净，或脱模剂涂刷不均匀，或使用的脱模剂不当，造成粘模现象。

1.5模板里面的杂物清理不干净，产生混凝土夹碴现象。

1.6竖向模板下口不严密，使柱根、墙根产生跑浆、烂根现象。

土方工程施工方案一.土方开挖1.机械挖土主要机具（1）挖土机具有：挖土机、推土机、铲运机、自卸汽车等。

（2）一般机具有：铁锹（尖头与平头两种）、手推车、小白线或20号铅丝和2m钢卷尺、坡度尺等。

2.作业条件（1）土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。

（2）建筑物或构筑物的位置或场地的定位控制线（桩）标准水平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。

（3）夜间施工时，应有足够的照明设施：在危险地段应设置明显标志，并要合理安排开挖顺序，防止挖或超挖。

（4）开挖有地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取措施降低地下水位。

一般要降至低于开挖面0.5m 然后才能开挖。

（5）施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。

（6）选择土方机械，应根据施工区域的地形与作业条件，土壤类别与厚度，总工程量和工期综合考虑，以能发挥施工机械率来确定，编好施工方案。

（7）施工区域运行路线的布置，应根据作业区域工作的大小机械性能、运距和地形超伏等情况加以确定。

（8）在机械施工无法作业部位和修整边坡坡度和清理均应配备人工进行。

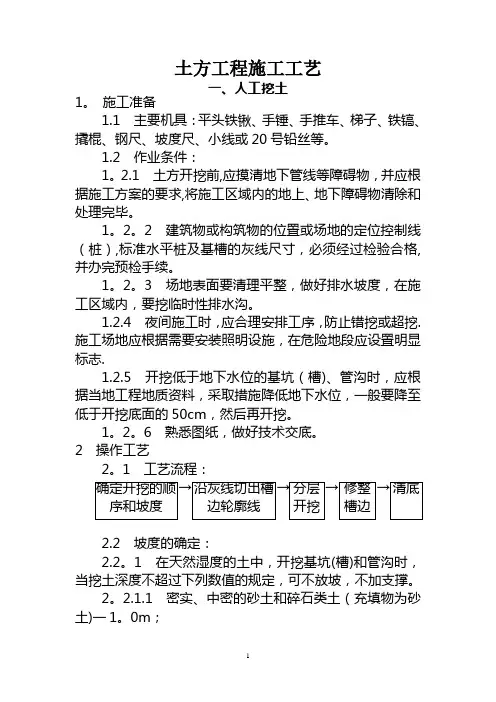

3.操作工艺工艺流程：确定开挖顺序和坡度→分段分层平均下挖→修边和清底（1）坡度的确定：1）在天然湿度的土壤中，开挖基础坑（槽）和管沟时，当挖土深度不超过下列数值时，可不放坡，不加支撑。

（a）密实、中密的砂土或碎石类土（充填物为砂土）-1.0m；（b）硬塑、可塑的轻亚粘土1.25m；（c）硬塑、可塑的粘土和碎石类土（充填物为粘性土）-1.5m；（d）坚硬性粘土-2.0m；2）超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且地地下水，不加支撑的基坑（槽）和管沟，必须放坡。

3）使用时间较长的临时性挖土方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。
