框支梁与转换梁的区别

浅谈梁式转换层结构设计的要点摘要：梁式转换层结构是一种利用下部的转换大梁，将上部剪力墙落在框支梁上，再由框支柱支撑框支梁的结构体系，因其具有传力路径清晰快捷、工作可靠、构造简单、施工方便等优点，成为目前国内应用最广泛的转换层结构形式，其结构设计对建筑物有着重要的影响。

关键词：梁式转换层；结构设计；要点1.梁式转换层的受力特点及结构形式研究表明，作为梁式转换层的主要受力构件――转换大梁，其受力形式与受力大小受上部结构形式、转换梁上下层相对刚度、转换梁的位置等因素的影响。

在这些因素影响下，带有转换层的结构在水平荷载下将表现出不同的受力性能。

根据分析，对一般结构转换大梁（跨度小于12m），上部墙体考虑三层与考虑4 层、5 层内力的设计控制内力差异不大于5%，故在分析计算时可只考虑计算3 层。

从计算分析不论转换大梁上部墙体的形式如何，只要墙体有一定长度，转换大梁中的弯矩就会比不考虑上部墙体作用要小，同时转换大梁也会有一段范围出现受拉区。

实际工程中转换梁的形式是各种各样的。

从跨数上，可分为单跨、双跨及多跨；从转换梁功能上，可分为托墙和托柱；从转换梁形式上，可分为加腋不加腋；从转换梁结构采用材料上，又可分为钢筋混凝土、预应力混凝土和钢骨混凝土、钢结构等。

2.梁式转换层结构的设计与构造2.1转换梁的设计与构造要求转换梁的截面尺寸一般宜由剪压比计算确定，以避免脆性破坏和具有合适的含箍率。

转换梁不宜开洞，若需要开洞，洞口宜位于梁中和轴附近：洞口上、下弦杆必须采取加强措施，箍筋要加密，以增强其抗剪能力。

上、下弦杆箍筋计算时宜将剪力设计值乘放大系数 1.2。

当洞口内为较大时，可采用型钢构件来加强。

转换梁的混凝土强度等级不应低于C30。

转换梁上、下主筋的最小配筋率非抗震设计时为0.3%，转换梁中主筋不宜有接头，转换梁上部主筋至少应有50%沿梁全长贯通，下部主筋应全部贯通伸人柱内。

2.2框支柱的设计与构造要求①每层框支柱的数目不多于10根的场合，当框支层为1～2层时，每根柱所受的剪力应至少取基底剪力的2%；当框支层为3层及3层以上时，每根柱所受的剪力应至少取基底剪力的3%；②每层框支柱的数目多于10根的场合，当框支层为1～2层时，每层框支柱承受剪力之和应取基底剪力的20%；当框支层为3层及3层以上时，每层框支柱承受剪力之和应取基底剪力的30%。

框支梁因为建筑功能的要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。

当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁。

框支柱框支柱的由来:因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接，当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，框支柱就是支撑框支梁的.框支剪力墙结构框支剪力墙是指在框架剪力墙结构(在转换层的位置)上部布置剪力墙体系.部分剪力墙应落地.一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。

框支结构，是指结构中较多的竖向抗侧力构件（如砼墙、柱等），因为建筑方面的要求，不能落地，或者在竖向不连续，这就需要通过转换构件来把竖向力转换为水平力并向下传递。

转换构件较多的是采用转换梁，上部的柱、墙直接落于转换梁上，从而形成底部的大空间。

这种结构就是框支结构，这种梁就是框支梁。

框支梁两端支撑于下部的柱上，下部的柱就叫框支柱。

框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。

这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。

向阳律师回复：剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石等轻质板材隔墙分户装配而成的住宅。

全部框支剪力墙一、定义与概念。

（一）框支剪力墙的基本定义。

（二）与其他结构的区别。

二、结构受力特点。

（一）竖向荷载传递。

1. 在竖向荷载作用下，上部剪力墙的荷载通过墙肢传递到转换梁（框支梁）上。

由于剪力墙的刚度较大，其竖向荷载的分布相对比较集中。

2. 转换梁（框支梁）作为关键的传力构件，将集中的荷载再传递给下部的框架柱。

这就要求转换梁具有足够的承载能力，包括抗弯、抗剪能力等。

例如，在设计中需要根据上部剪力墙传来的荷载大小，精确计算转换梁的截面尺寸和配筋，以确保竖向荷载能够安全可靠地传递到下部结构。

（二）水平荷载传递。

1. 水平荷载（如风荷载和地震荷载）作用时，上部的剪力墙首先承受水平力。

由于剪力墙的侧向刚度较大，它能够有效地抵抗一部分水平力。

2. 但是，由于存在框支转换部分，水平力的传递路径变得复杂。

一部分水平力通过剪力墙自身的连梁和墙肢向下传递，另一部分则通过转换梁传递到下部的框架柱，再由框架柱传递到基础。

在这个过程中，框支部分的构件（如转换梁和框架柱）需要协同工作，以保证整个结构在水平荷载作用下的稳定性。

三、设计要点。

（一）转换层设计。

1. 转换梁设计。

- 转换梁的截面尺寸需要综合考虑上部剪力墙传来的荷载大小、跨度以及结构的整体性能要求等因素。

一般来说，转换梁的高度较大，以满足其承载能力和刚度要求。

- 在配筋设计方面，要考虑到梁的受弯、受剪和受扭等多种受力状态。

同时，为了保证梁的延性，需要对纵筋和箍筋的配置进行合理设计，例如，控制纵筋的配筋率在合理范围内，采用加密箍筋等构造措施。

2. 转换柱设计。

- 转换柱承受着来自转换梁的巨大荷载，其轴压比控制非常重要。

轴压比过大可能导致柱子的延性降低，在地震等灾害作用下容易发生脆性破坏。

- 转换柱的截面尺寸和配筋也需要根据其受力特点进行精心设计。

在抗震设计中，要考虑柱子的强柱弱梁原则，确保柱子在地震作用下先于梁发生屈服，从而提高结构的整体抗震性能。

（二）剪力墙设计。

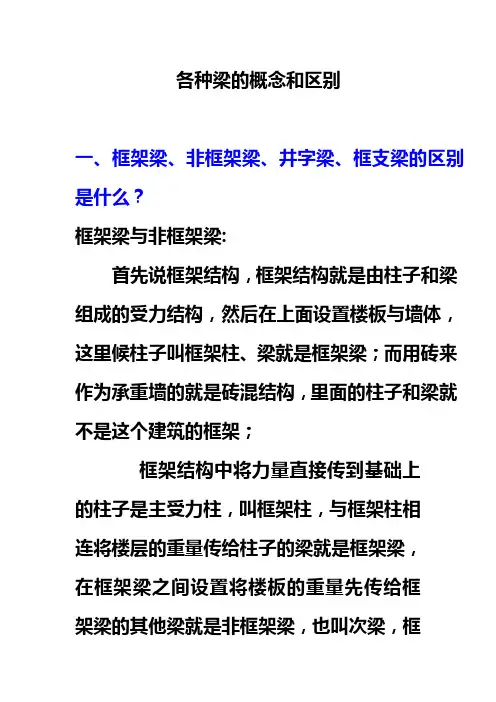

各种梁的概念和区别一、框架梁、非框架梁、井字梁、框支梁的区别是什么？框架梁与非框架梁:首先说框架结构，框架结构就是由柱子和梁组成的受力结构，然后在上面设置楼板与墙体，这里候柱子叫框架柱、梁就是框架梁；而用砖来作为承重墙的就是砖混结构，里面的柱子和梁就不是这个建筑的框架；框架结构中将力量直接传到基础上的柱子是主受力柱，叫框架柱，与框架柱相连将楼层的重量传给柱子的梁就是框架梁，在框架梁之间设置将楼板的重量先传给框架梁的其他梁就是非框架梁，也叫次梁，框架梁也叫主梁。

井字梁:井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

这种一般用在楼板是正方形或者长宽比小与1.5的矩形楼板,大厅比较多见,梁间距3m左右.框支梁：一般来讲，当上部结构中有些墙（柱）不能落地时，需要用一定的结构构件来支承上部的墙（柱），如果这个构件用的是“梁”，那么这根梁就是框支梁（有些书上将支承上部柱的梁称为转换梁，道理是一样的）；而支承这些转换构件的柱就是框支柱。

这种结构体系就称为部分框支剪力墙结构。

当布置的转换梁支撑上部的结构为剪力墙的时候,转换梁叫框支梁,支撑框支梁的就是框支柱。

二、软件中梁的分类与计算：1、框架梁：在框架梁结构中以“KL”开头表示的梁，具有抗震性能，套用定额为单梁连续梁。

2、普通梁：在结构图中主要与板进行整浇，以“Ｌ”开头表示的梁，在套用定额时常套有梁板，与板工程量合并计算。

3、板底梁：一般是砖梁结构中是空心板、预制板支承的梁，一般在计算规则中算至板底的梁。

4、肋梁：一般为板底对板作为加强用的梁，它的特点是截面高宽比较大，梁宽度不大但布置的较密，纵横交错，梁间距一般在２m 左右，现浇板较薄，目的是为了提高房间空间净高而设的梁。

一般使用在层高有限制且跨度较大的板底。

肋梁=次梁、井子梁或叫连系梁，位置同次梁（LL-**、L-***）5、圈梁：砖混结构中不起承重的构件，为了提高抗震整体而按构造设置的梁。

特点是在承重砖墙中一般不支底模的构件。
