第三节 几何作图

第三节 几何作图

用丁字尺和三角板六等分圆周并作圆内接正六边形

五等分圆周并作圆内接正五边形 已知圆的半径R，作圆内接正五边形的方法和步 骤。
图 五等分圆周并作圆内接正五边形
3.斜度和锥度
1）斜度 斜度是指一直线或平面对另一直线或平面的倾斜程度， 其大小用两直线或平面夹角的正切来度量。在图上标注为1:n。 并在其前加斜度 符号，且符号的方向与斜度的方向一致。 例：求一直线AC对另一直线AB的斜度为1:5。
1:3
F C
A
O B
L
E
木材科学与工程
D
15
斜度和锥度画法：
1. 斜度
20 60
a)
1:6 20 20
1:6
1等 分
6 等分 60
b)
60
c)
2. 锥度
18
1:3
1:3
1等分
18
25
a) 木材科学与工程
3等分 25
b)
18
25
c )
16
木材科学与工程
14
例：已知圆锥台的锥度为1:3，作圆锥台。 ★ 自A点在轴线上量取 AO=3个单位长度得O点。 ★ 过O点作轴线的垂线 BC，截取OC=OB=0.5个 单位长度,即BC:AO=1:3,连 接AB、AC得圆锥体，其锥 度为1:3 。 ★ 过E点作EM平行于AB， 过点F作FN平行于AC。
1.3 几何作图
1.3.1等分作图

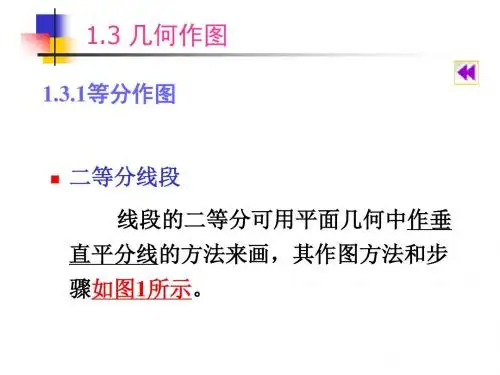

二等分线段 线段的二等分可用平面几何中作垂 直平分线的方法来画，其作图方法和步 骤如图1所示。
图1 二等分线段

任意等分线段（以五等分为例） 把已知线段AB五等分，可用作平行线法求得
各等分点，其作图方法和步骤如图2所示。

画法几何工程制图建筑制图课件第一章制图基本知识

画法几何工程制图建筑制图课件第一章制图基本知识
画法几何工程制图建筑制图课件第 一章制图基本知识
不论采用何种比例绘图， 尺寸数值均按原值注出。
26
1:1
26
26
1:2
2:1
画法几何工程制图建筑制图课件第 一章制图基本知识
国家标准对比例的选用作了规定：
绘图时，应根据图样的用途及所画图形的复杂程度首先 取表１-5系列中长用比例，必要时，也允许选取表1-5中 可用比例。
第一章 制图的基本知识
§ 1-1 基本规定 § 1-2 制图工具 § 1-3 几何作图 § 1-4 绘图的步骤
画法几何工程制图建筑制图课件第 一章制图基本知识
本章要求
1.正确了解和掌握国家标准技术制 图的有关规定，特别是尺寸注法。
2.了解和掌握简单的几何作图以及 圆弧连接。
3.掌握平面图形的画法及绘图步骤。
表 1-5
种类
常用比例
比例
1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:1000 1:2000 1:5000 1:10000 1:2000 1:50000 1:100000 1:200000
可用比例
1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:300 1:400 1:600 1:1500 1:2500 1:3000 1:4000 1:6000 1:15000 1:30000
表 1--3
线宽 粗b 中 0.5b 细 0.25 b
虚线 点画线
粗b 中 0.5b 细 0.25b
粗b 中 0.5b 细 0.25b
线型
线型
一般用途 主要可见轮廓线 可见轮廓线、 可见轮廓线、图例线.尺寸 线、尺寸界线、指引线 见有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线等

机械制图的基本知识与技能

机械制图的基本知识与技能
➢图样中所标注的尺寸为该图样所示机件的最后完工尺寸，相同尺寸一般只 标注一次，并应反映在该结构最清晰的图形上
第十五页，共58页。
第一节 制图国家标准
• 五、尺寸标注
一个完整的尺 寸，一般应由 尺寸数字、尺 寸界限、尺寸 线和尺寸终端 组成
第十六页，共58页。
第一节 制图国家标准
• 五、尺寸标注
尺寸界线表示尺寸的度量范围，一般由细实线绘制，并应从图形的轮廓线、轴线或 对称中心线引出，也可用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般应 与尺寸线垂直，并各超过尺寸线3~ 4mm，必要时允许倾斜，但两尺寸线必须相互平行
（2）运笔时小手指及手腕不宜紧贴纸面，力求自然用力；
（3）绘制短线时用手腕用力，绘制长线时用前臂动作；
（4）在两点之间画长线，目光要注视线段的终点，轻轻移动手臂沿 要画的线段方向画至终点。
第五十四页，共58页。
第五节 徒手绘制草图的方法
• 二、徒手绘图的基本技能
徒手画直线
徒手画斜线
第五十五页，共58页。
第一节 制图国家标准
• 一、图纸幅面、格式与标题栏
幅面代号
A0
A1
A2
A3
A4
B×L 841×1189 594×841 420×594 297×420 210×297
a
25
c
10
5
e
20
10
以上图纸幅面格式的相关参数应参照表中所 示的国家标准GB/T 14689-1993来进行
第四页，共58页。
第一节 制图国家标准
第二十七页，共58页。
第三节 几何作图
• 二、等分圆周及作正多边形
三等分圆 周及作正 三边形

常用的几何图形画法ppt课件

常用的几何图形画法ppt课件

（2）
（3）
（4）
（5）
（6）
（7）
13
第三章 几何作图
§3—4 圆弧连接
从扳手的图形可以看出， 圆弧连接的实质是几何要素间 相切的关系。
作图时需要解决的两个问题：
1.确定连接圆弧圆心的位置 2.准确定出切点（连接点）的位置
圆弧连接的形式有：
1.用圆弧连接两已知直线 2.用圆弧连接两已知圆弧 3.用圆弧连接一直线和一圆弧
19 第三章 几何作图
例:已知圆O1（半径R1）O2（半径R2)连接 圆弧的半径为R，试完成连接作图(与O1外 切，O2内切)。
作图步骤：
20 第三章 几何作图
3.用圆弧连接直线和圆弧 连接直线和圆弧的作图方法同前面介绍的两种连接情况类似，即分别
按照连接直线和圆弧的方法求出圆心和切点，下面举例说明。
（2）
（3）
（4）
第三章 几何作图
（5）
10
§3—3 椭圆画法
椭圆是非圆曲线，由于一些机件具有椭圆形结构，因此在作图时应掌握 椭圆的画法。
画椭圆的方法比较多，在实际作图中常用的有同心圆法和四心法，下 面介绍这两种画法。
一、同心圆法
用同心圆法画椭圆的基本方法是，在确定了椭圆长短轴后，通过作 图 求得椭圆上的一系列点再将其光滑连接。 例：已知长轴AB、短轴CD，试用同心圆法作 出椭圆。
26 第三章 几何作图
五、平面图形的尺寸标注示例：
27 第三章 几何作图
五、平面图形的尺寸标注示例：
28 第三章 几何作图
一般情况下，要在平面图形中绘制一段圆弧，除了要知道圆弧 的半径外还需要有确定圆心位置的尺寸。
从下可以看到，有的圆、圆弧有两个确定圆心位置的尺寸如R18， 而有的一个也没有如R30。

《电气工程制图》教学课件—01制图基本知识

《电气工程制图》教学课件—01制图基本知识

（3）直径与半径标注 标注直径时，应在尺寸数字前 加注符号“”；标注半径时，应在尺寸数字前
加注符号“R”；半径尺寸线和放射方向的圆的直径尺寸线应通过圆心，尺寸线的 终端应画成箭头。
当圆弧半径过大或在图 纸范围内无法标出其圆心位 置时，可按图a的形式标注。 若不需要标出其圆心位置时， 可按图b的形式标注。
一、平面图形的线段分析
1.已知线段 — 根据图形中所注的尺寸，可以独立画出圆、 圆弧或者直线。
2.中间线段 — 除图形中所注的尺寸，还需根据一个连接 关系才能画出圆弧或直线。
3.连接线段 — 需根据两个连接关系才能画出的圆弧或直线。
60°
平面图形的尺寸和线段分析
已知线段
Ø10、R10、R18、R5、R50
第三节 几何作图
一、正多边形画法 1.正六边形
已知对角线长度画正六边形的方法
已知对边距离的正六边形的方法 （a）根据尺寸，求得四个顶点 （b）完成正六边形
2. 正五边形
已知外接圆作内接正五边形的方法
平分半径Ob得e点
以e为圆心，ce为半径，画圆弧 交Oa于f点，直线段cf即为正正 五边形的边长
标题栏中“A”栏的格式
二、比例（GB/T 14690—1993）
国标规定的比例
原值比例 优先使用 1:1
放大比例
5:1
2:1
优先使用 5×10n:1 2 ×10n:1 1 ×10n:1
4:1
2.5:1
可使用 4 ×10n:1 2 .5×10n:1
缩小比例
1:2
1:5
优先使用 1:2 ×10n 1:5 ×10n 1:1 ×10n
标注球面的直径或半径时，应在符号“ ”或“R”前再加注符 号“S”（图a、b）。对于螺钉、铆钉的头部、轴（包括螺杆）

《几何作图方法》课件

《几何作图方法》课件

垂直平分线作图
总结词
利用直尺和圆规，通过已知直线和点，绘制垂直平分线。
详细描述
首先确定一个已知直线和一点，然后使用圆规在已知直线上 任意取两点，分别以这两个点为圆心画两个圆，交于另一点 ，连接该点和已知点，即为与已知直线垂直的直线。
角平分线作图
总结词
利用直尺和圆规，将任意角平分。
详细描述
首先确定角的顶点，然后使用圆规在角的两边上等距取点，直到取到角的顶点， 连接这些点和角的顶点即可将角平分。
通过构造等腰三角形和直角三角形，利 用圆的性质和角平分线的性质，找到圆 上一点到圆外两定点的角平分线。
VS
详细描述
首先，分别作两定点关于圆的对称点，然 后连接对称点和圆心，再过圆心作圆的切 线，最后利用角平分线的性质找到角平分 线。
圆上一点到圆外两定点的三角形内外角平分线作图
总结词
通过构造等腰三角形和直角三角形，利用圆 的性质和三角形内外角平分线的性质，找到 圆上一点到圆外两定点的三角形内外角平分 线。
几何作图可以根据不同的分类标准进行分类，如根据用途、复杂度、表 现形式等。
常见的几何作图类型包括平面几何作图、立体几何作图、函数图像等。
每种类型的几何作图都有其独特的特点和应用范围，例如立体几何作图 可以用来描述三维空间中的物体和现象，而函数图像则可以用来表示函 数关系和变化规律。
02
基础几何作图方法
几何作图的误差分析
测量误差
由于测量工具的精度限制，导 致测量结果存在误差。
计算误差
由于计算方法的精度限制，导 致计算结果存在误差。
操作误差
由于操作过程中的误差，导致 作图结果存在误差。
工具误差
由于工具本身的误差，导致作 图结果存在误差。

第三节几何作图

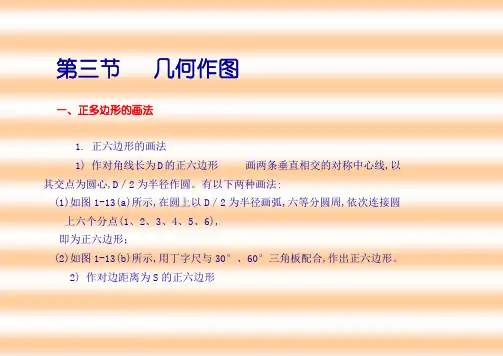

第三节几何作图一、正多边形的画法1. 正六边形的画法1) 作对角线长为D的正六边形画两条垂直相交的对称中心线,以其交点为圆心,D／2为半径作圆。

有以下两种画法:(1)如图1-13(a)所示,在圆上以D／2为半径画弧,六等分圆周,依次连接圆上六个分点(1、2、3、4、5、6),即为正六边形；(2)如图1-13(b)所示,用丁字尺与30°、60°三角板配合,作出正六边形。

2) 作对边距离为S的正六边形如图1-13(c)所示,先画对称中心线及内切圆(直径为S),然后再利用丁字尺与30°、60°三角板配合,使三角板的斜边通过正六边形的中心,就可在这对对边上得到四个顶点,即可画出正六边形。

2.正五边形的画法已知正五边形外接圆直径做正五边形。

作图步骤如图1-15所示。

b （1）画十字中心线及正五边形外接圆；（2）二等分OB得点M；（3）在AB上截取MP=MC，得点P；（4）以CP为边长等分圆周，得E、F、G、K等分点；（5）依次连接得正五边形。

二、圆弧连接在制图中,用一条线(直线段或圆弧)把两条已知线(直线段或圆弧)平滑连接起来称为连接。

平滑连接中,直线与圆弧、圆弧与圆弧之间是相切的。

因此必须准确地求出切点及连接圆弧的圆心,才能得到平滑连接的图形。

四、平面图形的画法1.平面图形的尺寸分析(1) 定形尺寸确定平面图形中几何要素大小的尺寸称为定形尺寸。

例如直线的长短、圆的直径(或半径)等。

(2) 定位尺寸确定几何元素位置的尺寸称为定位尺寸。

如圆心和直线相对于坐标系的位置等。

(3) 尺寸基准标注定位尺寸的起点称为尺寸基准。

对平面图形而言,有上下和左右两个方向的尺寸基准,相当于X、Y轴,通过以图形中的对称线、较大圆的中心线、较长的直线作为尺寸基准。

2.平面图形的线段分析根据所注的尺寸,平面图形中线段(直线或圆弧)可以分为已知线段、中间线段和连接线段三类。

现以图所示的各线段为例分析如下。

最全机械制图基础知识 ppt课件


细实线（尺寸线）
细实线（尺寸界线）
双点画线 （相邻辅助零件的轮廓线）
波浪线 （断裂处的边界线）
各种图线应用示例
PPT课件
17
2 图线宽度
所有线型的图线宽度（d）应按图样的类型
和尺寸大小在下列数系中选择。该数系的公比 为1：2（≈1：1.4）：
0.13 ， 0.18 ， 0.25 ，0.35 ， 0.5 ，
每张图纸上都必须画出标题栏。标题栏格式
和尺寸按GB10609.1－1989的规定。标题栏的位
置应位于图纸的右下角，看图方向与看标题栏
的方向一致。
在制图作业中可以简化，建议采用简化标题
栏。
（图 名）
比例 数量
（图 号）
制图
（日 期） 重量
材料
8
描图
（日 期）
（设备名称）
审核
（日 期）
12
40
65
12
30
方法，绘图时必须遵守。
PPT课件
23
一、基本规则
（1）机样的真实大小应以图样上所住的尺 寸数值为依据，与图形的大小及绘图的准确
度无关。 （2）图样中（包括技术要求和其他说明） 的尺寸，以毫米为单位时，不需标注计量单
位的代号或名称，如采用其它单位，则必须
注明相应的计量单位的代号或名称。 （3） 图样中所标注的尺寸，为该图样所 示机件的最后完工的尺寸，否则应另加说明。
L/mm m/kg 460r/min
220v 5MΩ 380KPa
PPT课件
14
1.1.4 图线(GB/T17450--1998)
1 线型 规定有15种基本线型 2 图线宽度 1：2（细线、粗线的比例）

市政工程识图与构造第一章制图的基本知识ppt课件


为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2. 图线画法
（4）单点长画线或双点长画线的两端不应是点。如 图形较小，画点画线或双点画线有困难时，可用实线 代替。
细单点长画线作圆中心线
细实线作 圆中心线
A0—A3横式幅面（二）
A0— A3图 幅宜横 式使用， 必要时， 也可竖 式使用
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2.图框格式 立式幅面
A0～A4立式幅面(一）
A0—A4立式幅面（二）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
《建筑制图标准》（GB/T 50104-2010）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用
1、较简单的图形可采用两种线宽的线宽组，其线 宽比宜b:0.25b
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用

制图的基本知识与技能概论

成套的绘图仪器装在特制的盒内， 有八件、十件或更多。其中常用 的有：分规、圆规、鸭嘴笔。
1．分规
分规用来量取线段和试分线段。 分规两腿端带有钢针，如图（a）。 当两腿合拢时，两针尖应合成一 点，如图（b）。分规用来截取等 长线段及分割线段，如图（c）所 示。
比例尺 分规及其使用
第一节 绘图工具及其使用方法
半径、直径、角度与弧长的 尺寸起止符号，宜用箭头表示， 如右图（b）所示。
(a) 短倾斜线的画法
~
≈
为图中粗实线的宽度 (b) 箭头的画法
第二节 制图标准的基本规定
五、尺寸标注 （4）尺寸数字
尺寸数字用阿拉伯数字书写，字高一般是3.5mm。 图样上的尺寸以尺寸数字为准，与绘图时所用的比例和绘图的准确程度无关。 尺寸数字一般写在尺寸线的中部上方1mm位置处，如果没有足够的注写位置， 最外边的尺寸数字可写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可 引出注写.
尺寸数字 尺寸线
尺寸界线
≥
第二节 制图标准的基本规定
（2）尺寸线
尺寸线用细实线绘制，且与被注长度 平行，与尺寸界线相接，尺寸界线一般 超过尺寸线2～3mm。图样本身的任何 图线均不得用作尺寸线，一般也不得与 其它图线重合，或画在其延长线上，如 右图所示。
（3）尺寸起止符号
尺寸线与尺寸界线相接处应画尺寸起 止符号。用中粗短线绘制，其倾斜方向 应与尺寸界线成顺时针45°，长度宜为 2～3mm ，如右图（a）所示。
第二节 制图标准的基本规定
一、图纸的幅面及格式
２.标题栏与会签栏
每张图纸上都必须 画出标题栏。标题栏的 位置一般应在图样的右 下。标题栏的外框线为 粗实线，其右边和底边 与图框线重合。填写的 字体，除图名、校名用 10号字外，其余用5号字。
