数据电缆标准数据电缆是用于传输数据信号的电缆，它在计算机网络、电信系统、监控系统等领域中广泛应用。
为了保证数据电缆的质量和性能，各国制定了一系列的标准，以下是一些与数据电缆相关的标准及其主要内容的介绍。
1. ANSI/TIA-568-C.2：这是美国国家标准协会（ANSI）和电信工业协会（TIA）联合发布的标准，规定了数据通信的通用规范。
其中包括对数据电缆的物理特性、光纤电缆的测试方法、RJ-45插头的规格等内容。
2. ISO/IEC 11801：这是国际标准化组织（ISO）和国际电工委员会（IEC）联合发布的标准，定义了通信系统的通用规范。
其中对数据电缆的线缆结构、传输性能、接头和连接器的要求等做出了详细的规定。
3. EN 50173：这是欧洲电信标准化协会（ETSI）发布的标准，规定了欧洲通信系统的通用规范。
其中包括对数据电缆的物理参数、传输特性、电磁干扰等方面的要求。
4. GB/T 50311-2010：这是中国国家标准，规定了建筑物结构工程中的通信布线系统的设计和施工要求。
其中包括对数据电缆的敷设方法、连接技术、测试方法等方面的规定。
5. EIA/TIA-568：这是美国电子行业联合会（EIA）和电信工业协会（TIA）联合发布的标准，规定了商业建筑中通信布线系统的技术要求。
其中包括对数据电缆的线缆结构、传输性能、连接器和插座的要求等方面的规定。
6. IEC 61156：这是国际电工委员会（IEC）发布的标准，规定了通信电缆的特性和试验方法。
其中包括对数据电缆的构造、屏蔽、传输特性、电气性能等方面的要求。
7. UL 444：这是美国安全实验室（UL）发布的标准，规定了通信电缆的安全性能和试验方法。
其中包括对数据电缆的绝缘材料、火焰传播性能、耐冲击能力等方面的要求。
8. CEI 20-22/II：这是意大利电器学会（CEI）发布的标准，规定了通信电缆的设计和试验方法。
其中包括对数据电缆的机械性能、电气特性、防火性能等方面的要求。

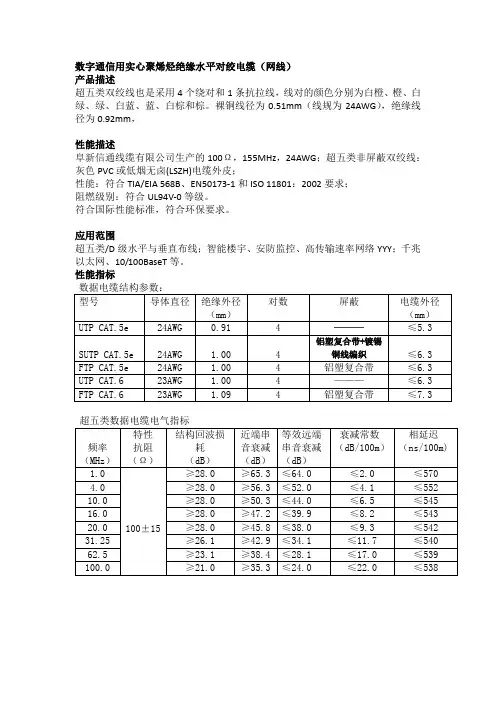

数字通信用实心聚烯烃绝缘水平对绞电缆（网线）
产品描述
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，
性能描述
阜新信通线缆有限公司生产的100Ω，155MHz，24AWG；超五类非屏蔽双绞线：灰色PVC或低烟无卤(LSZH)电缆外皮；
性能：符合TIA/EIA 568B、EN50173-1和ISO 11801：2002要求；
阻燃级别：符合UL94V-0等级。
符合国际性能标准，符合环保要求。
应用范围
超五类/D级水平与垂直布线；智能楼宇、安防监控、高传输速率网络YYY；千兆以太网、10/100BaseT等。
性能指标
六类数据电缆电气。

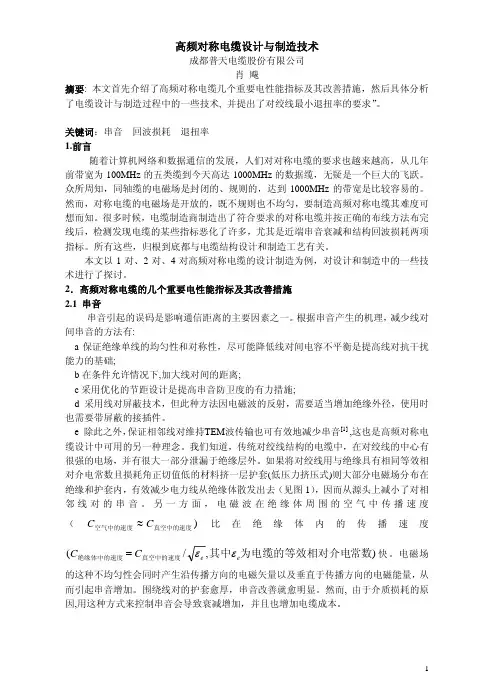

高频对称电缆设计与制造技术成都普天电缆股份有限公司肖 飚摘要: 本文首先介绍了高频对称电缆几个重要电性能指标及其改善措施，然后具体分析了电缆设计与制造过程中的一些技术, 并提出了对绞线最小退扭率的要求”。
关键词：串音 回波损耗 退扭率1.前言随着计算机网络和数据通信的发展，人们对对称电缆的要求也越来越高，从几年前带宽为100MHz 的五类缆到今天高达1000MHz 的数据缆，无疑是一个巨大的飞跃。
众所周知，同轴缆的电磁场是封闭的、规则的，达到1000MHz 的带宽是比较容易的。
然而，对称电缆的电磁场是开放的，既不规则也不均匀，要制造高频对称电缆其难度可想而知。
很多时候，电缆制造商制造出了符合要求的对称电缆并按正确的布线方法布完线后，检测发现电缆的某些指标恶化了许多，尤其是近端串音衰减和结构回波损耗两项指标。
所有这些，归根到底都与电缆结构设计和制造工艺有关。
本文以1对、2对、4对高频对称电缆的设计制造为例，对设计和制造中的一些技术进行了探讨。
2．高频对称电缆的几个重要电性能指标及其改善措施2.1 串音串音引起的误码是影响通信距离的主要因素之一。
根据串音产生的机理，减少线对间串音的方法有:a 保证绝缘单线的均匀性和对称性，尽可能降低线对间电容不平衡是提高线对抗干扰能力的基础;b 在条件允许情况下,加大线对间的距离;c 采用优化的节距设计是提高串音防卫度的有力措施;d 采用线对屏蔽技术，但此种方法因电磁波的反射，需要适当增加绝缘外径，使用时也需要带屏蔽的接插件。
e 除此之外，保证相邻线对维持TEM 波传输也可有效地减少串音[1] ,这也是高频对称电缆设计中可用的另一种理念。
我们知道，传统对绞线结构的电缆中，在对绞线的中心有很强的电场，并有很大一部分泄漏于绝缘层外。
如果将对绞线用与绝缘具有相同等效相对介电常数且损耗角正切值低的材料挤一层护套(低压力挤压式)则大部分电磁场分布在绝缘和护套内，有效减少电力线从绝缘体散发出去（见图1），因而从源头上减小了对相邻线对的串音。
电缆的检测指标
电缆的检测指标通常涵盖多个方面，以确保其正常运行和符合相关标准。
以下是一些常见的电缆检测指标：
电气性能：
电阻：检测电缆导体的电阻，确保在设计范围内。
绝缘电阻：测量绝缘材料的电阻，以确保绝缘性能良好。
电容：测量电缆的电容，影响信号传输特性。
导体尺寸和形状：
导体直径：检测导体的直径，确保符合设计要求。
导体形状：确保导体形状正常，没有明显的损伤或形变。
外观检查：
外部绝缘：检查外部绝缘层是否完整，是否存在破损或划痕。
护套：检查电缆护套的完整性和耐磨性。
机械性能：
拉伸强度：测试电缆在拉伸条件下的强度。
弯曲性能：检测电缆在弯曲时的性能。
耐电压性能：
工频耐电压：测试电缆在工频下的耐电压能力。
局部放电：检测电缆是否存在局部放电现象。
阻燃性能：
阻燃测试：测试电缆的阻燃性，确保在火灾情况下具备安全性。
热性能：
耐热性：测试电缆在高温环境下的性能。
低温弯曲性能：测试电缆在低温下的弯曲性能。
环保标准：
无卤阻燃：一些电缆需要符合无卤阻燃标准。
RoHS合规性：确保电缆材料符合RoHS指令的环保要求。
这些检测指标有助于确保电缆在各种工作条件下都能够安全可靠地运行。
不同类型的电缆可能有不同的检测标准和指标。
中华人民共和国国家标准GB 50312-2007GB 50312-2007 综合布线工程验收规范（含条文说明）Code for engineering acceptance of generic cabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2.5 条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标[2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。
本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。
同时，参考了国内外相关标准规定的内容。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释。
在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080)，以供修订时参考。
双绞线电缆的三种测试模型1. 引言双绞线电缆是一种常用的通信电缆，广泛应用于网络、电话和视频传输等领域。
在使用双绞线电缆前，需要对其进行测试以确保其质量和性能符合要求。
本文将介绍双绞线电缆的三种常见测试模型，包括电气测试、传输性能测试和物理结构测试。
2. 电气测试电气测试主要用于验证双绞线电缆的电气参数是否符合标准要求。
这些参数包括电阻、电容、电感和衰减等。
以下是电气测试的三个子模型：2.1 电阻测试电阻是电流通过双绞线电缆时遇到的阻力。
电阻测试可以确定电缆中的导体是否正常连接，并评估导体和绝缘体之间的接触性能。
测试时，将测试仪连接到电缆的两端，通过测量电流和电压的关系来计算电阻值。
2.2 电容测试电容测试用于评估双绞线电缆的电容特性。
在传输信号时，电容会对信号的变化速度产生影响。
电容测试可以检测电缆中的电容值，确保信号传输的稳定性和准确性。
测试时，使用测试仪测量电缆两个导体之间的电容。
2.3 衰减测试衰减测试用于评估双绞线电缆中信号传输的损耗程度。
在传输信号过程中，双绞线电缆会发生衰减，导致信号强度减弱。
衰减测试可以测量信号在传输过程中的损耗，以评估电缆的传输性能。
测试时，将测试仪连接到电缆的两端，通过比较输入信号和输出信号的差异来计算衰减值。
3. 传输性能测试传输性能测试主要用于评估双绞线电缆在特定场景下的传输性能。
以下是两个传输性能测试的子模型：3.1 跨话音测试跨话音测试用于评估双绞线电缆在模拟电话信号传输中的性能。
这种测试模型可以模拟电话通信的场景，评估电缆的传输质量和清晰度。
测试时，使用测试仪生成一个模拟电话信号，并通过双绞线电缆进行传输。
然后，测试仪会对输出信号进行分析，评估信号的质量和准确性。
3.2 数据传输测试数据传输测试用于评估双绞线电缆在数据传输中的性能。
这种测试模型可以模拟网络通信的场景，评估电缆的传输速度和稳定性。
测试时，使用测试仪发送一系列数据包，并通过双绞线电缆进行传输。
电线电缆各组成部分及主要性能指标技术参数电线电缆主要用于电能传输、分配以及信号的传递，其主要组成部分包括线芯（导体）、绝缘层、屏蔽层、和护层，下面对各组成部分的性能技术指标及工艺技术参数进行逐一介绍：电缆导体导体的作用是传送电流，当导体通过电流时，便产生电能损耗而使导体温度升高，导体温升又使导体电阻增大，同时使绝缘的性能下降，当导体温度超过绝缘材料的允许工作温度，就会加速绝缘材料的老化甚至在电缆弯曲处使绝缘首先软化变形，导致电缆寿命缩短或在电缆弯曲处短期内发生击穿，不能满足电缆长期使用的要求；线芯的损耗主要由导体的截面及材料的体积电阻率决定，因此，生产过程必须对导体截面及材料的性能指标进行严格检验和控制。
一、导体材料：导体材料必须具备良好的导电性能和机械性能、易于加工成型、资源丰富等特点，银的导电性能虽最好，但因其价格昂贵而不被采用，为减小线芯损耗和电压降，当前广泛采用的是铜材和铝材，下面就铜、铝的主要性能技术指标进行学习：1.材料的电气和物理性能：软铜硬铝（a2-a8）型号T1RTU1RT2RT3RA2A4 A6A8纯度≥％99.9099.620℃时的体积电阻率不大于ωmm2/m0.0172410.02801电阻温度系数1/℃0.003930.00403线膨胀系数1/℃16.6*10-623*10-6热容系数J/kg℃414924比重8.892.703熔点1084.5658℃抗拉强度≥n/mm2a8(120-150)伸长≥%40a8（6）2、影响导电性能的因素：2.1温度：金属的导电性能随温度升高而降低，当温度不是很高（接近于熔点）或很低（接近于绝对零度），电阻率和温度呈下列线性关系：ρ＝ρ0［1+α（t-t0）］。
2.2杂质：金属中含有某些杂质，将使其电阻增大。
杂质对金属电阻的影响，取决于杂质的种类、含量、和杂质在金属中存在的状态，铝、锑、砷、磷、镍、铅等是铜的有害杂质，当砷含量为0.35％时，铜的电阻率将增大50％；铝导体中的主要有害杂质是硅与铁。
五类，超六类，大对数电缆指的是什么意思，这些专有名词都指的是指网线的分类：双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。
五类线【CAT5】：（0.5数据通信专用线）是一种传播数据、话音等信息通信业务的多媒体线材，被广泛应用于宽带用户驻地网等宽带接入工程中，其质量的优劣，直接关系到信息通信的传输质量。
超六类【CAT6E】：Belden IBDN研制了目标在40℃以上仍可正常运行的高性能布线系统，并在1999年底正式推出IBDN 4800LX系统，其最终的指标达到300MHz带宽，可在50℃时依然达到6类标准规定的20℃的性能指标。
为了区别于普通6类布线系统，这种带宽性能远超6类的布线称为超6类。
大部分的超6类布线与同品牌的6类布线使用相同的模块和跳线，因此它们主要的区别在线缆上。
IBDN的超6类线缆4800LX从一开始的目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体的直径从普通6类的0.5mm(24AWG)增加到0.6mm(23AWG)；也有某些厂家在开始的超6类线缆采用了24AWG而尽力改善NEXT 的方法，但到2002年的改进线缆中将其线径加到23AWG。
另一特点是在4个双绞线对间加了十字形的线对分隔条。
没有十字分隔，线缆中的一对线可能会陷于另一对线两根导线间的缝隙中，线对间的间距减小而加重串扰问题。
分隔条同时与线缆的外皮一起将4对导线紧紧地固定在其设计的位置，并可减缓线缆弯折而带来的线对松散，进而减少安装时性能的降低。
4800LX是首个采用十字分隔条的超6类线缆，后来的线缆群起仿效而采用类似的技术。
大对数电缆:大对数即多对数的意思，系指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。
数据电缆自编教材数据电缆一、什么是数据电缆？数据电缆全称叫数字通信用对绞或星绞多芯对称电缆。
高速数字通信电缆是传统电话电缆的升级换代产品，是我国光电线缆的重点开发项目的长线产品，也是国际上最新发展、增长迅速、需求旺盛的热门产品，能适应电信网的数字化、综合化、宽带化、智能化发展方向的新需求，将微电子技术、计算机技术、网络技术引入传统的电信领域，代表着通信电缆的最新发展方向，在数据通信、计算机联网以及其它多媒体网络中有广泛的应用。
特别是近年以来，智能化大楼在我国的普遍兴起，大量使用这种新型电缆作为大楼的综合布线，可将电话、传真、电子邮件、可视电话、会议电视、闭路电视、计算机联网、防火防盗报警、空调及照明等设备的自动化控制等多种功能集中于一套布线系统，实现信息共享和管理自动化，避免多个系统的重复布线，便于电子及通信设备的增减和搬迁，提高布线系统的灵活性，并且可和外界信息高速公路接通而上网漫游于全球化的信息海洋，享受因特网的各种新服务。
由于信息技术的飞跃发展，电脑运行速度越来越快，网络用户越来越多，新的高速应用如Intranet(企业内部网)、立体影象、多媒体编程、桌面视频、计算机辅助设计（CAD）、数据库、虚拟现实应用等的普及，再考虑布线系统寿命15年的需求，对于目前综合布线系统，五类电缆已显得无法满足高速网络的要求，因而不少新组建的网络系统采用六类电缆来敷设。
二、数据电缆发展我国数据电缆的发展历史还不到20年，从IEC61156－1~4：1995标准的发布到现在却经历了好几个阶段。
我国也是在1995年开始引进数据缆生产设备和生产技术，那个时候还仅仅满足在五类缆的要求。
由于信息技术的迅速发展对网络提出了越来越高的要求，从传统的音频（4千赫带宽）或载波（1兆赫带宽）的对绞铜芯电话电缆发展到今日能开通600兆赫带宽的铜对绞数据电缆，显示了巨大的技术进步。
这对数据电缆的制造精度和传输性能提出了更高的要求，没有先进的生产设备、成熟的工艺和优良的材料，是难于达到质量优良、稳定的产品。
电缆导体电线电缆各组成部分及主要性能指标技术参数电线电缆主要用于电能传输、分配以及信号的传递，其主要组成部分包括线芯（导体）、绝缘层、屏蔽层、和护层，下面对各组成部分的性能技术指标及工艺技术参数进行逐一介绍：电缆的导体导体的作用是传送电流，当导体通过电流时，便产生电能损耗而使导体温度升高，导体温升又使导体电阻增大，同时使绝缘的性能下降，当导体温度超过绝缘材料的允许工作温度，就会加速绝缘材料的老化甚至在电缆弯曲处使绝缘首先软化变形，导致电缆寿命缩短或在电缆弯曲处短期内发生击穿，不能满足电缆长期使用的要求；线芯的损耗主要由导体的截面及材料的体积电阻率决定，因此，生产过程必须对导体截面及材料的性能指标进行严格检验和控制。
一、 导体用材料：导体材料必须具备良好的导电性能和机械性能、易于加工成型、资源丰富等特点，银的导电性能虽最好，但因其价格昂贵而不被采用，为减小线芯损耗和电压降，当前广泛采用的是铜材和铝材，下面就铜、铝的主要性能技术指标进行学习：1、材料的电性能及物理特性：软铜 硬铝（A2-A8）型号 T1R TU1R T2R TU2R T3R A2 A4 A6 A8纯度≥％ 99.90 99.620℃体积电阻率不大于Ω·mm 2/m 0.017241 0.02801电阻温度系数1/℃ 0.00393 0.00403线膨胀系数1/℃ 16.6*10-6 23*10-6热容系数 J/kg ·℃ 414 924比重 8.89 2.703熔解点℃ 1084.5 658抗拉强度≥N/mm 2 A8(120-150)伸长率 ≥％ 40 A8(6)2、影响导电性能的因素：2.1温度：金属的导电性能随温度升高而降低，当温度不是很高（接近于熔点）或很低（接近于绝对零度），电阻率和温度呈下列线性关系：ρ＝ρ0［1+α（T-T 0）］。
2.2杂质：金属中含有某些杂质，将使其电阻增大。
杂质对金属电阻的影响，取决于杂质的种类、含量、和杂质在金属中存在的状态，铝、锑、砷、磷、镍、铅等是铜的有害杂质，当砷含量为0.35％时，铜的电阻率将增大50％；铝导体中的主要有害杂质是硅与铁。
一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm以上。
与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。
目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。
虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。
在传输期间,信号的衰减比较大,并且产生波形畸变。
采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。
只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。
当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。
由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。
屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。
屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。
类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。
但它有较高的传输速率,100米内可达到155Mbps。
另外,非屏蔽双绞线电缆具有以下优点:(1)无屏蔽外套,直径小,节省所占用的空间;(2)重量轻、易弯曲、易安装;(3)将串扰减至最小或加以消除;(4)具有阻燃性;(5)具有独立性和灵活性,适用于结构化综合布线。
附件：高速公路用通信电缆技术规范天津市建华线缆厂天津市建华线缆厂技术规范高速公路用通信电缆1.使用范围：本规范规定了铜芯聚烯烃绝缘铝塑综合护套高速公路通信电缆的结构尺寸、技术要求、试验方法、检验规则、标志与包装等。
本规范适用于铜芯聚烯烃绝缘铝塑综合护套高速公路通信电缆的制造、验收及使用。
本规范规定的产品适用于高速公路中紧急电话通信系统传输音频信号及控制信号。
2.使用特性2.1电缆长期允许工作温度：-30℃～+60℃；2.2电缆的安装敷设温度不低于-5℃；2.3电缆弯曲半径2.3.1无铠装电缆最小弯曲半径应不小于电缆外径的10倍。
2.3.2铠装电缆最小弯曲半径应不小于电缆外径的15倍。
3.型号、名称及规格3.1电缆型号按照表1的规定。
3.2规格列表2。
表1电缆型号中的代号及含义表2电缆的规格4.1材料及结构要求4.1.1导体1.1.1.1导体应采用符合GB3953规定的TR型软圆铜线，其结构应符合表3的规定。
4.1.1.2导体表面应光洁、无油污、无毛刺、锐边及无裂痕。
4.1.1.3导体接头应用银合金焊料加无酸性溶剂钎焊或采用冷压技术接头。
接头处应光滑平整，无毛刺。
4.1.1.4导体接头的抗拉强度应不低于相邻段相同长度无接头导线抗拉强度的90%。
4.1.1.5成品电缆上导线的断裂伸长率应符合表3的规定。
4.1.1.6导体试验方法按GB4909.2的规定进行。
表34.1.2.1绝缘应采用符合YD/T 760-95规定的高密度聚乙烯。
1.1.2.2绝缘应连续地挤包在导线上，表面光滑平整，其厚度应能使成品电缆满足本规范规定的电气性能。
4.1.2.3绝缘应能经受GB3048.9规定的交流50Hz高压火花试验。
4.1.2.4绝缘线芯应采用颜色识别标志。
绝缘颜色应均匀，并采用下列颜色：4.1.2.4.1 对绞组：──a线：白、红、黑、黄、紫──b线：蓝、桔、绿、棕、灰4.1.2.4.2 星绞组：白、蓝、红、绿4.1.2.4.3 根据用户要求,可采用其它颜色.4.1.3单元线组4.1.3.1对绞组4.1.3.1.1由分别称作a线和b线的两根不同颜色的绝缘芯线均匀地绞合成线对。
网络综合布线系统工程验收规范2010年3月印中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2.5 条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。
目录1 总则............................................................... - 1 -2 环境检查........................................................... - 1 -3 器材及测试仪表工具检查............................................. - 1 -4 设备安装检验....................................................... - 2 -5 缆线的敷设和保护方式检验........................................... - 3 -5.1 缆线的敷设................................................... - 3 -5.2 保护措施..................................................... - 4 -6 缆线终接........................................................... - 5 -7 工程电气测试....................................................... - 6 -8 管理系统验收....................................................... - 7 -9 工程验收........................................................... - 7 -附录A 综合布线系统工程检验项目及内容................................ - 8 -附录B 综合布线系统工程电气测试方法及测试内容....................... - 10 -附录C 光纤链路测试方法............................................. - 20 -附录D 综合布线工程管理系统验收内容................................. - 21 -附录E 测试项目和技术指标含义....................................... - 23 -GB50312-2007 综合布线工程验收规范条文说明........................... - 23 -1 总则.............................................................. - 23 -2 环境检查.......................................................... - 24 -3 器材及测试仪表工具检查............................................ - 24 -5 缆线的敷设和保护方式检验.......................................... - 25 -1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
高速数据对绞电缆的电气性能指标第1章高速数据对绞电缆的电气性能指标3.1特性阻抗特性阻抗也称波阻抗，是电缆的二次参数，它描述了电磁波沿均匀线路传播而没有反射时所遇到的阻抗，即线路终端匹配时，线路内任一点的电压波（U ）和电流波（I ）的比值。
特性阻抗可以用一个复数表示，当电缆线芯的材料、直径、绝缘形式确定后，特性阻抗只随频率的变化而变化。
特性阻抗Z c 为回路上任意点电压波和电流波之比并有221??ωω-++=j c e C j G L j R ZR 、L 、G 、C 分别为对绞回路的电阻、电感、电导、电容，虚部相位角Φ从零开始到频率f ＝800Hz 时接近-45°，然后逐渐接近零。
可以看出传播常数和特性阻抗Z c 均与电缆的一次参数R 、L 、G 、C 有关，TIA/EIA---568---A 规定5类缆的特性阻抗为100±15Ω.对于局部网布线系统来说，传输媒介具有稳定的阻抗值是很重要的，否则连接器硬件就会和电缆失配。
从而引起信号反射导致传输效率下降，甚至网络无法工作。
对于高频对称电缆，由于频率增加时，集肤效应增加，使内电感减小，而外电感与频率无关，所以随频率的增加，总电感近似于外电感，此时，d d a n C L Z rc -==2l 120ε 式中，r ε为等效介电常数；a 为绝缘线心外径；d 为导体直径由式子可以看出特性阻抗和导体类型和直径，绝缘的类型和厚度有关，在某种程度上也与线对的绞合性能有关（因等效介电常数εr 和绞合有关）。
由于一般的标准中都规定了导体的直径d=24（AWG ），而且从实际情况中看来，此d 值也是最理想值。
这样从上式看来影响特性阻抗的只有外径（外径可以看成和导线间距α相等）、组合绝缘介质的等效相对介电常数（εr ）。
而且，Z c 正比于α和λ，反比于εr 。
所以只要控制好了α、λ、εr 的值，也就能控制好。
在实际中常用输入阻抗Z in 来表述电缆的特性阻抗。
成缆绞入系数
成缆绞入系数是指绞缆时每个缆芯的绞入程度。
绞入系数可以衡量绞缆的质量和绞合程度的好坏，它通常是用来表示维护绞缆的性能和耐用性的重要指标之一。
对于海底电缆来说，成缆绞入系数是指电缆芯线的绞入程度。
电缆芯线是由多根绝缘线芯组成的束，在绞缆过程中需要将这些线芯绞合在一起。
成缆绞入系数的大小可以影响到绞缆的电气性能和机械性能。
通常情况下，成缆绞入系数越大，表示电缆芯线绞合得越紧密，绞缆的机械强度和电气性能就越好。
如果绞入系数过小，线芯之间的空隙较大，会导致电缆容易产生机械损坏和电气故障。
成缆绞入系数的具体数值可以根据电缆的设计要求和生产工艺来确定，在绞缆过程中需要通过合适的绞合设备和技术来控制绞入系数的大小，以确保绞缆的质量符合要求。
第1章 高速数据对绞电缆的电气性能指标3.1特性阻抗特性阻抗也称波阻抗，是电缆的二次参数，它描述了电磁波沿均匀线路传播而没有反射时所遇到的阻抗，即线路终端匹配时，线路内任一点的电压波（U ）和电流波（I ）的比值。
特性阻抗可以用一个复数表示，当电缆线芯的材料、直径、绝缘形式确定后，特性阻抗只随频率的变化而变化。
特性阻抗Z c 为回路上任意点电压波和电流波之比并有221ϕϕωω-++=j c e C j G L j R ZR 、L 、G 、C 分别为对绞回路的电阻、电感、电导、电容，虚部相位角Φ从零开始到频率f ＝800Hz 时接近-45°，然后逐渐接近零。
可以看出传播常数和特性阻抗Z c 均与电缆的一次参数R 、L 、G 、C 有关，TIA/EIA---568---A 规定5类缆的特性阻抗为100±15Ω.对于局部网布线系统来说，传输媒介具有稳定的阻抗值是很重要的，否则连接器硬件就会和电缆失配。
从而引起信号反射导致传输效率下降，甚至网络无法工作。
对于高频对称电缆，由于频率增加时，集肤效应增加，使内电感减小，而外电感与频率无关，所以随频率的增加，总电感近似于外电感，此时，d d a n C L Z rc -==2l 120ε 式中，r ε为等效介电常数；a 为绝缘线心外径；d 为导体直径由式子可以看出特性阻抗和导体类型和直径，绝缘的类型和厚度有关，在某种程度上也与线对的绞合性能有关（因等效介电常数εr 和绞合有关）。
由于一般的标准中都规定了导体的直径d=24（AWG ），而且从实际情况中看来，此d 值也是最理想值。
这样从上式看来影响特性阻抗的只有外径（外径可以看成和导线间距α相等）、组合绝缘介质的等效相对介电常数（εr ）。
而且，Z c 正比于α和λ，反比于εr 。
所以只要控制好了α、λ、εr 的值，也就能控制好。
在实际中常用输入阻抗Z in 来表述电缆的特性阻抗。
其定义如下s 0in Z Z Z ∙＝式中：Z 0为终端开路时的阻抗测量值；Z s 为终端短路时的阻抗测量值。
3.2 回波损耗回波损耗是数字电缆产品的一项重要指标，回波损耗合并了两种反射的影响，包括对标称阻抗（如：100Ω）的偏差以及结构影响，用于表征链路或信道的性能。
它是由于电缆长度上特性阻抗的不均匀性引起的，归根到底是由于电缆结构的不均匀性所引起的。
由于信号在电缆中的不同地点引起的反射，到达接收端的信号相当于在无线信道传播中的多径效应，从而引起信号的时间扩散和频率选择性衰落，使接收端信号脉冲重叠而无法判决。
信号在电缆中的多次反射也导致信号功率的衰减，导致误码率的增加，从而也限制传输速度。
在生产数字缆的过程中，电缆的回波损耗指标容易出现不合格。
它的表达式是CH C H Z Z Z Z RL +--=lg 20 Z H 为负载阻抗，Z C 为波阻抗。
按标准规定Z C 分别为100Ω、120Ω、150Ω。
减少回波损耗的方法：1. 提高同心度在绝缘串联生产工序，要求铜导体的直径公差在±0.002mm 内，绝缘外径偏差在±0.01mm 内。
同心度在96%以上，且表面光滑圆整。
否则，单线在进行绞对后电缆的特性阻抗会出现超出指标要求的较大峰值。
2. 采用一定比例的“预扭”或“退扭”技术并配合使用十字型塑料骨架采用一定比例的“预扭”或“退扭”技术可消除绝缘单线偏心对特性阻抗的影响，同时可降低绝缘单线同心度的要求。
而采用十字型塑料骨架，可保持电缆结构的稳定性，使单线不均匀造成的特性阻抗的变化变得平滑，使其近端串音和回波损耗在高频时的性能相当好。
3. 采用粘连线对技术粘连线对技术工艺指的是采用两台挤塑机、一个机头共挤，将同一线对的两根绝缘芯线同步挤出将其粘结在一起。
绞对线间粘连后，可确保绞对线结构的稳定性，保持线对两根导线中心距(S)的稳定来提高线对阻抗均匀性，从而提高回波损耗指标；也可避免绝缘导体经弯曲扭绞后导体发生散芯而影响电缆的回波损耗指标。
3.3 结构回波损耗结构回波损耗的表达式是：min m in lg 20SRL Z Z Z Z +--＝ 式中，Z m 为拟合阻抗。
由此定义可见，SRL 实质是描述Z in 围绕Z m 波动大小的一个指标。
引起Z in 波动的原因是电缆部件存在着突发性或周期性的结构偏差或缺陷，如绝缘外径波动、导体直径波动、绞对时绝缘单线在节点处周期性压伤、绝缘发泡不均匀、绝缘偏心时绞对过程因单线的自转造成两导体中心距s 呈周期性的正（余）弦函数波动等。
其中周期性的结构偏差或缺陷对SRL 危害最大。
由于输入阻抗与制造过程中的诸多随机缺陷有着极为直接的关系，而制造过程中这诸多的随机缺陷之间又彼此间相互关联，相互影响，错综复杂，因而难以分析输人阻抗与某个缺陷的定量关系。
但通过长期的生产实践得知，生产过程中随机缺陷较小而造成的阻抗波动很小时，SRL 曲线上只出现小的尖峰。
极轻微的周期性结构不均匀造成的影响与其它缺陷造成的影响迭加一起，最终也会呈现出随机性的波动，这与同轴缆的情况有所不同。
当较严重的周期性不均匀缺陷时，且相邻点间的距离等于电缆传输信号波长的一半时，在此频率点及其整数倍频率点上将出现显著的尖峰，即有以下关系：T fr =ε1503.4 衰减采用utp 结构的电缆，最重要的电气参数是衰减与近端串音衰减。
衰减与近端串音衰减是决定局域网设计优劣和电缆长度的主要因素。
衰减是决定局域网设计和电缆可以做多长的主要因素，近端串音则是线路传输可靠的一项重要指标。
衰减值由以下三部分组成：α=α1＋α2＋α3式中，α1金属衰减。
主要由线对中两根导线因高频电阻产生的衰减和对周围金属（导线和屏蔽）反射电磁波而产生的衰减组成；介质衰减α2与介质的损耗、工作频率和工作电容有关，其值近似与频率成正比；阻抗不均匀时波反射引起的附加衰减α3是由于阻抗不均匀造成波的反射，减小了波向前传输的量，造成终端信号的减弱，其等效于有以附加的“衰减”，这是造成衰减曲线在高频下出现“波纹”的主要原因。
这种“波纹”可能导致个别频率点上衰减不合格。
传输线的衰减常数CL G L C R 22+=α 式中R 、C 、L 、G 分别电缆的一次参数的电阻、电容、电感和电导。
进一步计算可得： ()D 523tg 1010.92d d a 2ln 100.6δεεαD D D f a d d K f --⨯+⎪⎭⎫ ⎝⎛+-∙⨯= 式中，D ε为绝缘等效介电常数；f 为工作频率（MHz ）；d 为导体直径（mm ）；K D 为衰减的绞线系数；a 为对绞线两导体间的中心距（mm ）；tgδD 为绝缘材料等效介质损耗角正切。
从上式中可以看出：(1) 对称电缆衰减由导体损耗和介质损耗构成。
导体和绝缘几何尺寸及类型是影响数据电缆衰减的主要因素，其衰减与使用频率，介质的介电常数及介质损耗成正比关系，选用低介电常数，低介质损耗的绝缘材料，合理选择绝缘和导体几何尺寸，都可以降低电缆的衰减，另外对绞节距的过于偏小也会因导体有效长度的增加而导致损耗增加，因此应合理地选择对绞节距。
(2) 导体的损耗随着频率的平方根而增加，介质的损耗即与频率成正比。
频率越高，介质衰减值越大，六类缆使用频率为250MHz ，所以选用具有低介质损耗角正切的绝缘材料至关重要。
(3) 绝缘厚度的增加可以降低衰减，但同时也会使阻抗增大，回路会产生阻抗不匹配，影响传输质量。
因此应在阻抗允许范围内增加绝缘厚度以达到降低衰减的目的，另外产品成本也会因此而增加，因此应全盘考虑，但更重要的是保证电缆结构尺寸的稳定性和均匀性。
3.5 串音电磁波从一个传输回路串到另一个传输回路的现象称为串音。
串音包括近端串音衰减和远端串音衰减。
能量从主串回路传入被串回路的衰减称为串音衰减。
此值越大，性能越好。
以六类缆为例，有关标准规定六类缆的近端串音衰减（NEXT）和远端串音衰减(EL FEXT)为：NEXT⨯-＝74lg3.15fEL fFEXT=-lg2068式中，f为传输频率（MHz），以上两式的的用运范围是1～250 MHz。
从两式可以看出电缆的近端串音衰减和远端串音衰减随频率的增大而减小。
串音主要来自线对间的电磁耦合，降低串音主要是降低线对间的电容不平衡。
绝缘线芯的结构均匀性和对称性是提高NEXT和EL FEXT的基础，合理的绞对节距设计是提高串音防卫度的有力措施，六类缆的对绞节距应在10～30mm之间。
且线对之间节距差，越大越好。
但太大的节距差又有损于时延差的减小，因为时延是决定六类缆使用距离的关键参数，时延越大使用距离越短，而减小时延差的措施是适当减小线对节距差，因此必须合理、均衡选择线对之间对绞节距差。
降低串音也可以采用线对屏蔽，通过线对屏蔽减少串音是最有效的方法，因为屏蔽可以有效地减少电磁感应在年点之间造成的影响，从而达到有效控制串音的面的，对于屏蔽效果好与差通常由屏蔽材料的厚度和重叠决定。
由于传输高频信号时导体会发生集肤效应，频率越高，集肤效应越严重，尤其在5MHz以上时屏蔽效果会降低，甚至失效。
因此必须按照最低使用频率来设计和计算屏蔽层的厚度。
重叠率是为了减少屏蔽材料接口位置的电磁泄漏，通常要求重叠率达到25％以上。
7类缆的生产就是采用了线对屏蔽的方式，来达到改善串音的目的。
降低串音还可以对成缆做好设计，因为成缆节距对串音的影响是通过其影响对绞节距而产生的。
因为目前用于通信电缆的设备大多是非退扭设备，因此不同的成缆节距对同一线对将产生不同的绞入率，而绞入率的变化将会改变成缆后各对绞节距的大小，所有在设计时，成缆节距于对绞节距合理的搭配也是改善串音问题的重要方法。
