基于单片机的智能电子钟系统仿真设计

基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。

本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。

51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。

本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。

接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。

将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。

软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。

通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。

2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。

它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。

51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。

其存储器分为程序存储器（ROM）和数据存储器（RAM）。

程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。

51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。

程序仿真等全套设计，联系153893706第1章绪论二十一世纪的今天，最具代表性的计时产品就是电子万年历，它是近代世界钟表业界的第三次革命。

第一次是摆和摆轮游丝的发明，相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级，代表性的产品就是带有摆或摆轮游丝的机械钟或表。

第二次革命是石英晶体振荡器的应用，发明了走时精度更高的石英电子钟表，使钟表的走时月差从分级缩小到秒级。

第三次革命就是单片机数码计时技术的应用（电子万年历），使计时产品的走时日差从分级缩小到1/600万秒，从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式，直观明了，并增加了全自动日期、星期、温度以及其他日常附属信息的显示功能，它更符合消费者的生活需求！因此，电子万年历的出现带来了钟表计时业界跨跃性的进步……我国生产的电子万年历有很多种，总体上来说以研究多功能电子万年历为主，使万年历除了原有的显示时间，日期等基本功能外，还具有闹铃，报警等功能。

商家生产的电子万年历更从质量，价格，实用上考虑，不断的改进电子万年历的设计，使其更加的具有市场。

本设计为软件，硬件相结合的一组设计。

在软件设计过程中，应对硬件部分有相关了解，这样有助于对设计题目的更深了解，有助于软件设计。

基本的要了解一些主要器件的基本功能和作用。

除了采用集成化的时钟芯片外，还有采用MCU的方案，利用AT89系列单片微机制成万年历电路，采用软件和硬件结合的方法，控制LED数码管输出，分别用来显示年、月、日、时、分、秒，其最大特点是:硬件电路简单，安装方便易于实现，软件设计独特,可靠。

AT89C52是由ATMEL公司推出的一种小型单片机。

95年出现在中国市场。

其主要特点为采用Flash存贮器技术，降低了制造成本，其软件、硬件与MCS-51完全兼容，可以很快被中国广大用户接受。

本文介绍了基于AT89C52单片机设计的电子万年历。

选题背景及研究的目的与意义设计的目的电子钟已成为人们日常生活中必不可少的物品，广泛用于个人家庭以及车站码头、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来了极大的方便。

单片机课程设计报告多功能电子数字钟姓名:学号:班级:指导教师:目录一课程设计题目-------------------------------- 3 二电路设计--------------------------------------- 4 三程序总体设计思路概述------------------- 5 四各模块程序设计及流程图---------------- 6 五课程设计心得及体会---------------------- 12 六程序、仿真电路效果见附录------------ 41一题目及要求本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。

具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟，实现以下功能：(1)走时（能实现时分秒，年月日的计时）(2)显示（分屏切换显示时分秒和年月日，修改时能定位闪烁显示）(3)校时（能用按键修改和校准时钟）(4)定时报警（能定点报时）本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试，验收时能操作演示。

最后验收检查结果，评定成绩分为：(1)完成“走时+显示+秒闪”功能----及格(2)完成“校时修改”功能----中等(3)完成“校时修改位闪”----良好(4)完成“定点报警”功能，且使用资源少----优秀二电路设计（电路设计图见附件电路图）（1）采用89C51型号单片机（2）采用8位共阴数码管（3）因为单片机输出高电平时输出的电流不足以驱动数码管,所以在P0口与8位数码管之间加74LS373来驱动数码管（4）P2口与数码管选择位直接加74LS138译码器（5）蜂鸣器接P3.7口。

因为单片机输出高电平时输出的电流不足以驱动蜂鸣器所以蜂鸣器，所以P3.7口与蜂鸣器直接接反相器再接蜂鸣器的一端，蜂鸣器的另一端接5V电源。

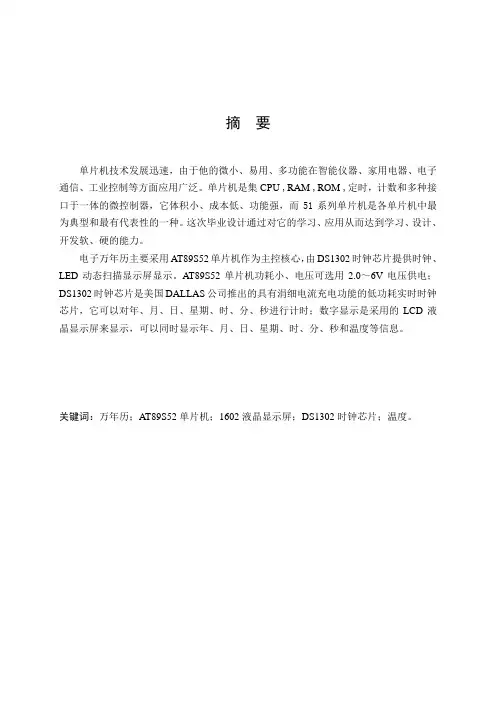

摘要单片机技术发展迅速，由于他的微小、易用、多功能在智能仪器、家用电器、电子通信、工业控制等方面应用广泛。

单片机是集CPU ,RAM ,ROM,定时，计数和多种接口于一体的微控制器，它体积小、成本低、功能强，而51系列单片机是各单片机中最为典型和最有代表性的一种。

这次毕业设计通过对它的学习、应用从而达到学习、设计、开发软、硬的能力。

电子万年历主要采用AT89S52单片机作为主控核心，由DS1302时钟芯片提供时钟、LED动态扫描显示屏显示。

AT89S52单片机功耗小、电压可选用2.0～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时；数字显示是采用的LCD液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒和温度等信息。

关键词：万年历；AT89S52单片机；1602液晶显示屏；DS1302时钟芯片；温度。

ABSTRACTSingle chip microcomputer development is rapid, because of his tiny, is easy to use,and multi-function in intelligent instrument, home appliances, electronic communication, industry control, wide application. SCM is set for the CPU, RAM, ROM, time, count and a variety of interface in one of the micro controller. Its small size, low cost, the function is strong, and 51 series microcontroller is the most typical of single chip microcomputer and the most representative of a kind. The graduation design through to its study, application, so as to study, design, and develop the ability of soft and hard.The electronic calendar mainly USES the AT89S52 SCM as the master its core, and the DS1302 clock chip provide clock, LED dynamic scanning display shows. AT89S52 SCM power consumption is small, voltage can choose 2.0 ~ 6 V voltage power supply; DS1302 clock chip is the United States out Juan DALLAS has fine current charge function of low power consumption real time clock chip, it can be to year, month, day, week, when, minutes and seconds for timing; Digital display is USES LED LCD screen to display, can also shows that year, month, day, week, when, minutes and seconds and temperature and other information.KEY WORDS Calendar;AT89S52 SCM;1602 LCD; DS1302 clock chip；temperature目录摘要 ............................................................................................................................ 错误！未定义书签。

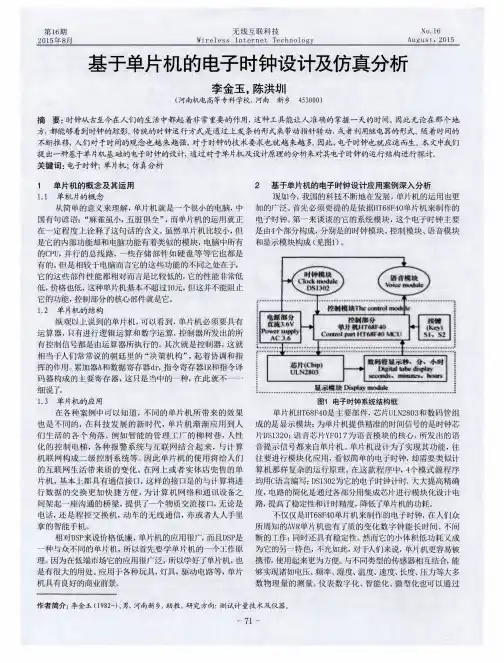

基于单片机电子时钟的设计一、设计背景随着科技的不断进步，电子设备在我们的生活中扮演着越来越重要的角色。

时钟作为时间的测量工具，也从传统的机械时钟逐渐发展为电子时钟。

单片机作为一种集成度高、功能强大的微控制器，为电子时钟的设计提供了高效、可靠的解决方案。

基于单片机的电子时钟具有精度高、易于编程、成本低等优点，能够满足人们对时间测量和显示的各种需求。

二、系统设计方案1、硬件设计单片机选择：选择合适的单片机是整个系统设计的关键。

常见的单片机如STM32、AT89C51 等，具有不同的性能和特点。

根据系统需求，我们选择了 AT89C51 单片机，其具有成本低、性能稳定等优点。

时钟芯片：为了保证时间的准确性，需要选择高精度的时钟芯片。

DS1302 是一款常用的实时时钟芯片，具有低功耗、高精度等特点，能够为系统提供准确的时间信息。

显示模块：显示模块用于显示时间。

常见的显示模块有液晶显示屏（LCD）和数码管。

考虑到显示效果和成本，我们选择了 1602 液晶显示屏，能够清晰地显示时间、日期等信息。

按键模块：按键模块用于设置时间和调整功能。

通过按键可以实现时间的校准、闹钟的设置等功能。

电源模块：为整个系统提供稳定的电源。

可以选择电池供电或外部电源供电，根据实际使用场景进行选择。

2、软件设计编程语言：选择合适的编程语言进行软件编程。

C 语言是单片机编程中常用的语言，具有语法简单、可读性强等优点。

主程序流程：主程序首先进行系统初始化，包括单片机端口初始化、时钟芯片初始化、显示模块初始化等。

然后读取时钟芯片中的时间信息，并将其显示在液晶显示屏上。

通过按键检测模块，判断是否有按键操作，如果有，则进行相应的处理，如时间校准、闹钟设置等。

中断服务程序：为了保证时间的准确性，需要使用定时器中断来实现时钟的计时功能。

在中断服务程序中，对时钟芯片进行时间更新，确保时间的准确性。

三、硬件电路设计1、单片机最小系统单片机：AT89C51 单片机是整个系统的核心，负责控制和协调各个模块的工作。

摘要本设计是定时闹钟的设计,由单片机AT89C51芯片和LED数码管为核心，辅以必要的电路，构成的一个单片机电子定时闹钟。

电子钟设计可采用数字电路实现，也可以采用单片机来完成。

数字电子钟是用数字集成电路构成的,用数码管显示“时”，“分”，“秒”的现代计时装置。

若用数字电路完成,所设计的电路相当复杂,大概需要十几片数字集成块,其功能也主要依赖于数字电路的各功能模块的组合来实现,焊接的过程比较复杂,成本也非常高。

若用单片机来设计制作完成,由于其功能的实现主要通过软件编程来完成,那么就降低了硬件电路的复杂性,而且其成本也有所降低,所以在该设计中采用单片机利用AT89C51,它是低功耗、高性能的CMOS型8位单片机。

片内带有4KB的Flash存储器,且允许在系统内改写或用编程器编程。

另外, AT89C51的指令系统和引脚与8051完全兼容,片内有128B 的RAM、32条I/O口线、2个16位定时计数器、5个中断源、一个全双工串行口等。

AT89C51单片机结合七段显示器设计的简易定时闹铃时钟，可以设置现在的时间及显示闹铃设置时间，若时间到则发出一阵声响，进—步可以扩充控制电器的启停。

设计内容包括了秒信号发生器、时间显示电路、按键电路、供电电源以及闹铃指示电路等几部分的设计。

采用四个开关来控制定时闹钟的工作状态，分别为：K1、设置时间和闹钟的小时；K2、设置小时以及设置闹钟的开关；K3、设置分钟和闹钟的分钟；K4、设置完成退出。

课设准备中我根据具体的要求，查找资料，然后按要求根据已学过的时钟程序编写定时闹钟的程序，依据程序利用proteus软件进行了仿真试验，对出现的问题进行分析和反复修改源程序，最终得到正确并符合要求的结果。

设计完成的定时闹钟达到课程设计的要求，在到达定时的时间便立即发出蜂鸣声音，持续一分钟。

显示采用的六位数码管电路，如果亮度感觉不够，可以通过提升电阻来调节，控制程序中延迟时间的长短，可以获得不同的效果。

基于单片机的智能电子钟设计————————————————————————————————作者：————————————————————————————————日期：基于单片机的智能电子钟系统设计摘要随着电子技术的快速发展，智能电子钟已经越来越受欢迎。

我们通过以MSC-51单片机为核心控制芯片，结合DS12887时钟芯片、DS18B20温度传感器，利用74LS138译码器及7段数码管进行动态显示时间和温度，在调时模块中利用按键进行控制调时调分（先调时再调分）、在设置闹钟模块中利用按键进行设置闹钟，当时间到点利用蜂鸣器发声，同时可通过按键取消响声，根据数码管显示的时间，利用两个LED灯指示上下午，同时利用两个LED灯每隔半秒闪烁进行半秒提示。

关键词MSC-51 DS12887 DS18B20 74LS138前言智能电子时钟是采用数字电路实现对时，分，秒及温度数字显示的装置，广泛用于个人家庭，车站，码头办公室等公共场所，成为人们日常生活中不可或缺的必需品，由于数字集成电路的发展和石英晶体振荡器的广泛应用，智能时钟的精度远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。

例如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动启闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电器的自动启用等，所有这些，都是以钟表数字化为基础的。

因此，研究智能时钟及扩大其应用，有着非常现实的意义电子时钟的设计方法有多种，可用中小规模集成电路组成电子钟，也可以利用专用的电子钟芯片配以显示电路及其所需要的外围电路组成电子钟，还可以利用对单片机编程来实现电子钟。

其中，利用单片机实现的电子时钟具有硬件结构简单、编程灵活、便于功能扩展等特点。

由单片机作为数字钟的核心控制器，可以通过它的时钟信号实现计时功能，将其时间数据经单片机输出，利用显示器显示出来。

通过键盘可以进行定时、校时功能。

基于51系列单片机及DS1302时钟芯片的实时时钟仿真设计一、课程设计目的意义通过本次课程设计可以灵活运用单片机的基础知识，依据课程设计内容，能够完成从硬件电路图设计，到软件编程及系统调试实现系统功能，完成课程设计，加深对单片机基础知识的理解并灵活运用。

二、实现目标本设计主要为实现一款可正常显示时钟/日历的实时电子时钟。

对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现电子时钟。

本设计应用AT89C52芯片作为核心，LCD显示屏，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。

三、硬件设计本设计采用具有32根I/O引脚的AT89C52单片机。

AT89C52单片机是一款低功耗，低电压，高性能CMOS 8位单片机，片内含4KB（可经受1000次擦写周期）的FLASH可编程可反复擦写的只读程序存储器（EPROM），器件采用CMOS工艺和ATMEI公司的高密度、非易失性存储器（NURAM）技术制造，其输出引脚和指令系统都与MCS-52兼容。

片内的FLASH存储器允许在系统内可改编程序或用常规的非易失性存储器编程器来编程。

因此，AT89C52是一种功能强，灵活性高且价格合理的单片机，可方便的应用在各个控制领域。

AT89C52具有以下主要性能：1.4KB可改编程序Flash存储器；2.全静态工作：0——24Hz；3.128×8字节内部RAM；4.32个外部双向输入/输出（I/O）口；5.6个中断优先级； 2个16位可编程定时计数器；6.可编程串行通道；7.片内时钟振荡器。

DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟日历芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小于31天时可以自动调整，且具有闰年补偿功能。
