电工电子学(复习)

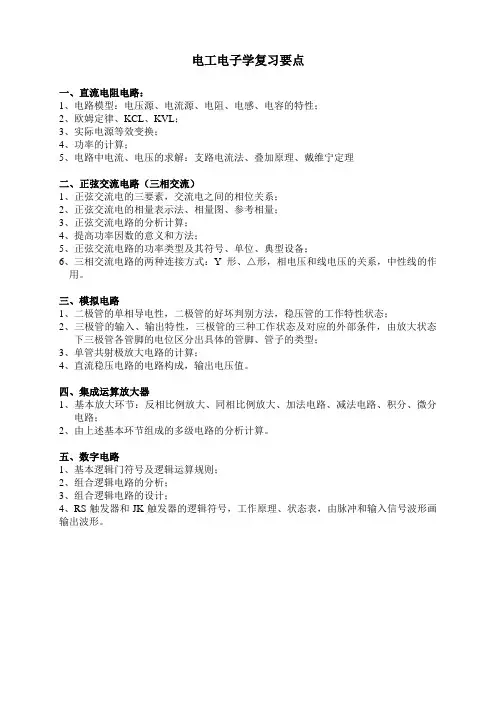

电工电子学复习要点
一、直流电阻电路：
1、电路模型：电压源、电流源、电阻、电感、电容的特性；
2、欧姆定律、KCL、KVL；
3、实际电源等效变换；
4、功率的计算；
5、电路中电流、电压的求解：支路电流法、叠加原理、戴维宁定理
二、正弦交流电路（三相交流）
1、正弦交流电的三要素，交流电之间的相位关系；
2、正弦交流电的相量表示法、相量图、参考相量；
3、正弦交流电路的分析计算；
4、提高功率因数的意义和方法；
5、正弦交流电路的功率类型及其符号、单位、典型设备；
6、三相交流电路的两种连接方式：Y形、△形，相电压和线电压的关系，中性线的作用。

三、模拟电路
1、二极管的单相导电性，二极管的好坏判别方法，稳压管的工作特性状态；
2、三极管的输入、输出特性，三极管的三种工作状态及对应的外部条件，由放大状态
下三极管各管脚的电位区分出具体的管脚、管子的类型；
3、单管共射极放大电路的计算；
4、直流稳压电路的电路构成，输出电压值。

四、集成运算放大器
1、基本放大环节：反相比例放大、同相比例放大、加法电路、减法电路、积分、微分
电路；
2、由上述基本环节组成的多级电路的分析计算。

五、数字电路
1、基本逻辑门符号及逻辑运算规则；
2、组合逻辑电路的分析；
3、组合逻辑电路的设计；
4、RS触发器和JK触发器的逻辑符号，工作原理、状态表，由脉冲和输入信号波形画输出波形。

电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。

2、晶体三极管是由_三_个电极、__两—个PN结组成的，按结构不同可分为—NPN ________ 型和PNP 型两大类。

3、理想电压源具有两个基本特征，其一是它的端电压—为定值_U_或为一定的时间函数u(t)=f(t) 与流过的电流无关.4、理想运放工作在线性区，具有两个重要特点①、理想运放同相输入端和反相输入端电位近似相等，即U- = U+称为虚短②、理想运放同相输入端和反相输入端的输入电流等于零，即I- = 1+ = 0称为虚断。

5、鼠笼型三相异步电动机的起动方法有直接起动和降压起动两种。

丫/ △换接起动属于降压起动。

所谓丫/ △换接起动就是把正常工作时作三角形联接的定子绕组，在起动时接成星形，待转速上升到接近额定转速时，再换接成三角形。

6正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。

7、逻辑函数F= A® B,它的与或表达式为F=7、三相交流发电机产生的三相对称电动势，相序A-B-C-A，已知A相电动势为eA=Emsin(^ t+120 °),贝卩eB= Emsin 31 , eC= Emsin( 31-120 °) .8、我国工频电网供电的周期T是20 ms, 频率f是50 HZ，角频率3是314 rad/s 。

9、点接触型二极管PN结面积较小，允许通过的电流小，但它的等效结电容小，适用于 __________ 和__________ 工作。

面接触型二极管PN结面积大，允许通过的电流大,但相应等效结电容也大，一般用于_________ 。

10、分析异或门逻辑关系，当两个输入端相同时输出为“ 0 ”，当两个输入端不同时输出为 _________________ 。

11、逻辑函数F = A B + A B 表示的逻辑关系为同或。

电工电子复习题直流电路1、电路有 短路、断路、通路 三种状态。

2、电压与电流的参考方向一致称 关联 参考方向。

在关联参考方向下，P=UI>0，元件 吸收 功率；P=UI<0，元件 发出 功率。

3、叠加定理适用于 线性 电路，可以叠加的参数是 电流、电压 ，不能叠加的参数是 功率 。

使用叠加定理时，不作用的电压源应视作 短路 ，不作用的电流源视作 开路 。

交流电路)sin(ψω+=t I i m Tf ππω22== 1、正弦交流电的三要素是 幅值、频率、相位 。

2、已知交流电流i=10sin(314t+700)A,则其幅值为 10 ，有效值为 50HZ ，相位为 070t 314+ ，初相为 070 ，相量表示为3、)sin( ),sin(i m u m t I i t U u ϕωϕω+=+=，,0>-i u ϕϕ表示电压u 超前 电流i ；0<-i u ϕϕ表示电压u 滞后 电流i ；,0=-i u ϕϕ表示电压u 与电流i 同相 ；,900=-i u ϕϕ表示电压u 与电流i 正交 ；,1800=-i u ϕϕ表示电压u 与电流i 反相 。

4、RLC 串联电路中，C L X X >说明电路呈 感性 ；C L X X <说明电路呈 容性 ；C L X X =说明电路呈 阻性 。

5、交流电路的功率因数是 ϕcos ，提高功率因素的意义 提高设备的利用率；降低线路损耗和电压损失 。

、6、三相交流电源的特点 大小相等、频率相同、相位互差120度 ；三相电压的总和为0。

7、三相电源Y ，线电压的相位比相电压的相位 超前30度 。

三相电源△连接相电压线电压的大小关系： 相等 ，线电压的相位与相电压的相位 相同 。

9、三相负载Y 连接时，相电流与线电流的大小关系 相等 。

10、负载平衡时，三相四线制电路中中线电流为 0 。

11、三相四线制电路的中线的作用是 平衡电压 ，因此不能串接熔断器或安装开关。

《电工电子学》复习题一、选择题1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3、 在共集电极放大电路中，输出电压与输入电压的关系是（ ）A 、相位相同，幅度增大；B 、相位相反，幅度增大；C 、相位相同，幅度相似。

4、电压放大电路首先需要考虑的技术指标是（ ）。

A 、放大电路的电压增益；B 、不失真问题；C 、管子的工作效率。

5. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（ ）。

A 、U ＋＝U －＝0，i ＋＝i －；B 、U ＋＝U －＝0，i ＋＝i －＝0；C 、U ＋＝U －，i ＋＝i －＝0；D 、U ＋＝U －＝0，i ＋≠i －。

6．分析集成运放的非线性应用电路时，不能使用的概念是（ ）。

A 、虚地；B 、虚短；C 、虚断。

7. PN 结加正向电压时，其正向电流是（ ）。

A 、多子扩散而成；B 、少子扩散而成；C 、少子漂移而成；D 、多子漂移而成。

8. 三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E ＝2.1V ，V B ＝2.8V ，V C ＝4.4V ，则此三极管已处于（ ）。

A 、放大区；B 、饱和区；C 、截止区；D 、击穿区。

9. 测 得 电 路 中 工 作 在 放 大 区 的 某 晶 体 管 三 个 极 的 电 位 分 别 为 0V 、0.7V 和 4.7V ， 则 该 管 为 （ ）。

A 、NPN 型锗管B 、PNP 型锗管C 、NPN 型硅管D 、PNP 型硅管10. 电路如图1所示，二极管为理想元件，ui=6sint V ，U=3V ，当t=2瞬间， 输出电压uO 等于 （ ）。

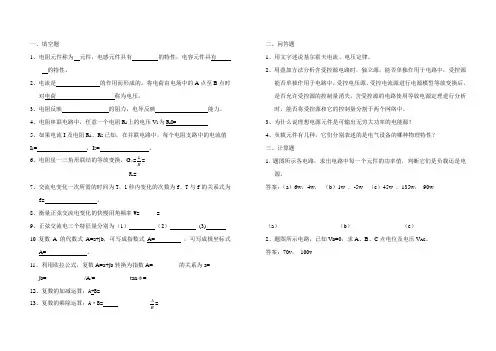

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）A 、50mA ；B 、2.5mA ；C 、250mA 。

四、计算题1.1已知电路如题1.1所示，试计算a 、b 两端的电阻。

解: (1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。

电⼯电⼦学综合复习资料《电⼯电⼦学》综合复习资料⼀、单项选择题1、把图1所⽰的电路改为图2的电路，其负载电流I 1和I 2将( )。

(a)增⼤(b)不变(c)减⼩221Ω1Ω2V 图 1图 22、把图1所⽰的电路⽤图2所⽰的等效电压源代替，则等效电压源的参数为( )。

(a)U S =1V ，R =0.5Ω (b)U S =-1V ，R =0.5Ω (c)U S =-4V ，R =2Ω图1图 23、在图⽰电路中，各电阻值和U S 值均已知。

欲⽤⽀路电流法求解流过电阻R G 的电流I G ，需列出独⽴的电流⽅程数和电压⽅程数分别为( )。

(a)4和3(b)3和3(c)3和4S4、图⽰电路中，A 点的电位V A 应是( )。

(a)4V(b)8V(c)-8V5、已知某正弦电流的频率f =50Hz ，初相⾓?=30?，在t =0时其值为i (0)=10A ，则该正弦电流表达式可写作( )。

(a)i =10sin(50t +30?)A(b)i =14.14sin(50πt +30?)A(c)i =20sin(100πt +30?)A6、图⽰正弦电路中，电源电压相量010S∠=U &?V ，R =10Ω，X L =10Ω，电源供出的平均功率P 为( )。

(a)10W(b)2.5W(c)5Wj LX7、图⽰电路中，对负载电阻R L ⽽⾔，点划线框中的电路可⽤⼀个等效电源代替，该等效电源是( )。

(a) 理想电压源(b) 理想电流源(c) 不能确定R L8、图⽰电路中，电压U AB =10V ，当电流源I S 单独作⽤时，电压U AB 将( )。

(a) 变⼤(b) 变⼩ (c) 不变S U 9、图⽰电路中，已知U S =15V ，A 点的电位V A 为( )。

(a) -10V(b) -5V(c) 10V10、当三相交流发电机的三个绕组接成星形时，若线电压u BC =3802sin ωt V ，则相电压u C =( )。

电工电子复习知识点总结第一章电工基础知识1. 电流电流是电子运动形成的，单位是安培。

电流的方向是电子流动的方向。

2. 电压电压是电流的推动力，单位是伏特。

电压的方向是电子流动的方向与电流方向相反。

3. 电阻电阻是电流通过的阻力，单位是欧姆。

电阻越大，电流越小，电压越大，成正比关系，符合欧姆定律。

4. 电阻的串并联串联电阻相加，并联电阻倒数相加再取倒数。

5. 电功率电功率是电路中消耗的能量，单位是瓦特。

电流乘以电压即为电功率。

6. 电路定律基尔霍夫定律：节点电流定律和环路电压定律。

第二章电线制作和连接1. 电线的制作电线可以分为导线和绝缘层，可以采用铜线或铝线作为导线，绝缘层可以采用PVC材料。

2. 电线连接电线连接可以采用螺丝端子连接、焊接连接或压接连接。

3. 电缆电缆由若干根电线和绝缘层构成，可以分为单芯、双芯、多芯等。

4. 插头插座插头插座分为三脚插头插座和两脚插头插座，分为家用插座和工业插座。

第三章电子元件1. 电阻电阻的颜色编码和功率计算。

2. 电容电容的单位是法拉，可以分为电解电容、陶瓷电容和瓷介电容。

3. 电感电感的单位是亨利，可以分为铁磁电感和非铁磁电感。

4. 二极管二极管有正向导通和反向截止的特性，可以分为硅二极管和锗二极管。

5. 晶体管晶体管分为NPN型和PNP型，可以分为功率管和小信号管。

6. 可控硅可控硅可以进行触发控制，分为普通可控硅和双向可控硅。

第四章电路分析1. 直流电路分析直流电路的基本分析方法为基尔霍夫定律和节点电流法。

2. 交流电路分析交流电路中需要考虑阻抗，采用复数法进行分析。

第五章电路原理1. 电压放大器电压放大器可以采用晶体管或运放进行放大。

2. 电流放大器电流放大器可以采用二极管、管子或晶体管进行放大。

3. 信号发生器信号发生器可以产生正弦波、方波、三角波等信号。

4. 功率放大器功率放大器可以采用管子、晶体管或集成电路进行放大。

第六章电子工艺学1. 电路板制作电路板制作分为点胶、曝光、蚀刻、热转印、钻孔、脱膜等工艺。

《电工电子学》综合复习资料一、单项选择题1、图示电路中，对负载电阻RL 而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。

(a)理想电压源(b)理想电流源(c)不能确定U I UIR LS S++2、已知图示电路中的U S1.，U S2和I 均为正值，则供出功率的电源是( )。

(a)电压源U S1(b)电压源U S2(c)电压源U S1和U S2U U R IS1S21R 2++3、当三相交流发电机的三个绕组接成星形时，若线电压u BC =3802sin t V ，则相电压u B =( )。

(a)220290sin()t V (b)220230sin()t V(c)2202150sin()tV4、已知某负载无功功率Q=3kVar ，功率因数为0.8，则其视在功率S 为( ) 。

(a)2.4kVA(b)3kVA(c)5kVA5、正弦交流电路中，电容元件的端电压有效值保持不变，因电源频率变化使其电流减小，据此现象可判断频率( )。

(a)升高(b)降低(c)无法判定6、已知某三相四线制电路的线电压380=B A U 13V ，380=C B U －107V ，380=A C U 133V ，当t=12s 时，三个相电压之和为( )。

(a)380V(b)0V(c)380 2 V7、电路如图所示，二极管D 1、D 2为理想元件，判断D 1、D 2的工作状态为( )。

(a)D 1导通，D 2截止 (b)D 1导通，D 2导通(c)D 1截止，D 2导通 (d)D1截止，D 2截止D 1D 215V 12V R+-+-8、触发器由门电路构成，和门电路比较，功能上主要特点是（）。

（a ）和门电路功能一样(b) 有记忆功能(c)没有记忆功能9、逻辑函数表达式ABC BC A CB A F 的最简与或表达式为（）。

(a)BCCA F(b)ACCB F (c)BCAC F 10、时序电路可以由（）组成。

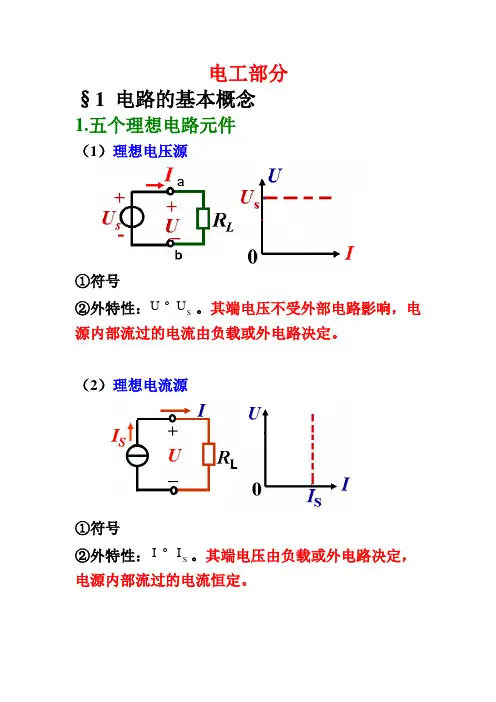

电工部分§1 电路的基本概念1.五个理想电路元件（1）理想电压源①符号②外特性：S U U º。

其端电压不受外部电路影响，电源内部流过的电流由负载或外电路决定。

（2）理想电流源①符号②外特性：S I I º。

其端电压由负载或外电路决定， 电源内部流过的电流恒定。

（3）理想无源元件R 、L 、C R 是耗能元件；L 是储能元件，LL di u L dt =，L 短直。

C 是储能元件，C c du i C dt =，C 隔直。

☆电源并不总是发出能量，有时也会吸收能量，如电池充电。

2．电路物理量的计算（1）电压、电流的计算☆首先要设参考方向（若电路中已标出，此步可省）；然后利用定律、定理求解。

（2）功率的计算①U 、I 关联方向：P U I =+g。

②U 、I 非关联方向：P U I =-g。

3．电路的状态（1）什么是短路、开路和有载状态？ （2）最大功率传输定律？§2 基本定理、定律和分析方法§2-1定理和定律1．定律：基尔霍夫定律（KCL 、KVL ）； 2．定理：戴维宁定理；弥尔曼定理；叠加定理；§2-2 分析方法1．电源等效变换法等效条件：实际电压源对某一外电路的作用=实际电流源对同一外电路的作用。

如下图中当'L L I I =，'U U =时，两实际电源对L R 是等效的。

【例1】已知：6,1S S U V I A ==，121R R ==W ，342R R ==W 。

求：?I =3482VI AR R ==+2．支路电流法即用KCL 和KVL 列方程求解。

3．节点电压法用弥尔曼定理求只有两节点的电路两节点间的电压。

【例2】已知：6,1S S U V I A ==，121R R ==W ，342R R ==W 。

求：?I =和?U = 【解】：（法一）由弥尔曼定理得：334411S S ab U I R U VR R +==+①42ab U I AR ==②15ab S U U I R V =+= （法二）用叠加定理求I 。
