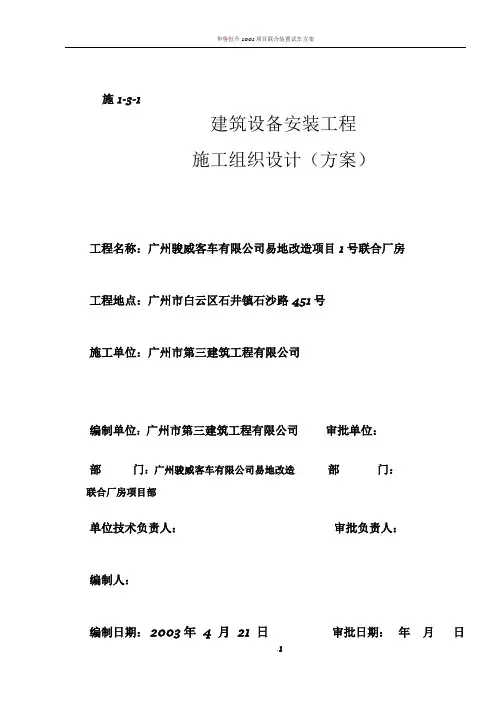

施1-3-1建筑设备安装工程施工组织设计（方案）工程名称：广州骏威客车有限公司易地改造项目1号联合厂房工程地点：广州市白云区石井镇石沙路451号施工单位：广州市第三建筑工程有限公司编制单位：广州市第三建筑工程有限公司审批单位：部门：广州骏威客车有限公司易地改造部门：联合厂房项目部单位技术负责人：审批负责人：编制人：编制日期：2003年 4 月 21 日审批日期：年月日目录第一章工程概况----------------------------------------------------------- 1第二章施工现场组织机构配备情况--------------------------------- 4第三章施工进度计划及各专业工种的协调------------------------ 6第四章主要分部工程施工方法和工艺------------------------- 8第五章质量、安全、生产目标及保证体系和保证措施 ---------49第六章文明施工管理方案---------------------------------------------- 57第七章系统整体调试----------------------------------------------------- 59第八章竣工验收---------------------------------------------------------- 60第一章工程概况1.1工程简介1.1.1工程地点：广州市白云区石井镇石沙路451号1.1.2工程名称：广州骏威客车有限公司易地改造项目1号联合厂房1.1.3结构状况：大跨度钢结构、R.C框架结构，建筑面积：25883平方米、层数：一层（局部2、3层）1.1.4建设单位：广州骏威客车有限公司1.1.5设计单位：机械工业第九设计研究院1.1.6监理单位：广东重工建设监理有限公司1.1.7 施工单位：广州市第三建筑工程有限公司1.2安装工程的内容建筑给水、排水及采暖安装工程包括：生活给水系统，生产、消防给水系统，循环水系统，污水排水系统，雨水排水系统，粪水排水系统。
建筑电气安装工程包括：供电干线安装工程，电气照明系统安装工程，电气动力系统安装工程，防雷及接地系统安装工程。
1.3工程施工目标1.3.1质量目标本项目的质量目标：全部达到设计的功能与标准，创市样板工程。
子单位、分部、分项工程质量目标：a、子单位工程创市优良样板工程。
b、分部工程合格率100%。
c、分项工程合格率90%以上。
1.3.2安全指标杜绝发生重大质量、伤亡事故，确保无轻伤事故。
1.3.3文明施工目标严格按照《广州市建设工程现场文明施工管理办法》执行实施；创文明施工样板工地。
1.4编制依据本工程的施工组织设计的编制依据如下：a、招标文件、招标图纸及有关资料b、招标答疑会纪要c、工程执行的规范、标准本工程适用的施工规范和标准第二章施工现场组织机构配备情况2.1施工组织机构本工程采用项目法施工管理模式组织施工，由公司委派一名项目经理组建项目经理部，全权处理现场日常一切事务。
项目经理对外代表公司与工程有关的各方进行业务联系，直接处理施工中各方面的问题；对内指挥协调各专业工种的施工，全面负责工程的生产、技术、质量、安全和行政管理以及职工的思想政治工作。
项目经理部组织架构图2.2工程项目管理人员及主要生产骨干一览表工程项目管理人员及主要生产骨干一览表2.3主要管理人员的职能2.3.1项目经理a、代表公司法人对工程项目各项工作实施管理；b、确定管理组织机构的构成并配备人员，制定项目管理规章制度，明确部门和人员的职责，组织项目部开展工作；c、组织实施施工组织设计，完成制定的各项目标；d、协调建设、监理、质检和其它单位的关系，参加工程现场协调会，解决随时出现的各种问题；e、积极处理好与项目所在地政府及周围单位和地方管理机构的关系。
2.3.2其它主要管理人员施工技术组：按专业分别设置各专业施工员，负责对口专业的劳动力安排、施工技术管理及工种间协调工作。
质量安全员：负责各专业工种施工质量的检验、监督，有关标准、规范的贯彻执行和安全措施的落实、检查工作。
材料管理员：负责材料、设备的供应、接收及现场的保管、发放工作。
计划统计员：负责工程作业计划的编制和统计填报工作，检查计划的执行情况和工程的实际进度。
成本核算员：负责工程成本的核算和控制工作。
工程资料员：负责工程有关资料和施工图纸的收发、整理和保管工作。
第三章施工进度计划及各专业工种的协调3.1施工进度计划编制说明本工程按招标文件要求总工期为日历天。
为了尽可能压缩工期，本公司将合理编制施工进度计划及调度公司资源，精心施工，确保在规定时间内完成本工程。
3.2电气安装与土建协调本工程的建筑面积大，配合施工单位多，因此各施工单位的配合、协调管理尤为重要。
本项目经理部将凡事从大局出发，从业主的利益出发，与其他施工单位紧密配合，服从业主和监理的统一调配，即使不是我们的责任，只要对工程的圆满完成有利，我们必将主动协调，积极解决问题，为实现创市样板奖这一共同目标而努力。
3.3给排水安装与土建二次装饰及其他单位的配合根据工程总体施工部署，编制机电安装系统的施工计划网络图，密切注意与土建及其他施工单位的配合。
合理解决施工先后顺序，确定施工合理搭接，避免我方或他方出现停工，窝工，返工的现象，充分利用空间做到既能保证工程进度，又能确保安全质量和产品保护。
既要考虑满足自己的进度；又要考虑满足对方的进度。
3.4项目施工部内的协调当项目施工部为保证施工进度而出现资源（劳动力、材料、设备、施工机械、检测仪器等）紧张，产生资源需求冲突时，由项目经理统一协调，优先照顾到整个工程的关键线路所在施工组团的工程进度。
同时，组织资源供应，防止关键线路转移而影响整个工程的工期。
在各施工段组织流水作业，由施工员首先深化图纸，找出各分部工程之间交叉施工的矛盾，合理解决施工先后顺序，确定施工合理搭接点，组织各专业的劳动力进行施工。
当交接出现时间差时，要充分利用施工空间大这一特点，其他工段组织施工，做到既能保证工程进度，又能确保安全质量和产品保护。
第四章主要分部工程施工方法和工艺第一节建筑给排水安装工程施工方法和工艺给排水及消防管道工程施工方法和工艺：（一）给水、排水管道工程施工方法和工艺：1给水系统1.1生活给水系统采用材料为PP-R管，采用热熔连接。
；1.2生产、消防给水系统采用材料为镀锌钢管采用螺纹连接。
1.3循环水给水系统采用材料为焊接钢管采用电焊连接。
2 排水系统2.1系统采用材料室内粪水、污水排水采用PVC-U排水管粘接连接；室内雨水排水为焊接钢管采用电焊连接。
3 给排水工程施工工艺流程图据本工程给排水系统的特点，结合给排水系统常规施工方法，特制定以下给排水施工工艺流程框架图：给水系统施工工艺流程图排水系统施工工艺流程图4.管道安装的通用施工工艺4.1管道安装顺序：管道安装前必须按图纸设计要求之轴线位置、标高、坡度进行定位放线，安装顺序一般是主管→支干管→分支管→直管→横管。
4.2管道布置要求：（1）首先应根据建筑物的结构及工艺布置要求确定配管位置和走向。
（2）室内和走廊敷设的管道要满足设计要求的天花高度。
首先尽量让大管贴紧楼板底或梁底，以下紧凑布置小管，尽量做到合理、美观。
（3）一般情况下，若遇管道交叉，则小管让大管，不保温管让保温管。
专业施工员要根据设计图纸要求经现场勘测，有条件的应安设联合支架，满足安装要求。
（4）管道宜在吊顶、管窿、管井内暗设或嵌墙敷设。
（5）管道敷设在地坪架空、地坪整浇层内时，设防护波纹管。
（6）管道穿越楼板屋面，在穿越部位应设固定支承点，且应有严格防水措施，穿越墙、梁、柱时应设套管。
（7）管道不宜穿越建筑物沉降缝、伸缩缝，当不得不穿越时，在穿越部位应设置防沉降和伸缩措施。
（8）室外管道穿越基础地下室混凝土墙板时，采取防沉降措施。
（9）管道穿越水池水箱，其进出水管至阀门间管段应采用耐腐蚀金属管材。
4.3管道与结构配合工作：（1）管道穿越楼板、屋面砼墙板、水池池壁时，应按设计要求配合土建预留孔洞、预埋套管或管件。
预留孔径宜大于管外径70mm，预埋套管的内径不宜大于管外径50mm。
（2）管道穿越屋面楼板部位，应严格做好防渗漏措施。
（3）嵌墙敷设管道在确定部位应配合土建预留或开凿管槽，槽壁与管外壁间距不应小于10m m，槽深不得小于管道外壁与毛墙面间距5mm，槽口应整齐平整。
4.4支架制作安装（1）室内管道支架制作安装管架型式、材料的选用应符合设计或现场管道布置、排列的实际需要。
管架下料和组对时先点焊，检查合格后编号，然后正式焊接。
管架制作完毕后及时进行防锈处理。
管架的安装部位，设置要合理，各种管道尽量布置在同一管架上。
施工原则：先大管后小管，先地下后地上，先易后难。
管架应牢固紧密固定在墙上、柱子、顶板或其它结构物上。
管架安装应水平，吊杆应垂直，受力部件焊接牢靠。
成排管架安装要在同一水平或垂直面上，使管架布置整齐、统一。
管架的标高位置要符合设计图纸要求。
（2）室外管道支架制作安装外管支架采用混凝土基础，施工时先在基础底部垫100厚的砂砾石，然后在垫层上浇灌100号混凝土。
管道支墩在管道接口做完，管道位置固定后修筑。
管道安装过程中先采用临时支架支撑，在做完混凝土支架达到规定强度后拆除。
4.5管道安装精度要求：安装垂直度允许偏差为1.5mm/m，全长大于5米不超过10mm，水平管道纵横方向弯曲，全长25mm，丝扣连接时要清理干净散乱麻丝，并应留有2～3扣螺纹；法兰连接:对接平行，紧密，垫片不应使用双层，与管道中心线垂直，螺母应在同一侧，螺杆露出螺母的长度，不应大于螺栓直径的1／2，管道安装后其连接位置应涂防锈漆。
4.6排水管安装排水管的水平管段必须有符合设计要求的排水坡度，排水栓、地漏的安装应平正、牢固、无渗漏。
排水栓应低于盆、槽层表面2mm，低于地表面5mm，地漏蓖子顶面低于安装处排水表面5mm。
连接应严密可靠，横管与横管、横管与立管的连接，应采用45度顺水式(或斜)三通、四通；立管底部与排出管连接处，应采用两个45度弯头或采用弯曲半径不小于4倍管径的90度弯头。
5. 阀门安装（1）阀门安装前，应仔细检查核对型号与规格，是否符合设计要求。
检查阀杆和阀盘是否灵活，有无卡阻和歪斜现象，阀盘必须关闭严密。
（2）阀门安装前，必须先对阀门进行强度和严密性试验，不合格的不得进行安装。
（3）阀门试验规定如下，低压阀门应从每批（同制造厂、同规格、同型号、同时到货）中抽查10%，至少一个，进行强度和严密性试验。
若有不合格，再抽查20%，如仍有不合格则需逐个检查。
阀门的强度和严密性试验应用洁净水进行，试验时间不得少于5分钟，壳体、填料无渗漏为合格。
