巡检机使用指南一、简介巡检机是一种用于设备巡检的便携式设备，主要用于检查设备的功能和状态，以及记录巡检数据。
本指南将介绍巡检机的基本操作和功能。
二、巡检机的外观和组成1. 巡检机外观巡检机的外观小巧轻便，方便携带。
通常由塑料外壳、显示屏、按键和连接端口等组成。
2. 基本组成巡检机主要由以下几个组成部分构成：- 显示屏：用于显示设备的信息和巡检数据。
- 按键：用于操作巡检机的各项功能。
- 连接端口：用于与设备进行连接和数据的传输。
三、巡检机的基本操作1. 开机和关机巡检机通常具有开机和关机功能，可通过按下相应的开关键进行开关机操作。
2. 菜单导航巡检机通常具有菜单导航功能，可通过按键浏览各项功能菜单和选择需要的操作。
3. 数据输入巡检机可根据需要进行数据的输入，如设备编号、巡检结果等。
通过按键进行输入，并通过显示屏进行确认和修改。
4. 数据记录巡检机具有数据记录功能，可将巡检的数据进行存储和管理。
用户可以通过菜单选择进行存储、删除和导出等操作。
四、巡检机的使用场景巡检机可以在各种领域和场景中使用，以下是几个常见的使用场景：1. 工业领域：用于设备巡检和故障排查，如机械设备、电子设备等。
2. 建筑领域：用于建筑物巡检和安全检查，如建筑结构、电气设备等。
3. 卫生领域：用于医疗设备巡检和卫生监测，如医疗器械、环境卫生等。
4. 能源领域：用于能源设备巡检和能效监测，如电力设备、能源系统等。
五、巡检机的优点和注意事项1. 优点：- 灵活便携：巡检机小巧轻便，方便携带和使用。
- 数据管理：巡检机具有数据记录功能，方便对巡检数据进行管理和分析。
- 提高效率：巡检机支持快速输入和记录数据，提高巡检效率。
2. 注意事项：- 使用时请遵守相关的操作规范和安全要求。
- 定期对巡检机进行充电和维护，确保其正常使用。
- 注意巡检数据的机密性，不要将敏感信息暴露给他人。
六、总结本文介绍了巡检机的基本操作和功能，以及其在不同领域中的应用场景。
巡检管理系统专业版说明书目录一、软件功能特性 (1)二、软件使用说明 (2)(一) 基本使用流程 (2)(二) 软件登录及退出 (2)1. 软件登录 (2)2. 软件退出 (2)(三) 基础设置 (3)1. 地点设置 (3)2. 人员设置 (4)3. 事件设置 (5)4. 棒号设置 (6)(四) 地图设置 (7)(五) 采集数据 (8)1. 巡检记录 (8)2. 人员钮 (8)3. 地点钮 (8)4. 事件钮 (8)5. 棒号 (8)(六) 数据查询 (9)1. 删除一条、删除全部 (9)2. 地图演示 (10)3. 图形分析 (10)(七) 计划设置 (11)(八) 计划考核 (13)(九) 参数设置 (14)1. 串口号 (14)2. 登录密码 (14)3. 删除数据 (14)4. 初始化 (14)5. 自动备份 (14)(十) 数据备份 (15)(十一) 数据还原 (15)(十二) 退出系统 (16)三、巡检器USB驱动安装 (16)(一) 安装驱动 (16)(二) 查看虚拟出来的串口号 (19)(三) 在软件内设置串口号 (19)一、软件功能特性本系统采用多种先进数据处理技术，大大增强软件整体运行速度，对于普通的单机版软件具有下列优势。
1.绿色版，当软件安装成功之后，若需要重新安装操作系统或者将软件移植到其他电脑，只需要通过移动存储设备，如U盘或者移动硬盘，将整个软件安装后的文件夹拷贝至新的电脑后，即可使用。
2.采用后台处理技术以及窗口停靠功能，闲暇时刻，可以将程序最小化到操作系统的任务栏处，美观实用，也可以将软件拖放到屏幕最上方后，缩小成一个小型图标。
3.数据自动生成功能。
在软件内设置巡逻计划后，操作系统到达新的日期后，软件会自动生成当前日期至上一次最后生成数据的日期之间所有系统数据。
无需人员干预。
4.数据自动分析功能。
巡逻人员巡逻后，将巡检器与电脑正常连接后，将数据在软件内采集后，软件会自动进行巡逻计划的分析考核，领导查阅数据时，可以直接调看巡逻考核的情况，而无需后期长时间的分析等待后再查看相关的巡逻情况。
智能巡检管理系统产品说明书范本智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。
对数据采集责令到人。
广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：TFT2.4寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。
（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 2.0数据下载，无需通讯座；技术参数：读卡方式EM/TI全协议感应卡存储记录数10000条指纹记录数300枚单点项目数15个数据值型最大输入位数小数点前9位、后4位逻辑型选择项5项计量单位数250个读卡反应时间＜0.1S显示方式TFT 2.4寸 240*320 高清彩屏通讯波特率115200BPS 通讯方式USB工作温度-40℃-----+70℃尺寸160*68*44MM2、夜光巡逻点用于标识巡检地址●具有防水、防磁、防震功能。
智能巡逻管理系统使用说明书版本号：2011-7目录1软件介绍------------------------------------------------------------- 11.1软件名称及版本-------------------------------------------------------------- 1 1.2系统简介及功能结构---------------------------------------------------------- 11.3运行环境-------------------------------------------------------------------- 1 2安装与初始化--------------------------------------------------------- 2 3运行说明------------------------------------------------------------- 63.1登录------------------------------------------------------------------------ 63.2主界面---------------------------------------------------------------------- 73.3系统设置-------------------------------------------------------------------- 83.4功能设置------------------------------------------------------------------- 103.5线路设置------------------------------------------------------------------- 153.5.1线路功能设置----------------------------------------------------------- 153.5.2设置线路的过程--------------------------------------------------------- 183.5.3电子地图--------------------------------------------------------------- 193.6排班设置------------------------------------------------------------------- 203.6.1线路排班--------------------------------------------------------------- 213.6.2巡逻点的班次设置------------------------------------------------------- 233.7优化数据库----------------------------------------------------------------- 243.8切换数据库----------------------------------------------------------------- 243.9数据处理-生成报表---------------------------------------------------------- 253.10巡检器------------------------------------------------------------------- 263.10.1巡检器通讯------------------------------------------------------------- 263.10.2巡检器设置------------------------------------------------------------- 273.10.3初始化----------------------------------------------------------------- 293.10.4检测巡检器------------------------------------------------------------- 293.11中文机--------------------------------------------------------------------- 303.11.1参数设置-------------------------------------------------------------- 303.11.2参数报表-------------------------------------------------------------- 323.11.3输出原始刷卡记录（参数） ----------------------------------------------- 323.11.4输入原始刷卡记录（参数） ----------------------------------------------- 333.12卡管理------------------------------------------------------------------- 333.12.1巡逻点设定------------------------------------------------------------- 333.12.2巡逻员设定------------------------------------------------------------- 343.12.3事件设定--------------------------------------------------------------- 363.12.4读卡------------------------------------------------------------------- 373.12.5从数据库中删除无用的卡 ------------------------------------------------- 383.13报表--------------------------------------------------------------------- 393.13.1原始记录查询----------------------------------------------------------- 393.13.2简化的原始记录查询----------------------------------------------------- 393.13.3核查结果的查询--------------------------------------------------------- 403.13.4巡逻报表汇总-明细------------------------------------------------------ 433.13.5打印设置--------------------------------------------------------------- 443.14数据输入、输出----------------------------------------------------------- 443.14.1输出基础信息----------------------------------------------------------- 453.14.2输出原始刷卡记录------------------------------------------------------- 453.14.3输入基础信息----------------------------------------------------------- 463.14.4输入原始刷卡记录------------------------------------------------------- 463.14.5新增卡号--------------------------------------------------------------- 46 3.15帮助--------------------------------------------------------------------- 474软件操作指南-------------------------------------------------------- 474.1新手入门------------------------------------------------------------------- 47 4.2日常操作指南--------------------------------------------------------------- 484.3线路、排班特殊说明--------------------------------------------------------- 564.4高级操作指南--------------------------------------------------------------- 634.5系统提示解析--------------------------------------------------------------- 694.6注意事项------------------------------------------------------------------- 70附录------------------------------------------------------------------- 70附录1：注册机制------------------------------------------------------------------ 701 软件介绍1.1 软件名称及版本软件名称：智能巡逻管理系统软件版本：Ver7.3.11.2 系统简介及功能结构电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。
智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可分别设置每一通道的测量量程及上下限报警值。
8、具有快速巡检和定点监视功能，巡检时间可设。
9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。
二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。
2、显示范围：-1999～9999。
3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。
智能巡检管理系统使用说明书目录一、软件使用说明二、软件安装过程：三、巡更设备与电脑连接四、操作步骤：五、软件操作流程六：数据下载：七、注意事项与系统维护八、常见故障处理九、包装、运输及贮存十、客户服务和技术支持承诺十一、产品保修卡、保修款一、软件使用说明1、功能特点●本系统采用数化设计，使用与设置更灵活；●为能清晰表示巡查线路和巡查人员的上下级隶属关系，线路和人员均采用树型结构；●不同的巡更线路中可含有相同的地点，（一个和多个），解决了不同线路中地点交叉问题；●对每条线路中的地点可以自由排序，并可对每个地点设置停留时间和特殊时间；●巡查计划按月份制定，并设置为具体的时间段，●为更好的适应巡查人员的情况，本系统采用两种方式：一种是每个人员加配感应卡的识别方式，另一种是不配加人员卡的方式，而是在排定巡查计划同时，也将相应的人员进行相应的排定。
●巡查结果查询可以进行多条件任意组合；●可按月份、时间和人员统计巡查结果；●为了使用系统数据更为安全，由系统管理员赋予操作员的管理权限；2、配置要求二、管理软件安装过程1) 点击光盘里Setup.exe，出现以下界面，点击下一步，直到完成即可。
2）点击桌面图标3）软件默认用户名Admin，默认密码为空，可进入软件[设置]菜单下[用户设置]里添加和修改登陆名信息。
4）点击创建Access数据库5）提示创建成功，请重新进入系统6) 软件界面：三、巡更设备与电脑连接1）数据电缆的DB9接口或USB口端连至电脑串口，令一端USB接口连至巡查仪或通讯座。
2）在进行巡查仪和电脑通讯任何操作时，巡查仪都必须处于通电状态，否则操作不成功。
四、操作步骤：1）根据要求的时间段、巡查地点，工作人员沿指定的线路进行巡查，每到一处，在巡查的同时，用巡查仪识读安装在该地点的巡查点。
2）识读时，巡查仪会自动记录当前的地点名称、日期、时间；3）巡查完毕后，把存有采集数据的巡查仪送交管理人员，通过数据电缆与管理电脑连接并将巡查仪中的数据传输到管理电脑中保存，根据工作需要进行查询和生成各种统计管理报表。

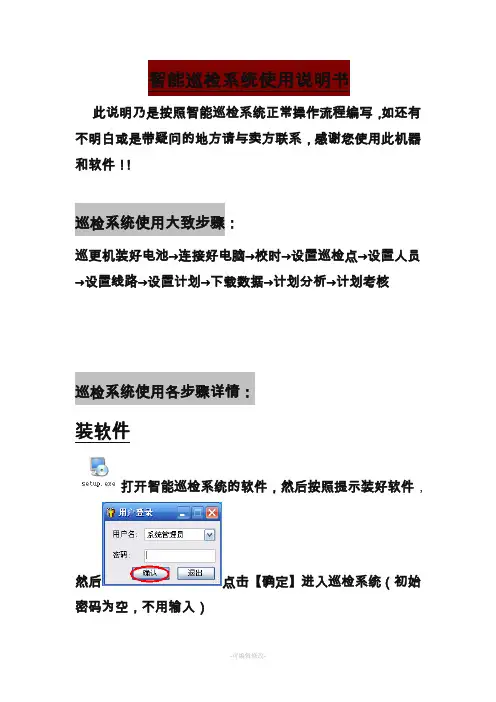

此说明乃是按照智能巡检系统正常操作流程编写，如还有不明白或是带疑问的地方请与卖方联系，感谢您使用此机器和软件！！巡检系统使用大致步骤：巡更机装好电池→连接好电脑→校时→设置巡检点→设置人员→设置线路→设置计划→下载数据→计划分析→计划考核巡检系统使用各步骤详情：装软件打开智能巡检系统的软件，然后按照提示装好软件，然后点击【确定】进入巡检系统（初始密码为空，不用输入）校时图解：1.巡检机先装好电池，然后用数据线与电脑连接好，在【系统设置】中点开【参数设置】。
2.在【参数设置】里面点击【校时】，提示校时成功即可完成对巡检机的校时。
(PS:当巡检机断电过久时就要对巡检机进行校时才能正常读点)设置巡检点图解：1.先依次标记并排好要设置的巡检点，然后依次按顺序的读好排列好的巡检点；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【巡检点设置】。
2.点击【采集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里面采集到的巡检点数据并注册到【巡检点设置】中。
4.在巡检点名称中编辑巡检点所对应的地点名称,双击“名称”可直接修改您所需要对应的地点名称。
设置人员图解：1.先依次标记并排好要设置的人员钮，然后依次按顺序的读好排列好的人员钮；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【人员设置】。
2.点击【采集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里面采集到的人员钮数据并注册到【人员设置】中。
4.在人员名称中编辑人员钮所对应的人员名称。
设置线路图解：1.在【资源设置】中点开【线路设置】。
2.点击【增加】以增加线路。
3.输入线路名称。
4.点击【保存】以保存线路。
5.选择要设置的线路然后勾选线路中要巡逻的巡检点。
6.勾选好巡检点后点击【左移】把勾选的巡检点添加到线路下。
设置计划图解：1.在【资源设置】中点开【计划设置】。
2.勾选要巡检的是星期几。
3.选择线路。
4.选择每天开始巡检时间和结束时间。

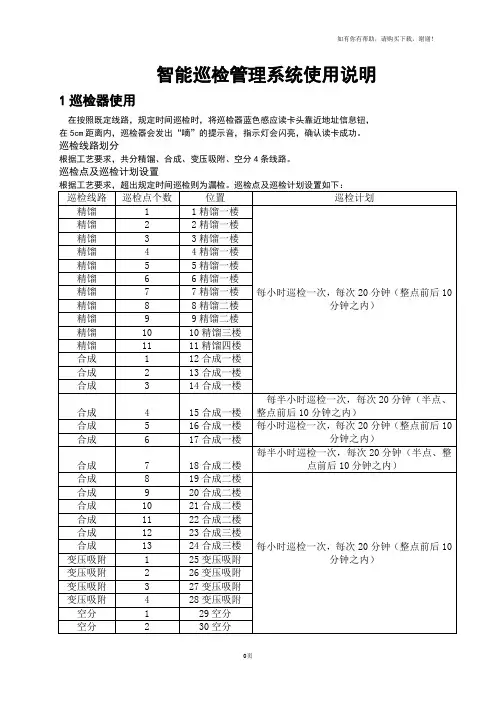

智能巡检管理系统使用说明1巡检器使用在按照既定线路，规定时间巡检时，将巡检器蓝色感应读卡头靠近地址信息钮，在5cm 距离内，巡检器会发出“嘀”的提示音，指示灯会闪亮，确认读卡成功。
巡检线路划分根据工艺要求，共分精馏、合成、变压吸附、空分4条线路。
巡检点及巡检计划设置根据工艺要求，超出规定时间巡检则为漏检。
巡检点及巡检计划设置如下： 巡检线路巡检点个数 位置 巡检计划 精馏1 1精馏一楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 精馏2 2精馏一楼 精馏3 3精馏一楼 精馏4 4精馏一楼 精馏5 5精馏一楼 精馏6 6精馏一楼 精馏7 7精馏一楼 精馏8 8精馏二楼 精馏9 9精馏二楼 精馏10 10精馏三楼 精馏11 11精馏四楼 合成1 12合成一楼 合成2 13合成一楼 合成3 14合成一楼 合成4 15合成一楼 每半小时巡检一次，每次20分钟（半点、整点前后10分钟之内） 合成5 16合成一楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 合成6 17合成一楼 合成7 18合成二楼 每半小时巡检一次，每次20分钟（半点、整点前后10分钟之内） 合成8 19合成二楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 合成9 20合成二楼 合成10 21合成二楼 合成11 22合成二楼 合成12 23合成三楼 合成13 24合成三楼 变压吸附1 25变压吸附 变压吸附2 26变压吸附 变压吸附3 27变压吸附 变压吸附4 28变压吸附 空分1 29空分 空分2 30空分注意：巡检器数据存满30000条时，读卡蜂鸣器响4声，指示灯闪4次。
轻拿轻放，切忌暴力对待巡检器！！！！2巡检情况查询点击桌面快捷方式图标，运行软件，选择用户，输入初始密码0000，登录进入主界面2.1 读取巡检器数据进入界面以后，将巡检器通过数据线(BC型号)或者通讯座(DEF型号)与电脑连接，把巡检器放在通讯坐上。
