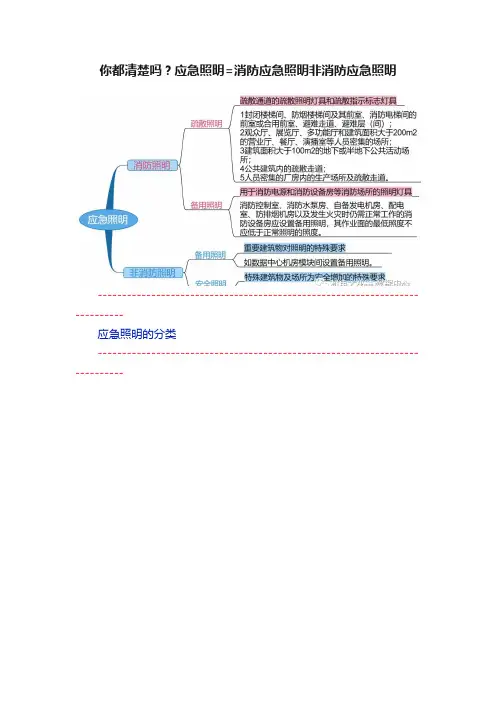

应急照明强启与非消防电源强切公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常有电，绝不能用切断正常的方法以蓄电池供电来使消防点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的且与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个来控制所有灯，那么你用单控也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。

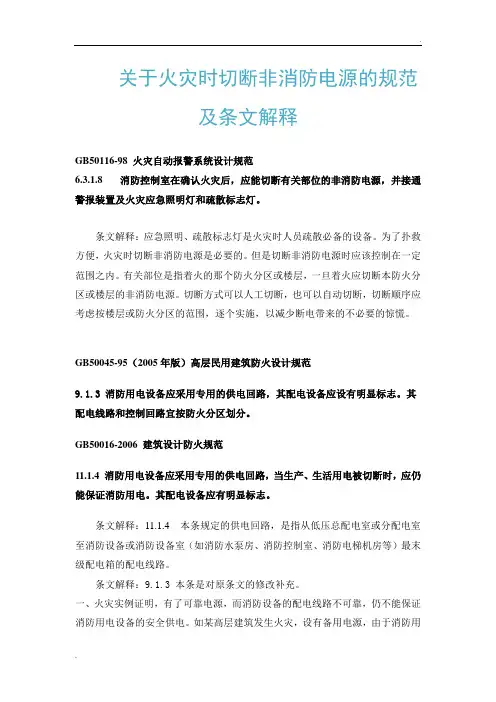

在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
. 空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
低压断路器的结构和工作原理自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
自动空气开关工作原理图如自动空气开关工作原理图低压断路器的工作原理图 1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱 5-热脱扣器 6-欠电压脱器7-停止按钮自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
三、断路器的基本结构和工作原理（补充）断路器的基本结构和工作原理了，先附上其结构示意图如下低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
下面就重点说说断路器的几个脱扣器：1、电磁脱扣器电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
2、热脱扣器热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
3、失压脱扣器失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。
一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。
4、分励脱扣器分励脱扣器用于远距离操作低压断路器分闸控制。
它的电磁线圈并联在低压断路器的电源侧。
需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。
在具体使用中，分励脱扣侧重于控制，失压脱扣侧重于保护。
在如何实现联动功能的问题上，有着很多模糊的认识，我们就举出下面几个方面的例子予以讨论。
⒈风口阀打开方式比较。
在系统报警后要开启报警层的排烟阀和正压送风口阀，同时关闭该层空调风管内的防火阀。
建筑的面积不同，设置的风口阀数量也不同，在较大的建筑内，有的同层多达十几个，这就出现了是“同时”还是“顺序”打开的问题，究竟采用哪种打开方式，这要看你的系统情况而定。
一般机械式阀门的打开，是靠直流电磁阀的动作，释放被拉紧的弹簧，带动阀片转动90度而实现的。
而电磁阀的动作电流一般都在以上，多个电磁阀同时接通，就会在瞬间给造成很大的负载，如果电源质量稍差，电磁阀就会因得不到足够的动作电流而不能动作。
我们曾做过一个实验：用标称为24V3A的稳压电源给4个电磁阀供电，接通电源的瞬间电源电压被拉低到15伏以下，风口一个也打不开。
改接为顺序打开方式，问题才得以解决。
顺序打开连接方式是在第一个阀门打开，阀片旋转90度后，固定在它的转轴上的凸轮压迫微动开关，接通第二个风口的电源，如此一个接一个，就按顺序打开了，而对于电源来讲，某一时刻最大负载仅为一个电磁阀的动作电流，不会造成过载现象，但是这种方式又要求每个风口开张必须到位，否则，会在中途由于电源不能续接而不能全部打开，这就要求在平时加强维护保养，防止因机械故障引发联动故障。
⒉置于排烟风机入口处的排烟防火阀在平时必须是打开着的，以保证在火灾初期产生的烟雾能顺利排出，当火灾继续发展，排出的烟雾变成了火，这时就要求排烟动作停止，以防火灾沿风道蔓延，所以叫做排烟防火阀。
而关闭这个阀口的动作是由280℃温控（280℃的合金熔断条在到达熔断温度时被熔断，从而释放预先拉紧的弹簧，使阀片旋转90度）关闭的，并由它联动风机停止，将反馈信号送回控制中心，这些联动动作全部是自动完成的，并不需要人为控制，有的人把这个阀口的关闭控制也在消防中心加上了控制按钮，这种做法是十分有害的，因为这样做无疑会增加误动作的几率，是极不应该的。
⒊关于消防泵启动按钮“直接启泵”。
规范上规定“消防水泵、防烟和排烟风机的控制设备当采用总线编码模块控制时，还应在消防控制室设置手动直接控制装置”并且我们把系统中设置在消火栓箱内的消火栓按钮也视为直接启泵按钮，这是对的，然而在实际工作中，为了能“直接启泵”，从设计院出图时就采用了消火栓按钮除了连接报警总线外，还单独布配一路直接通向消防泵房的直接启泵线，并且采用了最古老的直接控制220伏交流电的方法，以为这样才算是直接启泵，然而要命的就是这直接控制交流电！想一想，在系统中的每一个消火栓按钮盒内都有220伏交流电和24伏直流电的引线同时存在是多么危险的事情，我们在实际工作中就遇到过把交流电引入总线烧毁总机输出板和探头的情况。
实际上有关国家标准已经明确地规定了报警联动电源宜优先采用24V直流电源（见《消防联动控制设备通用技术条件》的条）所以，我们应当毫不犹豫地让直接启泵按钮控制24V直流电，采用末端转换方式（即：由启泵按钮控制24V直流动作，用继电器的触点去控制交流电的启动动作电流的接通），这样混入交流电的危险解除了，配线穿管都是同一电压级别，省去了单独配管配线的浪费。
⒋喷淋泵由压力开关启泵，同时将信号送到控制中心，压力开关只有一个触点，有的人就没了办法，只好把开关信号通过模块接入总线，在报警主机内编程联动喷淋泵启泵，这样做就“绕了个弯”，实际上在压力开关附近加装一只24V直流继电器，让压力开关触点控制其动作，利用继电器的两组无源触点：一组控制水泵启动，另一组通过模块接入总线将动作信号馈入总机。
⒌防火门、防火卷帘的关闭、迫降动作完成后要撤除联动指令。
这一点在实际工作中不少人给忽略了，正如我们前面谈到的是十分危险的。
正确的做法是：在编程时，当设置在防火卷帘两侧的两组探测器同时动作后，控制防火卷帘下降，当总机接收到卷帘到达最低位置的反馈信号后，即撤除下降指令，这一点，在编程时绝对不能忽略。
6.应急照明和紧急疏散指示灯应当接在哪个电源上应急照明和紧急疏散指示灯是在火灾确认后，切断照明电源后点亮的，而当我们采用了自备电式灯具时，它点亮的条件是交流电一旦被切断就自动点亮，所以，它必须接在照明回路上，才能实现正确的动作。
