发电厂电气部分考试题库

填空1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂变为的工厂，称为发电厂。

答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.水电站所用的发电机为。

答：水轮发电机10.火力发电厂所用的发电机为。

答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂13. 是变换和分配电能的设备。

答：变压器14. 可将高电压变为低电压。

答：电压互感器15. 是限制短路电流的设备。

答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。

答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器23.电气主接线中应用最多的开关电器是_________。

答：隔离开关24. _________起汇集和分配电能的作用。

答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

《发电厂电气局部》期末考试试卷及答案一、填空题〔每题 2 分，共 20 分〕1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2.火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3.目前世界上使用最多的是核电厂是〔轻水堆〕核电厂，即〔压水堆〕核电厂和〔沸水堆〕核电厂。

4.对一次设备和系统的运行状态进展〔测量、把握、监控和保护〕的设备，称为二次设备。

5.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6.发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7.依据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8.使母线的电能损消耗用与相应设备修理费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9.有汇流母线的接线形式可概括地分为单母线和_双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10.防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题〔在每题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

〕〔每题2 分，26 分〕1假设要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可承受( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线承受双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵敏性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵敏性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时, 对于容量为( D )的机组,其高压厂用电电压可承受3KV。

A.0MW 及以下B.100～300MWC.25MW 以下D.60MW 及以下4输电线路送电的正确操作挨次为〔 C 〕A．先合母线隔离开关，再合断路器，最终合线路隔离开关B．先合断路器，再合母线隔离开关，最终合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最终合断路器D．先合线路隔离开关，再合母线隔离开关，最终合断路器5各类安全距离在国家公布的有关规程中均有规定。

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

电力安全工作规程（发电厂和变电站电气部分）1、装设接地线应先接接地端，后接导体端，接地线应接触良好，连接应可靠。

拆接地线的顺序与此（）。

——[单选题]A 一样B 过程C 工作D 相反正确答案：D2、装设接地线（）单人进行。

——[单选题]A 严禁B 必须C 不宜D 不宜正确答案：C3、在高压回路上工作，需要拆除部分接地线应征得（）或值班调度员的许可，工作完毕后立即恢复。

——[单选题]A 站长B 工作许可人C 运行人员D 工作负责人正确答案：C4、在一经合闸即可送电到( )的隔离开关操作把手上，应悬挂“禁止合闸，有人工作！”或“禁止合闸，线路有人工作！”的标示牌。

——[单选题]A 检修地点B 工作地点C 工作现场D 停电设备正确答案：B5、在门型构架的线路侧停电检修，如工作地点与所装接地线或接地刀闸的距离( )，工作地点虽在接地线外侧，也可不另装接地线。

——[单选题]A 大于10mB 小于10mC 大于15m正确答案：B6、雷雨天气巡视室外高压设备时，应穿绝缘靴，不应使用伞具，不应靠近( )和避雷针。

——[单选题]A 设备架构B 避雷器C 带电设备D 接地网正确答案：B7、巡视高压设备时，( )进行其他工作。

——[单选题]A 可以B 严禁C 不宜D 保证安全的前提下可以正确答案：C8、隔离开关是指在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内( )的开关设备。

——[单选题]A 异常条件（例如短路）下的电流B 天气恶劣条件下的电流C 异常条件（例如短路）下的电压D 负荷电流正确答案：A9、低[电]压指用于配电的交流系统中(( )的电压等级。

——[单选题]A 250V以下B 250V及其以下C 1000V及其以下D 1000V及其以上正确答案：C10、依据国标《电力安全工作规程（发电厂和变电站电气部分）》规定:( )指能关合.承载.开断运行回路正常电流，也能在规定时间内关合.承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。

发电厂电气部分-题库1、1.在电气安全方面电工作业人员有哪些职责?答案：在电气安全方面电工作业人员应熟记并自觉地履行以下各项职责：(1)无证不准上岗操作；如果发现非电工人员从事电气操作，应及时制止，并报告领导。

(2)严格遵守有关安全法规、规程和制度，不得违章作业。

(3)对管辖区电气设备和线路的安全负责。

(4)认真做好巡视、检查和消除隐患的工作，并及时、准确地填写工作记录和规定的表格。

(5)架设临时线路和进行其他危险作业时，应完备审批手续，否则应拒绝施工。

(6)积极宣传电气安全知识，有权制止违章作业和拒绝违章指挥。

2、2.变电所常见的事故是什么原因引起的?答案：变电所常见的事故一般是由以下原因引起的：(1)误操作。

(2)继电保护装置出现“三误”(误碰、误接线、误整定)。

(3)开关机构失灵、接点发热、瓷瓶闪络。

(4)开关、电流互感器、电压互感器或电容器发生爆炸。

(5)电缆绝缘损坏。

(6)室内设备用于室外而损坏。

3、3.变、配电所突然断电应如何处理?答案：变、配电所一旦突然断电，应按以下步骤进行处理：首先拉开有关电源开关，然后对变、配电所内部设备和进线端巡视检查一遍。

如果确认断电原因非本所引起，可采取以F措施：(1)双电源受电时，按倒闸操作的有关规定，切换备用电源受电；如果是单电源受电，可与供电局联系，等候来电。

(2)如果发现本所设备有故障迹象，应迅速拉开有关的断路器和刀闸，断开故障设备，检查电源开关拒动原因，并立即报告供电局。

在未断开或无法断开故障设备时，不得启用备用电源。

(3)所内若有小发电机组，可启动小发电机，但绝对禁止向系统倒送电。

4、4.对变电所的所用电有哪些安全要求?答案：对变电所的所用电有以下安全要求：(1)为了提高变电所所用电的可靠性，35千伏及其以上变电所，凡是用交流电操作的，宜装两台所用变压器：一台装在10千伏母线上，另一台装在35千伏进线上。

一般变电所也可只装一台所用变压器。

(2)当发生事故，正常照明电源被切断时，应急照明应能自动投入，改由蓄电池或其他完好独立的电源供电。

发电厂电气部分考试题
一、选择题
1. 以下关于电气系统的描述中，哪一项是错误的？
A. 电气系统主要包括发电机、变压器、开关设备和配电盘。

B. 电气系统的运行稳定性和安全性对整个发电厂的运行起着至关重要的作用。

C. 电气系统的维护保养只需要定期检查电缆的接头是否松动即可。

D. 电气系统的故障会对整个发电厂的生产造成严重影响。

2. 以下哪种情况不会导致电气系统的短路故障？
A. 电气设备漏电严重
B. 电气设备超负荷运行
C. 电缆接头烧毁
D. 发电机绝缘破损
3. 在发电厂的电气系统中，为了确保供电可靠性和安全性，需要定期进行哪些检查和维护？
A. 温度检测、通风散热
B. 清洁除尘、紧固接线
C. 定期换油、增加负载
D. 随意插拔电缆、漏电检查
二、填空题
1. 电气系统中常用的保护设备有过流保护、低压保护和__________
保护。

2. 在电气设备绝缘测试中，通常使用的测试仪器是____________仪。

3. 发电厂的变频器主要用于调节发电机的______________。

4. 电气系统中常见的故障有__________、短路和漏电等。

三、简答题
1. 请简要说明电气系统的作用及重要性。

2. 电气系统中的过负荷保护是如何起到作用的？
3. 简述电气系统的故障排除方法及预防措施。

四、综合题
某发电厂的一台发电机运行时突然出现电气故障，造成了停机损失。

请结合电气系统的相关知识，分析可能的故障原因，并提出相应的处
理建议。

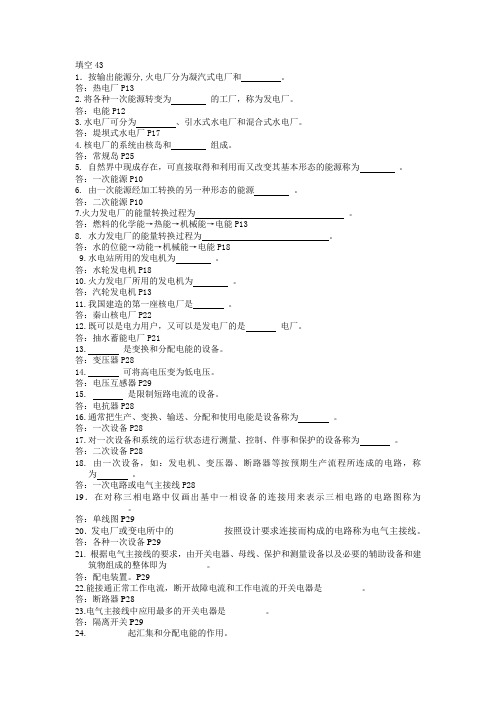

填空431．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂P132.将各种一次能源转变为的工厂，称为发电厂。

答：电能P123.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂P174.核电厂的系统由核岛和组成。

答：常规岛P255.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源P106.由一次能源经加工转换的另一种形态的能源。

答：二次能源P107.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能P138. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能P189.水电站所用的发电机为。

答：水轮发电机P1810.火力发电厂所用的发电机为。

答：汽轮发电机P1311.我国建造的第一座核电厂是。

答：秦山核电厂P2212.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂P2113. 是变换和分配电能的设备。

答：变压器P2814. 可将高电压变为低电压。

答：电压互感器P2915. 是限制短路电流的设备。

答：电抗器P2816.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备P2817.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备P2818.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线P2819．在对称三相电路中仅画出基中一相设备的连接用来表示三相电路的电路图称为_________。

答：单线图P2920．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备P2921. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

P2922.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器P2823.电气主接线中应用最多的开关电器是_________。

发电厂电气部分考试题
一、选择题
1. 下列哪个是一个光伏发电系统中常用的电气设备？
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
2. 发电厂中用于将交流电转化为直流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
3. 发电厂中用于将直流电转化为交流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
4. 发电厂中常用的用于保护电气设备免受过电流损害的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
5. 以下哪个是发电厂中常见的电气部分故障？
A. 短路故障
B. 水压故障
C. 温度过高故障
D. 电池放电故障
二、填空题
6. 发电厂中交流电的频率通常为______Hz。

7. 在一个光伏发电系统中，光伏电池板将太阳能转化为直流电，逆变器将直流电转化为交流电。

三、简答题
8. 请简要介绍一下发电厂电气系统的工作原理。

9. 光伏发电系统中常见的问题有哪些？请列举并简要解释。

10. 发电厂电气部分的安全措施有哪些？请列举并简要解释。

写在结尾：
希望以上考试题目能够帮助你巩固对发电厂电气部分的知识。

做好发电厂电气部分的工作对确保电力供应的稳定和安全非常重要。

祝你顺利通过考试！。

一、判断题部分1、发电机有功功率过剩时会使频率和电压升高。

√2、同步发电机定子绕组一般都接成Y形而不接成△形。

√3、运行中的发电机所消耗能量主要包括铁损、铜损、摩擦损耗、通风损耗、杂散损耗。

√4、同步发电机定子绕组一般都接成Y形而不接成△形。

√5、对于汽轮发电机来说,不对称负荷的限制是由振动的条件来决定的。

×6、发电机运行的稳定性,包括发电机并列运行的稳定性和发电机电压的稳定性。

√7、变压器油枕的容积一般为变压器容积的10%左右。

√8、变压器油枕的作用是扩大散热面积,改善冷却条件。

×9、差动保护的优点是：能够迅速地、有选择地切除保护范围内的故障。

√10、保安电源的作用是当400V厂用电源全部失去后,保障机组安全停运。

√11、变压器的低压绕组绝缘容易满足,所以低压绕组需绕在外边,高压绕组电压高,必须绕在里边。

×12、变压器不论分接头在任何位置,如果所加一次电压不超过其相应额定值的10%,则二次侧可带额定电流。

×13、电动机因检修工作拆过接线时,应进行电动机空转试验。

√14、发生接地故障时,特有的电气量是零序电压和零序电流。

√15、熔断器可分为限流和不限流两大类。

√16、提高功率因数的目的是： 1 提高设备的利用率, 2 降低供电线路的电压降,3 减少功率损耗。

√17、高压厂用电压采用多少伏,取决于选用的电动机额定电压。

×18、厂用电工作的可靠性,在很大程度上决定于电源的连接方式。

√19、发电厂中的厂用电是重要负荷,必须按电力系统中第一类用户对待。

√20、电力系统的中性点,经消弧线圈接地的系统称为大电流接地系统。

×21、电力系统是由发电厂,变、配电装置,电力线路和用户组成√22、绝缘子做成波纹形,其作用是增强它的机械强度。

×23、系统中无功电源有四种：发电机、调相机、电容器及充电输电线路。

√24、电力系统中电能质量的三个指标通常指的是频率、电压和波形。

发电厂电气部分考试题1、火力发电厂电能生产过程可分为三个系统：燃烧系统、汽水系统和电气系统。

2、火力发电厂按输出能源可分为：凝汽式火力发电厂—火电厂（只生产电能；效率较低，30%~40%）和供热式火力发电厂—热电厂（既生产电能又供应热能；效率较高，60%~70%）。

3、变电所的类型有哪些？答：根据变电所在电力系统中的地位，变电所可分成四类：枢纽变电所、中间变电所、地区变电所和终端变电所。

枢纽变电所位于电力系统的枢纽点，汇集多个电源，电压等级多为330~500kV；全所停电后，将引起系统解列，甚至出现瘫痪。

中间变电所的高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源，电压为220~330kV，同时又降压供给当地用户。

全所停电后，将引起区域电网解列。

地区变电所高压侧电压一般为110~220kV，向地区用户供电为主的变电所，这是一个地区或城市的主要变电所。

全所停电后，仅使该地区中断供电。

终端变电所在输电线路的终端，接近负荷点，高压侧电压多为110 kV，经降压后直接向用户供电的变电所。

全所停电后，只是用户受到损失。

4、什么是一次设备？它的主要作用有哪些？答：一次设备是指生产、变换、输送、分配和使用电能的设备。

主要作用有：①生产和转换电能的设备。

②接通或断开电路的开关电器：用于正常或事故时将电路闭合或断开。

③限制故障电流和防御过电压的保护电器；④载流导体：用于传输电能或连接电气设备。

⑤互感器：用于将高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置使用。

⑥无功补偿设备：用来补偿电力系统的无功功率，以降低有功损耗和维持系统的稳定性。

⑦接地装置。

5、什么是二次设备？它的主要作用有哪些？答：二次设备是指对一次设备和系统的运行状态进行测量、控制、监视和保护的设备。

主要作用有：①测量表计：用于测量电路中的电气参数。

②继电保护、自动装置及远动装置：这些装置能反应系统不正常情况或故障情况，进行监控和调节或作用于断路器跳闸将故障切除。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

第八章P241采用母管制供汽方式的发电机组控制方式通常为（）主控制室控制方式P241现代大型发电机组的控制方式一般为（）机炉电集中控制方式.P243二次接线图表示方法主要有归总式原理接线图、展开接线图和（）安装接线图.P243对一次设备进行测量、保护、监视、控制和调节的设备总称为（）二次设备.P243二次设备通过（）与一次设备相互关联电压互感器和电流互感器.P243有关的一次设备和二次设备一起画出，所有的电气设备都以整体的形式表示，且画有它们之间的连接回路，最符合这个描述的是（）A 归总式接线图B 展开接线图C 安装接线图D 屏后接线图AP246对归总式接线图的优缺点描述错误的是（）A 不能描述继电器之间接线的实际位置，不便于维护和调试B 没有表示出各原件内部的接线情况，如端子编号、回路编号等C 在一个图中能完整的表示出一次设备和二次设备，使我们对整套保护装置的工作原理有个整体概念D对于较复杂的继电保护装置，能够简单清晰表示，图形直观，易于看懂DP246根据各部分的功能不同可能会把具体的元件分解成若干部分的接线图是（）A 归总式接线图B 展开接线图C 安装接线图D 屏后接线图BP246展示在控制屏、继电保护屏和其他监控展台上二次设备布置情况的图纸是（）A 归总式接线图B 展开接线图C 屏面布置图D 屏后接线图CP247能表明配电屏内各二次设备引出端子之间的连接情况的是（）A屏面布置图 B 屏后接线图 C 端子排图 D 原理图BP248在设备接线中，对端子排的作用描述错误的是（）A 屏内设备相隔较远时的连接B 屏内设备与屏外设备之间的连接C 不同屏设备之间的连接D 屏内外大功率导体和设备连接DP248相对编号法主要用于（）A 归总式接线图B 展开接线图C 屏后接线图D 屏面布置图CP250断路器的合闸和跳闸回路是按（）设计的。

短时通电P250断路器在操作完成后，应迅速自动断开合闸或跳闸回路以免（）烧坏线圈。

发电厂电气专业考试题库含答案一、选择题1.在三相交流电路中所谓三相负载对称是指（C）。

A、各相阻抗值相等；B、各相阻抗值不等；C、电阻相等，电抗相等，电抗性质相同；D、阻抗角相等。

2.交流电正弦量的三要素指的是（C）oA、电压、电流、电阻；B、电压、频率、相序；C、幅值、频率、初相位；D、幅值、频率、相序。

3.一般电气设备铭牌上的电压和电流的数值是（C）0A、瞬时值；B、最大值；C、有效值；D、平均值。

4.交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（B）。

A、Q/P;B、P/S;UQ/S;D、P∕Q o5.对称三相交流电路总功率等于单相功率的（B）。

A、倍；B、3倍；C、1/倍;D、1/3倍。

6.三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于（C）。

A.1:1;B.1I2;C,1:3;D.1:4o7.对称三相交流电路中，中性点对地电压等于（D）。

A、1/；B,1;J；D、O o8.在电阻、电感、电容组成的电路中，不消耗电能的元件是（A）。

A、电感与电容；B、电阻与电感；C、电容与电阻；D、电阻。

9.在电阻串联电路中，每个电阻上的电压大小（A）。

A、与电阻大小成正比；B、相同；C、与电阻大小成反比；D、无法确定。

10.三个相同的电阻串联总电阻是并联时总电阻的（B）倍。

A,6倍；B、9倍；C、3倍；D、1/9倍.11.两个电阻器件的额定功率不同，但额定电压相同，当它们并联在同一电压上时，则功率大的电阻器（C）。

A、发热量相等；B、发热量不等；C、发热量较大；D、发热量较小。

12.绝缘体的电阻随着温度的升高而（B）。

A、增大；B、减小；C、增大或减小；D、不变。

13.铝材料与铜材料相比较，两者导电性能相比（B）。

A、铝比铜好；B、铜比铝好；C、二者一样好；D、不一定。

14.IMW的负荷使用IOh,等于（D）kWh oA、10;B、100;C、1000;D、100OO o15.在纯电感交流电路中电压超前（D）90o oA、电阻；B、电感；C、电压；D、电流。

填空题1.发电机定子电压最高不得大于额定电压的（110%），最低电压一般不应低于额定电压的（90%），并应满足（厂用）电压的要求。

2.发电机正常运行频率应保持在（50）Hz，允许变化范围为（±0.5）Hz,可以按额定容量连续运行。

频率变化时，定子电流、励磁电流及各部分温度不得超过（额定值。

）。

3.发电机定子电压允许在额定值范围（±5%）内变动，当功率因数为额定值时，其额定容量不变，即定子电压在该范围内变动时，定子电流可按比例相反变动。

但当发电机电压低于额定值的（95%；）时，定子电流长期允许的数值不得超过额定值（105%。

）。

4.发电机额定功率因数为（0.85）。

没有做过进相试验的发电机，在励磁调节器装置投自动时，功率因数允许在迟相（0.95～1）范围内长期运行；功率因数变动时，应该使该功率因数下的有、无功功率不超过在当时氢压下的（P-Q）出力曲线范围。

5.发电机并列后有功负荷增加速度决定于（汽机），无功负荷增加速度（不限），但是应监视定子电压变化。

6.发电机转子绕组绝缘电阻用（500V）摇表测量，绝缘值不得小于（0.5MΩ）。

7.定子三相电流不平衡时，就一定会产生（负序）电流。

8.发电机在升压过程中检查定子三相电压应（平稳）上升，转子电流不应超过（空载值）。

9.6KV电动机测量绝缘应使用（2500 V）伏的摇表测量，测得的绝缘电阻应大于（6）MΩ。

10.在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。

11.6KV高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。

12.电动机可以在额定电压下，电源频率（±l％）变化内运行，其额定出力不变。
