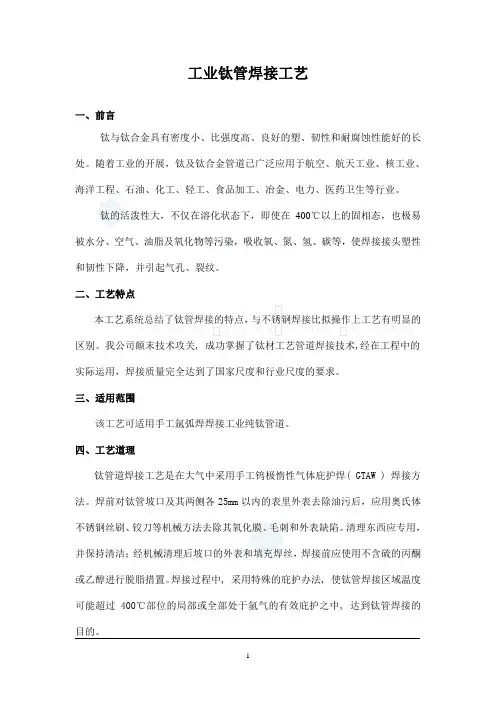

钛管焊接工艺

工业钛管焊接工艺一、前言钛与钛合金具有密度小、比强度高、良好的塑、韧性和耐腐蚀性能好的长处。

随着工业的开展，钛及钛合金管道已广泛应用于航空、航天工业、核工业、海洋工程、石油、化工、轻工、食品加工、冶金、电力、医药卫生等行业。

钛的活泼性大，不仅在溶化状态下，即使在400℃以上的固相态，也极易被水分、空气、油脂及氧化物等污染，吸收氧、氮、氢、碳等，使焊接接头塑性和韧性下降，并引起气孔、裂纹。

二、工艺特点本工艺系统总结了钛管焊接的特点，与不锈钢焊接比拟操作上工艺有明显的区别。

我公司颠末技术攻关, 成功掌握了钛材工艺管道焊接技术,经在工程中的实际运用，焊接质量完全达到了国家尺度和行业尺度的要求。

三、适用范围该工艺可适用手工氩弧焊焊接工业纯钛管道。

四、工艺道理钛管道焊接工艺是在大气中采用手工钨极惰性气体庇护焊( GTAW ) 焊接方法。

焊前对钛管坡口及其两侧各25mm以内的表里外表去除油污后，应用奥氏体不锈钢丝刷、铰刀等机械方法去除其氧化膜、毛刺和外表缺陷。

清理东西应专用，并保持清洁；经机械清理后坡口的外表和填充焊丝，焊接前应使用不含硫的丙酮或乙醇进行脱脂措置。

焊接过程中, 采用特殊的庇护办法, 使钛管焊接区域温度可能超过400℃部位的局部或全部处于氩气的有效庇护之中, 达到钛管焊接的目的。

五、工艺流程及操作要点5.1 工艺流程施工筹办→材料验收→划线查验→下料及坡口加工→坡口周边措置→焊件组对→焊接→焊缝外不雅查抄→焊缝P T 、RT探伤→预制管段水压试验→排水、枯燥→管口封闭运输→现场组装。

5.2 操作要点施工筹办A.焊接工艺评定及焊工测验施工前,应按照设计文件及现场设备、工业管道焊接工程施工及验收尺度GB50236的要求进行焊接工艺评定试验，按照评定合格的工艺，编制焊接工艺指导书，指导焊工培训、测验，取得测验合格证的焊工, 方可参加焊接施工。

B.场地筹办预制场合内应安排在室内，保持环境枯燥、清洁、无尘埃、无黑色金属的打磨、切割和焊接施工,而且具有焊接材料的贮存、清洗设施和良好的施焊条件；现场焊接时，应有防风和防雨雪的办法，并应保持相对湿度在 90%以下。

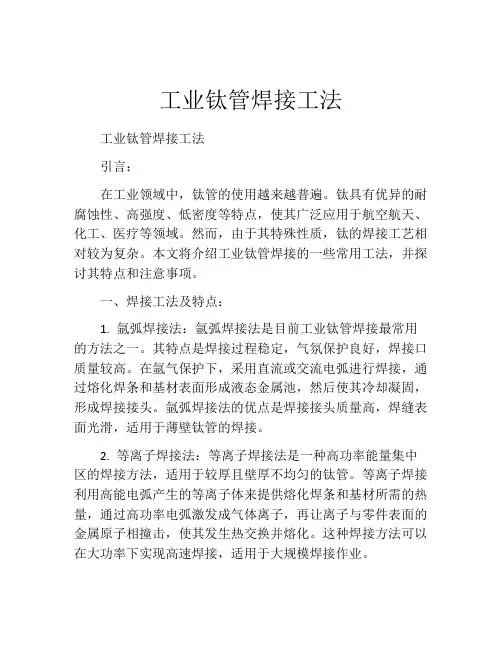

工业钛管焊接工法工业钛管焊接工法引言：在工业领域中，钛管的使用越来越普遍。

钛具有优异的耐腐蚀性、高强度、低密度等特点，使其广泛应用于航空航天、化工、医疗等领域。

然而，由于其特殊性质，钛的焊接工艺相对较为复杂。

本文将介绍工业钛管焊接的一些常用工法，并探讨其特点和注意事项。

一、焊接工法及特点：1. 氩弧焊接法：氩弧焊接法是目前工业钛管焊接最常用的方法之一。

其特点是焊接过程稳定，气氛保护良好，焊接口质量较高。

在氩气保护下，采用直流或交流电弧进行焊接，通过熔化焊条和基材表面形成液态金属池，然后使其冷却凝固，形成焊接接头。

氩弧焊接法的优点是焊接接头质量高，焊缝表面光滑，适用于薄壁钛管的焊接。

2. 等离子焊接法：等离子焊接法是一种高功率能量集中区的焊接方法，适用于较厚且壁厚不均匀的钛管。

等离子焊接利用高能电弧产生的等离子体来提供熔化焊条和基材所需的热量，通过高功率电弧激发成气体离子，再让离子与零件表面的金属原子相撞击，使其发生热交换并熔化。

这种焊接方法可以在大功率下实现高速焊接，适用于大规模焊接作业。

3. 焊锡焊接法：焊锡焊接法适用于工业钛管与其他材料的连接。

该方法主要是先在钛管和另一种金属表面涂敷焊锡，然后通过加热使焊锡熔化并与两种金属融合。

焊锡焊接法具有焊接速度快、连接强度高、气氛保护良好等优点。

然而，由于钛的反应性较强，焊锡焊接时需要注意选择化学性能符合要求的焊锡。

二、焊接注意事项：1. 气氛保护：钛具有强烈的化学性质，在高温条件下非常容易氧化。

因此，在焊接过程中必须采取有效的气氛保护措施，以保持焊接区域的稳定与纯净。

常用的气氛保护方法包括氩气保护和真空保护。

选择气氛保护方法时需要考虑工艺要求和成本效益。

2. 清洁作业环境：焊接区域应保持干净、整洁，避免灰尘、油污等杂质的污染。

因为这些杂质会在焊接过程中生成气体，影响焊缝质量和气氛保护效果。

3. 控制焊接温度：对于工业钛管来说，焊接温度是十分关键的因素。

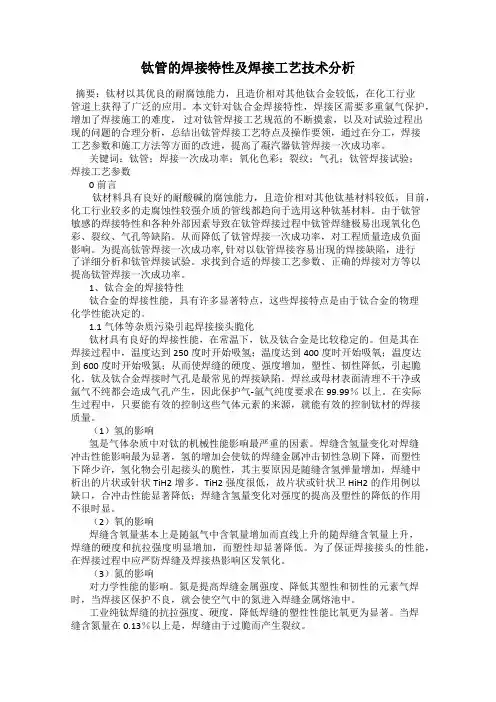

钛管的焊接特性及焊接工艺技术分析摘要：钛材以其优良的耐腐蚀能力，且造价相对其他钛合金较低，在化工行业管道上获得了广泛的应用。

本文针对钛合金焊接特性，焊接区需要多重氩气保护，增加了焊接施工的难度，过对钛管焊接工艺规范的不断摸索，以及对试验过程出现的问题的合理分析，总结出钛管焊接工艺特点及操作要领，通过在分工，焊接工艺参数和施工方法等方面的改进，提高了凝汽器钛管焊接一次成功率。

关键词：钛管；焊接一次成功率；氧化色彩；裂纹；气孔；钛管焊接试验；焊接工艺参数0前言钛材料具有良好的耐酸碱的腐蚀能力，且造价相对其他钛基材料较低，目前，化工行业较多的走腐蚀性较强介质的管线都趋向于选用这种钛基材料。

由于钛管敏感的焊接特性和各种外部因素导致在钛管焊接过程中钛管焊缝极易出现氧化色彩、裂纹、气孔等缺陷。

从而降低了钛管焊接一次成功率，对工程质量造成负面影响。

为提高钛管焊接一次成功率, 针对以钛管焊接容易出现的焊接缺陷，进行了详细分析和钛管焊接试验。

求找到合适的焊接工艺参数、正确的焊接对方等以提高钛管焊接一次成功率。

1、钛合金的焊接特性钛合金的焊接性能，具有许多显著特点，这些焊接特点是由于钛合金的物理化学性能决定的。

1.1气体等杂质污染引起焊接接头脆化钛材具有良好的焊接性能，在常温下，钛及钛合金是比较稳定的。

但是其在焊接过程中，温度达到250度时开始吸氢；温度达到400度时开始吸氧；温度达到600度时开始吸氮；从而使焊缝的硬度、强度增加，塑性、韧性降低，引起脆化。

钛及钛合金焊接时气孔是最常见的焊接缺陷。

焊丝或母材表面清理不干净或氩气不纯都会造成气孔产生，因此保护气-氩气纯度要求在99.99％以上。

在实际生过程中，只要能有效的控制这些气体元素的来源，就能有效的控制钛材的焊接质量。

（1）氢的影响氢是气体杂质中对钛的机械性能影响最严重的因素。

焊缝含氢量变化对焊缝冲击性能影响最为显著，氢的增加会使钛的焊缝金属冲击韧性急剧下降，而塑性下降少许，氢化物会引起接头的脆性，其主要原因是随缝含氢弹量增加，焊缝中析出的片状或针状TiH2增多。

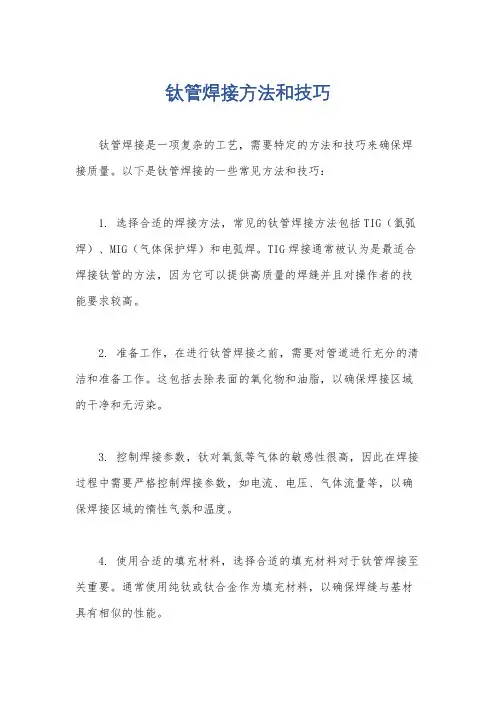

钛管焊接方法和技巧
钛管焊接是一项复杂的工艺，需要特定的方法和技巧来确保焊接质量。

以下是钛管焊接的一些常见方法和技巧：
1. 选择合适的焊接方法，常见的钛管焊接方法包括TIG（氩弧焊）、MIG（气体保护焊）和电弧焊。

TIG焊接通常被认为是最适合焊接钛管的方法，因为它可以提供高质量的焊缝并且对操作者的技能要求较高。

2. 准备工作，在进行钛管焊接之前，需要对管道进行充分的清洁和准备工作。

这包括去除表面的氧化物和油脂，以确保焊接区域的干净和无污染。

3. 控制焊接参数，钛对氧氮等气体的敏感性很高，因此在焊接过程中需要严格控制焊接参数，如电流、电压、气体流量等，以确保焊接区域的惰性气氛和温度。

4. 使用合适的填充材料，选择合适的填充材料对于钛管焊接至关重要。

通常使用纯钛或钛合金作为填充材料，以确保焊缝与基材具有相似的性能。

5. 控制焊接速度，在进行钛管焊接时，需要控制焊接速度，以确保焊接区域的热输入均匀，避免产生裂纹或变形。

6. 质量检测，完成焊接后，需要进行质量检测，包括对焊缝进行X射线或超声波检测，以确保焊接质量符合标准要求。

总的来说，钛管焊接需要严格控制焊接参数，选择合适的焊接方法和填充材料，并进行质量检测，以确保焊接质量和安全性。

同时，操作人员需要具备专业的焊接技能和经验，以确保钛管焊接的顺利进行。

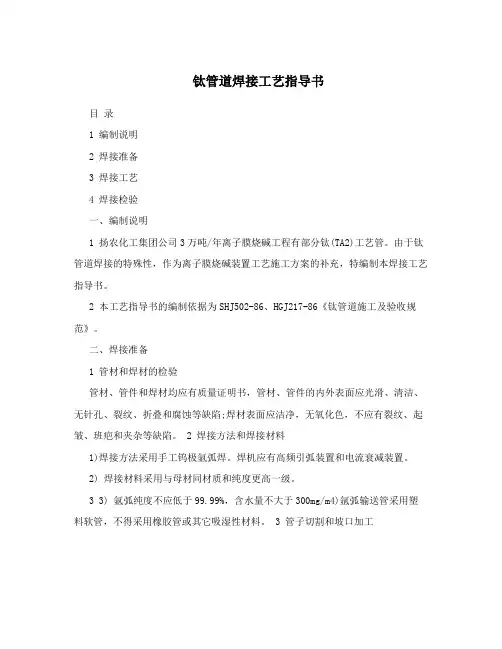

钛管道焊接工艺指导书目录1 编制说明2 焊接准备3 焊接工艺4 焊接检验一、编制说明1 扬农化工集团公司3万吨/年离子膜烧碱工程有部分钛(TA2)工艺管。

由于钛管道焊接的特殊性，作为离子膜烧碱装置工艺施工方案的补充，特编制本焊接工艺指导书。

2 本工艺指导书的编制依据为SHJ502-86、HGJ217-86《钛管道施工及验收规范》。

二、焊接准备1 管材和焊材的检验管材、管件和焊材均应有质量证明书，管材、管件的内外表面应光滑、清洁、无针孔、裂纹、折叠和腐蚀等缺陷;焊材表面应洁净，无氧化色，不应有裂纹、起皱、班疤和夹杂等缺陷。

2 焊接方法和焊接材料1)焊接方法采用手工钨极氩弧焊。

焊机应有高频引弧装置和电流衰减装置。

2) 焊接材料采用与母材同材质和纯度更高一级。

3 3) 氩弧纯度不应低于99.99%，含水量不大于300mg/m4)氩弧输送管采用塑料软管，不得采用橡胶管或其它吸湿性材料。

3 管子切割和坡口加工1) 管子切割采用机械切割或采用机械切割时其表面不得有氧化层等离子弧割。

采用等离子弧切割时要用机械方法(砂轮)除去油污染层，管子加工应采用清洁的专用工具。

2) 坡口形式为?型。

3) 管子切口及坡口表面应平整，不得有裂纹、重皮，并清除毛刺、凸凹、缩口、熔渣及氧化物等。

切口平面最大倾斜度偏差不得超过2.5mm。

4 坡口及焊丝的清理1) 坡口及其两侧各25mm以内外表面清除油污后，用细锉或奥氏体不锈钢丝刷等方法清除其氧化膜、毛刺等缺陷。

清洁采用清洁的专用工具。

2) 经机械清理后的表面，焊前使用不含硫的丙酮或乙醇进行脱脂处理。

脱脂严禁使用氧化物容剂，并避免将棉质纤维附于坡口表面。

3) 焊丝的清理方法与母材焊口相同。

5 焊口组对1) 焊口组对间隙0~1mm。

2) 管子组对应做到内壁平齐，对口挡边量不得超过0.2mm。

3) 定位焊采用与正式焊接相同的焊接材料和焊接工艺，其焊缝长度一般为10mm左右，高度不超过1.3mm。

钛管焊接工艺钛管是一种优良的金属材料，具有良好的耐腐蚀性能和力学性能，被广泛应用于航空、海洋、化工等领域。

钛管的焊接工艺对于钛管的使用性能具有至关重要的影响。

以下是钛管焊接工艺的一些基本介绍：一、钛管焊接的分类1.手工电弧焊手工电弧焊是一种简单易行、成本低廉的钛管焊接方法。

它主要适用于轻质、壁薄的钛管，因其操作简便，可直接采用降温焊接方法，避免过快的冷却，从而获得最佳的焊接效果。

2.氩弧焊氩弧焊是钛管焊接中最常用的方法之一，它可按照焊丝的不同材质来分为纯钛丝焊和钛合金丝焊。

氩弧焊具有高效、高抗渗性、高品质等优点，适用于壁厚较大的钛管焊接。

3.等离子弧焊等离子弧焊是一种高功率、高速度、高品质的焊接方法，可用于较厚的壁钛管焊接。

等离子弧焊的优点是焊缝密度高且表面光滑，缺点是设备价格较贵，需要较高的焊接技能。

4.电子束焊电子束焊是一种高能量电子束焊接技术，需要相对复杂的装置，但可以实现对大直径、壁厚的钛管进行焊接，且焊接速度极快，堆焊效果好，但需要高压高功率电子束设备，需要技能相当高的焊接工人操作。

二、焊接前的准备工作1.准备焊接材料和设备选择符合工艺要求的焊接材料和设备，包括焊接电源、氩气、钨极、焊接丝等。

2.清洗和预热钛管清洗和预热钛管是钛管焊接前必要的准备工作。

钛管表面应使用去油剂和酸洗剂进行清洗处理，以消除表面污垢和氧化层。

同时，要对钛管进行预热，避免从室温直接进入焊接状态，产生热应力。

3.选择恰当的焊接工艺选择适合钛管的焊接工艺，由于不同类别的钛管需要不同的焊接方法，因此需要针对钛管的材质和焊接工艺的不同进行相应的选择。

三、焊接过程中的注意事项1.维护氩气流量稳定氩气是焊接过程中的保护气体，通过送入高纯度的氩气，防止氧气和氮气等空气组分对钛及钛合金材料产生污染。

因此，焊接过程中需要维护氩气流量的稳定性，以确保焊缝的质量。

2.控制焊接温度钛管的焊接温度控制非常关键。

温度过高会导致微观组织变性、变质和结晶，这可能会影响到材料的耐腐蚀性和耐热性。

钛合金管焊接施工工艺方法1. 引言钛合金是一种轻巧但强度高、耐腐蚀的材料，广泛应用于航空航天、化工等领域。

钛合金管的焊接施工工艺方法对于确保焊缝质量和结构强度至关重要。

2. 准备工作在进行钛合金管焊接之前，需要进行以下准备工作：- 清洁钛合金管表面，去除氧化物和污垢，以确保良好的焊接接触。

- 移除焊接区域附近的易燃和易爆物质，确保焊接安全。

- 准备焊接设备和工具，包括焊接机、电极、焊丝等。

3. 焊接方法钛合金管的焊接可以采用以下几种常用的方法：3.1 离子束焊接离子束焊接是一种高能量焊接方法，通过将离子束聚焦到焊接区域，加热并融化钛合金管表面来进行焊接。

离子束焊接具有焊缝小、热影响区域小的优点，适用于焊接薄壁钛合金管。

3.2 氩弧焊接氩弧焊接是一种常用的钛合金管焊接方法。

在氩气保护下，用钨极产生的电弧加热并融化钛合金管及焊丝，形成焊缝。

氩弧焊接适用于不同厚度的钛合金管。

3.3 氩弧钨极惰性氩气保护焊（TIG焊接）TIG焊接是一种在钳式电弧焊机的保护下进行氩弧焊接的方法。

通过先在焊接区域放置一根无焊心的钨极，在钨极和钛合金管之间形成电弧，加热并融化钛合金管表面进行焊接。

TIG焊接适用于焊接高品质的钛合金管。

3.4 激光焊接激光焊接是一种高能量密度焊接方法，通过激光束对焊接区域进行加热和融化。

激光焊接具有快速、高效和低热影响的优点，适用于高精度焊接需求的钛合金管。

4. 质量控制为确保焊接质量，需要进行质量控制措施：- 对焊接设备和工具进行定期维护和检修，保持其正常工作状态。

- 严格控制焊接参数，如焊接电流、电压和速度，以确保焊缝质量。

- 进行焊接后的无损检测，如X射线检测和超声波检测，以确保焊接质量符合要求。

5. 安全要点在钛合金管焊接过程中，需要注意以下安全要点：- 佩戴防护设备，如手套、面罩和防火服，以保护焊接人员的安全。

- 确保焊接区域通风良好，防止有害气体积聚。

- 注意焊接区域附近的火源和易燃物，避免火灾和爆炸事故的发生。

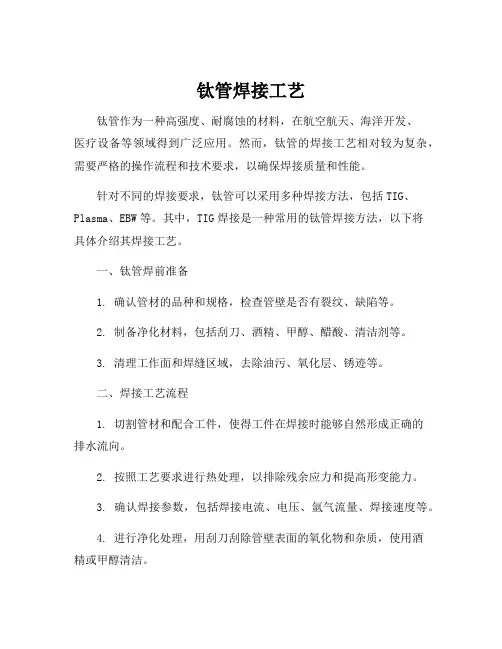

钛管焊接工艺钛管作为一种高强度、耐腐蚀的材料，在航空航天、海洋开发、医疗设备等领域得到广泛应用。

然而，钛管的焊接工艺相对较为复杂，需要严格的操作流程和技术要求，以确保焊接质量和性能。

针对不同的焊接要求，钛管可以采用多种焊接方法，包括TIG、Plasma、EBW等。

其中，TIG焊接是一种常用的钛管焊接方法，以下将具体介绍其焊接工艺。

一、钛管焊前准备1. 确认管材的品种和规格，检查管壁是否有裂纹、缺陷等。

2. 制备净化材料，包括刮刀、酒精、甲醇、醋酸、清洁剂等。

3. 清理工作面和焊缝区域，去除油污、氧化层、锈迹等。

二、焊接工艺流程1. 切割管材和配合工件，使得工件在焊接时能够自然形成正确的排水流向。

2. 按照工艺要求进行热处理，以排除残余应力和提高形变能力。

3. 确认焊接参数，包括焊接电流、电压、氩气流量、焊接速度等。

4. 进行净化处理，用刮刀刮除管壁表面的氧化物和杂质，使用酒精或甲醇清洁。

5. 进行静电除尘处理，以防止杂质附着在焊接面上。

6. 准备焊接设备，放置氩气瓶、TIG焊机、手工焊具等。

7. 开始焊接，控制焊接速度和温度，注意熔池和钛管表面的熔合情况。

8. 焊接完毕后，用慢速冷却方式使接头恢复冷静状态，同时使用排水装置排除内部余烟或杂质。

三、注意事项1. 在进行钛管焊接前，必须了解该材料的物理特性和化学性质，严格按照工艺要求进行操作。

2. 焊接过程中应加强观察，及时调整熔池形状和温度，防止熔深过大、焊缝熔穿等质量问题。

3. 使用氩气保护，保证焊接过程中焊缝不受氧化影响。

4. 小心操作、避免割伤、烫伤等危险。

综上所述，钛管焊接是一项技术要求较高的工艺，需要操作者具备相关的专业知识和技能，以确保焊接质量和性能。

正确选择焊接方法、严格按照工艺流程操作，并注意安全事项，将有助于提高焊接质量和效率，为行业的发展和应用提供更好的材料保障。

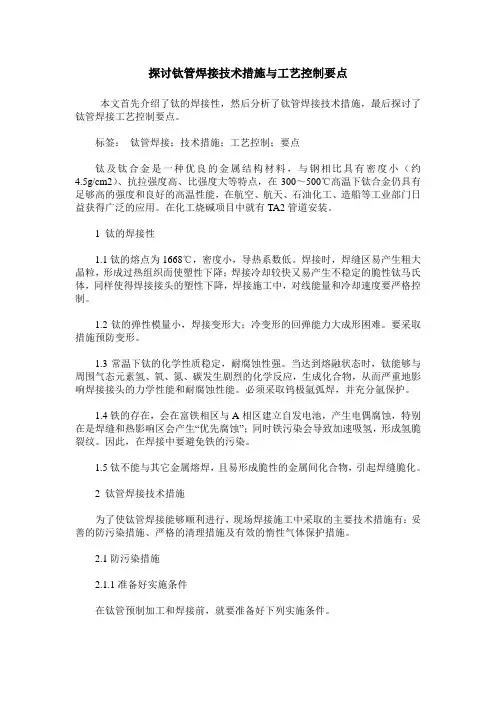

探讨钛管焊接技术措施与工艺控制要点本文首先介绍了钛的焊接性，然后分析了钛管焊接技术措施，最后探讨了钛管焊接工艺控制要点。

标签：钛管焊接；技术措施；工艺控制；要点钛及钛合金是一种优良的金属结构材料，与钢相比具有密度小（约4.5g/cm2）、抗拉强度高、比强度大等特点，在300～500℃高温下钛合金仍具有足够高的强度和良好的高温性能，在航空、航天、石油化工、造船等工业部门日益获得广泛的应用。

在化工烧碱项目中就有TA2管道安装。

1 钛的焊接性1.1钛的熔点为1668℃，密度小，导热系数低。

焊接时，焊缝区易产生粗大晶粒，形成过热组织而使塑性下降；焊接冷却较快又易产生不稳定的脆性钛马氏体，同样使得焊接接头的塑性下降，焊接施工中，对线能量和冷却速度要严格控制。

1.2钛的弹性模量小，焊接变形大；冷变形的回弹能力大成形困难。

要采取措施预防变形。

1.3常温下钛的化学性质稳定，耐腐蚀性强。

当达到熔融状态时，钛能够与周围气态元素氢、氧、氮、碳发生剧烈的化学反应，生成化合物，从而严重地影响焊接接头的力学性能和耐腐蚀性能。

必须采取钨极氩弧焊，并充分氩保护。

1.4铁的存在，会在富铁相区与A相区建立自发电池，产生电偶腐蚀，特别在是焊缝和热影响区会产生“优先腐蚀”；同时铁污染会导致加速吸氢，形成氢脆裂纹。

因此，在焊接中要避免铁的污染。

1.5钛不能与其它金属熔焊，且易形成脆性的金属间化合物，引起焊缝脆化。

2 钛管焊接技术措施为了使钛管焊接能够顺利进行，现场焊接施工中采取的主要技术措施有：妥善的防污染措施、严格的清理措施及有效的惰性气体保护措施。

2.1防污染措施2.1.1准备好实施条件在钛管预制加工和焊接前，就要准备好下列实施条件。

2.1.1.1设置专用场所事先为钛管预制加工与焊接准备好专用场所。

专用场所应设在封闭良好的厂房内，严禁碳钢、低合金钢材料混入，更不许在同一场所加工、焊接。

加工场地应保持清洁、干燥且通风良好。

焊接作业尽量安排在室内进行，需要在室外焊接时应安装接口，要搭设好防风、防雨、防雪设施，以避免自然环境的不利影响。

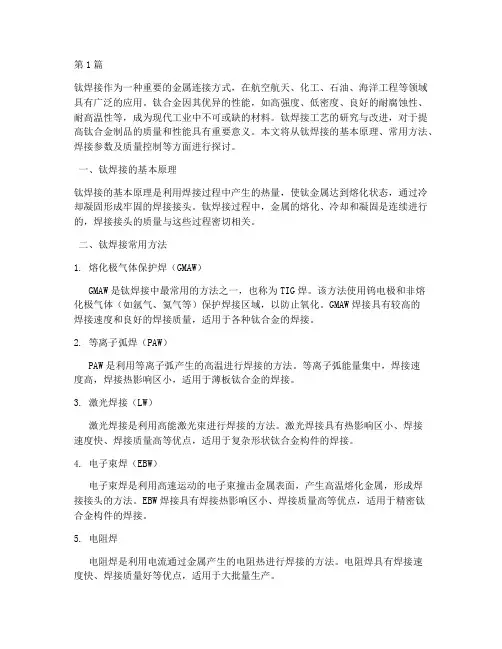

第1篇钛焊接作为一种重要的金属连接方式，在航空航天、化工、石油、海洋工程等领域具有广泛的应用。

钛合金因其优异的性能，如高强度、低密度、良好的耐腐蚀性、耐高温性等，成为现代工业中不可或缺的材料。

钛焊接工艺的研究与改进，对于提高钛合金制品的质量和性能具有重要意义。

本文将从钛焊接的基本原理、常用方法、焊接参数及质量控制等方面进行探讨。

一、钛焊接的基本原理钛焊接的基本原理是利用焊接过程中产生的热量，使钛金属达到熔化状态，通过冷却凝固形成牢固的焊接接头。

钛焊接过程中，金属的熔化、冷却和凝固是连续进行的，焊接接头的质量与这些过程密切相关。

二、钛焊接常用方法1. 熔化极气体保护焊（GMAW）GMAW是钛焊接中最常用的方法之一，也称为TIG焊。

该方法使用钨电极和非熔化极气体（如氩气、氦气等）保护焊接区域，以防止氧化。

GMAW焊接具有较高的焊接速度和良好的焊接质量，适用于各种钛合金的焊接。

2. 等离子弧焊（PAW）PAW是利用等离子弧产生的高温进行焊接的方法。

等离子弧能量集中，焊接速度高，焊接热影响区小，适用于薄板钛合金的焊接。

3. 激光焊接（LW）激光焊接是利用高能激光束进行焊接的方法。

激光焊接具有热影响区小、焊接速度快、焊接质量高等优点，适用于复杂形状钛合金构件的焊接。

4. 电子束焊（EBW）电子束焊是利用高速运动的电子束撞击金属表面，产生高温熔化金属，形成焊接接头的方法。

EBW焊接具有焊接热影响区小、焊接质量高等优点，适用于精密钛合金构件的焊接。

5. 电阻焊电阻焊是利用电流通过金属产生的电阻热进行焊接的方法。

电阻焊具有焊接速度快、焊接质量好等优点，适用于大批量生产。

三、钛焊接参数1. 焊接电流焊接电流是影响焊接质量的关键因素之一。

焊接电流过大，易产生热裂纹；焊接电流过小，则焊接速度慢，焊接接头质量差。

2. 焊接电压焊接电压与焊接电流共同决定了焊接热输入。

焊接电压过高，易产生气孔；焊接电压过低，则焊接接头强度低。

焊接钛合金管施工工艺1. 简介本文档旨在介绍焊接钛合金管的施工工艺。

钛合金管的焊接是一项关键工艺，正确的施工工艺能够确保焊接接头的质量和可靠性。

本文将介绍焊接前的准备工作、焊接参数的选择以及焊接过程的操作要点。

2. 焊接前的准备工作在进行焊接前，需要进行以下准备工作：- 清洁钛合金管表面，确保表面无油污和腐蚀物；- 对焊接部位进行划线和标记，确保焊接位置准确；- 准备焊接设备和工具，包括焊接机、气源和电极等。

3. 焊接参数的选择在选择焊接参数时，应考虑以下因素：- 材料的种类和厚度；- 焊接接头的类型和要求；- 焊接环境和条件。

根据上述因素，选择适当的焊接电流、电压和电极直径等参数，以确保焊接的质量和强度。

4. 焊接过程的操作要点在进行焊接过程时，应注意以下要点：- 控制焊接速度，避免过快或过慢导致焊接质量下降；- 保障焊接接头的质量，避免出现焊缝气孔、夹杂物等缺陷；- 控制焊接温度，避免过高或过低引起焊接变形或脆性断裂现象。

5. 焊后处理焊接完成后，需要进行后续处理工作：- 对焊接接头进行检查和测试，确保焊接质量符合要求；- 如有需要，进行焊接接头的热处理，提高接头的性能和强度；- 对焊接处进行表面处理，以防止腐蚀和损坏。

6. 安全注意事项在进行焊接工作时，应严格遵守以下安全注意事项：- 戴好防护眼镜、手套等个人防护装备；- 确保焊接场所通风良好，避免有害气体积聚；- 严禁将钛合金管与易燃物或火源放置在附近。

7. 总结通过本文介绍的焊接钛合金管施工工艺，可以确保焊接接头的质量和可靠性。

在施工过程中，要注意焊接前的准备工作、焊接参数的选择以及焊接过程的操作要点。

同时，还需要重视焊后处理和安全注意事项，以确保工作的顺利进行。

钛管tig焊接工艺探讨钛管是一种高强度、耐腐蚀性能极好的特种金属材料，广泛应用于航空、化工、海洋等领域。

钛管的加工和焊接技术一直是制约其应用的瓶颈，因此对钛管的焊接工艺研究具有重要的意义。

本文主要探讨钛管TIG焊接工艺的优化和改进。

一、钛管TIG焊接的特点TIG焊接是一种惰性气体保护下的电弧焊接技术，具有焊缝质量高、热影响区小、变形小、气体保护好等优点。

但是由于钛材料的高反射性和高导热性，使得钛管TIG焊接具有一定的难度和挑战性。

在钛管TIG焊接过程中，需要掌握以下几个方面的技术：1、焊接电流的选择：由于钛管导电性能好，需要选择较大的焊接电流，一般在100A-200A之间。

2、气体保护的选择：钛材料对氧气敏感，会在高温下与氧气反应，产生氧化物，从而降低焊缝质量。

因此需要选择惰性气体作为气体保护剂，如氩气、氦气等。

3、焊接速度的控制：钛管的导热性能极强，焊接速度过慢会导致焊缝过宽，焊接速度过快会导致焊缝太窄，影响焊缝质量。

二、钛管TIG焊接工艺的改进1、预热工艺的优化：钛管TIG焊接需要进行预热处理，以提高焊缝质量。

传统的预热方法是采用氧乙炔火焰进行预热，但是这种方法会产生氧化物，对焊缝质量产生不利影响。

因此，可以采用电阻加热的方法进行预热，这种方法可以实现快速、均匀的加热，且不会产生氧化物。

2、焊接电流的控制：钛管TIG焊接需要选择较大的焊接电流，但是过大的电流会使焊缝产生过度熔合和气孔等缺陷。

因此，需要合理控制焊接电流，以保证焊缝质量。

3、气体保护的改进：传统的气体保护剂是氩气或氦气，但是这种气体保护剂对环境污染较大。

因此，可以采用生物降解的气体保护剂，如生物降解气体保护剂、生物降解氧化剂等。

4、焊接速度的控制：钛管的导热性能极强，因此需要合理控制焊接速度，以保证焊缝质量。

一般来说，焊接速度应控制在5-10mm/min 之间。

三、钛管TIG焊接工艺的应用钛管TIG焊接工艺在航空、化工、海洋等领域有着广泛的应用。

钛管道焊接施工方案摘要：本文针对钛管道焊接施工提出一种可行的方案，介绍了钛管道的特点、施工前准备工作、焊接方法、质量控制以及施工注意事项，旨在确保钛管道焊接施工的安全、稳定和高质量。

1.引言钛管道由于其耐腐蚀性、高强度和低密度等特点而广泛应用于化工、航天和航空等领域。

然而，钛及其合金的焊接工艺相对较为复杂，需要采取一系列措施来确保焊接质量。

本文将介绍一种可行的钛管道焊接施工方案。

2.钛管道特点及施工前准备工作2.1钛管道的特点-高强度和低密度：钛管道具有非常高的强度，但相对较轻，方便施工和运输。

-耐腐蚀性：钛管道具有出色的耐腐蚀性，可以在酸、碱和高温环境下使用。

-热导率低：钛管道的热导率相对较低，所以在焊接过程中需要采取措施降低热输入，防止材料变形和氧化。

2.2施工前准备工作-检查钛管道的尺寸和质量：确保钛管道满足设计要求，没有明显的缺陷和损伤。

-清理钛管道表面：利用溶剂或其他适当的方法，清除钛管道表面的污垢和油脂。

-选择合适的焊接材料：根据钛管道的种类和焊接要求，选择适合的焊接材料，如钛焊丝。

-准备焊接设备：保证焊接设备的正常工作，包括焊机、焊接枪和焊接电源等。

3.钛管道焊接方法3.1氩弧焊氩弧焊是钛管道焊接中最常用的方法之一，其优点在于能够得到高质量的焊缝。

在氩弧焊过程中，要注意以下几点：-选择合适的气体保护剂：氩气是最常用的气体保护剂，可以防止焊缝与氧气接触而氧化；-采取避免交叉污染的措施：在氩气管线中加装过滤器，并避免用同一气囊进行焊接和切割；-控制焊接速度和温度：由于钛管道具有低热导率，需要控制焊接速度和温度，防止过热和氧化。

3.2挤压焊挤压焊适用于直径较大的钛管道焊接，其优点在于能够快速实现焊接，并保证焊缝的质量。

在挤压焊过程中，要注意以下几点：-确保管道的末端对齐：管道的末端必须对齐并且平齐，以便实现挤压焊接；-温度控制：挤压焊接需要较高的温度，但要注意不要超过钛管道的熔点温度，以免导致熔焊。

钛管焊接工艺1.1?钛管的设计技术条件与标准设计技术条件?管材及配件材质IN17850?3.7025,3．7035,3．7055．其化学成分如下表：序号材料号牌号钛管焊接是利用惰性气体对焊接区进行有效保护的TiG焊接工艺。

由于钛材具有特殊的物理化学特性，因而其焊接工艺与其它金属存在较大差异。

焊接时必须保证：（1）焊接区金属在250℃以上不受活性气体N，0、H及有害杂质元素C，F e，Mn等的污染。

（2）不能形成粗晶组织。

（3）不能产生较大的焊接残余应力和残余变形。

所以，焊接过程须按合理的工艺，严格按工序质量管理标准，实行全过程的质量控制。

使人、机、料、法各因素均处于良好的受控状态，从而在合理的工期内，保证钛管的焊接质量。

2?材料、设备及工具要求2.1?钛管及配件；应具有制造厂的出厂合格证和质量证明书。

经复验其规格、化学成分、力学性能及供货状态均应符合DIN17850标准的要求。

焊机：采用直流TiG焊机。

焊机应保证优良的工作特性和调节特性，同时配备有完好的电流表和电压表。

?焊炬:采用QS一75°/500型水冷式TiG焊焊炬。

焊炬应具有结构简单，轻巧耐用，枪体严密，绝缘良好，气流稳定，夹钨捧牢固，适合于各种位置焊接的特点。

?氩气输送管；采用半硬质塑料管，不宜用橡胶软管和其它吸湿材料。

使用时应专用，不得与输送其它气体的管相互串用。

氩气管不宜过长，以免压力降过大引起气流不稳,一般不超过30m。

?焊接夹具：用奥氏体不锈钢或铜制管卡兰、锁紧螺栓等组对钛管及配件。

应确保对钛管及配件有一定的夹紧力,以保证轴线一致，间隙均匀合适。

焊接：应在有关标准规定的条件下进行。

?焊接工艺评定在钛管正式施焊前，用φ252×14?TA2管进行焊接性试验，在此基础上进行φ36×4，φ252×14垂直固定及水平固定位置的四项焊接工艺评定。

焊接工艺评定宜在焊接试验室进行。

试验前拟定了与工程施工实际相同的焊接方案，评定原则、要求、方法均按ASME?IX执行。
