串并联电路的断路或短路故障

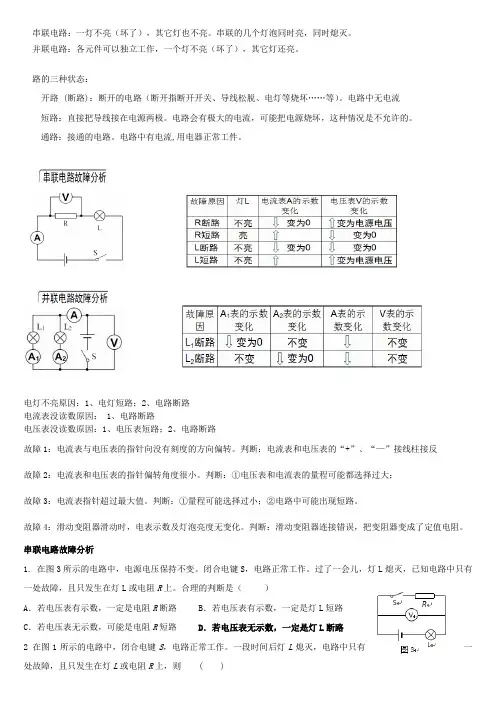

串联电路：一灯不亮（坏了），其它灯也不亮。

串联的几个灯泡同时亮，同时熄灭。

并联电路：各元件可以独立工作，一个灯不亮（坏了），其它灯还亮。

路的三种状态：开路 (断路)：断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）。

电路中无电流短路：直接把导线接在电源两极。

电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。

通路：接通的电路。

电路中有电流,用电器正常工件。

电灯不亮原因：1、电灯短路；2、电路断路电流表没读数原因： 1、电路断路电压表没读数原因：1、电压表短路；2、电路断路故障1：电流表与电压表的指针向没有刻度的方向偏转。

判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；故障3：电流表指针超过最大值。

判断：①量程可能选择过小；②电路中可能出现短路。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器连接错误，把变阻器变成了定值电阻。

串联电路故障分析1. 在图3所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。

合理的判断是（）A．若电压表有示数，一定是电阻R断路B．若电压表有示数，一定是灯L短路C．若电压表无示数，可能是电阻R短路D．若电压表无示数，一定是灯L断路2 在图1所示的电路中，闭合电键S，电路正常工作。

一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则( )A ．若电压表有示数，一定为灯L 短路B ．若电压表无示数，一定为灯L 断路C ．若电压表有示数，一定为电阻R 断路D ．若电压表无示数，一定为电阻R 短路3 在图3所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作。

过了一会儿，灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上。

合理的判断是（ ） A ．若电压表有示数，一定是电阻R 断路 B ．若电压表有示数，一定是灯L 短路 C ．若电压表无示数，可能是电阻R 短路D ．若电压表无示数，一定是灯L 断路4 在图所示的电路中，闭合电键S ，电路正常工作。

串并联电路的断路或短路故障Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】串联电路的断路或短路故障分析判断方法;一、先根据题给条件确定故障是断路还是短路：(1)两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；二、根据第一步再判断哪部分断路或短路。

1、电流表无示数----断路（1）电压表示数为电源电压-------------与电压表并联的电器断路例如：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么分析: 两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有与电压表并联的电器断路L2断路了（2）电压表无示数-------------电压表并联以外电路断路例如：L1与L2串联，电压表V1测L1电压，V2测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：( )A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

解：首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当V1=0,与V1并联的L1不断路，当V2示数很大，则与V2并联的L2断路。

巩固：1、如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是（）A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯口处短路2 、电流表有示数（或变大）-----------短路（1）电压表示数为电源电压（或变大）----------电压表并联以外电路短路例1：在如右图所示电路中，电源电压不变。

闭合开关S，电路正常工作。

过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A．灯L断路 B、灯L短路C、电阻R断路D、电阻R短路例2 、如图所示的电路中，电源电压为6伏。

一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。

会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

（一般不会造成较大的破坏。

）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。

可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。

就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。

若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。

若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。

（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

（四）串联电路的断路或局部短路故障现象如下表： 内容 断路 局部短路 实质某电阻（或导线）变为阻值无穷大。

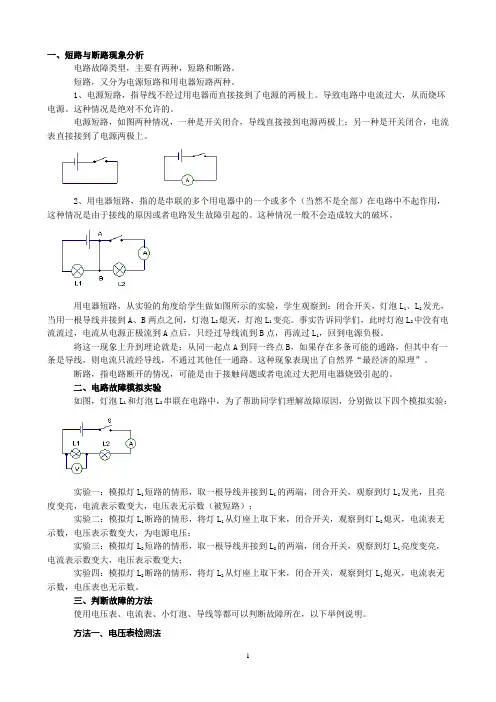

一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。

短路，又分为电源短路和用电器短路两种。

1、电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。

事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。

将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”。

断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。

三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
