剪力图和弯矩图

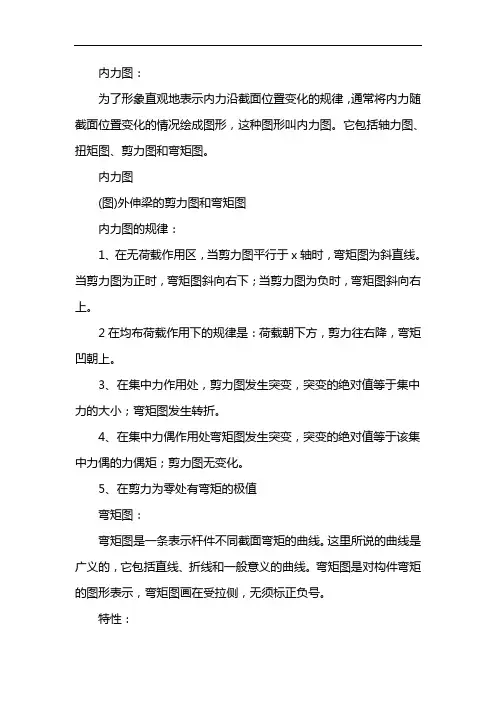

内力图：为了形象直观地表示内力沿截面位置变化的规律，通常将内力随截面位置变化的情况绘成图形，这种图形叫内力图。

它包括轴力图、扭矩图、剪力图和弯矩图。

内力图(图)外伸梁的剪力图和弯矩图内力图的规律：1、在无荷载作用区，当剪力图平行于x轴时，弯矩图为斜直线。

当剪力图为正时，弯矩图斜向右下；当剪力图为负时，弯矩图斜向右上。

2在均布荷载作用下的规律是：荷载朝下方，剪力往右降，弯矩凹朝上。

3、在集中力作用处，剪力图发生突变，突变的绝对值等于集中力的大小；弯矩图发生转折。

4、在集中力偶作用处弯矩图发生突变，突变的绝对值等于该集中力偶的力偶矩；剪力图无变化。

5、在剪力为零处有弯矩的极值弯矩图：弯矩图是一条表示杆件不同截面弯矩的曲线。

这里所说的曲线是广义的，它包括直线、折线和一般意义的曲线。

弯矩图是对构件弯矩的图形表示，弯矩图画在受拉侧，无须标正负号。

特性：弯矩图的绘制主要有两个关键点：一是要准确画出曲线的形状，即确定弯矩图的图形特征：二是确定曲线的位置，即在已知曲线的形状、大小之后确定平面曲线的位置，这就要求先确定曲线上任意两点的位置，此处所指两点的位置即指某两个截面处的弯矩值。

可见，弯矩图的绘制主要指完成以下两项工作：（1）确定图形特征及特征值；（2）得出某两个截面处的弯矩值。

基础：1、熟悉单跨梁在各种荷载独立作用下的弯矩图特征：比如悬臂梁在一个集中荷载作用下．其弯矩图的特征是一个直角三角形；悬臂梁在均布荷载作用于全长上时，其弯矩图为一个曲边三角形等。

单跨梁在一种荷载作用下的弯矩图。

2、杆件某段两端点弯矩值的确定杆件某段两端点弯矩值一般有下面三种情况：（1）无铰梁段：一般要先算出粱段两端截面处的弯矩值。

（2）梁段中间有一个铰：因已知无外力偶矩的铰处弯矩为零，只须另算一处截面的弯矩即可。

（3）梁段中间有两个铰：这两铰处的弯矩都为零，可直接按简支梁弯矩图特征画出弯矩图。

轴，。

以表(a)(c)（1）（2） （3）≤ (4) 以剪力图是平行于轴的直线。

段的剪力为正，故剪力图在轴上方；段剪力为负，故剪力图在轴之下，如图8-12(b )所示。

由式（2）与式（4）可知，弯矩都是的一次方程，所以弯矩图是两段斜直线。

根据式（2）、（4）确定三点，， ，由这三点分别作出段与段的弯矩图，如图8-12(c )。

例8-4 简支梁受集度为的均布载荷作用，如图8-13(a )所示，作此梁的剪力图和弯矩图。

图8-13解 （1）求支反力 由载荷与支反力的对称性可知两个支反力相.即（2）列出剪力方程和弯矩方程 以梁左端为坐标原点，选取坐标系如图所示。

距原点为的任意横截面上的剪力和弯矩分别为x C l x AC x BC x x 0=x 0)(=x M a x =l Fabx M =)(l x =0)(=x M AC BC AB q A x解 （1）求支反力 由静力平衡方程，得（2）列剪力方程和弯矩方程 由于集中力作用在处，全梁内力不能用一个方程来表示，故以为界，分两段列出内力方程段0＜≤ (1)0≤＜ (2)段 ≤＜ (3)≤≤(4) （3） 画剪力图和弯矩图 由式（1）、（3）画出剪力图，见图8-14(b )；由式（2）（4）画出弯矩图，见图8-14(c )。

二、弯矩、剪力与分布载荷集度之间的微分关系在例8-4中，若将的表达式对取导数，就得到剪力。

若再将的∑=0)(x M A ∑=0)(x M B m C C AC l mF x F A Q ==)(x a xl m x F x M A ==)(x a BC l mF x F A Q ==)(a x l mx l mm x F x M A -=-=)(a x l )(x M x )(x F Q )(x F Q表达式对取导数，则得到载荷集度。

这里所得到的结果，并不是偶然的。

实际上，在载荷集度、剪力和弯矩之间存在着普遍的微分关系。

现从一般情况出发加以论证。
