清式斗拱篇

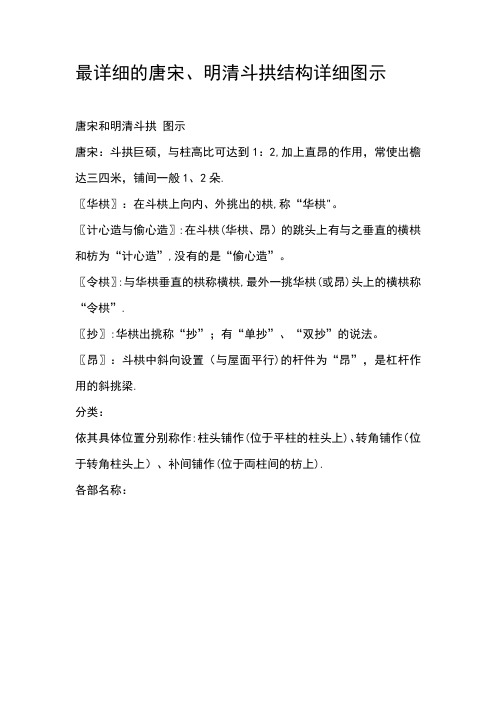

最详细的唐宋、明清斗拱结构详细图示唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2,加上直昂的作用，常使出檐达三四米，铺间一般1、2朵.〖华栱〗：在斗栱上向内、外挑出的栱,称“华栱"。

〖计心造与偷心造〗:在斗栱(华栱、昂）的跳头上有与之垂直的横栱和枋为“计心造”,没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”.〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。

〖昂〗：斗栱中斜向设置（与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁.分类：依其具体位置分别称作:柱头铺作(位于平柱的柱头上)、转角铺作（位于转角柱头上）、补间铺作(位于両柱间的枋上).各部名称：斗拱名称：“Ｘ抄Ｘ下昂"是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定:“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作,出五跳为之八铺作"；一朵最小的斗栱应挑出四层、一跳的四层是固定的层,即栌斗、栱、耍头、衬方头.斗拱的计数单位是“铺作”，如一朵单抄（或单昂）斗栱有：一的栌斗,一个华拱（或昂），一个耍头，一个衬方头,计四铺作。

每增加一个构件，即加一铺作,以此类推.双抄双下昂为七铺作，双抄三下昂为八铺作，等等。

单杪四铺作（一：栌斗、二:栱、三：耍头、四:衬方头)：单杪单昂五铺作:单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（?）以上,出檐变短，大约一米，斗拱变密,平身科多达4-—8朵，明次稍间不同。

〖翘〗（宋称“华栱”):略似弓形,与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜.〖耍头〗:昂之上，切与昂平行大小相近的直木；（或挑尖梁头）分类：因其所在建筑物部位的不同:〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上.依据形式的不同可分为：一斗二升对麻叶和一斗三升等简单的，翘昂式的，品字的（每昂)，还有一种溜金斗拱，是清皇宫，祭坛等重要地方才可用。

最全斗栱构件详解斗栱是中国建筑中特有的构件，是屋顶与屋身立面的过度，也是中国古代木结构或仿木构建筑中最有特色的部分。

斗栱还是封建社会中森严等级制度的象征和重要建筑的尺度衡量标准，多用在较高级的官式建筑和皇家建筑中。

斗栱主要由水平放置的斗、升和矩形的栱及斜放的昂等构件组成的。

本期小编带大家好好了解斗栱各类构件。

斗口清代带斗栱的建筑，部位与构件尺寸是以“斗口”为基本模数的，其实也是以“斗栱”作为建筑尺度衡量标准。

斗口就是斗栱的坐斗（最下层的斗）上用来按瓜栱和头层翘（“翘”，也就是宋代时的华栱）的十字形的卯口。

斗斗是斗栱中承托栱、昂的方形木块，因状如旧时量米的斗而得名。

栱栱是矩形断面的短枋木，外形略似弓，有瓜栱、万栱、厢栱等之别。

升栱的两端、介于上下两层栱之间的承托上层枋或栱的斗形木块，叫做升，实际是一种小斗。

昂昂位于斗栱前后中线，且向前后纵向伸出贯通斗栱的里外跳，前端有尖斜向下，尾则向上伸至屋内。

翘“翘”是清式名称，也是斗栱的构件之一，“翘”的形象与栱相同，但方向与栱不同。

清式斗栱中的栱是横向的、向左右延伸的矩形短木，而翘是纵向的、向前后伸出并翘起的短木，因前后翘起而得名“翘”。

其实，“翘”在宋代时也是一种栱，名为“华栱”、也叫“抄栱”。

坐斗在一朵或一攒斗栱的最下层，直接承托正心瓜栱和头翘或头昂的斗，叫做“坐斗”，也叫“大斗”。

栌斗坐斗在宋代时称为“栌斗”。

十八斗在翘或昂的两端的上部，用来承托着上一层翘、昂或栱的斗，叫做“十八斗”。

十八斗的形状与坐斗相同，但比坐斗小。

因为它的长度的一点八斗口，相当于宋代“材”制度的十八分，所以叫做“十八斗”。

交互斗交互斗是宋代斗栱构件名称，也就是清代斗栱中十八斗。

平盘斗平盘斗是斗的一种，多用在角科斗栱中，一般没有斗耳，用来承托两个方向的栱或宝瓶。

斗耳斗耳是斗上面突出的部分，它的形象类似倒置的短腿小桌子的桌腿，下面平的一层类似桌面的为斗底。

斗耳的高度是斗高的五分之二。

唐宋、明清斗拱结构图示及专有名词释义唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。

〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。

〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。

〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。

〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。

分类：依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。

各部名称：斗拱名称：“Ｘ抄Ｘ下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。

斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。

每增加一个构件，即加一铺作，以此类推。

双抄双下昂为七铺作，双抄三下昂为八铺作，等等。

单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：单杪单昂五铺作：单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（？）以上，出檐变短，大约一米，斗拱变密，平身科多达4--8朵，明次稍间不同。

〖翘〗(宋称“华栱”)：略似弓形，与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜。

〖耍头〗：昂之上，切与昂平行大小相近的直木；(或挑尖梁头)分类：因其所在建筑物部位的不同：〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上。

古建筑营造技术解刨图之斗拱（二）接上回，我们来说七踩重昂平身科斗拱第三层。

在这一层，斗件、拱件比第二层翻了一倍。

有四个拱件，八个斗件。

在斗拱的檐面，横向安装着三个拱件，正中位置是正心万拱，正心万拱两侧是单才瓜拱。

在斗拱的山面，纵向安放着一个拱件—头昂，它扣着檐面的三个拱件。

在正心万拱两侧安放两个槽升子。

单才瓜拱两侧安放三才升。

昂的前后安放十八斗。

接下来我们就一一单独介绍。

正心万拱，源自宋式慢拱，确切的说，宋式斗拱在这一层的这个位置应为壁内慢拱。

宋《营造法式》说：‘五曰慢拱。

或谓之“肾拱”。

施之于泥道、瓜子拱之上。

其长九十二分’。

清式正心万拱的比例继承了宋式的慢拱，为九点二斗口。

单才瓜拱，宋式斗拱中称为瓜子拱。

宋《营造法式》说：‘三曰瓜子拱。

施于跳头。

、、、其长七十二分’。

明清斗拱中的单才瓜拱按比例比较相对短一些，为六点二斗口长。

安放位置与作用和瓜子拱相当。

头昂，这是清式重昂斗拱中的叫法，单昂斗拱中就称为昂。

在宋式斗拱中叫下昂，宋式斗拱中的昂在形状、安装方式与功能上和清昂有较大的差异，需要一定的篇幅的对比说明，在此暂且不提。

我们在北京常看到的主要是清式昂和明式昂，明式昂可能偏多。

把两个摆在一起，就能看出它们的昂嘴在外形上是有区别的。

上图左为明式昂，右为清式昂。

在这一层正心万拱上的两个槽升子和第二层中的相同，就不再介绍了。

三才升，源自宋式斗拱中的散斗。

宋《营造法式》说：‘四曰散斗。

亦谓之“小斗”，或谓之“顺桁斗”，又谓之“骑互斗”。

施之于拱两头。

横开口，两耳，以广为面。

、、、其长十六分，广十四分。

’在这里我理解，施与拱两头的应是“小斗”，“顺桁斗”。

清式三才升的长宽相等,为一点四斗口。

十八斗，宋式斗拱中叫做“骑互斗”。

十八斗宽一点四斗口，长一点八斗口，在垂直于开口一侧开有和昂的接触槽。

七踩重昂平身科斗拱第四层有五个拱件，九个斗件，和一个斗拱附属件-正心枋。

在这一层中，第一次出现了枋件正心枋，它被安放在斗拱檐面的正中。

唐宋和明清斗拱图示唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。

〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。

〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂) 头上的横栱称“令栱”。

〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。

〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。

分类：依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。

各部名称：斗拱名称：“Ｘ抄Ｘ下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。

斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。

每增加一个构件，即加一铺作，以此类推。

双抄双下昂为七铺作，双抄三下昂为八铺作，等等。

单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：单杪单昂五铺作：单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头（双抄双下昂七铺作）、补间佛光寺转角铺作（双抄三下昂八铺作）：明清：昂变为装饰作用的假昂，斗拱变小，与柱高比1：8（？）以上，出檐变短，大约一米，斗拱变密，平身科多达4--8朵，明次稍间不同。

〖翘〗(宋称“华栱”)：略似弓形，与建筑物立面垂直；〖昂〗：翘之向外端加长，并下斜。

〖耍头〗：昂之上，切与昂平行大小相近的直木；(或挑尖梁头)分类：因其所在建筑物部位的不同：〖柱头科〗在柱顶上；〖平身科〗在柱间额枋上；〖转角科〗在屋角柱头上。

依据形式的不同可分为：一斗二升对麻叶和一斗三升等简单的，翘昂式的，品字的（每昂），还有一种溜金斗拱，是清皇宫，祭坛等重要地方才可用。

斗栱是中国建筑中特有的构件，还是封建社会中森严等级制度的象征和重要建筑的尺度衡量标准。

斗栱主要由水平放置的斗、升和矩形的栱及斜放的昂等构件组成的。

本期推送就为大家逐一拆解各个斗拱构件。

斗口清代带斗栱的建筑，部位与构件尺寸是以“斗口”为基本模数，其实也是以“斗栱”作为建筑尺度衡量标准。

斗口就是斗栱的坐斗（最下层的斗）上用来按瓜栱和头层翘（“翘”，也就是宋代时的华栱）的十字形的卯口。

千万不要错过|有人一一拆解了斗拱构件，带你看斗拱结构斗斗是斗栱中承托栱、昂的方形木块，因为状如量米的斗而得名。

栱矩形断面的短枋木，外形略似弓，有瓜栱、万栱、厢栱等种类。

升栱的两端、介于上下两层栱之间的承托上层枋或栱的斗形木块，叫做升，实际是一种小斗。

昂昂位于斗栱前后中线，且向前后纵向伸出贯通斗栱的里外跳，前端有尖斜向下，尾则向上伸至屋内。

翘“翘”是清式名称，“翘”的形象与栱相同，但方向与栱不同。

清式斗栱中的栱是横向的、向左右延伸的矩形短木，而翘是纵向的、向前后伸出并翘起的短木，因前后翘起而得名“翘”。

其实，“翘”在宋代时也是一种栱，名为“华栱”、也叫“抄栱”。

坐斗在一朵或一攒斗栱的最下层，直接承托正心瓜栱和头翘或头昂的斗，叫做“坐斗”，也叫“大斗”。

栌斗坐斗在宋代称“栌斗”。

十八斗在翘或昂两端的上方，承托上一层翘、昂或栱的斗，叫做“十八斗”。

十八斗的形状与坐斗相同，但比坐斗小。

因为它的长度的一点八斗口，相当于宋代“材”制度的十八分，故而叫“十八斗”。

交互斗交互斗是宋代斗栱构件名称，也就是清代斗栱中十八斗。

平盘斗平盘斗是斗的一种，多用在角科斗栱中，一般没有斗耳，用来承托两个方向的栱或宝瓶。

斗耳斗耳是斗上面突出的部分，它的形象类似倒置的短腿小桌子的桌腿，下面平的一层类似桌面的为斗底。

斗耳的高度是斗高的五分之二。

宋代时也称斗耳为“耳”。

由昂在角科45°斜线上，与耍头齐平的昂，叫做“由昂”。

本图是清式单翘单昂五踩角科斗栱中的由昂。
