梁刚度放大系数在结构设计中取值

关于pkpm新版本中梁刚度系数放大的问题，新版本中是这样表述的：而旧版本中是这样表述的：
我认为新版本这样写，是更加完善，更加准确的写法；
先说一下旧版本的计算问题所在
在旧版本中，存在这样的问题，就是同样一根框架梁，截面尺寸、跨度一样的前提下，被次梁分割下就会发现，主梁的刚度放大系数差距很大了，如图所示：
就会发现框架梁被多个次梁分割成一小段一小段的时候，刚度放大系数变小了，我认为这样是不符合实际的，梁的刚度放大系数跟次梁分割不分割是没有关系的，框架梁是一根整体的，而pkpm在计算的时候，次梁的分割会在框架梁上形成一个个的节点，这样导致框架梁的刚度放大系数分成几段来计算，由规范的表格可以知道，框架梁的刚度放大系数跟三个方面有关系，分别为梁的计算跨度、梁的净距、楼板的厚度，旧版中的pkpm中来计算的时候，是
把梁分段来计算的，这样导致一个完整的框架梁被分成了几小段，导致计算跨度减小，导致梁的刚度放大系数减小，这样会导致整个结构的刚度减小，总之会导致地震剪力的减小，并且位移角会增加5%作用，地震剪力墙会减小7%左右，总之来说旧版本中的这个问题，是需要我们在特殊构件补充定义里去修改被分割后的框架梁的刚度放大系数，以下是截图
修改完之后，这样才符合实际的结构工作情况，那么问题来了，以前没有注意这个问题的时候，房子也不是没有倒塌吗，那是因为没有发生大震或者中震，并且我们知道混凝土的构件设计的时候，安全储备是很大的，我们看下混凝土与钢筋的设计值和标准值就明白了；
好了，正是pkpm发现了这个问题的所在，故而在新版本中将此项改为了梁刚度放大系数按主梁计算，也就是不考虑次梁，也就避免了以上的问题，所以我认为这个改善是很有必要的。

以上观点仅供参考，不足或者错误之处敬请批评。

-----------2016年12月7日。

YJK计算参数(-注释)20171011SATWE结构计算中的参数选取一、总信息..............................................1、结构体系根据实际情况填写。

该参数直接影响整体指标统计、构件内力调整、构件设计等内容。

2、结构材料信息: 根据实际情况确定3、地下室层数：指与上部结构同时进行内力分析的地下室部分的层数。

该参数对结构整体分析与设计有重要影响，无地下室时填0，有地下室时根据实际情况填写。

4、嵌固端所在层号： MQIANGU= 1嵌固端所在层号主要用于设计，如按《抗震规范》6.1.14.3.2条对梁、柱钢筋进行调整；按《高规》3.5.5.2条确定刚度比限值；地震组合下的设计内力调整；底部加强区起始位置等方面。

软件默认嵌固层号=地下室层数，如果在基础顶嵌固，则该参数填0，如果修改了地下室层号，1；对钢结构或大型体育场馆类（指没有严格的标准楼层概念）结构应选一次性加载。

10、风荷载计算信息：一般计算方式。

一般计算方式：软件先求出某层X、Y方向水平风荷载外力FX、FY，然后根据该层总节点数计算每个节点承担的风荷载值，再根据该楼层刚性楼板信息计算该刚性板块承担的总风荷载值并作用在板块质心；如果是弹性节点，则直接施加在该节点上，最后进行风荷载计算；11、地震力计算信息：计算水平地震作用12、生成绘等值线用数据选中该参数之后，后处理中的“等值线”才有数据，用来画墙、弹性楼板、转换梁以及框架梁转连梁的应力等值线。

二、计算控制信息..............................................1、水平力与整体坐标夹角该参数为地震作用、风荷载计算时的X正向与结构整体坐标系下X轴的夹角，逆时针方向为正，单位为度。

改变该参数时，地震作用和风荷载计算时的X正向将发生改变，进而影响与坐标系方向有关的统计结果，如风荷载计算时的迎风面宽度、风荷载、地震作用计算时的层外力、层间剪力、层间位移、层刚度等指标。

一、一般情况下模拟施工加载取模拟施工加载3比较符合逐层施工的实际情况。

模拟施工加载2则可以更合理的给基础传递荷载。

复杂结构设计人员可以指定施工顺序。

二、修正后的大体风压一般就是荷载规范规定的大体风压，对于沿海和强风地带对风荷载敏感的建筑可以在此基础上放大10%~20%，门刚中则规定按放大5%采用。

3、对于高度大于150M的高层混凝土建筑才要验算风振舒适度。

结构阻尼比取0.01~0.02，程序缺省0.02。

4、侧刚计算方式：一种简化计算法，计算速度快，但应用范围有限，当概念有弹性楼板或有不与楼板相连的构件时（如错层结构、空旷的工业厂房、体育馆等）用此法会有必然误差；总刚计算方式：精度高，适用范围广，计算量大。

对于没有概念弹性楼板且没有不与楼板相连构件的工程，两种方式结果一样。

（以下转贴）“刚性楼板”的适用范围：绝大多数结构只要楼板没有特别的减弱、不持续，都可采用这个假定。

相关注意：由于“刚性楼板假定”没有考虑板面外的刚度，所以可以通过“梁刚度放大系数”来提高梁面外弯曲刚度，以弥补面外刚度的不足。

一样原因，也可通过“梁扭矩折减系数”来适当折减梁的设计扭矩。

“弹性板6 ”的适用范围：所有的工程都可采用。

相关注意：由于已经考虑楼板的面内、面外刚度，则梁刚度不宜放大、梁扭矩不宜折减。

板的面外刚度将承担一部份梁柱的面外弯矩，而使梁柱配筋减少。

此时结构分析时间大大增加。

“弹性板3 ”的适用范围：需要保证楼板平面内刚度超级大，外刚度承担荷载，不使梁柱配筋减少，以保证梁柱设计的安全度。

“如厚板转换层中的厚板，板厚达到1m以上。

而面外刚度则需要按实际考虑。

相关注意：一般在厚板转换层不设梁，或用等代梁，并注意上下部轴线差别产生的传力问题。

“弹性膜”的适用范围：仅适用于梁柱结构，设计时不使楼板面相关注意：不能用于“板柱结构”。

设计时可以进行梁的刚度放大和扭矩折减。

（弹性楼板6：考虑楼板的面内刚度和面外刚度，采用壳单元．原则上适用于所有结构，但采用弹性楼板6计算时，楼板和梁一路承担面外弯矩，计算结果中梁的配筋小了，而楼板承担面外弯矩，计算的配筋又未考虑．另外计算工作量大．因此该模型仅适用于板柱结构；弹性楼板3：考虑楼板的面内刚度无穷大，并考虑楼板的面外刚度．适用于厚板转换层；弹性膜：考虑面内刚度，面外刚度为零．采用膜剪切单元．弹性板由用户人工指定，但对于斜屋面，若是没有指定，程序会缺省为弹性膜，用户可以指定为弹性板6或弹性膜，不允许概念为刚性板或弹性板3）五、按照高规（JGJ 3-2021）第3.7.3条注，抗震设计时SATWE计算结果中楼层层间最大位移与层高之比的限值可不考虑偶然偏心的影响。

盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：一般选择“全国”。

分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比适宜选用剪切刚度比。

在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

9、加强层所在层号：人工指定。

根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。

10、底框层数：用于框支剪力墙结构。

高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用于有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

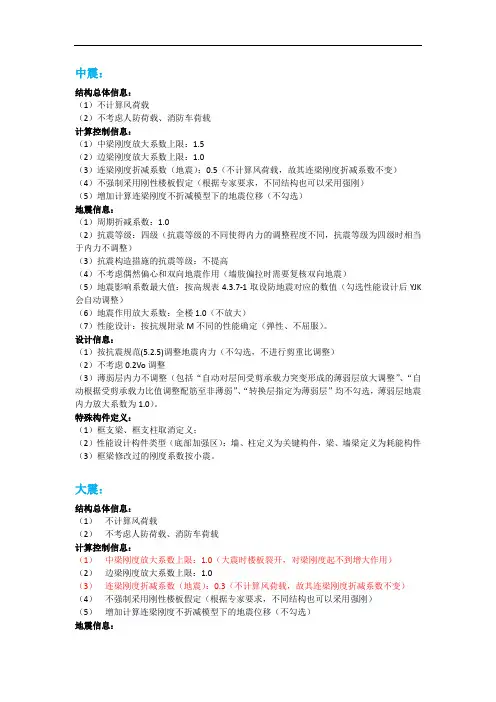

中震：结构总体信息：（1）不计算风荷载（2）不考虑人防荷载、消防车荷载计算控制信息：（1）中梁刚度放大系数上限：1.5（2）边梁刚度放大系数上限：1.0（3）连梁刚度折减系数（地震）：0.5（不计算风荷载，故其连梁刚度折减系数不变）（4）不强制采用刚性楼板假定（根据专家要求，不同结构也可以采用强刚）（5）增加计算连梁刚度不折减模型下的地震位移（不勾选）地震信息：（1）周期折减系数：1.0（2）抗震等级：四级（抗震等级的不同使得内力的调整程度不同，抗震等级为四级时相当于内力不调整）（3）抗震构造措施的抗震等级：不提高（4）不考虑偶然偏心和双向地震作用（墙肢偏拉时需要复核双向地震）（5）地震影响系数最大值：按高规表4.3.7-1取设防地震对应的数值（勾选性能设计后YJK 会自动调整）（6）地震作用放大系数：全楼1.0（不放大）（7）性能设计：按抗规附录M不同的性能确定（弹性、不屈服）。

设计信息：（1）按抗震规范(5.2.5)调整地震内力（不勾选，不进行剪重比调整）（2）不考虑0.2Vo调整（3）薄弱层内力不调整（包括“自动对层间受剪承载力突变形成的薄弱层放大调整”、“自动根据受剪承载力比值调整配筋至非薄弱”、“转换层指定为薄弱层”均不勾选，薄弱层地震内力放大系数为1.0）。

特殊构件定义：（1）框支梁、框支柱取消定义；（2）性能设计构件类型（底部加强区）：墙、柱定义为关键构件，梁、墙梁定义为耗能构件（3）框梁修改过的刚度系数按小震。

大震：结构总体信息：（1）不计算风荷载（2）不考虑人防荷载、消防车荷载计算控制信息：（1）中梁刚度放大系数上限：1.0（大震时楼板裂开，对梁刚度起不到增大作用）（2）边梁刚度放大系数上限：1.0（3）连梁刚度折减系数（地震）：0.3（不计算风荷载，故其连梁刚度折减系数不变）（4）不强制采用刚性楼板假定（根据专家要求，不同结构也可以采用强刚）（5）增加计算连梁刚度不折减模型下的地震位移（不勾选）地震信息：（1）特征周期：根据高规表4.3.7-2查到的特征周期按4.3.7条规定再增加0.05s；（2）周期折减系数：1.0（3）抗震等级：四级（抗震等级的不同使得内力的调整程度不同，抗震等级为四级时相当于内力不调整）（4）抗震构造措施的抗震等级：不提高（5）不考虑偶然偏心和双向地震作用（墙肢偏拉时需要复核双向地震）（6）地震影响系数最大值：按高规表4.3.7-1取罕遇地震对应的数值（勾选性能设计后YJK 会自动调整）（7）地震作用放大系数：全楼1.0（不放大）（8）性能设计：按高规第3.11节不同的性能水准确定。

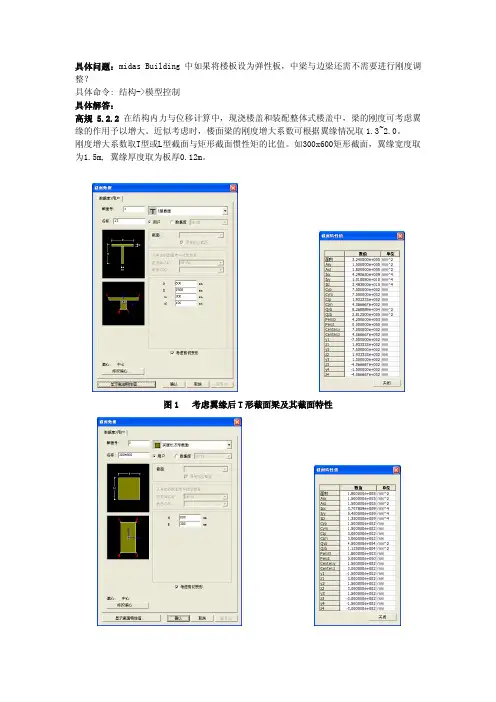

具体问题：midas Building中如果将楼板设为弹性板，中梁与边梁还需不需要进行刚度调整？具体命令: 结构->模型控制具体解答：高规5.2.2在结构内力与位移计算中，现浇楼盖和装配整体式楼盖中，梁的刚度可考虑翼缘的作用予以增大。

近似考虑时，楼面梁的刚度增大系数可根据翼缘情况取1.3~2.0。

刚度增大系数取T型或L型截面与矩形截面惯性矩的比值。

如300x600矩形截面，翼缘宽度取为1.5m, 翼缘厚度取为板厚0.12m。

图1 考虑翼缘后T形截面梁及其截面特性图2 不考虑翼缘时矩形截面梁及其截面特性截面抗弯惯性矩增大系数=I yy1/I yy2=1.018x1010/5.4x109=1.885，也就是考虑楼板作为翼缘对梁的刚度放大作用，中梁的刚度放大系数大概要取为1.885左右。

在结构帮的第二期里边，我们也讲过，程序对中梁和边梁刚度的判别，是根据梁两侧的楼板类型来进行的。

表1 中梁与边梁的自动识别之所以对于两侧均为弹性板或一侧为弹性板另一侧为刚性板时的情况不识别为中梁，一侧为弹性板一侧无板时不识别为边梁，基本的出发点是由于弹性板与刚性板相比，其具有面外刚度。

整体分析时，尽管楼板并不参与，但其荷载与刚度会凝聚到周端的梁上，所以分析时已经考虑了楼板对于梁刚度的放大作用。

但包括midas Building在内的所有结构分析软件，建模时梁单元与板单元都是轴线对齐，如下图所示。

图3 模型中梁单元与板单元布置图以截面为300*600梁为例，其抗弯刚度为112bh3=112x300x(600)3=5.4x109mm4而楼板的平面外刚度，取翼缘宽度为1.5m, 112bh3=112x1500x(120)3=2.16x108mm4，梁刚度为楼板刚度的25倍，因而楼板对梁的刚度影响非常有限。

测试模型如下图所示：图4 简单框架模型（不设梁刚度调整系数）恒载作用下弯矩图：图5 恒载作用下弯矩图两种情况的结果基本接近。

盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：一般选择“全国”。

分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比适宜选用剪切刚度比。

在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

9、加强层所在层号：人工指定。

根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。

10、底框层数：用于框支剪力墙结构。

高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用于有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

结构整体信息1、结构体系：按实际情形填写。

2、结构材料信息：按实际情形填写。

3、结构所在地域：一样选择“全国”。

分为全国、上海、广东，别离采纳中国国家标准、上海地域规程和广东地域规程。

B类建筑和A类建筑选项只在坚决加固版本中才可选择。

4、地下室层数：概念与上部结构整体分析的地下室层数，依如实际情形输入，无那么填0。

5、嵌固端所在层号：（P219~224）抗规条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

若是地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；若是不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的阻碍、是不是为地下室等）无关，因此在计算侧向刚度比是宜选用剪切刚度比。

在YJK中的结果文件中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，显现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。

若是地下室各层都不知足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层，需要人工指定。

关于高位转换的判定，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判定，是不是为3层或3层以上转换。

9、增强层所在层号：人工指定。

依照《高规》、《抗规》条并结合工程实际情形填写。

10、底框层数：用于框支剪力墙结构。

高规11、施工模拟加载层步长：一样默许1.12、恒活荷载计算信息：（P66）1）一样不许诺不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采纳的是整体刚度分层加载模型，该模型应用与各类类型的下传荷载的结构，但不利用与有吊柱的情形；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，减弱了竖向荷载按刚度的重分派，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

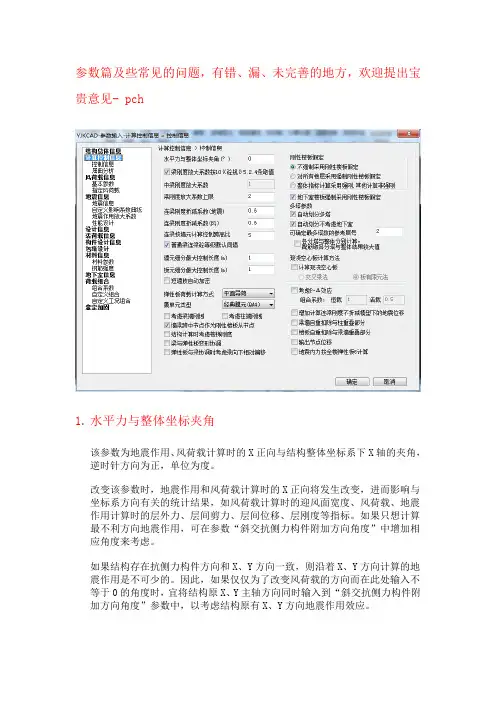

参数篇及些常见的问题，有错、漏、未完善的地方，欢迎提出宝贵意见- pch1.水平力与整体坐标夹角该参数为地震作用、风荷载计算时的X正向与结构整体坐标系下X轴的夹角，逆时针方向为正，单位为度。

改变该参数时，地震作用和风荷载计算时的X正向将发生改变，进而影响与坐标系方向有关的统计结果，如风荷载计算时的迎风面宽度、风荷载、地震作用计算时的层外力、层间剪力、层间位移、层刚度等指标。

如果只想计算最不利方向地震作用，可在参数“斜交抗侧力构件附加方向角度”中增加相应角度来考虑。

如果结构存在抗侧力构件方向和X、Y方向一致，则沿着X、Y方向计算的地震作用是不可少的。

因此，如果仅仅为了改变风荷载的方向而在此处输入不等于0的角度时，宜将结构原X、Y主轴方向同时输入到“斜交抗侧力构件附加方向角度”参数中，以考虑结构原有X、Y方向地震作用效应。

常见问题Q1：有不利地震的角度，是填在斜交抗侧力构件附加方向角度还是水平力与整体坐标夹角？A：一般只要填在斜交抗侧力构件附加方向角度，除非要考虑风的方向。

2.梁刚度放大系数取值《高规》5．2．2 在结构内力与位移计算中，现浇楼盖和装配整体式楼盖中，梁的刚度可考虑翼缘的作用予以增大。

近似考虑时，楼面梁刚度增大系数可根据翼缘情况取1.3～2.0。

对于无现浇面层的装配式楼盖，不宜考虑楼面梁刚度的增大。

《混凝土规范》5.2.4条规定：“对现浇楼盖和装配整体式楼盖，宜考虑楼板作为翼缘对梁刚度和承载力的影响。

梁受压区有效翼缘计算宽度b_f^’可按表5.2.4所列情况中的最小值使用；也可采用梁刚度增大系数法近似考虑，刚度增大系数应根据梁有效翼缘尺寸与梁截面尺寸的相对比例确定。

”常见问题Q1：按混规5.2.4计算时放大系数的上限一般给多少？A：软件默认是2。

但具体多少根据实际工程确定，跟计算跨度和板厚的关系比较大，如下图Q2：L0的取值是节点间的距离？A2：不是的，取的是梁跨3.连梁刚度折减详见F1帮助文档常见问题Q1：地震，风，恒活可以折多少？A1：地震，一般看具体工程了，取0.6，0.7左右风，一般是取1.0恒活软件默认是不折的4.连梁按墙元计算控制跨高比目前软件支持两种建模方式输入连梁，一种是先输入连梁左右墙肢，再将连梁按普通梁输入；另一种是先输入一片墙，再在墙上开洞生成墙梁。

混凝土容重：27 自重荷载有利的情况下25夹角：与地震作用有关裙房层数：此参数是为了确定裙房的抗震等级，及主楼哪一层加强抗震措施转换层层号：为确定底部加强部位，转换层上下刚度比的计算和内力调整嵌固端所在层号：？地下室层数：确定底部加强区范围和内力调整。

地下室与上部共同分析时，程序中的相对刚度：0，3，5？墙元细分最大控制长度：与分析精度略有影响，默认 2 敏感的工程可以稍微去小一点1.5或者1对所有楼层强制采用刚性楼板假定：位移比，周期是用，而计算构件时需要弹性假定。

假定刚性楼板时，需要采取必要的措施保证楼板平面的整体刚度。

（因为有时楼板洞口较大是，对抗侧刚度较小的构件位移和内力将相对与刚性楼板假定加大。

因此可以采用加大钢筋。

）强制刚性楼板假定是保留弹性楼板外刚度：？墙梁跨中结点作为刚性楼板从节点：？地震作用计算信息：一般选水平地震力，当满足相应的规范时需加上竖向地震力。

（悬臂，大跨度）风荷载信息地面粗糙程度：A海，沙漠B乡村C市区D较高房屋的市区风压：一般0.4（50年一遇不小于0.3）结构基本周期：框架（0.08~1）N风荷载作用下结构的阻尼比：？风荷载效应放大系数：？舒适度验算风压：（按10年一遇算）？舒适度验算结构阻尼比（按10年一遇）？考虑风振影响：？体型系数：矩形民用房屋按程序默认地震信息规则性：若选不规则，那么第二轮计算时严格按照实际情况。

分组，烈度，场地类别：按实际情况查表取得。

抗震等级：6度，《24，框架结构所以抗震等级四级抗震构造措施的抗震等级：？中震（或大震）设计：？考虑偶然偏心，考虑双向地震作用：各类建筑结构的地震作用都应符合规范。

扭转反应：与质量和刚度的规则与否有关----1·质量与刚度分布明显不均匀，不对称时应计算双向水平地震作用下的扭转影响。

2·当计算双向地震作用时可不考虑质量偶然偏心的影响，计算单向地震作用时应考虑偶然偏心的影响。

3·质量与刚度分布规则是选择考虑偶然偏心，不均匀是选择双向地震4·结构中提供的位移比超过1.2倍时可认为质量与刚度分布不均匀。

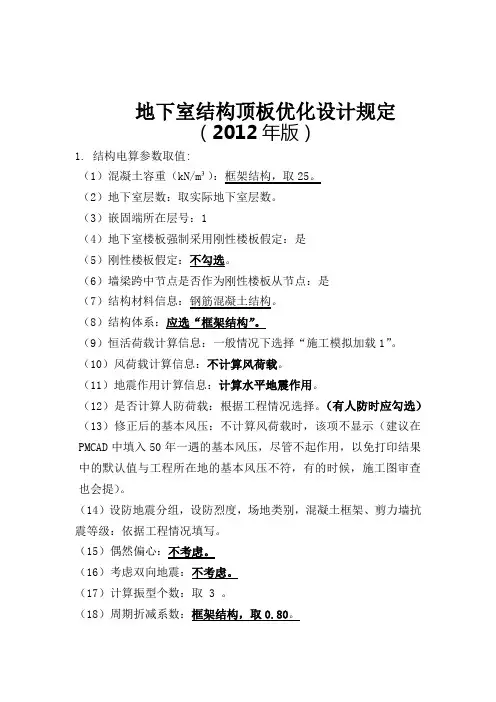

地下室结构顶板优化设计规定（2012年版）1. 结构电算参数取值:（1）混凝土容重（kN/m³）：框架结构，取25。

（2）地下室层数：取实际地下室层数。

（3）嵌固端所在层号：1（4）地下室楼板强制采用刚性楼板假定：是（5）刚性楼板假定：不勾选。

（6）墙梁跨中节点是否作为刚性楼板从节点：是（7）结构材料信息：钢筋混凝土结构。

（8）结构体系：应选“框架结构”。

（9）恒活荷载计算信息：一般情况下选择“施工模拟加载1”。

（10）风荷载计算信息：不计算风荷载。

（11）地震作用计算信息：计算水平地震作用。

（12）是否计算人防荷载：根据工程情况选择。

（有人防时应勾选）（13）修正后的基本风压：不计算风荷载时，该项不显示（建议在PMCAD中填入50年一遇的基本风压，尽管不起作用，以免打印结果中的默认值与工程所在地的基本风压不符，有的时候，施工图审查也会提）。

（14）设防地震分组，设防烈度，场地类别，混凝土框架、剪力墙抗震等级：依据工程情况填写。

（15）偶然偏心：不考虑。

（16）考虑双向地震：不考虑。

（17）计算振型个数：取 3 。

（18）周期折减系数：框架结构，取0.80。

（19）特征周期：一般为默认值；当地质勘察报告中提供的特征周期与规范中不一致时，按地质勘察报告中的特征周期输入(不能采用程序中的默认值)。

（20）按中震（或大震）设计：不考虑。

（21）斜交抗侧力构件方向附加地震数及相应角度：有斜交抗侧力构件的结构，当与主轴的相交角度大于15°时，应分别计算各抗侧力构件方向的水平地震作用，程序允许最多5组多方向地震，附加地震数可在0-5之间取值，并填入相应的角度值，该角度是与X轴正方向的夹角，逆时针方向为正。

无斜交抗侧力构件的结构，该项附加地震数填为0。

当为圆、弧形平面或多边形时，可直接填入5组角度，分别为15、30、45、60、75度。

最不利地震方向：SATWE可以自动计算出最不利地震作用方向角，并在WZQ.OUT中输出，当方向角为±16～74度时，应在“斜交抗侧力构件方向”中输入相应角度并重新计算。

结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：一般选择“全国"。

分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程.B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。

5、嵌固端所在层号：（P219~224）抗规6。

1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。

在YJK中的结果文件wmass。

out中，剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。

如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0.6、与基础相连构件最大底标高：7、裙房层数:程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室),例如:地下室3层,地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层,需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算,即以（转换层所在层号—嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

9、加强层所在层号：人工指定。

根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写.10、底框层数:用于框支剪力墙结构.高规10.211、施工模拟加载层步长：一般默认1。

一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数，【高规5.6.1】设计使用年限为50年时取1.0，设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数，【高规5.2.3】在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8，现浇框架梁端负弯矩调幅系数可取为0.8~0.9（一般取为0.85），且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、保护层厚度，【砼规8.2.1】中有详细规定（新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度）。

4、框架的抗震等级，【抗规6.1.2】中有详细规定（表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级，甲、乙类建筑应提高一度查表6.1.2确定其抗震等级，但抗震设防烈度为9度时，乙类建筑的抗震等级应按特一级采用，甲类建筑应采取更有效的抗震措施，丁类建筑允许降低一度采取抗震措施，但已为6度时不应再降低）。

5、抗震构造措施和抗震等级，【抗规3.3.2】建筑场地为1类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施，对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

（1类场地时，丁类建筑抗震构造措施也可降低一度同丙类；2类场地时，甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施，丙类建筑按本地区抗震设防烈度采取抗震构造措施，丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施；3、4类场地时，甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施，丙类建筑7度半和8度半分别按8度9度采取抗震构造措施，丁类建筑7度和8度分别按6度7度采取抗震构造措施）。

6、计算振型个数，【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%（振型数应为3的倍数，与结构的自由度有关，所选振型数不应大于结构的自由度，当结构按侧刚模型分析时，每层的刚性楼板有三个自由度，总自由度为3n，当按总刚模型分析时，每个节点有两个自由度，总自由度为2mn）。

结构设计注意问题近来校审大家做的一些工程的图纸发现了一些问题，为了避免以后同类问题的出现，根据我自己的一些工作心得、体会，参考一些设计规范资料、图纸，总结出工程结构人员在设计中的注意事项，现在说出来供大家参考！也欢迎大家批评、指教。

结构设计人员在设计中应注重概念设计，重视结构的选型，平、立面布置的规则性，择优选用抗震和抗风性能好且经济合理的结构体系,加强构造措施。

在抗震设计中，应保证结构的整体抗震性能，使整个结构具有必要的承载力、刚度和延性。

应该讲概念设计在初步设计阶段特别重要，设计中不能陷入只凭计算机软件计算的误区，不要盲目的依赖结构软件计算结果。

结构抗震概念设计的目标是使整体结构能发挥耗散地震能量的作用，避免结构出现敏感的薄弱部位，地震能量的耗散仅集中在极少数薄弱部位，导致结构过早破坏。

现有抗震设计方法的前提之一是假定整个结构能发挥耗散地震能量的作用，在此前题下，才能以多遇地震作用进行结构计算、构件设计并加以构造措施，或采用动力时程分析进行验算，试图达到罕遇地震作用下结构不倒塌的目标。

对一个结构并非设计得越刚强越好，一个好的设计应该是“结构刚度、承载力、延性、经济性完美的综合”。

要做好结构设计，我们的设计人员应掌握以下基本要求：1、配合建筑专业拟定结构布置方案2、估计各结构构件的截面尺寸3、对建筑设计方案及时指出其中结构受力不利的薄弱环节，以便修改4、熟悉结构主要构件的构造措施5、掌握机算也要能手算6、熟记不同类型建筑不同部位的设计荷载7、熟记常用强度等级的砼及钢筋的设计强度值8、熟记各种规格钢筋截面积根据建设部要求，2003年1月1日起全面执行新规范，相应的89系列规范废止。

为正确理解、有效执行各有关2000系列规范，提出以下要点，请结构设计人员予以注意：一、一般规定;1、结构设计总说明应注明工程结构型式，设计使用年限，安全等级，抗震设防分类，抗震设防烈度及抗震等级，场地土类别，地基基础设计等级，选用的建筑构件材料，应注明规格、型号、性能等技术指标，其质量必须符合国家标准的要求。

pkpm参数选取（一）总信息1）水平力与整体坐标夹角（度）一般情况下取默认值0度，当结构平面比较复杂，L型或Y型或结构平面不规则时，可按0，45度分别输入计算，再看程序算出的最大地震力方向（周期振型地震力输出文件第一项），输入该角度重新计算，按三个角度计算结果的最大值配筋。

2）混凝土容重（KN/m3）一般情况下取混凝土容重25 KN/m3，考虑墙体抹灰、装修等荷载，应大于25 KN/m3，不同结构形式取值不同，可按如下参考，框架结构：26 KN/m3，框剪结构：27 KN/m3，剪力墙结构：28 KN/m3。

3）钢材容重（KN/m3）一般采用默认值78 KN/m3，如考虑装修饰面荷载可酌情增加。

4）裙房层数按实际情况取，无裙房时取0。

此项必须填写，以便确定剪力墙底部加强区高度及裙房的抗震等级。

层数可按建筑图所画层数填写，包含地下室层数。

5）转换层所在层号按PMCAD楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层，转换层所在层号应填入5。

6）嵌固端所在层号这里的嵌固端指上部结构的计算嵌固端，注意嵌固端和嵌固端所在层号的区别，当地下室顶板作为嵌固部位时，那么嵌固端所在层为地上一层，即地下室层数+1；而如果在基础顶面嵌固时，嵌固端所在层号为1。

程序缺省的嵌固端所在层号为“地下室层数+1”，如果地下室层数修改了，注意嵌固端所在层号是否需相应修改，判断嵌固端位置应由设计人自行完成。

7）地下室层数一般按实际情况填写，此参数对计算时回填土对结构的约束作用，风荷载计算，内力组合控制高度，底层内力调整，剪力墙底部加强区高度及地下室外墙设计等均有影响。

8）墙元细分控制最大长度（m）一般可取1.0，结构分析时，墙元细分为一系列的小壳元，为保证分析精度而给的限值。

9）对所有楼板采用刚性楼板假定为避免由于局部振动的存在而影响结构位移比等参数的计算，所以在计算周期位移等指标时勾选此项，在计算内力和配筋时不选用，特别是错层结构，有跃层柱或定义了弹性板和弹性模的结构，都不勾选。

盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：一般选择“全国”。

分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比适宜选用剪切刚度比。

在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

9、加强层所在层号：人工指定。

根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。

10、底框层数：用于框支剪力墙结构。

高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用于有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

盈建科各种参数设置盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：⼀般选择“全国”。

分为全国、上海、⼴东，分别采⽤中国国家规范、上海地区规程和⼴东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输⼊，⽆则填0。

5、嵌固端所在层号：（P219~224）抗规条：地下室结构的楼层侧向刚度不宜⼩于相邻上部楼层侧向刚度的2倍。

如果地下室⾸层的侧向刚度⼤于其上⼀层侧向刚度的2倍，可将地下⼀层顶板作为嵌固部位；如果不⼤于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度⼤于上部结构⼀层的2倍。

由于剪切刚度⽐的计算只与建筑结构本⾝的特性有关，与外界条件（如回填⼟的影响、是否为地下室等）⽆关，所以在计算侧向刚度⽐适宜选⽤剪切刚度⽐。

在YJK中的结果⽂件中，剪切刚度是RJX1、RJY1，可从地下⼀层逐层计算与地上⼀层的剪切刚度⽐，出现⼤于2或四舍五⼊⼤于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满⾜嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最⼤底标⾼：7、裙房层数：程序不能⾃动识别裙房层数，需要⼈⼯指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填⼊7。

8、转换层所在层号：应按楼层组装中的⾃然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填⼊5。

程序不能⾃动识别转换层，需要⼈⼯指定。

对于⾼位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进⾏判断，是否为3层或3层以上转换。

9、加强层所在层号：⼈⼯指定。

根据《⾼规》、《抗规》条并结合⼯程实际情况填写。

10、底框层数：⽤于框⽀剪⼒墙结构。

⾼规11、施⼯模拟加载层步长：⼀般默认1.12、恒活荷载计算信息：（P66）1）⼀般不允许不计算恒活荷载，也较少选⼀次性加载模型；2）模拟施⼯加载⼀模式：采⽤的是整体刚度分层加载模型，该模型应⽤与各种类型的下传荷载的结构，但不使⽤于有吊柱的情况；3）按模拟施⼯⼆：计算时程序将竖向构件的轴向刚度放⼤⼗倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴⼒⽐较均匀，传给基础的荷载更为合理。

梁刚度放大系数与t形截面配筋 以梁刚度放大系数与T形截面配筋为标题

梁的刚度是指梁在受力下的变形程度，而梁刚度放大系数是用来表示在梁的截面内增加钢筋配筋时，对梁的刚度的影响程度。本文将探讨T形截面配筋对梁的刚度放大系数的影响。

我们需要了解T形截面的特点。T形截面是一种常见的梁截面形式，它由一根主梁和一根翼缘组成。主梁负责承受主要的弯曲力，而翼缘则起到加强和稳定梁截面的作用。

在设计梁的过程中，通常需要考虑梁的刚度。梁的刚度与其截面的形状、尺寸以及材料的弹性模量有关。当梁的截面尺寸变大或者材料的弹性模量增加时，梁的刚度也会相应增大。

接下来，我们来看一下T形截面配筋对梁刚度放大系数的影响。在T形截面中，我们可以通过增加翼缘的配筋来增加梁的刚度。翼缘的配筋可以增加梁截面的承载能力，从而提高梁的刚度。

然而，需要注意的是，增加翼缘的配筋并不是无限制的。过多的配筋可能导致梁的截面变得过于复杂，不仅增加了施工难度，还可能导致配筋的效果不佳。因此，在设计中需要合理选择翼缘的配筋量，以达到最佳的梁刚度放大系数。

除了翼缘的配筋之外，还可以通过其他方法来增加梁的刚度。例如，在梁的底部增加厚度适当的钢板，或者在梁的侧面增加加劲肋等。这些方法都可以有效地增加梁的刚度，提高梁的承载能力。

总结起来，T形截面配筋可以对梁的刚度放大系数产生重要影响。适当增加翼缘的配筋量可以有效提高梁的刚度，增加梁的承载能力。然而，需要注意的是，在设计中需要合理选择配筋量，避免过度配筋造成的问题。此外，还可以通过其他方法来增加梁的刚度，以满足设计要求。

在实际工程中，设计师需要根据具体的梁的使用条件和设计要求来确定合适的配筋方案。通过合理的设计和计算，可以有效地提高梁的刚度和承载能力，确保梁在使用过程中的安全可靠性。

通过本文的探讨，我们对T形截面配筋对梁的刚度放大系数的影响有了更深入的了解。在梁的设计过程中，合理选择配筋量和采用其他增加刚度的方法，可以提高梁的承载能力，满足工程要求。这对于建筑结构的安全性和稳定性具有重要意义。
