研究变电站二次继电保护设计方法及问题

继电保护技术在变电站二次典型设计分析摘要国家电网综合改造中，二次继电保护改造工程在原有机电保护的配置原则和组屏方面的基础上，无论从技术上，还是优化配置上都有了很大的完善和提高。

本文从继电保护技术在二次典型设计的依据和过程出发，阐述了二次继电保护技术工程设计与原有技术相比的差别和进步，对提高电力设备运行的稳定性和安全性有重大的意义。

关键词继电保护；二次典型设计；配置原则；变压器；母线配置中图分类号tm77 文献标识码a 文章编号1674-6708（2012）78-0147-02随着经济的飞速发展，全国的用电量的不断的增加，原有的电力设备因为投入运行的时间过于长久，严重的陈旧老化已经不能满足日益增加的用电量。

供电故障的增加和供电的不稳定性等问题急待改善。

全国各地电网开始进行二次继电保护系统的改造，旨在提高电网设备的稳定的安全的运行，提高供电的可靠性。

1各地区变电站原有继电保护技术的状况和差异全国各省电网间变电站继电保护的技术水平要求、配置原则、组屏方案等各个方面都具有很大的不同。

这种差异性主要因为全国各个地区的运行方式和调度要求不同而产生。

这些差异不仅给继电保护的运行带来不便，而且对整个国家电网的管理和维护都带来了较大的问题。

这种差异性具体表现在以下方面。

1.1 保护的配置和组屏的差异在主变压器保护配置上，保护屏的配置数量就有较大差异。

华东地区电网配置两面保护屏，而东北和华中电网配置三面，华北地区大多要配置四面保护屏。

每面保护屏的电气量保护和操作箱的配置也有差异。

在220kv线路保护上，东北和华东华北电网主要采用每回220kv线路保护运用一面操作屏和两面保护屏。

但华中和东北电网中的少数每回220kv线路保护运用两面屏。

东北电网直接将失灵启动装置和分相操作箱以及电压切换箱配置于一面保护屏，而川渝电网却将其分配于两面保护屏。

对220kv母线和断路器失灵保护上，母线保护大多配置两套。

东北华中电网在断路器失灵保护上多独立的组屏保护，而其它地区基本不单独配置失灵保护。

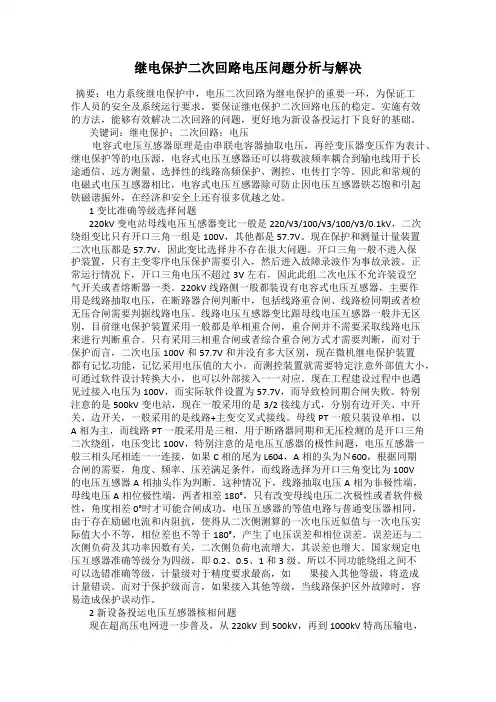

继电保护二次回路电压问题分析与解决摘要：电力系统继电保护中，电压二次回路为继电保护的重要一环，为保证工作人员的安全及系统运行要求，要保证继电保护二次回路电压的稳定。

实施有效的方法，能够有效解决二次回路的问题，更好地为新设备投运打下良好的基础。

关键词：继电保护；二次回路；电压电容式电压互感器原理是由串联电容器抽取电压，再经变压器变压作为表计、继电保护等的电压源，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、测控、电传打字等。

因此和常规的电磁式电压互感器相比，电容式电压互感器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

1变比准确等级选择问题220kV变电站母线电压互感器变比一般是220/√3/100/√3/100/√3/0.1kV，二次绕组变比只有开口三角一组是100V，其他都是57.7V。

现在保护和测量计量装置二次电压都是57.7V，因此变比选择并不存在很大问题。

开口三角一般不进入保护装置，只有主变零序电压保护需要引入，然后进入故障录波作为事故录波。

正常运行情况下，开口三角电压不超过3V左右，因此此组二次电压不允许装设空气开关或者熔断器一类。

220kV线路侧一般都装设有电容式电压互感器，主要作用是线路抽取电压，在断路器合闸判断中，包括线路重合闸、线路检同期或者检无压合闸需要判据线路电压。

线路电压互感器变比跟母线电压互感器一般并无区别，目前继电保护装置采用一般都是单相重合闸，重合闸并不需要采取线路电压来进行判断重合。

只有采用三相重合闸或者综合重合闸方式才需要判断，而对于保护而言，二次电压100V和57.7V和并没有多大区别，现在微机继电保护装置都有记忆功能，记忆采用电压值的大小。

而测控装置就需要特定注意外部值大小，可通过软件设计转换大小，也可以外部接入一一对应。

现在工程建设过程中也遇见过接入电压为100V，而实际软件设置为57.7V，而导致检同期合闸失败。

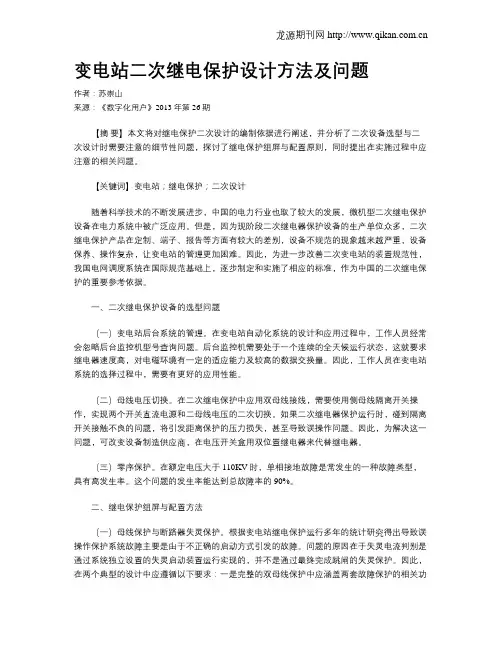

变电站二次继电保护设计方法及问题作者：苏崇山来源：《数字化用户》2013年第26期【摘要】本文将对继电保护二次设计的编制依据进行阐述，并分析了二次设备选型与二次设计时需要注意的细节性问题，探讨了继电保护组屏与配置原则，同时提出在实施过程中应注意的相关问题。

【关键词】变电站；继电保护；二次设计随着科学技术的不断发展进步，中国的电力行业也取了较大的发展，微机型二次继电保护设备在电力系统中被广泛应用。

但是，因为现阶段二次继电器保护设备的生产单位众多，二次继电保护产品在定制、端子、报告等方面有较大的差别，设备不规范的现象越来越严重，设备保养、操作复杂，让变电站的管理更加困难。

因此，为进一步改善二次变电站的装置规范性，我国电网调度系统在国际规范基础上，逐步制定和实施了相应的标准，作为中国的二次继电保护的重要参考依据。

一、二次继电保护设备的选型问题（一）变电站后台系统的管理。

在变电站自动化系统的设计和应用过程中，工作人员经常会忽略后台监控机型号查询问题。

后台监控机需要处于一个连续的全天候运行状态，这就要求继电器速度高，对电磁环境有一定的适应能力及较高的数据交换量。

因此，工作人员在变电站系统的选择过程中，需要有更好的应用性能。

（二）母线电压切换。

在二次继电保护中应用双母线接线，需要使用侧母线隔离开关操作，实现两个开关直流电源和二母线电压的二次切换。

如果二次继电器保护运行时，碰到隔离开关接触不良的问题，将引发距离保护的压力损失，甚至导致误操作问题。

因此，为解决这一问题，可改变设备制造供应商，在电压开关盒用双位置继电器来代替继电器。

（三）零序保护。

在额定电压大于110KV时，单相接地故障是常发生的一种故障类型，具有高发生率。

这个问题的发生率能达到总故障率的90%。

二、继电保护组屏与配置方法（一）母线保护与断路器失灵保护。

根据变电站继电保护运行多年的统计研究得出导致误操作保护系统故障主要是由于不正确的启动方式引发的故障。

110kV变电站电气二次部分设计分析摘要：现今，我国电网的规模随着经济的快速发展而扩大，变电站数量规模都在不断增大，特别是110kV变电站，为我国电力的安全输送提供了基础。

110kV变电站的安全运行离不开自动化的建设与管理，而保障110kV变电站安全稳定运行的关键就是主要电气设备的继电保护装置，变电站在设计过程中重要的构成就是电气的二次部分设计以及继电保护，本文主要对110kV变电站电气二次部分设计进行详细的分析。

关键词：110kV变电站；电气；二次部分；设计；分析现阶段，为实现智能电网全覆盖，广东省全面开展电网建设工作。

110kV变电站作为主要工程，直接影响着电网运行的质量，因此加强相关技术的研究，有着必要性。

电气二次部分是变电站功能实现的重要部分，需要从设计到施工全过程，做好质量把控，以确保电网运行的安全稳定性。

1.110kV变电站的重要性在供电系统中,变电站主要是起到转换的作用,它能够把供电站中的电流通过分解电压的方式进行向各个分支系统输入。

这个环节对整个供电系统来说是重中之重,所以工作人员必须要做好变电系统的安全保护工作。

变电站的主要运作流程是通过把供电系统输出的总电量分别由支路平均分配的方式输送出去,这样做的好处是减少线路输送电量不均而造成的线路由于承受不住电压产生的压力而发生破损现象。

如果这样的事故发生会对居民的生命财产造成损失,变电站的又一好处是它可以减少在电压运输过程中产生的损耗率,最大程度上保证了电量运输的效果。

由此看来,变压器对供电系统来说是不可或缺的一部分。

在人们的日常生活当中经常用到的电压是110kV模式的,所以这种模式的变电站可以说是随处可见的。

正因为它的这种普遍性与人们的生活密不可分,我们的相关工作人员更应该把设备的基础工作做好,保证其质量的同时还要保障它的工作效率。

在快速发展的今天,我们必须以人民的需求为最高的服务宗旨。

2.对110kV变电站电气一次部分的设计分析在进行110kV变电站电气一次部分设计时，要选择110kV变电站主电气设备，进行型号以及参数的统计，首先要统计主变压器的基本参数，通过对主变压器的型号、额定电压与容量、连接的组别、空载以及负载下的损耗、空载的电流、阻抗的高低、高中以及中低电压。

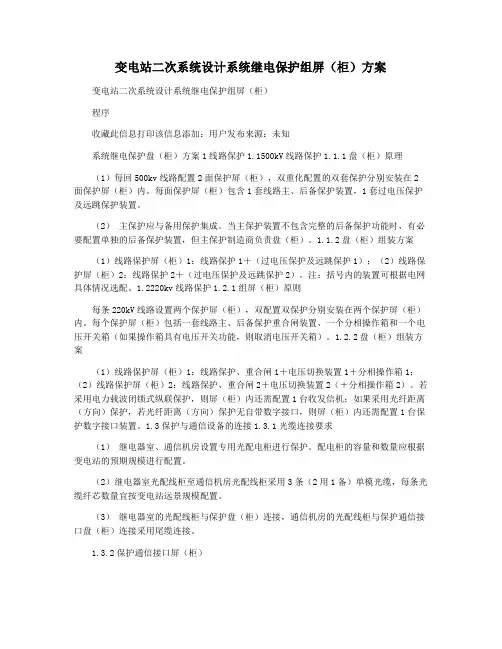

变电站二次系统设计系统继电保护组屏（柜）方案变电站二次系统设计系统继电保护组屏（柜）程序收藏此信息打印该信息添加：用户发布来源：未知系统继电保护盘（柜）方案1线路保护1.1500kV线路保护1.1.1盘（柜）原理（1）每回500kv线路配置2面保护屏（柜），双重化配置的双套保护分别安装在2面保护屏（柜）内。

每面保护屏（柜）包含1套线路主、后备保护装置，1套过电压保护及远跳保护装置。

（2）主保护应与备用保护集成。

当主保护装置不包含完整的后备保护功能时，有必要配置单独的后备保护装置，但主保护制造商负责盘（柜）。

1.1.2盘（柜）组装方案（1）线路保护屏（柜）1：线路保护1＋（过电压保护及远跳保护1）；（2）线路保护屏（柜）2：线路保护2＋（过电压保护及远跳保护2）。

注：括号内的装置可根据电网具体情况选配。

1.2220kv线路保护1.2.1组屏（柜）原则每条220kV线路设置两个保护屏（柜），双配置双保护分别安装在两个保护屏（柜）内。

每个保护屏（柜）包括一套线路主、后备保护重合闸装置、一个分相操作箱和一个电压开关箱（如果操作箱具有电压开关功能，则取消电压开关箱）。

1.2.2盘（柜）组装方案（1）线路保护屏（柜）1：线路保护、重合闸1＋电压切换装置1＋分相操作箱1；（2）线路保护屏（柜）2：线路保护、重合闸2＋电压切换装置2（＋分相操作箱2）。

若采用电力载波闭锁式纵联保护，则屏（柜）内还需配置1台收发信机；如果采用光纤距离（方向）保护，若光纤距离（方向）保护无自带数字接口，则屏（柜）内还需配置1台保护数字接口装置。

1.3保护与通信设备的连接1.3.1光缆连接要求（1）继电器室、通信机房设置专用光配电柜进行保护。

配电柜的容量和数量应根据变电站的预期规模进行配置。

（2）继电器室光配线柜至通信机房光配线柜采用3条（2用1备）单模光缆，每条光缆纤芯数量宜按变电站远景规模配置。

（3）继电器室的光配线柜与保护盘（柜）连接，通信机房的光配线柜与保护通信接口盘（柜）连接采用尾缆连接。

浅谈变电站继电保护二次回路作业安全技术措施摘要：继电保护装置对电网的安全运行具有重要作用。

当电力设备出现故障时，继电保护装置会及时采取应对措施，切断故障，避免损失的进一步扩大。

继电保护检修作业是保障继电保护装置正常运行的重要一环，然而在继电保护二次回路检修作业过程中存在很多危险因素。

电力系统中时常发生因检修作业而导致继电保护装置误动作的人为因素事件，严重影响电网的安全稳定运行。

本文以变电站主接线为3/2接线方式的继电保护为例，针对继电保护二次回路作业中出现的典型问题进行分析，提出了相应的预防处理措施。

关键词：变电站；继电保护；二次回路；安全技术措施引言近年来，继电保护二次回路检修作业引发的人为因素事故事件时有发生，而继电保护装置误动作会严重影响电网的安全稳定运行。

因此，充分分析继电保护二次回路检修作业存在的风险，从技术控制措施和管理控制措施两方面进行深入探讨，对提高继电保护检修水平，避免人为事故具有重要意义。

一、继电保护的原理及主要作用电力系统在发生故障后，通常伴随电流增大、电压降低、电流与电压之间相位角改变、测量阻抗改变、产生负序电流等变化，继电保护根据电力系统发生故障前后电气物理量变化的特征为基础来构成[1]。

保护动作原理是基于电力系统故障等非正常运行情况引起的物理变化而建立的继电保护动作数学模型，通常包含故障量测量、故障逻辑判断、隔离执行指令几个部分。

继电保护主要实现功能为：正确、及时切除系统中的故障点，避免故障在整个电力系统蔓延，保证非故障系统的正常运行；及时向运行维护人员反应非正常的电气量特征及设备，提示运行维护人员进行处理。

二、继电保护不正确动作典型原因分析在继电保护系统检修、故障处理、设备改造等作业中，涉及大量的二次回路作业，容易发生人为责任事件。

继电保护二次回路作业人为因素事故事件通常由以下原因导致：误动（误碰）电流、电压、跳闸出口回路，定值误整定，安措执行不到位，设备运维不良，仪器仪表使用不当。

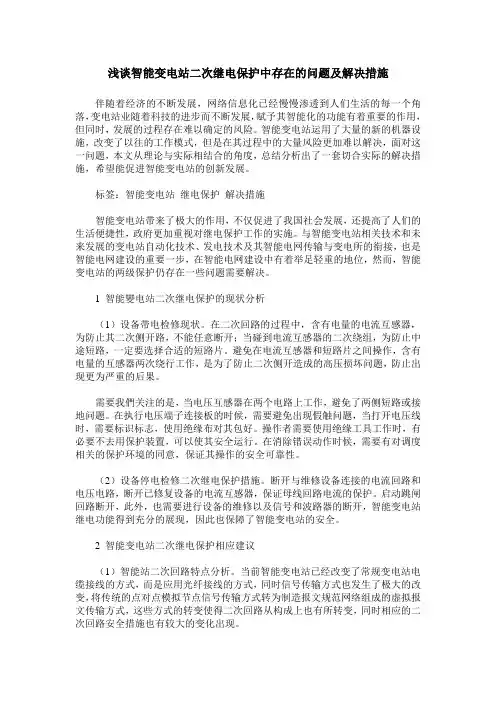

浅谈智能变电站二次继电保护中存在的问题及解决措施伴随着经济的不断发展，网络信息化已经慢慢渗透到人们生活的每一个角落，变电站业随着科技的进步而不断发展，赋予其智能化的功能有着重要的作用，但同时，发展的过程存在难以确定的风险。

智能变电站运用了大量的新的机器设施，改变了以往的工作模式，但是在其过程中的大量风险更加难以解决，面对这一问题，本文从理论与实际相结合的角度，总结分析出了一套切合实际的解决措施，希望能促进智能变电站的创新发展。

标签：智能变电站继电保护解决措施智能变电站带来了极大的作用，不仅促进了我国社会发展，还提高了人们的生活便捷性，政府更加重视对继电保护工作的实施。

与智能变电站相关技术和未来发展的变电站自动化技术、发电技术及其智能电网传输与变电所的衔接，也是智能电网建设的重要一步，在智能电网建设中有着举足轻重的地位，然而，智能变电站的两级保护仍存在一些问题需要解决。

1 智能變电站二次继电保护的现状分析（1）设备带电检修现状。

在二次回路的过程中，含有电量的电流互感器，为防止其二次侧开路，不能任意断开；当碰到电流互感器的二次绕组，为防止中途短路，一定要选择合适的短路片。

避免在电流互感器和短路片之间操作，含有电量的互感器两次绕行工作，是为了防止二次侧开造成的高压损坏问题，防止出现更为严重的后果。

需要我們关注的是，当电压互感器在两个电路上工作，避免了两侧短路或接地问题。

在执行电压端子连接板的时候，需要避免出现假触问题，当打开电压线时，需要标识标志，使用绝缘布对其包好。

操作者需要使用绝缘工具工作时，有必要不去用保护装置，可以使其安全运行。

在消除错误动作时候，需要有对调度相关的保护环境的同意，保证其操作的安全可靠性。

（2）设备停电检修二次继电保护措施。

断开与维修设备连接的电流回路和电压电路，断开已修复设备的电流互感器，保证母线回路电流的保护。

启动跳闸回路断开，此外，也需要进行设备的维修以及信号和波路器的断开，智能变电站继电功能得到充分的展现，因此也保障了智能变电站的安全。

变电站继电保护二次回路隐患排查方法变电站继电保护是保障电力系统安全运行的重要组成部分，而二次回路是继电保护系统的核心部分。

对于变电站继电保护二次回路的隐患排查工作至关重要。

本文将就变电站继电保护二次回路的隐患排查方法进行介绍，以期提高变电站继电保护系统的可靠性和安全性。

变电站继电保护二次回路隐患是指在继电保护系统的二次回路中存在的潜在故障和安全隐患，可能会导致继电保护系统误动作、漏动作或失灵，从而影响电力系统的正常运行。

常见的二次回路隐患包括接线端子松动、接触不良、电缆老化、连接器接触不良、保护装置元件损坏等。

1. 定期巡视检查定期巡视检查是发现和排除二次回路隐患的重要手段之一。

在巡视检查中，要重点检查继电保护设备的各个接线端子、连接器、接触点等部件是否存在松动、氧化、损坏等情况。

还要对二次回路中的电缆、导线、接地装置等进行全面检查，确保其运行正常可靠。

2. 超声波测试超声波测试是一种非常有效的二次回路隐患排查方法。

通过超声波测试仪器可以对继电保护设备的接线端子、连接器等部件进行全面的超声波检测，及时发现可能存在的松动、接触不良、闪络放电等问题，从而预防其可能造成的故障和隐患。

3. 热影像检测热影像检测是利用红外热像仪对继电保护设备的二次回路进行检测。

通过观察热像图可以清晰地发现继电保护设备中存在的接触不良、局部过热等问题，从而及时排除隐患。

热影像检测是一种非常直观和高效的排查方法，能够有效降低继电保护二次回路隐患的风险。

4. 绝缘电阻测试绝缘电阻测试是排查二次回路隐患的重要手段之一。

通过绝缘电阻测试仪器可以对继电保护设备的二次回路进行绝缘电阻测试，及时发现可能存在的绝缘老化、绝缘破损等问题，从而及时加以处理，确保二次回路的安全可靠性。

5. 全面清洁维护全面清洁维护是保证继电保护二次回路安全可靠运行的重要保障。

在维护过程中，对继电保护设备的各个部件进行全面清洁，并对可能存在的松动、腐蚀等问题进行及时处理，确保设备处于良好的运行状态。

变电站PT二次回路运行问题分析及对策近年来交流二次电压回路出现的问题，导致开封公司主变和线路保护装置不正确动作的事件时有发生，并常常伴有大面积停电事故，严重危害了电网的安全运行，是继电保护工作中的一个薄弱环节。

为提高电网安全稳定的水平，本文以二次电压回路的异常事件为例，分析交流二次电压回路暴露的问题并提出对策，希望能引起各级保护人员、运行人员的注意。

1.pt的主要用途(1)将二次回路与高压的一次回路隔离开。

(2)不论其一次额定电压的大小如何，都可得到标准的二次电压。

２．pt的接线方式电力系统的pt接线一般有星形接线、不完全三角形接线、开口三角接线三种方式，但在我局的变电站中，为了取得开口电压而普遍采用开口三角接线即采用单相pt组合或直接用三相五柱式pt。

pt一次线圈接成星形，二次主线圈接成星形，辅助线圈接成开口三角形。

如图1，负荷分别接在an、bn、cn和开口ln端子上，ln端子上的电压与一次系统的三倍零序电压成正比，即三相五柱式电压互感器y0/y0/开口三角形接线电压互感器的变比为ux/√3:100/√3:100v注：计量电压配置单独二次线圈，220kv及以上站，按照《国家电网公司十八项电网重大反事故措施》两套主保护的电压回路宜分别接入电压互感器的不同二次绕组，220kv及以上电压等级pt保护应配置两套二次线圈。

图中就不再画出。

3.继电器室电压回路接线方式按照《国家电网公司十八项电网重大反事故措施》开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。

公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。

己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·imax伏（imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为ka）。

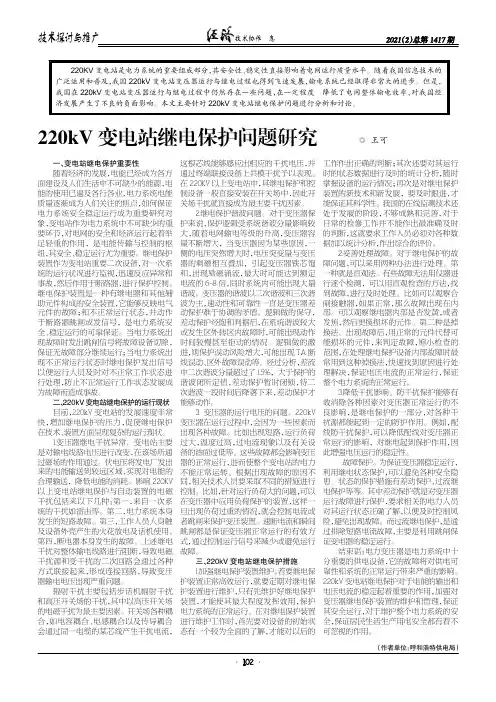

（作者单位：呼和浩特供电局）220kV 变电站继电保护问题研究◎王可一、变电站继电保护重要性随着经济的发展，电能已经成为各方面建设及人们生活中不可缺少的能源，电能的使用已遍及各行各业，电力系统电能质量逐渐成为人们关注的焦点，如何保证电力系统安全稳定运行成为重要研究对象，变电站作为电力系统中不可缺少的重要环节，对电网的安全和经济运行起着举足轻重的作用，是电能传输与控制的枢纽，其安全、稳定运行尤为重要。

继电保护装置作为变电站重要二次设备，对一次系统的运行状况进行监视，迅速反应异常和事故，然后作用于断路器，进行保护控制。

继电保护装置是一种有继电器和其他辅助元件构成的安全装置，它能够反映电气元件的故障；和不正常运行状态，并动作于断路器跳闸或发信号，是电力系统安全、稳定运行的可靠保证。

当电力系统出现故障时发出跳闸信号将故障设备切除，保证无故障部分继续运行；当电力系统出现不正常运行状态时继电保护发出信号以便运行人员及时对不正常工作状态进行处理，防止不正常运行工作状态发展成为故障而造成事故。

二、220kV 变电站继电保护的运行现状目前，220kV 变电站的发展速度非常快，增加继电保护的压力，促使继电保护在技术、装置方面呈现复杂的运行现状。

1.变压器继电干扰异常。

变电站主要是对输电线路电压进行改变，在该场所通过磁场的作用通过。

伏电压将发电厂发出来的电能输送到较远区域，实现对电能的合理输送，降低电能的消耗。

影响220KV 以上变电站继电保护与自动装置的电磁干扰包括来以下几种：第一，来自一次系统的干扰如雷击等。

第二，电力系统本身发生的短路故障。

第三，工作人员人身触及设备外壳产生的火花放电及话机使用。

第四，断电器本身发生的故障。

上述继电干扰对整体输电线路进行阻断，导致电磁干扰源和受干扰的二次回路会通过各种方式联接起来，形成连接回路，导致变压器输电电压出现严重问题。

辐射干扰主要包括步话机幅射干扰和高压开关场的干扰，其中以高压开关场的电磁干扰为最主要因素。

变电站二次回路及继电保护调试方式及其难度分析作者：童成新来源：《科学与财富》2017年第24期摘要：随着科学技术的发展，人们生活水平的提高，人们越来越加大对技术方面的研究，近年来，随着社会经济的快速发展，相关部门对变电站二次回路及继电保护调试方式及其难度分析有了进一步的调查，变电站二次回路、继电保障及其自动仪器为电力体系的重要组成部分，对减少电力体系事故和修理仪器的作用，安全平稳的运营起着至关重要的能力，接下来我们就对变电站二次回路及继电保护调试方式及其难度分析进行探讨研究，希望有关部门能够加大对这方面的重视，并且对提出的建议给予相应的采纳。

关键词：变电站；二次回路；用电的保障；备用设备的互投仪器根据相关部门调查显示，当代的综合自动化变电站可以在综合自动化体系的帮助下，完成数字数据量的输入和传输或者对设备的相关方面进行调试和维护，综合自动化变电站二次调试操作起来比较复杂，所以相关人员为了能够更好的对其运用变进行深入的分析，接下来我们就对其分析进行讨论。

一、变电站二次回路调试（一）准备阶段根据相关调查显示，全面熟悉和掌握变电站系统的设备是非常主要的，例如，（1）保护屏、直流屏、电度表屏等一系列的数量和相关操作。

（2）对于变电站二次回路来说要随时确保主线的运行情况以及工作状态都在正常上。

（3）要能够随时确保二次设备外观正常，例如：接线正常，屏内元件能够保证完好，能够保证他的工作运行状态。

（4）在准备时期要能够保证调试各设备之间的通讯线如果全部装置运行状态良好就可以在后台机上得到装置输送的各个信息。

（5）确保各屏电源接法正确无误，符合相关要求，并且能够逐一上电以保证他的装置的反应正常。

（二）二次回路调试阶段根据相关部门的调查显示，变电站的调试阶段包括很多，例如：一次和二次系统的电缆连接、系统校验和调试保护等系列的功能。

总而言之，保护调试总是和其他方面一起出现，接下来，我们就对变电站二次回路调试内容相关方面进行讨论。

220kV自动化变电站中的电气二次设计摘要：随着电力系统自动化技术的不断发展，220kV自动化变电站成为电力系统中不可或缺的重要环节，其电气二次设计的优化和升级已经成为当前电力系统运行和安全保障的研究热点。

本文旨在对220kV自动化变电站中的电气二次设计进行简单探讨，以满足电网的快速发展需求，并提高变电站的自动化程度和运行安全性。

关键词：220kV；自动化变电站；电气二次设计1.电气二次系统的结构与功能电气二次系统是变电站中的重要组成部分，其主要功能是对于电气信号进行采集、处理、传输和保护。

其结构一般包括采集单元、处理单元、传输单元和保护单元四个部分。

采集单元主要是用于采集各种电气信号，例如变压器、断路器、开关等设备的运行状态信号，以及来自保护装置的信号。

处理单元则对这些采集到的电气信号进行分析、加工处理，生成控制信号，并向传输单元传输。

传输单元则负责电气信号的传输，一般采用数字通讯，例如IEC61850等协议进行标准化传输。

保护单元则是主要用于变电站中各种保护装置的控制和监测，保证电网的稳定运行。

2.220kV自动化变电站中的电气二次设计2.1电气二次系统中的设备选型电气二次系统中设备的选型是设计中的重要环节，选型合适的设备可以提高设备的可靠性和系统的稳定性，延长设备寿命，降低维护费用。

在进行设备选型时，需要仔细考虑以下因素：首先，需要根据系统的实际情况和工作负载量，选取适当容量的设备。

这些设备包括防雷器、电流互感器、电压互感器、保护装置等。

在选取设备容量时，需要根据实际的工况条件，选取合适的安全装置和设备类型。

其次，在设备选用中，还需考虑到设备的稳定性和可靠性问题。

这些设备的稳定性和可靠性直接影响到电气系统的正常运行。

因此，我们需要尽可能选择质量可靠、技术成熟、品牌知名度高的设备，以保证电气系统的稳定性和可靠性。

第三，设备选型还要考虑到设备的安全性和环境因素。

设备的安全性包括保护装置的动作特性、一次设备特性等。

探讨变电站二次接地网及二次接地方式2017年8月至9月期间，云南电网公司组织全网范围内的继电保护专家，对10余座220kV及以上变电站进行二次继电保护精益化检查。

继电保护专家组在检查过程中根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求，开展变电站二次接地网及二次接地检查,发现新站、老站做法差异很大，需要进一步明确变电站二次接地网及二次接地方式，同时对存在差异性的老变电站二次接地网及二次接地整改方式。

综合上述，就220kV及以上变电站二次接地网及二次接地进行如下探讨。

二、二次接地网及二次接地方式存在的问题及处理方法根据《南方电网电力系统继电保护反事故措施 2014版释义（汇总）V7》要求,二次接地网需要沿二次电缆沟道敷设截面不小于100 mm2专用铜排，贯穿主控室、保护室至开关场的就地端子箱、机构箱及保护用结合滤波器等处的所有二次电缆沟，形成室外二次接地网。

该接地网在进入室内时，通过截面不小于100 mm2 的铜缆与室内二次接地网可靠连接；同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50 mm2 的铜缆与主接地网可靠连接接地。

开关场的端子箱内接地铜排应用截面不小于 50 mm2 的铜缆与室外二次接地网连接。

在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设首末端连接的专用铜排，形成保护室内的二次接地网。

保护室内的二次接地网经截面不小于 100 mm2 的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。

但在现场检查过程中继电保护专家组发现根据上述要求，仍然存在诸多问题，现将问题及处理方法总结如下：（一）、静态接地网敷设、连接及接地1、变电站所有保护小室和通信机房装设截面100mm2的静态接地铜排，带绝缘子环网布置。

但主控室独立于通信机房的计算机通信室、直流主屏室、站用电室、10kV高压开关室静态接地方式并未统一，建议按照保护小室的要求执行，全部装设截面为100mm2的静态接地铜排，带绝缘子环网布置。

变电站二次典型设计中继电保护技术原则变电站二次保护技术是保证电力系统安全稳定运行的重要一环。

在变电站二次典型设计中，继电保护技术的原则主要包括以下几点：1. 安全性原则：继电保护系统的设计应保证变电站在发生故障时能够及时、准确地切除故障部分，避免故障的进一步扩大，保护人身和设备安全。

继电保护系统应具备可靠的故障识别和切除能力。

2. 快速性原则：继电保护系统的设计应具备快速响应的能力，及时切除可能引起故障性破坏的电力设备，以减少损失并保护电力系统的稳定运行。

3. 灵敏性原则：继电保护系统的设计应具备高灵敏度，能够对故障信号进行准确识别并迅速作出响应。

保护装置应根据电流、电压等信号的大小和相位关系进行判断，识别出故障信号，并准确地切除故障部分。

4. 启动性原则：继电保护系统的设计应具备良好的启动性能，能够在任何情况下可靠地启动并保持正常运行。

保护装置的启动时间应尽量缩短，以减少故障的影响范围。

保护装置的启动过程中不应产生误动作。

5. 协调性原则：继电保护系统的设计应具备合理的协调性，能够与其他继电保护系统协同工作，形成完整的保护策略。

保护装置之间应建立适当的互锁和交互控制关系，确保各保护装置之间的相互协作，减少误动作和漏动作的发生。

6. 可靠性原则：继电保护系统的设计应具备高可靠性，保护装置的硬件和软件应经过充分的测试和验证，确保其在长期运行中能够正常工作。

保护装置应采用多重冗余设计，避免单点故障。

7. 经济性原则：继电保护系统的设计应具备合理的经济性，既要满足保护需求，又要尽量降低投资和运维成本。

设计中应选择性能稳定、可靠性高、成本合理的保护装置和通信设备。

变电站二次典型设计中的继电保护技术原则包括安全性、快速性、灵敏性、启动性、协调性、可靠性和经济性。

通过遵守这些原则，能够有效地提高继电保护系统的性能和可靠性，保证电力系统的安全运行。

浅谈变电站二次系统的技术现状及问题分析作者：邵明来源：《中国科技博览》2014年第02期摘要：本文详细分析了变电站二次系统的技术现状，讨论了实现变电站综合自动化的技术基础。

分析了在实施变电站综合自动化过程中可能遇到的一些问题。

关键词；变电站；二次系统；问题【分类号】：TG333.7一、变电站二次系统技术现状（一）过程层设备（1）传感器和组件的集成方式、功能需求不宜过于统一，应根据不同监测项目的特点确定相应的集成方式。

（2）有源式电子式互感器准确度较好，罗氏线圈的精度较差，但能满足保护暂态性能的要求，供电模块的可靠性在长时间运行后存在不可靠的问题，尤其是低电压10kV 电子式互感器采用 150mV 小信号直接接入保护装置中，容易受电磁干扰的影响.（3）无源式光学互感器的准确度目前能满足精度的要求，但在小信号情况下存在毛刺噪声较大，大概有 20A 左右；并且无源式电子式互感器存在受温度影响比较大的问题，需要对其长期稳定性进行考验。

（二）间隔层设备（1）目前的运行管理方式下，保护测控一体化设备存在双测控的问题。

（2）对于间隔层设备来说，集中式测控、综合测量装置相对比较困难，但应该是发展趋势。

（三）信息组网技术（1）采样点对点和组网方式各自应用的实际情况和优缺点：国网公司的变电站继电保护技术规范中已经明确了采用点对点直采直跳的方式，直采直跳的优势是保护测控的安全可靠性较高。

（2）网络分析仪的功能和应用情况：在变电站中，网络分析仪的应用比较重要，目前采用的网络分析仪主要有中元华电、国电南思的两种产品。

（四）变电站层级高级应用（1）变电站采用了程序化控制和在线五防功能，五防的功能主要是在站控层上 GOOSE 互闭锁，要采用程序化操作，必须要采用电动地刀。

（2）变电站即将使用的站域高级功能包括：变电站内一次设备的在线监测系统、变电站顺序控制防止误操作系统、变电站中电能量的管理系统、变电站中故障信息的管理系统。

浅谈变电站继电保护二次系统接地技术方案摘要：随着我国经济的发展，人们的生活质量在不断的提高，因此生产生活的用电量也在不断的增加。

在这一背景下，电网安全维护的价值日益凸显出来。

我国电网的变电站自动化水平越来越高，有利于确保变电站的负载能力能够满足电力要求。

变电站二次系统是变电站的控制神经网络中枢，其可靠运行关系着变电站电力输送的安全运行。

本文简要介绍了变电站继电保护的原理及作用，并在此基础之上对变电站继电保护二次系统接地技术方案展开重点探讨。

关键词：变电站；继电保护二次系统；接地技术方案引言随着经济的发展，电网的规模和电压等级在逐渐提高，变电站的电磁环境也愈发变得复杂，又由于雷电冲击干扰，使得变电站二次系统的正常运行经受着严重的威胁。

二次回路的接地肩负着应对变电站内部复杂电磁环境干扰以及外部变电站工作人员人身安全的保障。

只有保证接地系统的正常工作，才能确保系统安全可靠的运行，保证操作人员的人身安全和设备的安全。

1.继电保护的概述在研究电力系统故障和危及安全运行的异常工作情况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免受伤害，因此也称之为继电保护。

继电保护的原理主要体现在以下几个方面。

第一，当电路出现故障的时候，绝大多数的情况下都会发生电流突然下降、电压突然上升或者是电压、电流之间相位角发生改变的问题。

继电保护系统能够抓住这一方面的改变。

第二，通过利用电网正常情况下以及发生故障时各种物理量之间的不同，来做到电网的保护，避免电流过低过高、电压过高过低、电流电压的相位角不够正常，温度上升以及电压电流比值不够正常等问题出现。

一旦接收到非正常信号，就会生成继电保护动作，非正常问题程度越是明显，跳闸的速度也会越快，从而能够在最短的时间内避免事故的发生。

继电保护的基本任务就是：（1）能够自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常的运行。

探究110kV变电站电气二次设计继电保护技术摘要:时代的发展，科技在进步，现如今我们国家的电力行业呈现出高速的发展态势，智能变电站也以强劲的态势在不断发展当中。

在智能变电站建设的过程当中二次设计是非常重要的设计环节，想要确保电器设备的运行的过程当中有良好的状态，还需要结合电气二次设计当中所提出来的要求，对各方面资源进行科学配置，保证智能变电站的功能更加完善。

因此，本篇文章主要对110kV 变电站电气二次设计继电保护技术进行分析，希望能够在促进智能暂时更好发展等方面起到一些参考与帮助。

关键词:110kV变电站；电气二次设计；继电保护技术；伴随着时间的不断推移，国家为电力企业更好的发展提供了助力，电力系统也获得前所未有的发展，电网规模在不断扩大当中，主要的结构也变得更具复杂性特点。

当电力系统中的母线、变压器、线路等设备发生的各种故障或不正常运行时，继电保护能在指定区域内快速准确地对故障设备做出响应，并在规定的时限内动作，使断路器跳闸或发出信号。

所以在设计当中对变电所的电气二次设计展开优化是一项非常关键的工作和任务。

基于此，本文下面主要对110kV 变电站电气二次设计继电保护技术展开深入的探讨。

1、智能变电站的主要特点分析智能变电站的主要特点包括，其一:在常规的变电站当中并没有设置过程层，但是在新型的智能变电站当中，过程层是存在的，之后又增加了电气二次设备，智能变电站技术更好、更快的发展。

过程层在智能变电站以及常规变电站进行区分的过程当中，是非常明显的一个标志，所以在过程层设计的过程当中，需要对新技术的科学应用加强关注。

其二:网络化在智能变电站当作发挥出自己的作用，借用间隔层专业设备，实现让信息交换的频率得到了大幅度的提高，同时借助网络化的绝对优势，也让变电站当中信息在传递的过程当中变得更加快速。

其三:智能变电站当中的智能终端在光纤技术的大力支持之下，让终点得到了连接。

同时，信息传播的速率变得更加快速。

变电站二次继电保护设计方法及问题变电站二次继电保护是指对变电设备的二次回路参数进行测量和监控，当测量值或监控信号超过设定的保护值时，保护装置及时发出信号，切断故障点，保护设备的正常运行。

本文将介绍变电站二次继电保护的设计方法以及可能存在的问题。

一、变电站二次继电保护设计方法1. 确定保护原则在进行二次继电保护设计前，需要先确定保护原则。

根据变电站所采用的设备的类型和特点，以及变电站所处的地理环境、运行条件等因素进行分析，确定使用何种保护原则，并制定相应的保护措施。

2. 测量和监控参数的选择选择适合的测量和监控参数是进行二次继电保护设计的关键。

常用的测量参数有电流、电压、功率、频率等，监控参数有温度、湿度、燃气浓度等。

根据变电设备的特点和要求，选择合适的测量和监控参数进行保护设计。

3. 确定保护装置类型与功能根据变电设备的种类和要求，选择合适的保护装置类型，如过电流保护装置、差动保护装置、过压保护装置等。

确定保护装置的具体功能，如电流保护装置可以实现相间短路保护、接地故障保护等多种功能。

4. 设定保护值根据变电设备的额定参数和运行要求，设定合理的保护值。

保护值的设定应考虑设备的安全性和可靠性，以及对系统的影响。

5. 保护装置的安装与调试将保护装置安装在合适的位置，进行相应的接线和调试。

保护装置的接线应符合相关标准，保护装置的调试应按照设计要求进行。

6. 保护装置的测试与运行对于安装好的保护装置，需要进行测试和运行。

测试包括保护装置与主控制系统的连接测试、运行状态测试、保护动作测试等。

运行中，需要定期对保护装置进行检查和维护，确保其正常运行。

二、可能存在的问题1. 参数测量误差由于测量设备的精度限制、测量回路的干扰等原因，测量参数可能存在一定的误差。

这可能导致保护装置的误动作或漏动作，影响对变电设备的保护。

2. 参数设定不合理保护装置的保护值设定可能存在不合理或不准确的情况。

过高的保护值可能导致保护装置不敏感，不能及时切断故障点；过低的保护值可能导致保护装置误动作过多，影响设备的正常运行。
