4用尺规作角

北师大版数学七年级下册《4 用尺规作角》教案4一. 教材分析《北师大版数学七年级下册》中的《4 用尺规作角》是学生在学习了直线、射线、角的基础知识后，进一步深入学习角的知识。

这一节内容通过讲解尺规作角的方法，使学生掌握角的作图技巧，培养学生的动手能力和几何思维。

教材通过详细的步骤和生动的图示，让学生在实践中掌握知识，提高学习的兴趣和效果。

二. 学情分析学生在学习这一节内容时，已经具备了直线、射线、角的基本概念和一些基本的几何作图方法。

但是，对于尺规作角这一作图技巧，学生可能还比较陌生，需要通过实践来掌握。

同时，学生在学习过程中，可能对一些作图步骤和技巧的理解和应用存在困难，需要教师的引导和讲解。

三. 教学目标1.让学生了解尺规作角的定义和原理，掌握尺规作角的基本方法。

2.培养学生动手操作能力和几何思维，提高学生解决几何问题的能力。

3.通过小组合作和讨论，培养学生的合作意识和交流能力。

四. 教学重难点1.尺规作角的定义和原理的理解。

2.尺规作角的基本方法的掌握。

3.尺规作角在实际问题中的应用。

五. 教学方法采用“引导式教学法”，教师通过提问、引导、讲解、示范等方式，激发学生的思考，引导学生自主探索和学习。

同时，结合“实践式教学法”，让学生通过动手操作，实践尺规作角的方法，加深对知识的理解和记忆。

六. 教学准备1.准备尺规作角的PPT，包括定义、原理、方法、实例等内容。

2.准备尺规作角的练习题，用于巩固所学知识。

3.准备尺规作角的工具，如直尺、圆规等，供学生实践使用。

七. 教学过程1.导入（5分钟）通过提问方式复习直线、射线、角的基本概念，引导学生思考如何用尺规作角。

2.呈现（10分钟）呈现尺规作角的PPT，讲解尺规作角的定义、原理和方法，让学生了解尺规作角的过程。

3.操练（10分钟）学生分组进行尺规作角的实践，教师巡回指导，解答学生的疑问，帮助学生掌握尺规作角的方法。

4.巩固（10分钟）学生独立完成尺规作角的练习题，检验自己对尺规作角的掌握程度。

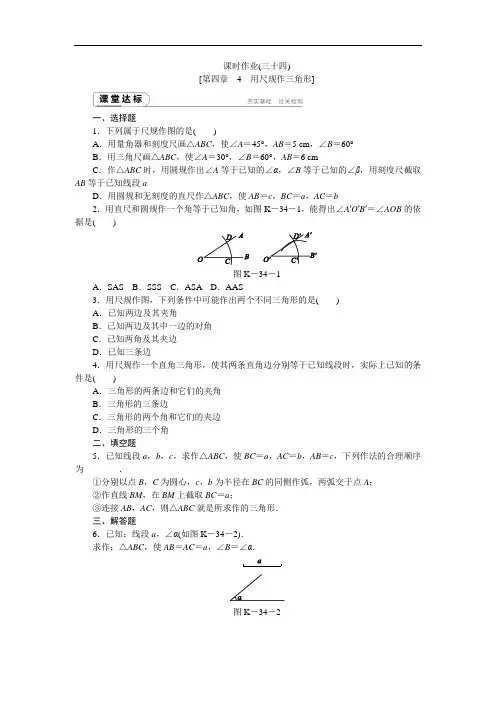

课时作业(三十四)[第四章4用尺规作三角形]一、选择题1．下列属于尺规作图的是()A．用量角器和刻度尺画△ABC，使∠A＝45°，AB＝5 cm，∠B＝60°B．用三角尺画△ABC，使∠A＝30°，∠B＝60°，AB＝6 cmC．作△ABC时，用圆规作出∠A等于已知的∠α，∠B等于已知的∠β，用刻度尺截取AB等于已知线段aD．用圆规和无刻度的直尺作△ABC，使AB＝c，BC＝a，AC＝b2．用直尺和圆规作一个角等于已知角，如图K－34－1，能得出∠A′O′B′＝∠AOB的依据是()图K－34－1A．SAS B．SSS C．ASA D．AAS3．用尺规作图，下列条件中可能作出两个不同三角形的是()A．已知两边及其夹角B．已知两边及其中一边的对角C．已知两角及其夹边D．已知三条边4．用尺规作一个直角三角形，使其两条直角边分别等于已知线段时，实际上已知的条件是()A．三角形的两条边和它们的夹角B．三角形的三条边C．三角形的两个角和它们的夹边D．三角形的三个角二、填空题5．已知线段a，b，c，求作△ABC，使BC＝a，AC＝b，AB＝c，下列作法的合理顺序为________．①分别以点B，C为圆心，c，b为半径在BC的同侧作弧，两弧交于点A；②作直线BM，在BM上截取BC＝a；③连接AB，AC，则△ABC就是所求作的三角形．三、解答题6．已知：线段a，∠α(如图K－34－2)．求作：△ABC，使AB＝AC＝a，∠B＝∠α.图K－34－27．如图K－34－3所示，已知线段a和∠α，求作：△ABC，使BC＝a，∠B＝∠C＝∠α.图K－34－38．如图K－34－4，△ABC中，AB＝2.1 cm，AC＝1.5 cm，∠B＝30°，∠C＝45°.请你从中选择适当的数据，画与△ABC全等的三角形，要求至少用三种不同的方法画，不写画法，但要在画出的每一个图中标出方法所用到的数据．图K－34－4操作讨论题已知线段b，c，h，求作△ABC，使AC＝b，AB＝c，AD⊥BC，D为垂足，且AD＝h.这样的三角形你能作出几个？图K－34－5详解详析[课堂达标]1．D 2.B 3.B4．A5．②①③6．解：作法：(1)作∠DBC＝∠α；(2)在射线BD上截取BA＝a；(3)以点A为圆心，a为半径画弧交BC于另一点C.连接AC.则△ABC即为所求作的三角形(如图)．7．[解析] 已知两角及其夹边求作三角形，可以先作夹的线段，而后在线段两端构造角．解：作法：(1)作线段BC＝a；(2)以BC为一条边，分别以B，C为顶点，在BC同侧作出∠CBA＝∠BCA＝∠α，另两条边交于点A，连接AB，AC，则△ABC即为所求(如图)．8．解：如图．[素养提升]解：能作出2个．如图所示，△ABC和△ABC′就是所求作的三角形．。

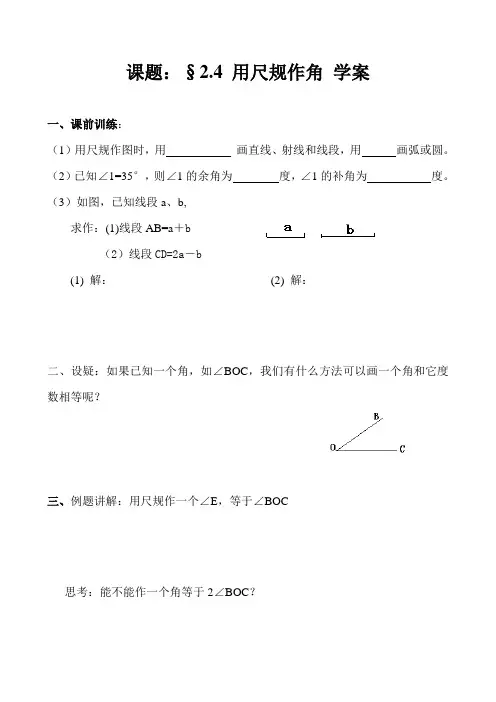

课题：§2.4 用尺规作角学案
一、课前训练：
（1）用尺规作图时，用画直线、射线和线段，用画弧或圆。

（2）已知∠1=35°，则∠1的余角为度，∠1的补角为度。

（3）如图，已知线段a、b,
求作：(1)线段AB=a＋b
（2）线段CD=2a－b
(1) 解：(2) 解：
二、设疑：如果已知一个角，如∠BOC，我们有什么方法可以画一个角和它度数相等呢？
三、例题讲解：用尺规作一个∠E，等于∠BOC
思考：能不能作一个角等于2∠BOC？
四、练习一：
1、读句解画：如图，作一个角等于∠BOA。

在射线O′A′上，
以O′为圆心，以OC长为半径画弧，交O′A′于点C′，再
以点为圆心，长为半径画弧，交前面的弧于点D′，
过点D′作O′B′，则∠B′O′A′就是所作的角。

2、已知∠BOA，利用尺规作∠B′O′A′，使∠B′O′A′=2∠BOA
3、已知∠ABC，D为BC上一点，求作：过点D作∠CDE=∠ABC。

（不写作法，保留作图痕迹）
五、解决课本P76问题，并思考：如何作两线平行？
六、练习二：如图，已知∠α、∠β，求作一个角，使它等于∠α与∠β的和。

七：小结：本节课我有什么收获？学了哪些内容？
八、拓展空间：
1、如图，请你利用三角板，尺规作图作出∠α的余角和补角。

解：作余角：
作补角：
2、已知∠ABC，边AB上有点E，请过点E作一条直线EF，使EF∥BC
至少用两种方法。

只保留作图痕迹，不写作法。

九、作业布置：
课本P79 ：1 P81：4。

学习使用尺规作掌握使用尺规作的基本方法尺规是一种常见的绘图工具，用于精确测量和绘制直线、角度和距离。

学习掌握使用尺规作的基本方法对于绘图和精确测量非常重要。

本文将介绍使用尺规作的基本步骤和技巧，帮助读者快速掌握这一技能。

一、准备工作在开始使用尺规作之前，确保你有一把优质的尺规和一张干净的纸。

尺规应具备明确的刻度和牢固的结构，以确保准确测量和绘制。

二、测量线段使用尺规测量线段是尺规作的基本技能之一。

下面是测量线段的步骤：1. 选择合适的长度单位，并在纸上标出起点和终点。

2. 将尺规的一端放在起点，用手指固定在该位置。

3. 用另一只手指将尺规的另一端移动到终点，并记住线段的长度。

4. 将线段的长度用尺规的刻度读数表示，如厘米、毫米或英寸。

三、绘制直线尺规也可以用来绘制直线，下面是绘制直线的基本步骤：1. 在纸上选择一点作为起点。

2. 将尺规的一端放在起点，用手指固定在该位置。

3. 用另一只手指将尺规的另一端朝着所需的方向移动，并在纸上划出直线。

四、绘制角度尺规还可以用于绘制角度，下面是绘制角度的步骤：1. 在纸上选择一个点作为角的顶点。

2. 使用尺规绘制一条线段，该线段将成为角的一条边。

3. 使用尺规的一端作为圆心，调整另一端到所需半径上，并划出一个圆弧。

4. 在圆弧上选择一个点作为角的另一条边的端点。

5. 使用尺规绘制一条线段，连接顶点和第二条边的端点，形成所需角度。

五、测量距离除了测量线段，尺规还可以用于测量两点之间的距离，下面是测量距离的步骤：1. 在纸上选择起点和终点。

2. 将尺规的一端放在起点，用手指固定在该位置。

3. 用另一只手指将尺规的另一端移动到终点，并记住两点之间的距离。

4. 将距离用尺规的刻度读数表示，如厘米、毫米或英寸。

六、练习技巧要掌握尺规作的基本方法，需要进行持续的训练和练习。

以下是一些建议的技巧：1. 绘制几何图形：练习绘制不同形状的几何图形，如平行四边形、正方形和三角形。

《用尺规作角》教学设计用尺规作角是北师版初中数学七年级下册第二章第四节内容，本章主要研究两直线的位置关系；本节要求掌握能按作图语言来完成作图动作，能用尺规作一个角等于已知角.教学目标【知识与能力目标】能用尺规作一个角等于已知角；理解文字语言与图形语言的转换；【过程与方法目标】经历尺规作角的过程，进一步培养学生的动手操作能力，增强学生的数学应用和研究意识；【情感态度价值观目标】使学生在积极参与探索、交流、推理、归纳等数学活动中，进一步体会数学的严密性，提高自己的逻辑思维能力.重点难点【教学重点】能用尺规作一个角等于已知角；【教学难点】作图步骤和作图语言的叙述.课前准备【教师准备】课件、学案（每生一份）；【学生准备】直尺、圆规、铅笔、练习本.教学方法学生动手操作，小组合作交流，微课辅助教学教学过程一、导入【生活情境】设计平行四边形班级布置照片墙，需要长方形、正方形、圆形、平行四边形等各种图形的纸板. 负责设计的班长遇到了难题，平行四边形如何裁出呢？【数学问题】过一点作已知直线平行线班长找来一个长方形木板，准备在上面截一个平行四边形，使它的一组对边在长方形木板的边缘上，另一组对边中的一条边为AB.过C点画出与AB平行的另一条边CD，你有多少种方法？【问题解决】学生尝试多种方法1.用直尺与三角板画平行线.2.用量角器画一个相等的角.（依据：同位角相等两直线平行）有其他做法，只要合理即给予肯定鼓励.小结：过直线外一点作已知直线的平行线，相当于过这点作一个与已知角相等的同位角.【问题变式】摆脱平行四边形的背景，已知一个角，让你作一个角等于这个角（已知角与所求作的角未必在一个平行四边形内，甚至未必在同一平面内），你还能用哪些方法？【问题升级】尺规作图如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗？【温馨提示】“尺”“规”各有什么功能？尺—画直线、射线、线段规—画圆、弧、截取线段二、回顾【提出问题】之前的学习中，曾经用尺规作过什么图形？怎样利用没有刻度的直尺和圆规作一条线段等于已知线段?已知：线段a．求作：线段AB ，使A B＝a．【尝试练习】学生独立完成，并简单交流.三、新课【学生探究】如果你只有一个圆规和一把没有刻度的直尺，你能作一个角等于已知角吗？已知：∠AOB．求作：∠A'O'B'，使∠A'O'B' =∠AOB．学生先尝试独立思考，然后小组内交流探究.【温馨提示】1.为了作出这个角，显然需要先作_________.2.为了作出另一边，只需要确定_________.3.分析刚才作图的方法，如何用尺规达到同样的效果？【汇报展示】找若干小组代表上台展示，并讲解作图步骤.附：作法与示范：（1）作射线O'A' ；（2）以点O 为圆心，以任意长为半径画弧，交OA 于点C，交OB 于点D；（3）以点O' 为圆心，以OC 为半径画弧，交O'A' 于点C' ；（4）以点C' 为圆心，以CD 长为半径画弧，交前面的弧于点D' ；（5）过点D' 作射线O'B'. ∠A'O'B' 就是所求作的角.【视频总结】【问题解决】用尺规过点C作CD∥AB.四、练习【练习1】已知∠1，∠2，利用尺规作图，比较它们的大小．口述作法、保留作图痕迹.【练习2】已知∠1，∠2. 求作：∠AOB，使得∠AOB= ∠1+∠2.变式：你会作两个角的差吗？【练习3】已知∠AOB，利用尺规作∠A'O'B'，使∠A'O'B' =2∠AOB．五、应用打台球时，球的反射角总是等于入射角.反弹之后，红球能被击入右下角的袋中吗？(用尺规作图检验)六、拓展【尺规作图的历史】中国--“规”就是圆规，是用来画圆的工具，在我国古代甲骨文中就有“规”这个字。

教学设计用尺规作三角形么办？边和角是三角形的基本元素，那么你能利用尺规做一个三角形与已知三角形全等吗？【做一做】已知三角形的两边及其夹角，求作这个三角形．已知：线段a, c, ∠α.a c求作：△ABC，使BC=a AB=c, ∠ABC=∠α.作法：（1）作一条线段BC=a；（2）以B为顶点，以BC为一边作∠DBC=∠α；（3）在射线BD上截取线段BA=c；（4）连接AC，△ABC就是所求作的三角形.将你所作的三角形与同伴作出的三角形进行比较，它们全等吗？为什么？回顾刚才作三角形的顺序还有没有其他的作法？还有没有其他的作法？作法：____________________________________________ _____________________________________________________________________ ________________________________________________________________________ ____________________________将你所作的三角形与同伴作出的三角形进行比较，它们全等吗？为什么？二、提炼概念利用尺规作三角形，有三种基本类型：(1)已知三角形的两边及其夹角，求作符合要求的三角形，其作图依据是“____SAS____”；(2)已知三角形的两角及其夹边，求作符合要求的三角形，其作图依据是“____ASA____”；(3)已知三角形的三边，求作符合要求的三角形，其作图依据是“___SSS_____”．三、典例精讲例已知三角形的两角及其夹边，求作这个三角形. 已知：∠α，∠β，线段c(如图).αβ求作：△ABC，使∠A＝∠α，∠B＝∠β，AB＝c.请按照给出的作法作出相应的图形.作法与示范(1)作∠DAF=∠α；(2)在射线AF上截取线段AB=c；(3)以B为顶点，以BA为一边，作∠ABE=∠β，BE 交AD于点C．△ABC就是所求作的三角形．【小组讨论】将你所作的三角形与同伴作出的三角形进行比较，它们全等吗？为什么？试一试.已知三角形的三条边，求作这个三角形.已知：线段a，b，c (如图).a b c求作：△ABC，使AB＝c，AC＝b，BC＝a. (1)请写出作法并作出相应的图形.作法与示范(1)作一条线段BC=a；(2)分别以B，C为圆心，以c，b为半径画弧，两弧交于A点；(3)连接AB,AC,△ABC就是所求作的三角形.【小组讨论】将你所作的三角形与同伴作出的三角形进行比较，它们全等吗？为什么？课堂检测四、巩固训练1.利用基本作图方法，不能作出唯一三角形的是(C)A．已知两边及其夹角B．已知两角及其夹边C．已知两边及一边的对角D．已知三边2.如图，用尺规作出∠OBF＝∠AOB，作图痕迹弧线MN是（）A．以点B为圆心，OD长为半径的弧B．以点B为圆心，DC长为半径的弧C．以点E为圆心，OD长为半径的弧D．以点E为圆心，DC长为半径的弧D3.你能用尺规作一个直角三角形，使其两条直角边分别等于已知线段a，b吗？并写出作法。

10 《用尺规作角》教学设计【教学内容解析】《用尺规作角》是北师大版七年级下册第二章第四节的内容，是安排在学生学习了尺规作一条线段等于已知线段以及平行线的性质和判定的基础上进行学习的.本节课主要学习用尺规作一个角等于已知角,它既是对前面知识的深化和应用，又是后续内容用尺规作三角形的预备知识.本节内容在教材中处于承前启后的作用.【课标要求】1.能用尺规作一个角等于已知角.2.了解作图的道理，保留作图的痕迹，不要求写出作法.【学习目标】1.通过对预习作业的展示分析，进一步理解用尺规作一个角等于已知角的方法，并能熟练用尺规作角的和、差、倍.2.通过作图活动，进一步丰富平行线及角的认识.3.了解用尺规作角在生活中的应用.【学情分析】学生在七年级上册已经学过用尺规作一条线段等于已知线段，对尺规作图也有了基本了解.在课下，通过布置预习作业，部分学生基本能够根据课本做一做的步骤用尺规作出一个角等于已知角，但仍有部分学生作图出现很多问题.课堂中，通过部分优秀学生指导带动个别学困生的同时，又可培养他们的团队意识和语言表达能力.因此本节课通过对预习作业的展示分析，以及学生的预习感受展开本节课.通过翻转课堂的模式突破难点，增加练习，强化重点.【教学重点】用尺规作一个角等于已知角.【教学难点】尺规作图的作法和应用.【教学过程】一、预习作业回顾昨天我们的预习作业是：通过预习课本55-56页，尝试用尺规作∠A’O’B’=∠AOB，并写上预习感受.大家的作业反映出了很多问题，本节课我们通过对十份具有代表性的作业的分析进一步探讨用尺规作角.（设计意图：简单的问题让学生自学，通过课前批改预习作业和学生的预习感受了解学生学情，便于指导教学）二、预习作业展示分析选取十份具有代表性的预习作业课堂展示，师生共同分析，解决学生预习作业中的错误.让学生明确以下两点：一、直尺和圆规的功能；二、尺规作角的注意事项.通过学生预习感受提出的问题，逐步总结出尺规作角的步骤：三弧两线.（设计意图：解决学生预习作业的问题和提出的问题，教师给予方法指导，突破重点和难点，针对目标1）三、当堂检测（设计意图：完成目标1，2）1.作一个角等于已知角完成课本55页引例，做到课本上.设计意图：将数学问题迁移到生活中。

第二章相交线与平行线第4节用尺规做角课后练习学校:___________姓名：___________班级：___________考生__________ 评卷人 得分一、单选题1．如图，点C 在∠AOB 的边OB 上，用尺规作出了∠BCN ＝∠AOC ，作图痕迹中，弧FG 是（ ）A．以点C 为圆心，OD 为半径的弧 B ．以点C 为圆心，DM 为半径的弧 C ．以点E 为圆心，OD 为半径的弧 D ．以点E 为圆心，DM 为半径的弧2．如图，在ABC ∆中，90ACB ∠=，按如下步骤操作：∠以点A 为圆心，任意长为半径作弧，分别交AC ，AB 于D ，E 两点；∠以点C 为圆心，AD 长为半径作弧，交AC 的延长线于点F ；∠以点F 为圆心，DE 长为半径作弧，两弧交于点G ；∠作射线CG ，若50FCG ∠=，则B 为（ ）A ．40B ．50C ．60D ．703．如图，不是B ∠的同旁内角是（ ）A ．1∠；B ．2∠；C ．3∠；D ．BCD ∠；4．下列属于尺规作图的是（ ） A ．用量角器画∠AOB 的平分线OP B ．利用两块三角板画15°的角 C ．用刻度尺测量后画线段AB =10cm D ．在射线OP 上截取OA =AB =BC =a5．下列作图语句正确的是（）A．以点O为顶点作∠AOBB．延长线段AB到C，使AC=BCC．作∠AOB，使∠AOB=∠αD．以A为圆心作弧6．如图所示，过点P画直线a的平行线b的作法的依据是（）A．两直线平行，同位角相等B．同位角相等，两直线平行C．两直线平行，内错角相等D．内错角相等，两直线平行7．如图，点C在∠AOB的边OB上，用尺规作出了∠BCN＝∠AOC，作图痕迹中，弧FG是（）A．以点C为圆心，OD为半径的弧B．以点C为圆心，DM为半径的弧C．以点E为圆心，OD为半径的弧D．以点E为圆心，DM为半径的弧8．如图，用尺规法作∠DEC=∠BAC，作图痕迹MN的正确画法是（）A．以点E为圆心，线段AP为半径的弧B．以点E为圆心，线段QP为半径的弧C．以点G为圆心，线段AP为半径的弧D．以点G为圆心，线段QP为半径的弧评卷人得分二、填空题9．阅读下面材料：在数学课上，老师提出如下问题：作图：过直线外一点作已知直线的平行线．已知：直线l及其外一点A．求作：l的平行线，使它经过点A．小凡利用两块形状相同的三角尺进行如下操作：如图所示：（1）用第一块三角尺的一条边贴住直线l，第二块三角尺的一条边紧靠第一块三角尺；（2）将第二块三角尺沿第一块三角尺移动，使其另一边经过点A，沿这边作出直线AB．所以，直线AB即为所求．老师说：“小凡的作法正确．”请回答：小凡的作图依据是________．10．已知，∠AOB ．求作：∠A′O′B′，使∠A′O′B′=∠AOB ．作法：∠以________为圆心，________为半径画弧．分别交OA，OB于点C，D ．∠画一条射线O′A′，以________为圆心，________长为半径画弧，交O′A′于点C′，∠以点________为圆心________长为半径画弧，与第2步中所画的弧交于点D′．∠过点________画射线O′B′，则∠A′O′B′=∠AOB ．11．下列语句表示的图形是（只填序号）∠过点O的三条直线与另条一直线分别相交于点B、C、D三点：_____．∠以直线AB上一点O为顶点，在直线AB的同侧画∠AOC和∠BOD：_______．∠过O点的一条直线和以O为端点两条射线与另一条直线分别相交于点B、C、D三点：_________．12．尺规作图“作一个角等于已知角“的依据是三角形全等的判定方法_______．13．下列作图中：∠用量角器画出90AOB∠=︒；∠作AOB∠，使2AOBα∠=∠；∠连接AB；∠用直尺和三角板作AB的平行线CD，属于尺规作图的是__________．（填序号）14．在几何里，把只用_________和_________画图的方法称为尺规作图.15．完成作图步骤：已知∠α，∠β（∠β>∠α），求作一个角，使它等于∠β－∠α.作法：（1）作∠AOB＝_______；（2）以OA为一边，在∠AOB的内部作∠AOC＝___，则∠BOC就是所求作的角（如图）.16．阅读下面材料：数学课上，老师提出如下问题：小明解答如右图所示，其中他所画的弧MN是以E为圆心，以CD长为半径的弧老师说：“小明作法正确.”请回答小明的作图依据是：_______________________________________．评卷人得分三、解答题17．已知平面内有α∠，如图（1）．（1）尺规作图：在图（2）AOB∠的内部作AODα∠=∠（保留作图痕迹，不需要写作法）；（2）已知（1）中所作的40AOD∠=︒，OE平分BOC∠，2AOE BOE∠=∠，求BOD∠．18．如图，已知线段40mmAB=，60BAM∠=︒，请你用量角器和刻度尺按下列要求画图：(1)以B为顶点，BA为一边，在BAM∠同侧画30ABN∠=︒，AM与BN相交于点C；(2)取线段AB的中点G，连接CG；(3)用量角器得ACB=∠；(4)用刻度尺测得线段CG=mm，AC的长为mm．(结果保留整数)，图中与线段相等的线段有．19．尺规作图,不写作法,保留作图痕迹已知：线段a和∠α求作：∠ABC，使得AB=a，BC=2a，∠ABC=∠α.20．如图，一块大的三角板ABC，D是AB上一点，现要求过点D割出一块小的三角板ADE，使∠ADE=∠ABC，（1）尺规作出∠ADE．（不写作法，保留作图痕迹，要写结论）（2）判断BC与DE是否平行，如果是，请证明．参考答案：1．D【解析】【分析】运用作一个角等于已知角可得答案．【详解】解：根据作一个角等于已知角可得弧FG是以点E为圆心，DM为半径的弧．故选：D．【点睛】本题主要考查了尺规作图——作一个角等于已知角，熟练掌握作一个角等于已知角是解题的关键．2．A【解析】【分析】利用基本作图得到∠FCG=∠CAB=50°，然后利用互余计算∠B的度数．【详解】解：由作法得∠FCG=∠CAB，∠∠FCG=50°，∠∠CAB=50°，∠∠ACB=90°，∠∠B=90°-50°=40°．故选：A．【点睛】本题考查了作图-复杂作图-作一个角等于已知角，复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作，也考查了直角三角形的两锐角互余．3．C【解析】【分析】按照同旁内角的概念逐一判断即可.【详解】解：从图形可以判断，∠1，∠2，∠BCD都是∠B的同旁内角，但∠3不是；故答案为C.【点睛】本题考查了同旁内角的概念，熟知同旁内角概念的模型（如图的∠1和∠2）是解题的关键.4．D【解析】【详解】解：根据尺规作图的定义可得：在射线OP上截取OA=AB=BC=a，属于尺规作图，故选D．5．C【解析】【详解】解：选项A，画角既需要顶点，还需要角度的大小，错误；选项B，延长线段AB到C，则AC＞BC，即AC=BC不可能，错误；选项C，作一个角等于已知角是常见的尺规作图，正确；选项D，画弧既需要圆心，还需要半径，缺少半径长，错误．故选C．6．D【解析】【详解】试题解析：如图所示，根据图中直线a、b被c所截形成的内错角相等，可得依据为内错角相等，两直线平行.故选D.7．D【解析】运用作一个角等于已知角可得答案．【详解】解：根据作一个角等于已知角可得弧FG是以点E为圆心，DM为半径的弧．故选：D．【点睛】本题主要考查了尺规作图——作一个角等于已知角，熟练掌握作一个角等于已知角是解题的关键．8．D【解析】【分析】根据作一个角等于已知角的作法即可得出结论．【详解】先以点A为圆心，以任意长为半径画弧，分别交AC，AB于点Q，P；再以点E为圆心，AQ的长为半径画弧，交AC于点G，再以点G为圆心，PQ的长为半径画弧．故选D．【点睛】本题考查的是作图-基本作图，熟知作一个角等于已知角的基本步骤是解答此题的关键．9．内错角相等，两直线平行【解析】【分析】根据平行线的判定方法即可解决问题；【详解】解：如图所示：∠两块形状、大小相同的三角尺，将第二块三角尺沿第一块三角尺移动，使其另一边经过∠∠1＝∠2，∠AB∠直线l（内错角相等，两直线平行），故答案为：内错角相等，两直线平行．【点睛】本题主要考查的是平行线的判定定理、尺规作图，依据作图过程发现∠1＝∠2是解题的关键．10．O任意长O′OC C CD D′【解析】【分析】根据作一个角等于已知角的作图方法解答即可．【详解】∠以O为圆心，任意长为半径画弧．分别交OA，OB于点C、D ．∠画一条射线O′A′，以O′为圆心，OC长为半径画弧，交O′A′于点C′，∠以点C为圆心CD长为半径画弧，与第2步中所画的弧交于点D′．∠过点D′画射线O′B′，则∠A′O′B′=∠AOB.故答案为：(1). O；(2). 任意长；(3). O′；(4). OC；（5）. C ；(6). CD ；(7). D′【点睛】本题主要考查了作一个角等于已知角，是基本作图，需熟练掌握．11．（3）（2）（1）【解析】【详解】解：观察图形，根据所给的信息可得：∠过点O的三条直线与另一条直线分别相交于点B、C、D三点的图形为（3）；∠以直线AB上一点O为顶点，在直线AB的同侧画∠AOC和∠BOD的图形为（2）；∠过O点的一条直线和以O为端点两条射线与另一条直线分别相交于点B、C、D三点的图形为（1）．故答案为：（3）；（2）；（1）．【点睛】本题考查了直线、射线与线段的知识，注意掌握三者的特点，给出图形应该能判断出是哪一个．12．SSS【解析】【详解】在尺规作图中，作一个角等于已知角是通过构建三边对应相等的全等三角形来证， 因此由作法知其判定依据是SSS ，即边边边公理．故答案为SSS.13．∠∠【解析】【详解】尺规作图的定义：只能用没有刻度的直尺和圆规作图，因此属于尺规作图的是∠、∠. 故答案为∠∠.14． 没有刻度的直尺 圆规【解析】【分析】根据尺规作图的概念进行回答即可.【详解】在几何里，把只用没有刻度的直尺和圆规画图的方法称为尺规作图.故答案为没有刻度的直尺，圆规.【点睛】牢记尺规作图的概念，尺规作图只允许使用两种工具：没有刻度的直尺和圆规. 15． ∠β； ∠α【解析】【详解】试题解析：（1）作,AOB β∠=∠（2）以OA 为一边，在AOB ∠的内部作,AOC α∠=∠ 则BOC ∠ 就是所求作的角（如图）. 故答案为,.βα∠∠16．边边边定理证明两个三角形全等,则它们的对应角相等【解析】【分析】由作图过程可知,BE BM OC OD EM CD ====,根据边边边定理证明∆OCD∠∆BME ，可得FBE AOB ∠=∠.【详解】解：以B 点为圆心，OC 为半径画弧EM 交BO 于E,以E 点为圆心，DC 为半径画弧交弧EM 于N, 由此过程可知,BE BM OC OD EM CD ====∴ ∆OCD∠∆BME （SSS ）∴FBE AOB ∠=∠故答案为边边边定理证明两个三角形全等,则它们的对应角相等【点睛】本题考查了作一个角等于已知角的作图依据，正确理解作图过程是解题的关键. 17．（1）图见解析；（2）20°.【解析】【分析】（1）按照要求进一步画出图形即可； （2）利用角平分线性质结合2AOE BOE ∠=∠得出==60COE BOE ∠∠°，然后进一步求解即可.【详解】（1）如图所示：（2）∠OE 平分BOC ∠，∠∠COE=∠BOE ，∠2AOE BOE ∠=∠，∠2AOE COE ∠=∠，∠+=180AOE COE∠∠°，∠2+=180COE COE∠∠°，∠==60COE BOE∠∠°，∠60AOB∠=︒，∠40AOD∠=︒，∠=604020BOD∠︒︒︒=-.【点睛】本题主要考查了角度的计算，熟练掌握相关概念是解题关键.18．（1）如图，见解析；（2）如图，见解析；（3）90°（4）20mm，20mm，相等的线段有AC=CG=AG=GB【解析】【分析】（1）按照题中要求用量角器作角；（2）按照题中要求用刻度尺作G点；（3）用量角器测量∠ACB的度数；（4）用刻度尺测量线段CG，AC的长，通过测量结果及已知条件找到图中相等的线段.【详解】解：（1）以B为顶点，BA为一边，在∠BAM同侧用量角器画∠ABN=30°，AM与BN相交于点C，如图；（2）用刻度在线段AB上取点G，使AG=20mm，点G即为AB的中点，如图；（3）用量角器测量∠ACB的度数，得∠ACB=90°；（4）用刻度尺测量线段CG=20mm，AC的长为20mm，∠AB=40mm，G为AB中点，∠AG=BG=20mm，∠AC=CG=AG=GB，即AC=CG=AG=GB.本题考查用量角器和刻度尺画图，掌握线段的比较与图形的作法是解答此题的关键. 19．见解析【解析】【分析】先作∠B=∠α，分别在∠B的两边上截取BA=a，BC=2a，连接AC，则△ABC即为所作．【详解】如图，先作∠B=∠α，分别在∠B的两边上截取BA=a，BC=2a，连接AC，则△ABC即为所求作．【点睛】考查了复杂作图，解题关键是掌握作一个角等于已知角的方法．20．（1）详见解析；（2）BC∠DE【解析】【分析】（1）利用基本作图作∠ADE=∠ABC，交AC于点E；（2）根据平行线的判断方法进行判断．【详解】解：（1）如图，∠ADE为所作；（2）BC∠DE．理由如下：∠∠ADE=∠ABC，∠BC∠DE．本题考查了作图-基本作图，解题的关键是熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．。
