2020年高考物理100考点最新模拟题千题精练专题2.11 电动机电路(基础篇)(原卷版)

2020年高考物理100考点最新模拟题千题精练第二部分 恒定电流专题2.9 电路综合性问题（提高篇）一．选择题1.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中R 1=1 Ω,R 2=R 3=2 Ω.则下列说法中错误的是 ( )图甲 图乙A. 若C 、D 间连一电容为C=20μF 的电容器,则电容器所带电荷量是1.5×10-5C B. 若C 、D 间用一导线连接,则电源效率最高 C. 若在C 、D 间连一个理想电流表,其读数是0.375 A D. 若在C 、D 间连一个理想电压表,其读数是0.75 V2．(2017·湖南长沙市高三统一模拟)如图所示，长为L 的两平行金属板水平放置，接在直流电路中，图中R 为滑动变阻器，一带电微粒自两板左侧中央以某初速度v 0平行于金属板进入两板间，若将滑动变阻器的滑片P 置于最下端b 处，带电微粒将落在下板上距离左端L3处；若滑片P 与b 端间电阻为18 Ω，带电微粒将沿直线运动；若要微粒不打到金属板上，则滑片P 与b 端间电阻R 的范围应为( )A.12 Ω<R <20 ΩB.16 Ω<R <20 ΩC.12 Ω<R <24 ΩD.16 Ω<R <24 Ω3．在“测量灯泡伏安特性”实验中，同学们连接的电路中有四个错误电路，如图所示，电源内阻不计，导线连接良好，若将滑动变阻器的触头置于左端，闭合S ，在触头向右端滑动过程中，会分别出现如下四种现象：（ ）a ．灯泡L 不亮；电流表示数几乎为零b ．灯泡L 亮度增加；电流表示数增大c ．灯泡L 开始不亮，后来忽然发光；电流表从示数不为零到线圈被烧断d ．灯泡L 不亮；电流表示数增大直到线圈被烧断 与上述a 、b 、c 、d 四种现象对应的电路序号为( )A ．③①②④B ．③④②①C ．③①④②D ．②①④③4.(2016·山东文登模拟)电子式互感器是数字变电站的关键装备之一。

2020年11月份百题精练（2）物理试题（一）一、选择题（每题至少有一个选项符合题意，本题包括10小题，每小题4分，共40分）1． 如图1所示，在水平力F 作用下，A 、B 保持静止。

若A 与B 的接触面是水平的，且0≠F ，则关于B 的受力个数可能为 （ ）A ．3个B ．4个C ．5个D ．6个 2． 如图2所示，重物A 、B 叠放在水平桌面上。

质量分别为m 1、m 2、m 3的物体分别通过细线跨过定滑轮水平系在重物A 、B 上，已知m 1>m 2+m 3，A 、B 保持静止。

现将m 3解下放在物体A 的上方，发现A 、B 仍处于静止。

关于A 、B 间的摩擦力f 1和B 与桌面的摩擦力f 2的变化情况，下列说法中正确的是（ ）A ．1f 变大，2f 不变B ．1f 变大，2f 变大C ．1f 变小，2f 不变D ．1f 变小，2f 变大 3． 一质量为2kg 、初速度不为零的物体，在光滑的水平面受到大小分别为4N 、6N 、9N 的三个水平共点力作用，则该物体 （ ）A ．可能做匀速直线运动B ．可能做匀减速直线运动C ．不可能做匀速曲线运动D ．加速度的大小不可能是2m/s 24． 在验证平四边形定则的实验中，用A 、B 两个弹簧秤拉橡皮条的结点，使其位于O 处，如图3所示，此时︒=+90βα，现在保持A 读数不变化，减小α角，要使结点仍在O 处，可采用的办法是（ ）A ．增大B 的读数，同时减小β角B ．增大B 的读数，同时增大β角C ．减小B 的读数，同时减小β角D ．减小B 的读数，同时增大β角5． 有三个光滑斜轨道1、2、3，它们的倾角依次是60°，45°和30°，这些轨道交于O ，现有位于同一竖直线上的3个小物体甲、乙、丙，分别沿这3个轨道同时从静止自由下滑，如图4所示，物体滑到O 点的先后顺序是（ ）A ．甲最先，乙稍后，丙最后B ．乙最先，然后甲和丙同时到达C ．甲、乙、丙同时到达D ．乙最先，甲稍后，丙最后6． 如图5所示，用汽车吊起重物，汽车以速度v 前进，当牵绳与竖直方向夹角为θ时，重物上升速度为 （ ）A ．vB ．θcos vC ．θcos vD ．θsin v 7． 如图6所示，一轻质弹簧一端固定在斜面底端，光滑的小球放在另一端，用沿斜面向下的外力F 压着小球使得小球静止；现突然撤去外力F ，小球被弹射出去，则小球离开弹簧前的运动情况是 （ ）A ．一直加速B ．匀加速运动C ．先加速后减速D ．先减速后加速8． 如图7所示，物块A 、B 的质量均为m ，物块C 的质量为2m ，物块A 、B 之间用轻弹簧连接，物块C 放在光滑的水平木板上，重力加速度为g ，将木板抽去的瞬间，A 、B 、C 的加速度分别为（ ）A ．0=A aB ．34g a B =C ．g a C =D ．g a B 2=9． 将一小球以初速度v=20m/s 从地面竖直上抛，若到达离地面高度为其上升最大高度的一半高度处，则用去的时间可能是 （ ）A ．21-B ．22-C ．21+D ．22+10．放在水平地面上的一物块，受到方向不变的水平推力F 的作用，F 的大小与时间t 的关系和物块速度v 与时间t 的关系，如图8所示，取重力加速度g=10m/s 2。

2020年高考物理100考点最新模拟题千题精练（选修3-1）第一部分静电场专题1.12 电容器（基础篇）一．选择题1. （2019广东揭阳市期末）据国外某媒体报道，科学家发明了一种新型超级电容器，能让手机几分钟内充满电，某同学登山时用这种超级电容器给手机充电，下列说法正确的是（）A.充电时，电容器的电容变小B.充电时，电容器存储的电能变小C.充电时，电容器所带的电荷量可能不变D.充电结束后，电容器不带电，电容器的电容为零【参考答案】B【名师解析】电容器的电容是由电容器自身的因素决定的，故充电时，电容器的电容不变，A符合题意；充电时，电容器所带的电荷量减小，存储的电能变小，B符合题意；充电时，手机电能增加，电容器上的电荷量一定减小，C不符合题意；电容器的电容是由电容器自身的因素决定的，故充电结束后，电容器的电容不可能为零；D不符合题意；【温馨提示】充电的时候电容不变，给手机充电，电荷量变小，电容器的电压也变小。

2.（2019浙江嘉兴质检）激光闪光灯的电路原理如图所示，电动势为300V的电源向电容为6000μF的电容器C充电完毕后，通过外加高压击穿“火花间隙”间空气，使电容器一次性向激光闪光灯放电，提供所有能量使闪光灯发出强光，则电容器放电过程释放的电量和通过闪光灯的电流方向为（）A．.1.8C 向左B．.1.8C 向右C．.2×10－5C 向左D．.2×10－5C 向右【参考答案】B【名师解析】电动势为300V的电源向电容为6000F的电容器C充电完毕后，电容器带电量Q=CE=6000×10-6×300C=1.8C。

电容器放电过程释放的电量为Q=1.8C，通过闪光灯的电流方向为向右，选项B正确3.（2019北京东城期末）如图所示是电容式话筒的原理图，膜片与固定电极构成一个电容器，用直流电源供电，当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻R两端就输出了与声音变化规律相同的电压下列说法正确的是（）A. 电容式话筒是通过改变正对面积来改变电容的B. 电阻R两端电压变化的频率与电流的频率相同C. 当膜片靠近固定电极时，电流从b流向aD. 当膜片靠近固定电极时，电容器处于放电状态【参考答案】B【名师解析】由图可知，电容式话筒是通过改变板间距来改变电容的，故A错误；根据欧姆定律可知，电阻R两端电压变化的频率与电流的频率相同，故B正确；当膜片靠近固定电极时，根据电容的决定式知，电容变大，因始终和电源相连，故U不变，由可知，电量增大，电容器充电，电流由a到b，故CD错误。

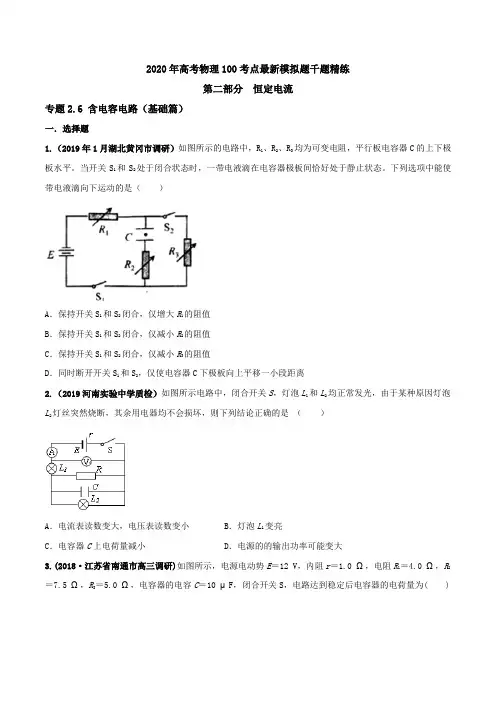

2020年高考物理100考点最新模拟题千题精练第二部分恒定电流专题2.6 含电容电路（基础篇）一．选择题1.（2019年1月湖北黄冈市调研）如图所示的电路中，R1、R2、R3均为可变电阻，平行板电容器C的上下极板水平。

当开关S1和S2处于闭合状态时，一带电液滴在电容器极板间恰好处于静止状态。

下列选项中能使带电液滴向下运动的是（）A．保持开关S1和S2闭合，仅增大R1的阻值B．保持开关S1和S2闭合，仅减小R2的阻值C．保持开关S1和S2闭合，仅减小R3的阻值D．同时断开开关S1和S2，仅使电容器C下极板向上平移一小段距离2.（2019河南实验中学质检）如图所示电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是（）A．电流表读数变大，电压表读数变小 B．灯泡L1变亮C．电容器C上电荷量减小 D．电源的的输出功率可能变大3.(2018·江苏省南通市高三调研)如图所示，电源电动势E＝12 V，内阻r＝1.0 Ω，电阻R1＝4.0 Ω，R2＝7.5 Ω，R3＝5.0 Ω，电容器的电容C＝10 μF，闭合开关S，电路达到稳定后电容器的电荷量为( )A.4.5×10－5 CB.6.0×10－5 CC.7.5×10－5 CD.1.2×10－4C 4.（2017广州模拟）阻值均为R 的四个电阻、电容为C 的电容器及电动势为E 的电源（不计内阻）连接成如图所示的电路。

开关K 闭合且电路稳定时，以下说法正确的是（ ）A ．电容器两板间电压为3E B ．电容器极板上的电荷量为52CE C ．减小电容器两极板正对面积，极板上的电荷量减小D ．减小电容器两极板间的距离，稳定后两板间电压比原来的更小5.（2015·山东质检）如图所示，R 1、R 2、R 3、R 4均为可变电阻，C 1、C 2均为电容器，电源的电动势为E, 内阻r ≠0.若改变四个电阻中的一个阻值，则( )A ．减小R 1，C 1、C 2所带的电荷量都增加B ．增大R 2，C 1、C 2所带的电荷量都增加C ．增大R 3，C 1、C 2所带的电荷量都增加D ．减小R 4，C 1、C 2所带的电荷量都增加6.(2016·陕西西安一中模拟)(多选)如图所示，I 为电流表示数，U 为电压表示数，P 为定值电阻R 2消耗的功率，Q 为电容器C 所带的电荷量，W 为电源通过电荷量q 时电源做的功。
