专题8.10 电路图象-2019年高考物理100考点最新模拟题千题精练(原卷版)

专题3.4瞬时性问题（基础篇）

一．选择题

1．（6分）（2019江西南昌二模）如图所示，细线AB和BC连接着一质量为m的物体P，其中绳子的A端固定，C端通过小定滑轮连接着一质量也为m的另一个物体Q，开始时，用手抓住物体Q，使物体P、Q均静止，此时AB和BC两绳中拉力大小分别为T1，T2把手放开瞬间，AB和BC两绳中拉力大小分别为T1′、T2′．已知ABC处于同一竖直平面内，绳子间连接的夹角如图。则（ ）

A．T1：T1'＝1：1

B．T1：T2＝1：2

C．T2：T2'＝2：3

D．T1′：T2'＝：1

【参考答案】AC

【名师解析】根据共点力的平衡，可以得出拉力的大小；在放手的瞬间要考虑瞬时加速度问题，根据牛顿第二定律可以求出放手后拉力的大小。

用手抓住物体Q时，以悬点为研究对象，悬点受力平衡，有：

T1＝mgcos30°…①，T2＝mgsin30°…②

把手放开瞬间，设Q加速度为a，则P在瞬间沿BC加速度也为a，根据牛顿第二定律，有：对Q：mg﹣T'2＝ma…③

对P，在BC方向：T'2﹣mgcos60°＝ma…④

在AB方向：T'1＝mgsin60°…⑤

联立①②③④⑤得：T1：T1'＝1：1，T2：T2'＝2：3，选项AC正确。

【点评】本题考查共点力的平衡，关键要注意在放手瞬间，在BC方向有加速度，而在AB方向受力平衡。

2.（2018贵州联考）如图所示，质量分别为MA和MB的A、B两小球分别连在弹簧两端，B端用细线固定在倾角为30°的光滑斜面上，若不计弹簧质量，在线被剪断瞬间，A、B两球的加速度分别为( )

A．都等于2g B．2g和0

C．和0 D．0和

【参考答案】D

【名师解析】在线被剪断前，A处于平衡状态，弹簧的拉力等于A的重力沿斜面的分力，即F=MAgsin30°。在线被剪断瞬间，绳子拉力立即减为零，而弹簧的伸长量没有来得及变化，弹力不变，故A的加速度为零。对B，在沿斜面方向，B受到沿斜面向下的弹力和重力沿斜面的分力，由F+MBgsin30°=MBaB，解得：aB=，选项D正确。

最新6年高考4年模拟（更新到2010年高考）之电学实验

2010年高考新题

１．2010·重庆·２２（２）在探究小灯泡的的伏安法测电阻实验中，所用器材有灯泡I，量程恰当的电流表A和电压表V，直流电源的滑动变阻器R、电键S等，要求灯泡两端电压从OV表开始变化

①实验中滑动变阻器应采用______ 接法（“分压”或“限流”）

②某同学已连接如题22图2所示的电路，在连接最后一根导线的c端到直流电源正析之前，请指出其中仅有的2个不当之处，并说明如何改正

A：_______________

B:_________________

③分别测得两只灯泡l1和l2 的伏安特性曲线如题22图3中Ⅰ和Ⅱ所示，然后将灯泡l1、l2

与电池组（电动势和内阻均衡定）连成题22图4所示电路。多次测量后得到通过l1和l2的电流平均值分别为0.30A和0.60A.

A.在题22图3中画出电池组路端电压U和电流I的关系曲线。

B.由该曲线可知电池组的电动势为_________V,内阻为__________Ω(取两位有效数字)

【答案】⑵①分压 ②A.电键不应闭合，应处于断开状态 B.滑动变阻器的滑动触头P位置不当，应将其置于b端 ③ 4.6V 2.7Ω

【解析】⑵①探究小灯泡的伏安特性曲线要求电压从0到额定电压变化，所以滑动变阻器必须采用分压解法。

②在连接线路时必须将每个开关断开，而图中是闭合的这是第一个错误。连好线路后在闭合开关前需要将限流滑动变阻器调到阻值最大，将分压滑动变阻器调到输出为0端，在图中是b端，以保护电源和电表。

③描绘电源的伏安特性曲线要求外电阻变化测定对应的多组路端电压和电流，本实验中用两个小灯泡来改变外电阻获得两组电流值，然后在小灯泡的伏安特性曲线上查出对应的电压，用两个坐标点描绘图像。为描绘准确可以先进行理论计算，首先查出两坐标为（0.30A，3.8V）和（0.60A，3.0V），则内阻为7.23.06.00.38.3rΩ，电动势为7.203.08.3Er，6.4E

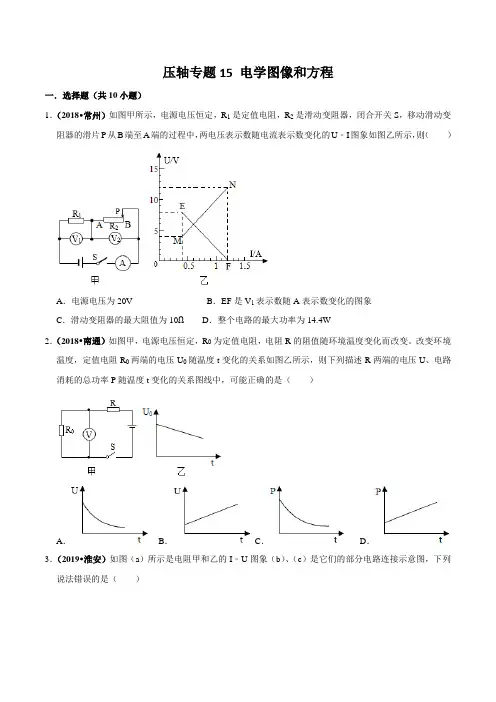

压轴专题15 电学图像和方程

一．选择题（共10小题）

1．（2018•常州）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U﹣I图象如图乙所示，则（ ）

A．电源电压为20V B．EF是V1表示数随A表示数变化的图象

C．滑动变阻器的最大阻值为10Ω D．整个电路的最大功率为14.4W

2．（2018•南通）如图甲，电源电压恒定，R0为定值电阻，电阻R的阻值随环境温度变化而改变。改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图乙所示，则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中，可能正确的是（ ）

A． B． C． D．

3．（2019•淮安）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（ ）

A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等

B．图（b）中，当电压U为3V时，乙的电阻为5Ω

C．图（c）中，当电压U为2V时，干路总电流为0.6A

D．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小

4．（2019•雨花区一模）为了测量某电热暖手器提示灯L的额定功率，小梦设计了如图甲所示的电路图，变阻器的规格为20Ω 1A，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U﹣I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U﹣I图象，如图乙所示，则下列结论错误的是（

）

A．定值电阻R0的阻值是10Ω

B．将R0与灯L串联在6V的电源两端时，灯丝的实际电阻为5Ω

C．R0与灯L并联接入电路并调节电源电压，当R0消耗的功率为4.9W时，灯L恰好正常发光，灯L的实际功率为5W

1 2013年中考物理复习专题—动态电路分析题

1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）A．电流表A1和电压表V1 B．电流表A1和电压表V2 C．电流表A2和电压表V1 D．电流表A2和电压表V2

2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V

3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）

A． 变小 B． 不变 C． 变大 D． 无法判断

4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）A．A1表示数变大，V1表示数变大 B．A1表示数变大、V1表示数变小 C．A1表示数变小、V1表示数变小

D．A1表示数变小、V1表示数变大

5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）

A．

B．

C．

D．

6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）

A．9：10 B．4：3 C．3：4 D．5：2

7．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（ ）A．光敏电阻的阻值随光强的增强而变大
