高低压配电柜安装方案一、概述高低压配电柜是电力系统中一种重要的电力配电设备，用于将电力能源分配给不同的负载。

合理的安装方案可以确保高低压配电柜的正常运行和安全性。

本文将探讨高低压配电柜的安装方案。

二、选址与环境条件1. 选址高低压配电柜的选址应考虑以下因素：- 便于供电线路的引入；- 与负载接近，减少功率线路损耗；- 避免污染源，防止柜体受损。

2. 环境条件高低压配电柜的环境条件要满足以下要求：- 温度：通常不超过40℃，并保持稳定；- 湿度：相对湿度不超过50%；- 通风：应有良好的通风系统以保持柜内温度良好。

三、安装步骤1. 设计方案在安装高低压配电柜之前，需要进行设计方案的制定。

设计方案应涵盖以下内容：- 所需配电柜的数量和型号；- 配电柜的布局和尺寸；- 电力线路的设计和布线。

2. 安装准备- 检查所有安装设备的完整性和质量；- 根据设计方案准备所需工具和材料；- 清理安装现场，确保安全。

3. 安装电力线路- 根据设计方案进行电力线路的布线；- 确保电力线路的接线牢固可靠；- 遵循相关电气安全规范。

4. 安装高低压配电柜- 根据设计方案将配电柜安装在合适的位置上；- 将高低压配电柜与电力线路正确连接；- 确保所有连接牢固可靠。

5. 连接负载- 根据设计方案将负载连接到高低压配电柜上；- 检查负载的连接情况，确保没有松动或异常情况。

6. 调试和测试- 进行全面的系统调试和测试，确保高低压配电柜的正常工作；- 检查保护装置的运行情况；- 测试各个回路的电流、电压等参数。

7. 安全措施- 安装过程中，应穿戴符合要求的防护用具；- 在操作过程中，注意防止触电和短路事故的发生；- 安装完成后，设立明显的警示标识。

四、安全注意事项1. 在安装高低压配电柜时，务必确保断电并遵循相关安全规范；2. 操作人员应具备相关的电气知识和专业技能；3. 安装现场应保持整洁，并及时清理施工垃圾；4. 定期检查和维护高低压配电柜，确保其正常运行和安全性。

高、低压开关柜安装规范2012年9月20日1、范围·本工艺标准适用于xx项目10kV开关柜及400V开关柜的安装及二次回路结线。

2、施工准备·设备及材料要求：·设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

·外购设备应出具合格证及试验报告·安装使用的材料：·柜体外壳应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。

·应使用镀锌的螺丝、螺母、垫圈、弹簧垫、地脚螺栓·其它材料：相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙扎带、绝缘胶垫、电焊条、锯条、氧气、乙炔气、液化气罐、绝缘套管、绝缘扣等均应符合质量要求。

·主要机具：吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具、等。

安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、钢锯、改锥、电工刀、组合扳手等。

测试检验工具：水准仪、兆欧表、万用表、水平尺、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。

试验仪器：微机继电保护测试仪、交流耐压机、CT特性测试仪、电流表、电压表、调压器、试验测试线。

送电运行安全用具：高压验电器、高压绝缘靴、绝缘手套、接地线、灭火器。

·作业条件：·土建施工条件：·土建工程施工标高、尺寸、结构及埋件均符合设计要求。

·墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。

·室内地面工程完、场地干净、道路畅通。

·施工图纸、技术资料、柜面布置图齐全。

技术、安全、消防措施落实。

·设备、材料齐全，并运至现场库。

3、操作工艺·工艺流程：设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）上方母线配制→柜（盘）二次回路结线→柜（盘）试验调整→保护装置及二次元件试验→母线试验→具备送电条件·设备开箱检查：·安装单位、供货单位及项目部人员共同进行，并做好检查记录。

高低压配电柜安装方案1. 引言高低压配电柜是工业领域中常见的电气设备，主要用于控制和分配电力。

本文档旨在提供一份高低压配电柜的安装方案，包括材料准备、设备安装、电气连接和安全注意事项等方面的内容。

2. 材料准备在进行高低压配电柜安装之前，需要准备以下材料和工具： - 高低压配电柜 - 立柱和底座 - 安装螺栓和螺母 - 电缆和线槽 - 电气工具（如螺丝刀、钳子、电动螺丝刀等） - 隔离开关 - 保险丝和熔断器 - 安全标识和警示标志3. 设备安装1.在安装高低压配电柜之前，首先需要选择合适的安装位置。

安装位置应远离易燃材料和其他危险源，并保证通风良好。

2.根据厂家提供的安装图纸和指导书，安装立柱和底座。

使用安装螺栓和螺母将立柱固定在底座上，确保立柱稳固。

3.将高低压配电柜放置在立柱上，并使用螺栓和螺母将其固定。

4.安装隔离开关和保险丝等附件，根据电路设计要求进行连接。

5.对配电柜进行必要的接地处理，确保接地良好。

4. 电气连接1.在进行电气连接之前，务必先切断主电源，并使用安全标识和警示标志提醒他人。

2.根据电路设计图纸，进行电缆铺设和线槽安装。

注意保持电缆和线槽的整洁，并避免过度弯曲。

3.根据电缆规格和连接要求，将电缆连接到相应的设备和端子上。

确保连接牢固，并进行必要的绝缘处理。

4.在连接电缆之前，检查每个接线端子，确保接触良好，并使用绝缘胶带或绝缘套管保护暴露的导线末端。

5.检查所有电气连接，确保没有错误或松动的连接。

确保每个电气元件和开关都正常工作，并完成所需的调试和测试。

5. 安全注意事项1.在进行高低压配电柜安装前，请确保拥有相关专业知识或得到专业人员的指导。

2.在进行任何电气连接之前，务必切断主电源并贴上相应的警示标志。

3.在进行安装过程中，佩戴防护眼镜和手套，避免触摸带有电流的设备。

4.安装配电柜时，确保工作场所干燥，并远离易燃材料和其他危险源。

5.在进行电缆连接之前，确保电缆规格和设备要求相符，并注意正确接线顺序。

高、低压开关柜的安装一、施工工序施工准备→基础槽钢验收→设备开箱检查→盘柜就位→母线安装→开关检查安装→开关柜的清理、检查、试验二、施工方法1) 施工准备：技术资料和工器具、施工机械准备齐全，土建基础浇筑完毕后，检查基础槽钢是否符合要求，配电室内粉饰完毕后，检查是否符合安装的条件。

盘柜就位前，屋顶、楼板施工完毕，不得有渗漏，室内应粉饰完毕，有充足的照明。

2) 设备开箱检查：设备运至现场后，开箱检查整体外观有无损伤，检查盘柜规格、型号、回路、布置，并与设计图纸进行核对。

盘柜外观油漆完好、无锈蚀。

备品、备件与供货清单核对应一致无误，且能满足安装施工要求，厂家随设备带的安装说明书、合格证、出厂试验报告等技术文件资料齐全。

3) 盘柜就位：把盘柜及开关单个吊放在地牛车上，用Ф50钢管作滚杠移至底座上。

先确定第一块盘柜位置，并对其位置和垂直度、水平度进行精确调整后用电焊焊接固定，再已逐个顺序调整后焊接固定。

4) 开关柜母线安装：厂家自带母线检查，对照厂家图纸资料按顺序组装母线，螺栓按规定扭力用扭力扳手紧固。

分支母线连接，螺栓按规定扭力用扭力扳手紧固。

5) 开关插车安装：开关插车外观检查,开关动作试验检查,断路器分合闸，及辅助开关动作检查。

6) 开关柜的清理、检查、试验：对开关柜进行全面的清理、检查，对开关柜内所有的避雷器、互感器、断路器、母线等按规范作试验，对所有仪表、继电器等均进行校验，作出试验及校验报告。

先单独对母线做耐压等试验，经监理工程师检查合格后，才能与进线母线连接；做母线耐压试验前，将母线避雷器等解除并接地隔离。

三、质量检查标准及工艺要求1) 盘柜找正及固定相邻两柜的顶部水平误差≤2mm,成列布置的各柜顶部水平误差≤5mm；相邻两柜面的不平度≤1mm，成列布置的各柜面不平度≤5mm；柜体垂直度偏差≤5‰h（h为柜体高度）；相邻两柜间的接缝间隙≤2mm；每面盘柜都采用四角点焊，点焊长度为20～40mm。

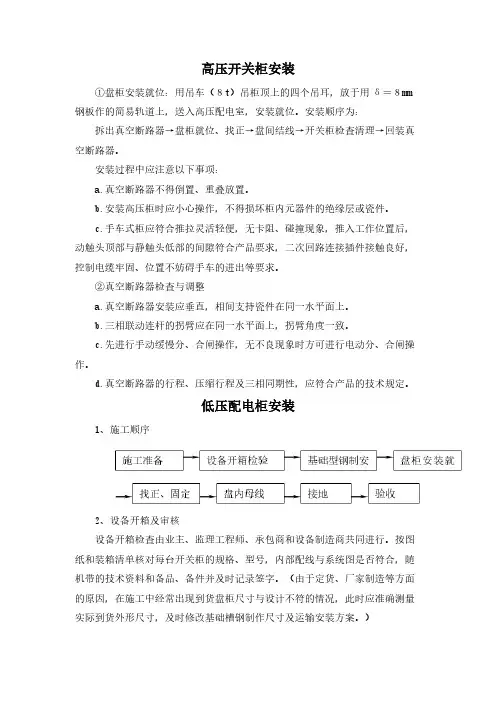

高压开关柜安装①盘柜安装就位：用吊车（８t）吊柜顶上的四个吊耳，放于用δ＝８mm 钢板作的简易轨道上，送入高压配电室，安装就位。

安装顺序为：拆出真空断路器→盘柜就位、找正→盘间结线→开关柜检查清理→回装真空断路器。

安装过程中应注意以下事项：a.真空断路器不得倒置、重叠放置。

b.安装高压柜时应小心操作，不得损坏柜内元器件的绝缘层或瓷件。

c.手车式柜应符合推拉灵活轻便，无卡阻、碰撞现象，推入工作位置后，动触头顶部与静触头低部的间隙符合产品要求，二次回路连接插件接触良好，控制电缆牢固、位置不妨碍手车的进出等要求。

②真空断路器检查与调整a.真空断路器安装应垂直，相间支持瓷件在同一水平面上。

b.三相联动连杆的拐臂应在同一水平面上，拐臂角度一致。

c.先进行手动缓慢分、合闸操作，无不良现象时方可进行电动分、合闸操作。

d.真空断路器的行程、压缩行程及三相同期性，应符合产品的技术规定。

低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检查由业主、监理工程师、承包商和设备制造商共同进行。

按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。

（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。

）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检查槽钢的不平直度，并予以校正。

○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。

在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。

○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。

基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。

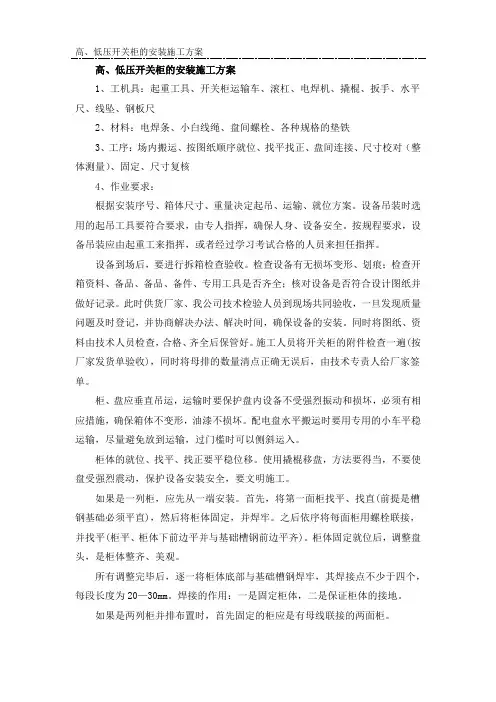

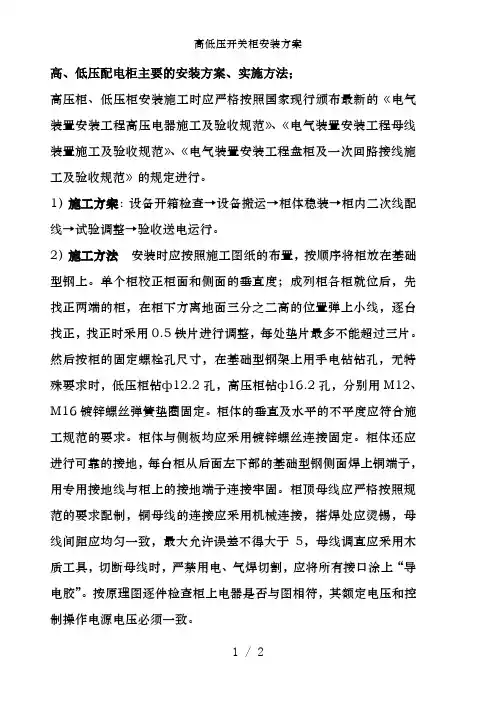

高、低压开关柜的安装施工方案1、工机具：起重工具、开关柜运输车、滚杠、电焊机、撬棍、扳手、水平尺、线坠、钢板尺2、材料：电焊条、小白线绳、盘间螺栓、各种规格的垫铁3、工序：场内搬运、按图纸顺序就位、找平找正、盘间连接、尺寸校对（整体测量）、固定、尺寸复核4、作业要求：根据安装序号、箱体尺寸、重量决定起吊、运输、就位方案。

设备吊装时选用的起吊工具要符合要求，由专人指挥，确保人身、设备安全。

按规程要求，设备吊装应由起重工来指挥，或者经过学习考试合格的人员来担任指挥。

设备到场后，要进行拆箱检查验收。

检查设备有无损坏变形、划痕；检查开箱资料、备品、备品、备件、专用工具是否齐全；核对设备是否符合设计图纸并做好记录。

此时供货厂家、我公司技术检验人员到现场共同验收，一旦发现质量问题及时登记，并协商解决办法、解决时间，确保设备的安装。

同时将图纸、资料由技术人员检查，合格、齐全后保管好。

施工人员将开关柜的附件检查一遍(按厂家发货单验收)，同时将母排的数量清点正确无误后，由技术专责人给厂家签单。

柜、盘应垂直吊运，运输时要保护盘内设备不受强烈振动和损坏，必须有相应措施，确保箱体不变形，油漆不损坏。

配电盘水平搬运时要用专用的小车平稳运输，尽量避免放到运输，过门槛时可以侧斜运入。

柜体的就位、找平、找正要平稳位移。

使用撬棍移盘，方法要得当，不要使盘受强烈震动，保护设备安装安全，要文明施工。

如果是一列柜，应先从一端安装。

首先，将第一面柜找平、找直(前提是槽钢基础必须平直)，然后将柜体固定，并焊牢。

之后依序将每面柜用螺栓联接，并找平(柜平、柜体下前边平并与基础槽钢前边平齐)。

柜体固定就位后，调整盘头，是柜体整齐、美观。

所有调整完毕后，逐一将柜体底部与基础槽钢焊牢，其焊接点不少于四个，每段长度为20—30mm。

焊接的作用：一是固定柜体，二是保证柜体的接地。

如果是两列柜并排布置时，首先固定的柜应是有母线联接的两面柜。

为了保证安装的整体质量，“不要急于固定死，要进行整体调整，分别用线坠和钢板尺测量每面柜的正面和侧面的垂直误差，使误差在合格的范围内。

高低压开关柜配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

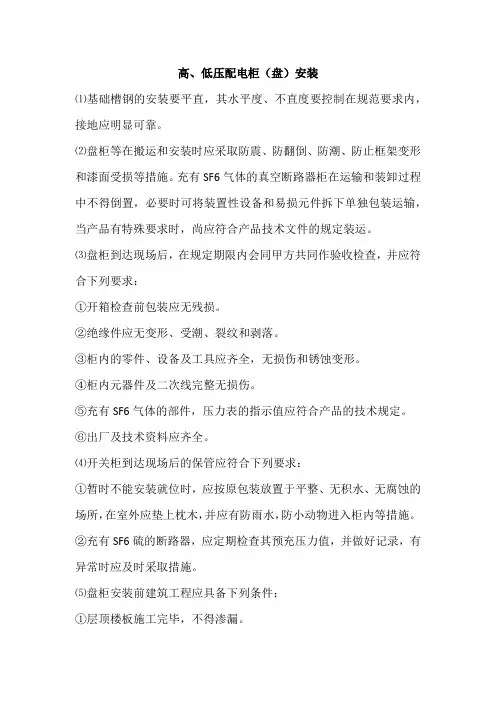

高、低压配电柜（盘）安装⑴基础槽钢的安装要平直，其水平度、不直度要控制在规范要求内，接地应明显可靠。

⑵盘柜等在搬运和安装时应采取防震、防翻倒、防潮、防止框架变形和漆面受损等措施。

充有SF6气体的真空断路器柜在运输和装卸过程中不得倒置，必要时可将装置性设备和易损元件拆下单独包装运输，当产品有特殊要求时，尚应符合产品技术文件的规定装运。

⑶盘柜到达现场后，在规定期限内会同甲方共同作验收检查，并应符合下列要求：①开箱检查前包装应无残损。

②绝缘件应无变形、受潮、裂纹和剥落。

③柜内的零件、设备及工具应齐全，无损伤和锈蚀变形。

④柜内元器件及二次线完整无损伤。

⑤充有SF6气体的部件，压力表的指示值应符合产品的技术规定。

⑥出厂及技术资料应齐全。

⑷开关柜到达现场后的保管应符合下列要求：①暂时不能安装就位时，应按原包装放置于平整、无积水、无腐蚀的场所，在室外应垫上枕木，并应有防雨水，防小动物进入柜内等措施。

②充有SF6硫的断路器，应定期检查其预充压力值，并做好记录，有异常时应及时采取措施。

⑸盘柜安装前建筑工程应具备下列条件：①层顶楼板施工完毕，不得渗漏。

②结束室内地面工作，室内沟道无积水、杂物。

③预埋件及预留孔符合施工图要求，预埋件应牢固。

④门窗安装完毕。

⑹盘柜就位、找正、固定后，最大允许偏差为：垂直度＜1.5‰。

水平度：相邻两盘盘顶＜2mm，成排柜顶部＜5mm。

盘面不平度：相邻盘边＜1mm，成列盘面＜5mm，盘间接缝＜2mm。

⑺配电盘、开关柜安装，宜采用螺栓固定，也允许用焊接方法固定。

⑻设备安装用的紧固件，应用镀锌制品，并宜采用标准件。

⑼盘柜安装完成后，应符合下列要求：①漆层完整无损，绝缘子无损伤，所有连接螺栓应紧固。

②机械闭锁、电气闭锁应动作准确、可靠。

③动、静触头的中心线应*，触头接触应紧密。

④抽屉推拉应灵活轻便，无卡阻、碰撞现象，备用抽屉应能互换。

⑤二次回路连接插件接触良好，控制回路辅助开关的切换点应动作准确。
