墙排小便斗安装方法

明装小便器安装方法

明装小便器是一种常见的卫生洁具，安装步骤相对简单。下面我将详细介绍明装小便器的安装方法，以及需要注意的事项。

首先，安装明装小便器之前，我们需要准备一些工具和材料。这些工具和材料包括：小便器、地漏、不锈钢排水管、塑料密封圈、螺丝刀、螺丝批、水泥、刷子、胶水等。

安装明装小便器的步骤如下：

1.准备工作

在正式安装之前，我们需要先进行一些准备工作。首先，将小便器放置在安装位置，确定好其位置和朝向。然后，使用螺丝刀和螺丝批，将小便器固定在地面上，然后再将地漏与小便器连接。

2.安装排水管

接下来，我们需要将不锈钢排水管连接到地漏上。首先，将排水管与地漏连接，然后使用胶水固定。排水管需要处于一定的倾斜角度，以便于排水顺畅。

3.连接小便器与排水管

将小便器的排水口与排水管连接。使用塑料密封圈将小便器与排水管连接，并使用螺丝刀将其固定。确保密封圈安装牢固，以防漏水。

4.固定小便器

小便器安装好后，需要对其进行固定。使用螺丝刀和螺丝批将小便器与地面固定牢固。这一步骤非常重要，以确保小便器的稳定性。

5.密封接缝

接下来，我们需要对小便器与地面之间的接缝进行密封处理。使用水泥将接缝填补好，并使用刷子进行修整。确保接缝处没有空隙，以防漏水。

6.连接水源

最后，我们需要将小便器与水源连接起来。将水管接口与小便器水箱上的进水口连接，然后打开水源开关，检查水流是否通畅，是否会出现漏水情况。

以上就是明装小便器的安装步骤。在安装过程中，需要注意以下几点事项：

1.正确选择小便器

在选择小便器之前，需要根据实际情况确定适合的大小和型号。还需要注意小便器的质量和材质，以确保其耐用性和使用安全性。

2.严格按照步骤操作

在安装过程中，需要按照步骤进行，遵循具体的操作要求。如果不熟悉安装过程，建议请专业人士进行安装，以避免出现错误和意外情况。

3.注意排水倾斜度

排水管需要有一定的倾斜度，以保证排水的顺畅。如果排水管倾斜不够，可能会导致堵塞和漏水等问题。

A 卫生器具及配件安装

A.1 卫生器具安装

A.1.1 小便器安装

（1） 小便器上水管一般要求暗装，用角阀与小便器连接；

（2） 角阀出水口中心应对准小便器进出口中心；

（3） 配管前应在墙面上划出小便器安装中心线，根据设计高度确定位置，划出十字线，按小便器中心线打眼、楔入木针或塑料膨胀螺栓；

（4） 用木螺钉加尼龙热圈轻轻将小便器拧靠在木砖上，不得偏斜、离斜；

（5） 小便器排水接口为承插口时，应用油腻子封闭。

A.1.2 大便器安装

（1） 大便器安装前，应根据房屋设计，划出安装十字线。设计上无规定时，蹲式大便器下水口中心距后墙面最小为：陶瓷水封660mm，铸铁水封620mm，左右居中。

（2） 坐式大便器安装前应用水泥砂浆找平，大便器接口填料应采用油腻子，并用带尼龙垫圈的木螺丝固定于预埋的木砖上。

（3） 高位水箱安装应以大便器进水口为准，找出中心线并划线，用带尼龙垫圈的木螺钉固定于预埋的木砖上。水箱拉链一般宜位于使用方向右侧。

（4） 蹲式大便器四周在打混凝土地面前，应抹一圈厚度为3.5mm麻刀灰，两侧砖挤牢固。

（5） 蹲式大便器水封上下口与大便器或管道连接处均应堵塞油麻两圈，外部用油腻子或纸盘白灰填实密封；

（6） 安装完毕，应作好保护。

A.1.3 洗脸盆（洗涤盆）安装

（1） 根据洗脸盆中心及洗脸盆安装高度划出十字线，将支架用带有钢垫圈的木螺钉固定在预埋的木砖上；

（2） 安装多组洗脸盆时，所有洗脸盆应在同一水平线上；

（3） 洗脸盆与排水栓连接处应用浸油石棉橡胶板密封；

（4） 洗涤盆下有地漏时，排水短管的下端，应距地漏不小于100mm。

A.1.4 浴盆（淋浴盆）安装

（1） 浴盆应平稳地安装在地面上，并具有0.005的坡度，坡向排水栓；

（2） 溢流管与排水栓应采用Φ50管，并设有水封，与排水管道接通；

（3） 热水管道如暗配时，应将管道敷设保温层后埋入墙内；

（4） 淋浴器管道明装时，冷热水管间距一般为180mm，管外表面距离墙面不小于20mm。

小便器安装

小便器安装

在进行小便器安装前，需要满足以下工作条件：

1.所有材料和器具已经进场，并且可以保证连续施工。技术、质量和安全问题已经进行了交底。

2.排水管和给水管的甩头已经按要求的位置和标高做好，以满足小便器的需要。

3.厕所的基准线已经由土建给出。小便器的安装要在装饰施工完毕后进行，除栽木砖预下螺栓等外。

4.针对高层建筑，样板间已经过各方人员检查、认可并签字。

5.针对高层建筑，已按照标准层的样板间卫生器具的安装模式，制备完模棒、模板、模具。

施工工艺如下：

1.工艺流程：定位栽木砖小便器安装接管（附属设施安装）。 2.首先，按小便器的型号、规格、几何尺寸核对排水管和给水管的甩头位置、标高和规格，以确保满足设计要求。在安装前，排水管甩头周围要清扫干净。

3.对于挂式小便器，它是依靠自身的挂耳固定在墙上的。首先，从给水甩头中心向下吊坠线，并将垂线画在安装小便器的墙上。量尺画出安装后挂耳中心水平线，将实物量尺后在水平线上画出洞槽预下防腐木砖，或者凿剔小孔预栽φ×70木螺栓。下好的木砖面应平整，外表面与墙平齐，并且在木砖螺栓孔中心位置上钉上铁钉，铁钉外漏装饰墙面。待装饰墙面做完后，加上铅垫将挂式小便器牢固地安装在墙上。接下来，使用短管、管箍、角型阀连接给小管甩头与小便器进水口。冲洗管应垂直安装，压XXX设后均应严实、稳固。

4.对于立式小便器，安装前需要检查排水管和给水管的甩头是否在同一条垂直线上，并且符合要求。排水管甩头周围需要清扫干净，然后取下临时封堵，用干净布擦净承口内，抹好油灰安上存水弯管。

在安装立式小便器时，先在排出孔上用3mm厚橡胶圈垫及锁母组合安装好排水栓。然后在坐立小便器的地面上铺设好水泥、白灰膏的混合浆（1：5），将存水弯管的承口内抹匀油灰。接着，将排水栓短管插入存水弯承口内，再将挤出来的油来抹平、找均匀。将立式小便器对准上下中心坐稳应位，经校正安装位置与垂直度，符合要求后，将角式长柄截止阀的丝扣上缠好麻丝抹匀铅油，穿过压盖与给水管甩头连接，用板子上至松紧适度，压盖内加油灰按实压平与墙面靠严。角型阀出口对准喷水鸭嘴，量出短接尺寸后断管，套上压盖与锁母分别插入喷水鸭嘴和角式长柄戴止阀内。拧紧接口，缠好麻丝，抹上铅油，拧紧锁母至松紧度合适为止。最后，在压盖内加油灰按平。

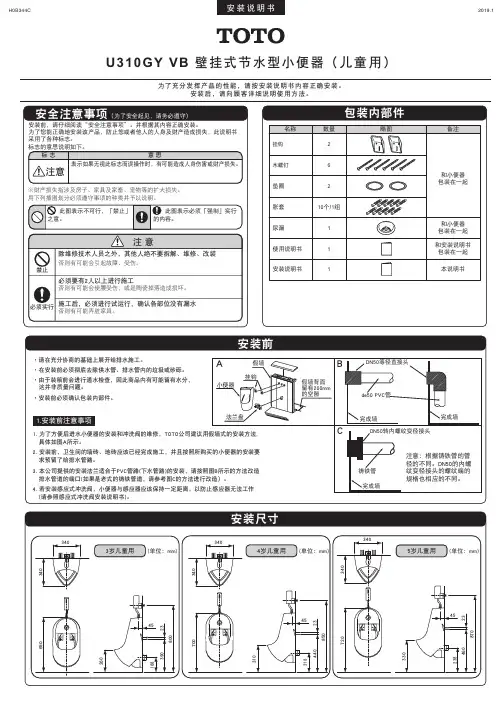

340453403403403403406508002603901682345700850310440218234572087033046023823完成墙DN50等径直接头de50 PVC管完成墙BC完成墙DN50转内螺纹变径接头铸铁管注意：根据铸铁管的管径的不同。DN50的内螺纹变径接头的螺纹端的规格也相应的不同。小便器挂钩法兰盘假墙假墙背面留有200mm的空隙A安装前，请仔细阅读“安全注意事项”。并根据其内容正确安装。为了您能正确地安装该产品，防止您或者他人的人身及财产造成损失，此说明书采用了各种标志。标志的意思说明如下。注意标 志意 思表示如果无视此标志而误操作时，有可能造成人身伤害或财产损失。禁止U310GY VB 壁挂式节水型小便器（儿童用）安装说明书必须实行2019.1H0B344C 此图表示必须「强制」实行的内容。 此图表示不可行，「禁止」之意。※财产损失指涉及房子、家具及家畜、宠物等的扩大损失。用下列插图划分必须遵守事项的种类并予以说明。4岁儿童用3岁儿童用5岁儿童用除维修技术人员之外，其他人绝不要拆解、维修、改装否则有可能会引起故障、受伤。必须要有2人以上进行施工否则有可能会使腰受伤，或是陶瓷掉落造成损坏。施工后，必须进行试运行，确认各部位没有漏水否则有可能弄脏家具。注 意名称数量略图备注挂钩木螺钉垫圈和小便器包装在一起262胀套10个/1组和安装说明书包装在一起本说明书尿漏使用说明书安装说明书和小便器包装在一起111·请在充分协商的基础上展开给排水施工。·在安装前必须彻底去除供水管、排水管内的垃圾或砂砾。·由于装箱前会进行通水检查，因此商品内有可能留有水分，这并非质量问题。·安装前必须确认包装内部件。1. 为了方便后进水小便器的安装和冲洗阀的维修，TOTO公司建议用假墙式的安装方法,具体如图A所示。2. 安装前，卫生间的墙砖、地砖应该已经完成施工，并且按照所购买的小便器的安装要求预留了给排水管路。3. 本公司提供的安装法兰适合于PVC管路(下水管路)的安装，请按照图B所示的方法改造排水管道的端口(如果是老式的铸铁管道，请参考图C的方法进行改造）。4. 若安装感应式冲洗阀，小便器与感应器应该保持一定距离，以防止感应器无法工作(请参照感应式冲洗阀安装说明书)。1.安装前注意事项(单位：mm)(单位：mm)(单位：mm)为了充分发挥产品的性能，请按安装说明书内容正确安装。安装后，请向顾客详细说明使用方法。安全注意事项（为了安全起见，请务必遵守）
