玻璃钢管道安装方案
1 .玻璃钢管道是以粘合剂参加一定量的辅助原料, 然后浸渍无碱 玻璃布,以其在成形芯轴上绕制成管子,经过固化脱膜热处理而制成.
玻璃钢比重较轻,具有较高的强度、良好的耐热性、耐腐蚀性和 电绝缘性.加工操作工艺简单,具有良好的工艺性能.可用于温度为 -30C〜120c的范围内.常温下管材使用压力可达 3MPa.

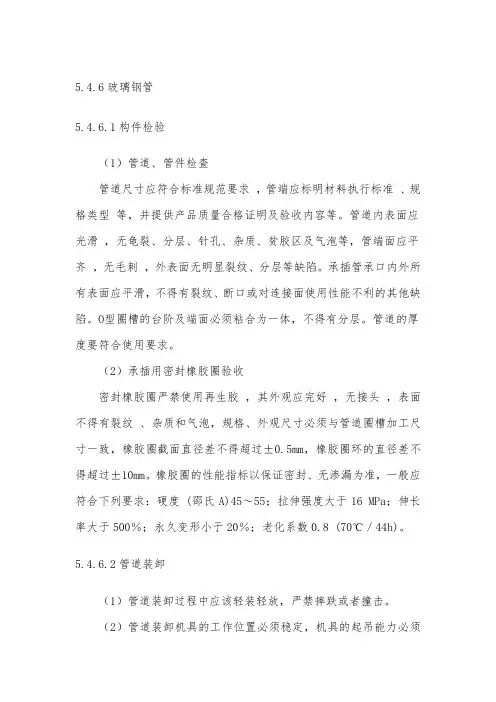

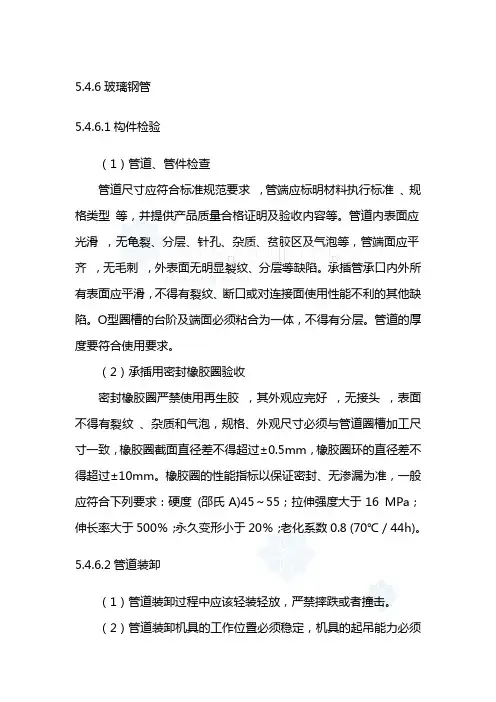

2 .玻璃钢预制件的检验
a、首先检查玻璃钢预制管道、管件的几何尺寸是否符合设计和相 关标准要求.尤其要注意法兰与管道的厚度是否符合要求.
b、检查玻璃钢预制件所使用的材料是否符合要求.
c、重点检查连接法兰面是否与管子中央线垂直,连接面是否平 整,螺栓孔是否标准等.
检查合格前方可进行安装.
3 .玻璃钢管道安装
3.1 玻璃钢管道的连接
玻璃钢管道在工程中一般是分段连接的,每节都带有法兰.施工 中一定要保证法兰处的密封,密封垫要放置正确,螺栓要对称紧固, 紧固力矩要适中.
如果需要调整管线的长度,可在非法兰部位截开进行调整.调整 合格后,在管端涂上胶合剂对口粘接,并在粘合接缝处加浸透胶合剂 的玻璃布缠绕数层即可.注意使每层布都要缠紧,不得残存气泡,或 产生脱层等现象,强度要到达原管道的强度.
玻璃布厚度为0.1〜0.3mm为宜,不宜过厚,便于胶结剂浸透粘牢. 胶结剂应随配随用.胶结剂的固化剂有毒,配置胶结剂时应在良好通 风场所进行,操作者须戴口罩及手套.
其他连接方式还有承插粘接和螺纹连接.粘接剂和玻璃布的缠绕 方式同上.
3.2 玻璃钢管道切割
可采用机械切割,但不允许有分层和脱落现象.管子外表应平整, 布允许起层,允许有由于玻璃布脱脂所形成的色泽深浅、 气泡和皱折, 经加工修正后不得超过壁厚公差,内壁允许有稍微的皱纹.
玻璃钢管道的施工连接方法
玻璃钢管施工的连接方法一般有法兰连接、套管粘结连接、承插 粘结连接、平口粘结连接及螺纹连接.
2-1.法兰连接
法兰连接,有以下两种形式：
a.用模压玻璃钢法兰,安装在管子两端,用胶合剂把法兰和管 子粘结起来〔有的管子出厂时本身已带有法兰〕.如图-1所示.
图-1
图-1粘结玻璃钢法兰
1-玻璃钢管；2-法兰；3-胶合齐I」; b.用金属或玻璃钢对开式活套法兰,管子在制造时,两端已特
意制成凸缘的形式.如图-2所示
2
图-2
图-2金属或玻璃钢对开式活套法兰
1-玻璃钢管；2-法兰；3凸缘；4-垫片；5-螺栓、螺母
2-2.套管粘结连接
在管子端部及套管处涂上胶合剂对口粘结,然后再用浸透胶合剂
的玻璃布带,在接口处加缠数层,经自然枯燥后即可.如图 -2所示
图-3
图-3玻璃钢管的套管粘结连接
1--玻璃钢管；2—玻璃钢套管；3—浸透胶合剂的玻璃布带
2-3.承插粘结连接 在承口内外表和插口外外表涂上胶合剂,插入粘合后,再用浸透 胶合剂的玻璃布带在该处加缠数层,经自然枯燥后即可.如图-4所示
图-4
图-4玻璃钢管的承插粘结连接
1--玻璃钢管；2—承插口； 3—浸透胶合剂的下班布带
2-4.平口粘结连接
在管端涂上胶合剂对口粘接,并在粘接缝处加浸透胶合剂的玻璃 布缠绕数层,经自然枯燥后即可.
图-5
图-5玻璃钢管的平口粘结连接
1--玻璃钢管；2一对口胶合剂；3—浸透胶合剂的玻璃布带
2-5.螺纹连接
直径在65毫米以下的玻璃钢管也可采用螺纹连接,连接时将螺 纹处涂上胶合剂,然后拧紧即可.
3 .玻璃钢管道安装前的检查
安装前,应对玻璃钢管及其附件等所有连接材料进行检查,确认 材料符合设计要求、质量合格后才能安装.玻璃钢管的外表应光滑平 整,不允许起层,但允许有因玻璃布脱腊而形成的色泽深浅不一、气 泡和皱折.
4 .粘结技术
玻璃钢管粘结时,被粘结的两个面都应用胶合剂涂抹均匀,然后 再粘合.用于缠绕的玻璃布带厚度应选用 0.1〜0.3毫米的,不宜过厚, 以便胶合剂浸透粘牢.缠绕时注意每一层玻璃布都要缠紧,不得残存 气泡或产生脱层等现象.粘结用的胶合剂应随配随用,夏天应在30
分钟内用完,冬天应在40分钟内用完.由于胶合剂的固化剂有毒, 所以配制胶合剂和缠绕玻璃钢接口应在通风良好的地方进行,操作者
须并戴好防腐手套和口罩.
玻璃钢管胶合剂的配方:
玻璃钢管胶合剂的配方,随玻璃管的种类不同而异.除设计有要 求外,常用的玻璃钢管胶合剂配方见表-1〜表-6. 表-1:环氧玻璃钢管胶合剂参考配方
胶合剂组成
配 方〔重量比〕
I 丑 m IV
环氧树脂〔6101〕
聚脂树脂
邻苯二甲酸二」酯
亚磷酸一苯酯
间苯二胺
乙二胺〔65%〕
填料〔石墨粉、石英
粉、辉绿岩粉〕 丙酮〔或无水乙醇〕 100
10
10 〜15
14 〜16
25 〜30
适里(15~
20) 100
10 〜15
5
6〜8
适里
适里(10~
15) 100
10 〜15
14 〜16
30 〜40
适量(20~
30) 100
6〜8
30 〜40
适里(2卜
30) 备注 用于贴衬 设备需加 热固化 用于输送液
体介质的玻
璃钢管道 加热固化 常温固化
表-2:酚醛玻璃钢管胶合剂参考配方
胶合剂组成 配方〔重量 胶合剂组成 配方〔重量
酚醛树脂〔2130〕 100 比〕 填料〔右墨粉、石英 20 〜25)
苯磺酰氯 6〜8 粉、辉绿岩粉〕
胶泥改进剂 10 乙醇 适量(15 ~
20)
表-3:酚醛-吠喃玻璃钢管胶合剂参考配方
胶合剂组成 配方〔重量 胶合剂组成 配方〔重量
吠喃树脂 70比〕 对甲苯磺酰氯 8〜10)
酚醛树脂〔2130〕 30 填料〔右墨粉、石英
邻苯二甲酸二」酯 10 粉〕
内酮〔或乙醇〕 I舌电
表-4:环氧-酚醛玻璃钢管胶合剂参考配方
胶合剂组成 配 方〔重量比〕
I 丑 m
环氧树脂〔6101〕 70 〜80 70 〜80 60 酚醛树脂〔2130〕 20 〜30 20 〜30 40
聚酯树脂〔304〕 14 〜16 10
间苯二胺 10 〜15 14 〜15
邻苯二甲酸二」酯 10
亚磷酸二苯酯 20 〜30 20 〜30
填料〔右墨粉、石英 20 〜30 20 〜30
粉、辉绿岩粉〕
适用〔10~ 适用
丙酮〔或乙醇〕 适用(20 ~
20) 15)
表-5:环氧-吠喃玻璃钢管胶合剂参考配方
胶合剂组成 配 方〔重量比〕
I 丑 m 环氧y 脂(6101) 30 30 50 吠喃怖 70 70 50
亚磷酸二苯酯 10 10
邻苯二甲酸二丁 10 10
酯 6〜8
乙二胺〔65%〕 多乙基方胺 10
50 30 10 适里
填料〔石墨粉〕 适用 适用 适用
乙醇
表-6:吠喃玻璃钢管胶合剂参考配方
胶合剂组成 配 方 〔重量比〕
I 丑
吠喃树脂〔或糠醇 100 100
树脂〕 6〜8 10 〜14
苯磺酰氯 20 适用
填料〔辉绿岩粉〕
乙醇 20 适用
说明：胶合剂的配兑是玻璃钢管施工的关键,必须根据玻璃钢管 生产厂家的技术说明书认真按程序仔细操作. 比重大的溶剂倒入比重
小的溶剂并均匀搅拌,是配兑胶合剂操作过程中必须遵守的根本准
那么.
