轻质砌块隔墙施工方案

轻质隔墙施工方案

1

1编制依据

《建筑用轻质隔墙条板》GB/T 23451-2009

《灰渣混凝土空心隔墙板》GB/T 23449-2009

《建筑工程施工质量验收统一标准》GB 50300-2010

《建筑轻质条板隔墙技术规程》JGJ/T 157-2008

《建筑隔墙用轻质条板》JG/T 169-2005

2 工程概况

3 材料进场验收

3.0.1 工程中所用的预制内墙板以及安装辅材等，必须符合《建筑材料放射性核素限量》GB6566 和《民用建筑工程室内环境污染控制规范》GB50325标准的要求。不得采用对人体有害及对环境有污染的材料。

3.0.2 材料进场时，厂家应提供预制内墙板、粘结剂和嵌缝带的质量检验报告及合格证。

3.0.3 预制内墙板的外观质量及尺寸允许偏差检验以1000 块为一个批次，不足1000 块的也视为一批。每批随机抽查10 块。

3.0.4 预制内墙板的外观质量应按下表检查。其中一项不合格的，则应判定为不合格。轻质隔墙施工方案

2

3.0.5预制内墙板尺寸偏差按下表检查：

4 墙板安装工艺流程 轻质隔墙施工方案

3

5 墙板安装准备 轻质隔墙施工方案

4

5.1施工条件

5.1.1 有一定范围的轻质墙板堆放场地。

5.1.2有吊运轻质墙板的施工电梯（吊笼、塔吊），且尺寸能满足吊运墙板要求，提升能力能满足轻质墙板安装进度的要求。有轻质墙板的水平运输工具，如图2、图3所示：

图2 手推车 轻质隔墙施工方案

5

图3

5.1.3 施工层结构已做好，建筑模板、垃圾等杂物已全部清理，有作业面，并经上下道工序交接、办理文字移交清单，轻质墙板方可进场施工。

5.1.4 必须有供安装轻质墙板放线定位用的轴线、控制线或基准线。

5.1.5 施工用水、电方便，并提供接头。

5.1.6 卫生间墙体下部设高200㎜C20砼防水墙垫，在轻质墙板施工前由总包方浇捣好，并且墙垫宽度小于墙板宽度10~15㎜（待轻质墙板施工完后墙垫施工单位用水泥砂浆加抗裂网格布抹平），防水墙垫高度误差在10㎜以内。

3.1.1 墙体工程施工方案

3.1.1.1 砌体工程设计概况

普通内隔墙砌体采用A5.0加气混凝土砌块（体积密度级别B07），用水房间内隔墙在1.8m以下用MU5.0页岩实心砖，1.8m以上用A5.0加气混凝土砌块（体积密度级别B07），设备管井及电梯井道隔墙采用MU5.0页岩多孔砖，砌体外墙采用MU10页岩多孔砖，砂浆均采用MU7.5混合砂浆，砌体施工质量控制等级B级。

根据招标图纸要求：本工程所有构造柱纵筋及墙体拉结筋均必须预留预埋，不宜事后植筋。

墙体材料 材料 类别 厚度（mm） 使用部位

页岩多孔砖

外墙 200 实体外墙

轻钢龙骨增强水泥纤维板墙 详幕墙设计 游泳馆与体育馆斜铝板外墙内侧

页岩空心砖

内墙 100,200 地下室内隔墙，非采暖房间除管井、设备用房与卫生间外

页岩多孔砖 100,200 管井与设备用房、外墙、卫生间淋浴间

加气混凝土砌块 100,200 地上内隔墙，地下一层商业、体育、全民健身类用房内隔墙

轻集料混凝土空心墙板 150 酒店客房间隔墙面密度不大于160kg/m2

轻钢龙骨增强水泥纤维板墙 详幕墙设计 游泳馆通廊以及综合训练馆大厅之间分隔

（1）拉结筋设置

1）框架柱及剪力墙与填充墙应全高设置2道直径为6.5mm的竖向间距600mm的拉结筋，砼构造柱及墙体相互连接处,也设置拉结筋。拉结筋应沿墙

全长贯通。在砌筑时，应先铺设砂浆后放置钢筋，确保砂浆将钢筋进行包裹后的整体受力性能。

具体做法见下图。

插图 通长墙拉筋设置详图 插图 墙体构造柱拉结筋构造

2）内、外砖墙砌筑至顶部做法：当墙体长度＜5m时，应待下部平砌砖墙沉实后斜砌，沉降至少14天。当墙长≥5m时，墙顶与梁（板）应设拉结筋，详见下图。 钢筋混凝土墙体 后砌填充墙 1

1

1 1 通长布置 提前预埋

插图 砖墙顶部与梁连接做法

（2）构造柱设置

根据招标图纸及砌体施工质量验收相关规范要求，对构造柱的布置要求如下：

.

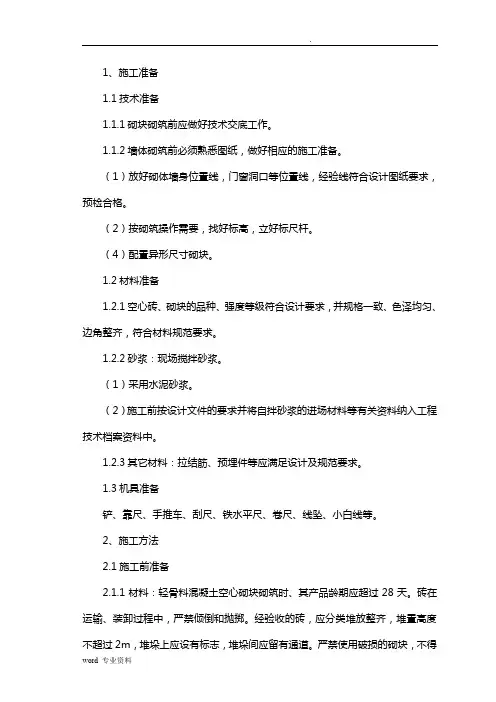

word 专业资料 1、施工准备

1.1技术准备

1.1.1砌块砌筑前应做好技术交底工作。

1.1.2墙体砌筑前必须熟悉图纸，做好相应的施工准备。

（1）放好砌体墙身位置线，门窗洞口等位置线，经验线符合设计图纸要求，预检合格。

（2）按砌筑操作需要，找好标高，立好标尺杆。

（4）配置异形尺寸砌块。

1.2材料准备

1.2.1空心砖、砌块的品种、强度等级符合设计要求，并规格一致、色泽均匀、边角整齐，符合材料规范要求。

1.2.2砂浆：现场搅拌砂浆。

（1）采用水泥砂浆。

（2）施工前按设计文件的要求并将自拌砂浆的进场材料等有关资料纳入工程技术档案资料中。

1.2.3其它材料：拉结筋、预埋件等应满足设计及规范要求。

1.3机具准备

铲、靠尺、手推车、刮尺、铁水平尺、卷尺、线坠、小白线等。

2、施工方法

2.1施工前准备

2.1.1材料：轻骨料混凝土空心砌块砌筑时、其产品龄期应超过28天。砖在运输、装卸过程中，严禁倾倒和抛掷。经验收的砖，应分类堆放整齐，堆置高度不超过2m，堆垛上应设有标志，堆垛间应留有通道。严禁使用破损的砌块，不得

.

word 专业资料 使用被雨水淋湿的砌块。并应防止砌块被油污等污染。

2.1.2砌筑前经结构墙上弹好1000mm标高的水平线，在相应部位弹好墙身边线、门窗洞口线，在结构墙柱上弹好砌筑墙的边线。

2.1.3遇有穿墙管线，应预先核实其位置、尺寸，以预留为主，减少事后剔凿，损害墙体。

2.1.4砌墙的前一天应将砌块墙与结构墙相连接的部位洒水湿润，保证砌体粘接牢固。砌筑墙体时，应向砌筑面适量浇水。

2.2施工工艺流程

墙体放线

→ 砌块排列 → 铺砂浆 → 砌块就位→ 校正

砌块浇水

→ 砂浆镶砖 → 竖缝灌砂浆 → 勾缝

2.3砌块施工方法

2.3.1基层处理：将要砌墙的根部位的混凝土或砖表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度，当最下一皮的水平灰缝厚度大于20mm时，应用细石混凝土找平。

1/26（优品建造体系实施作业指引附件八ALC隔墙板施工工艺要点

）

2/261.目的

为保证采用轻质隔墙板工艺的项目顺利推进，明确轻质隔墙板标准做法，消除轻质隔墙

板安装过程中的质量通病，保证轻质隔墙板部位无裂缝，最终达到提升工程质量及客户满意

度的目的，特编制本施工工艺要点。

2.适用范围

适用于中梁地产集团负责开发建设的采用轻质隔墙板施工工艺的所有项目，特殊情况一

事一议。。

3.编制依据

3.1.《蒸压加气混凝土板》GB15762-2008

3.2.《蒸压加气混凝土用砌筑砂浆与抹面砂浆》JC890-2001

3.3.《建筑用轻质隔墙条板》GB/T23451-2009

3.4.《建筑轻质条板隔墙技术规程》JGJ/T157-2014

3.5.《建筑隔墙用轻质条板》JG/T169-2016

3.6.《建筑工程施工质量验收统一标准》GB50300-2013

3.7.《建筑装饰装修工程施工质量验收规范》GB50210

3.8.《住宅设计规范》GB50096-2011

3.9.《建筑设计防火规范》GB50016-2014

3.10.《蒸压加气混凝土应用技术规程》JGJ/T17-2008

3.11.《内隔墙－轻质条板（一）》10J113-1

3.12.《蒸压轻质砂加气混凝土(ALC)砌块和板材结构构造》06CG01

3.13.《蒸压轻质砂加气混凝土(ALC)砌块和板材建筑构造》06CJ05

4.轻质隔墙板工艺介绍

轻质隔墙板是一种新型节能材料，具有质量轻、强度高、多重环保、保温隔热、隔音、

呼吸调湿、防火、快速施工、降低墙体成本等优点。用于制备隔墙板的轻质混凝土可大致分

为轻集料混凝土、轻质多孔（封闭孔）混凝土以及轻集料多孔混凝土3大类。其中，轻集

料混凝土比较常用的是陶粒混凝土，采用轻质多孔混凝土可制备高性能蒸压加气混凝土板

（ALC板）。

4.1.

常见的轻质隔墙板材料及辅材如下表：

3/

26

ALC隔墙板

蒸压陶粒板

4/264.2.轻质隔墙板材料性能要求

4.2.1.轻质隔墙板材料及性能要求类型骨料粉料凝固料
