船体施工工艺

  • 格式：doc
  • 大小：939.50 KB
  • 文档页数：81

1

e

施 工 设 计 标记 数量 修改标记 签字 日期

船体建造工艺 4380-100-02GY 编制 打字 校对 标检 总面积 m2 共81页 第1页

审核 审定 日期

2 4380-100-02GY 船体建造工艺

共 81 页

目录

目录 ...................................................................................................................................................................... 2

一 船体建造原则工艺.......................................................................................................................................... 3

二 船体分段建造与装配工艺 .............................................................................................................................. 8

三 数控套料与切割工艺 .....................................................................................................................................16

四 船舶结构焊接与坡口型式选用规定 ..............................................................................................................25

五 钢质船体焊接工艺.........................................................................................................................................45

六 焊缝返修通用工艺规范 .................................................................................................................................54

七 临时工艺孔、工艺孔补板、临时安全通道开口设计规范 ............................................................................58

八 船体吊环及安装要求 .....................................................................................................................................60

九 钢质船体曲面成型及火工矫正工艺 ............................................................................................................. 71

十 船体构件加放余量及补偿量的规定 ............................................................................................................79

3 4380-100-02GY 船体建造工艺

共 81 页

一 船体建造原则工艺

1概述

1.1船舶用途及结构特征

本船为全钢结构单甲板单底客船。

主船体、上建及型材材料采用符合规范要求的优质钢材建造。

本船全船采用横骨架式结构，本船肋骨间距为500mm。

1.2船舶航区

本船航行于厦门至漳州招银港旅客运输、厦门港内旅客运输，航区为沿海航区。

1.3规则、规范、标准

本船按下列规则和规范进行设计：

《国内航行海船法定检验技术规则》（2011）及其修改通报

《国内航行海船入级规则》（2012）及其修改通报

中国船级社(CCS)《钢质海船入级规范》（2015）及其修改通报

中国船级社(CCS)《材料和焊接规范》（2015）

《中国造船质量标准》CSQS，2005

1.4主要尺度及参数

总 长：LOA 37.62m

船 长：L 34.15m

型 宽：B 8.60m

型 深：D 2.12m

设计吃水：T 1.36m

2船体建造方案

2.1本船船体采用分段塔式建造，船台合拢下水的建造方案。

2.2主船体分段划分

4 4380-100-02GY 船体建造工艺

共 81 页

本船将主船体划为5个立体分段，分别为101、102、103、104、105分段；

主甲板室划分为2个立体分段，分别为201、202分段。

上甲板室划分为1个立体分段，301分段。

2.3分段建造简介

胎架采取反造甲板胎架(模板每2~3肋位设置）

主船体分段以主甲板为基准面进行反造；

上层建筑分段分别以各层甲板为基准面进行反造。

各分段采取各构件按铺板贴胎、板缝焊接、划线、结构安装、验收、焊接的 工艺顺序进行制作

全船板材采用数控切割下料，型材采用手工下料。

2.4分段合拢

根据本船分段划分特点，本船将按下列合拢顺序进行本船的船台合拢：

分段组装先后顺序

序号 分段名 备注

1 102分段 定位分段上船台

2 101、103分段 分别与102分段合拢

3 104分段 与103分段合拢

4 105分段 与104分段合拢

5 4380-100-02GY 船体建造工艺

共 81 页

4 201分段 定位

5 202分段 与201分段合拢

6 301分段 与主甲板分段定位及合拢

7 甲板室分段 定位及合拢

3船体下料加工工艺程序

3.1船体下料工艺准备

3.1.1根据光顺过的型线对图形文件进行校对和修订。

3.1.2下料指导文件：

①放样及样板制作、下料图表及技术表格绘制；

②甲板号料拼板、外板号料拼板、舱壁号料拼板；

③纵横骨架型材下料、加工线、焊缝线绘制；

④各种肘板下料、各种舾装件下料；

⑤分段及结构中心线、安装线、对合线、检验线、地面线等绘制。

3.1.3制作电脑切割文件，尽量集中相同板厚的材料规格一起下料，保证材料的利用率。

3.1.4为了保证肋骨框架的型线焊接后的准确度，肋板对接处，放焊接收缩余量。

3.2材料准备：

①检查记录材料编号、炉号和检验证书号等等。

②检查板材、型材外表有无伤痕和缺陷。

③检查运输设备对材料的保护措施，防止运输过程的损坏。

3.3下料工艺

3.3.1对于构件型线为曲线的，采用水床等离子数控下料。较大较长的构件，可分为尽量少的数段拼接。

3.3.2对于型线平直，以及长度超过水床切割尺寸具有对称性的T型构件可采用手工下料。

3.3.3大型组合型材的组装画线，采用成对组装工艺：在两块型材复板之间，根据材料余量的多少相应留下少量空间，当组合型构件装焊完成，可预先在空间区域进行校正焊接，达到控制变形的目的。

6 4380-100-02GY 船体建造工艺

共 81 页

4焊接工艺

1）经过焊接试验、评定、船检(CCS)送审及认可的焊接工艺，方可在本船上实施。

2）《焊接规格表》及《焊接原则工艺》、《船舶建造精度标准》作为焊接作业指导书，必须严格按照相关进行焊接作业及检验。

5质量要求

5.1号料划线按《船舶建造精度标准》要求进行作业及检验。

5.2部件切割按《船舶建造精度标准》要求进行作业及检验。

5.3余量配置

①构件对接板缝处留焊接余量。

②平面分段合拢口拼板余量： 单边30~50mm。

③曲面板加工余量根据详细而具体的要求来确定。

④需要加工的骨材，预留加工余量，待加工完成对线割除。

5.4本文没有规定的质量、精度要求，按具体图纸要求部件、分段组装工艺

6部件、分段组装工艺要求

6.1曲面板加工

①所有曲面结构应全部采用冷加工方式，即压力机和相应的模具进行，避免采用水火加工;

②根据型线曲度的大小，仔细绘制加工线;

③注意掌握每次进刀的层次和深度，尽量保证曲面的光顺，无明显压痕。

6.2组合型材组装、焊接要点

A组装要点

焊接线应满足“焊接规格表”要求;

结构安装对线应满足 “对正”要求;

对于结构焊接，除了注意在满足设计要求的基础上，尽量保持较小的焊喉，在焊接秩序上，可采用跳焊法对控制变形比较有利。

B焊接要点

根据构件的实际情况采用下列方法控制变形：

7 4380-100-02GY 船体建造工艺

共 81 页

①尽量采用对称焊接的方法，减少结构校正的工作量。

②采用T型材面板背靠背点焊固定的方法形成对称焊接，减少变形。

用钢质工装，对变形进行约束控制，减少变形。

6.3平面板架结构安装、焊接工艺要点

A焊接线应满足“焊接规格表”要求。

B结构安装对线应满足 “对正”要求。

C甲板平面分段施工遵守以下原则。

① 拼板：拼板前检查板材规格，对清钢板的坡口方向。拼板后在距四周边缘100mm处画出尺寸检查线。

② 型材：下料后自由边应打磨。型材边缘坡口、流水孔、透气孔等应加工后当能进行下道工序。

③ 分段装焊完工后，在切割余量前须划出分段水平检查线、中心线、肋骨检查线、定位肋骨线。

④ 余量切割前在距余量线100mm处划余量检查线

⑤ 分段上船台前，其大接头过焊空R=35.

⑥ 分段理论线图按图面要求划线，未注明结构划线按照标准CB/T253-1999执行。

6.4舱壁平面板架施工原则

·舱壁扶强材间距应放焊缝收缩余量。

舱壁水平桁安装焊接，应在扶强材焊接完成、对局部变形进行校正之后进行。

·舱壁在装配焊接校正完成之后，应根据实际需要进行横向码强。码强的意义在于控制船台上船体结构的焊接对舱壁的影响。

6.5肋骨框架的拼装、焊接

①肋框复板在拼框平台上焊接成型后，才能进行面板安装。

②复板对接采用先点焊，再采用U型坡口的方式进行焊接，且对铣制U型坡口的刀锯要进行专门的磨制。

③面板加工要求与型线尽量吻合，减少结构安装内应力。

④肋框拼制完成焊接前，要利用工装材料进行加强。同时对加强的位置要兼顾到以后

合集下载

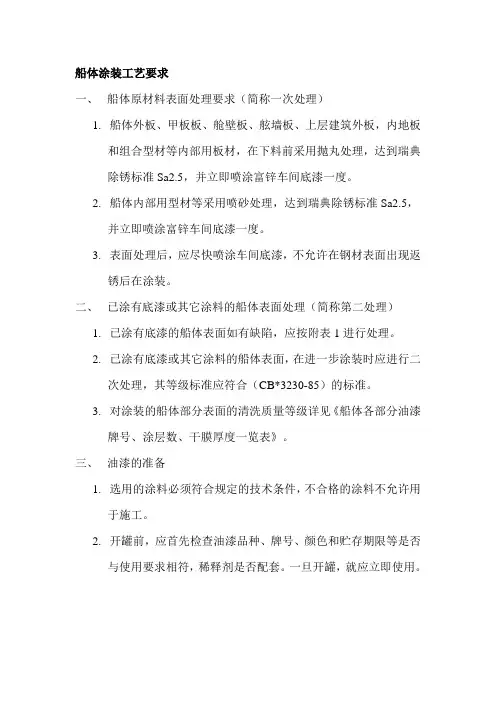

船体涂装工艺
