船舶建造工艺

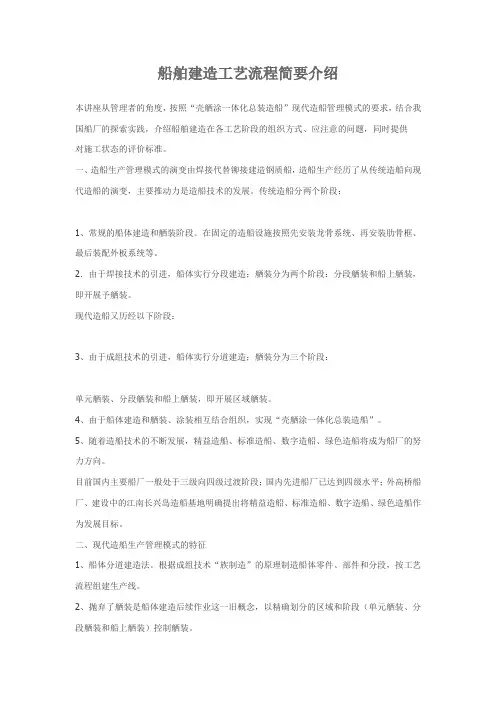

船舶建造工艺流程简要介绍

本讲座从管理者的角度，按照“壳舾涂一体化总装造船”现代造船管理模式的要求，结合我国船厂的探索实践，介绍船舶建造在各工艺阶段的组织方式、应注意的问题，同时提供

对施工状态的评价标准。

一、造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的发展。传统造船分两个阶段：

1、常规的船体建造和舾装阶段。在固定的造船设施按照先安装龙骨系统、再安装肋骨框、最后装配外板系统等。

2．由于焊接技术的引进，船体实行分段建造；舾装分为两个阶段：分段舾装和船上舾装，即开展予舾装。

现代造船又历经以下阶段：

3、由于成组技术的引进，船体实行分道建造；舾装分为三个阶段：

单元舾装、分段舾装和船上舾装，即开展区域舾装。

4、由于船体建造和舾装、涂装相互结合组织，实现“壳舾涂一体化总装造船”。

5、随着造船技术的不断发展，精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。

目前国内主要船厂一般处于三级向四级过渡阶段；国内先进船厂已达到四级水平；外高桥船厂、建设中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。

二、现代造船生产管理模式的特征

1、船体分道建造法。根据成组技术“族制造”的原理制造船体零件、部件和分段，按工艺流程组建生产线。

2、抛弃了舾装是船体建造后续作业这一旧概念，以精确划分的区域和阶段（单元舾装、分段舾装和船上舾装）控制舾装。 3、实行“管件族制造”，以有效手段制造多品种、小批量产品，获得生产线生产效益。

4、采用产品导向型工程分解。把船舶划分为不同级别的中间产品，并协调的组织分道生产和集成。

三、船舶建造工艺流程

现代造船工艺流程如下简图：

船舶建造工艺流程层次上的划分依据为：

1、生产大节点：开工——上船台（铺底）——下水（出坞）——航海试验——完工交船

生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；从经营工作看，节点的完成日也是船东向船厂分期付款的交割日。

船体整体建造施工工艺

A、船体建造程序

一、准备工作：

1、清理打扫水泥船台；

2、船台中心部位涂带状红漆；

3、用激光经纬仪在红漆带上打画出中心线并作为永久标记；

4、同时测量并计算出该船台实际倾斜度..

二、排墩

1、在中心线位置排放中心墩；

2、确定墩位前后倾斜度一般不超过7/1000；

3、墩距不超过2m；

4、确定艏艉中心线;做上记号及标杆;以便以后测量船的直线度;测定轴中心的正确度;即舵筒中心的正确度用；

5、做好中心各墩的高度..

三、样台及放样

样台可用角铁上铺铁板;也可直接铺放在平整地面上;拼好并到好油漆;按型值放样;放样必须准确;否则装配合会有难度..

四、下料

在船台墩排好;材料进场后;内底板以下构件及扶强材开始下料;如实肋板、水密补板、边纵桁、舭肘桁等;下料样板尺寸要准;划线明确准确;切割力求光顺、平整、无毛刺;较长平直部位;尽量用半自动机切割;并归堆待用..做好记录.. 五、上K桁板

在中心墩排好;测量倾斜度后开始上K桁板;船中先上向首、尾铺开;在上K珩板时;板的对接缝不要在墩子上;K桁板对接缝采用刨边机或半自动切割开坡口后焊前打磨;并要用507焊条..也要注意对接外板缝不能在舱壁或肋部位;最佳位置在距舱壁或肋骨100—150mm以内..

在装K桁板同时;着手下双层底内的构件;如实肋板、纵桁材;节点肘板;支撑;衬板等..

在装K桁板同时;未装肋板之前;把船肿两边底板A、B、C行板;预先在船台到位;并纵向拼好板缝用自动焊焊好横向不要焊;此时拍片检查施焊情况..拼板时焊缝两端安装好引、熄弧极..

六、上纵珩;划K板上的中纵桁安装线

K板安装完成后;可上中纵桁;中纵桁下料后;四边坡口;打磨自动割刀开坡口;用507拼装;与K板必须垂直并固定..

在上主龙筋前除划好主龙筋安装线外;还需划好肋位线;在划肋位线时;一般每道肋位放大1mm~1.5mm;防止焊接收缩面造成船总长缩短..

船舶建造工艺技术

船舶建造工艺技术是指制造船舶所需的各种工艺和技术。船舶建造是将钢材、设备、涂层等多种材料按照一定的工艺流程组装成一艘完整的船舶的过程。

首先，船舶建造的第一步是设计。设计是整个建造过程的关键，包括船舶结构设计、系统布置设计、设备选型设计等。在设计过程中，需要综合考虑船舶的航行性能、载货能力、船舶使用环境等因素，以确保船舶的可靠性和安全性。

其次，船舶建造的第二步是构建船体。船体是船舶的外壳，主要由钢板和型材组成。首先，在船台或船坞上搭设适当的支撑结构，然后根据设计图纸按照一定的顺序焊接和拼装钢板和型材，最后形成船体的骨架。在构建船体过程中，需要严格按照规范和要求进行焊接和检测，以确保焊缝质量和船体的强度。

接下来，船舶建造的第三步是安装船舶系统。船舶系统包括动力系统、电气系统、供应系统、通信系统等。在安装船舶系统过程中，需要按照设计要求进行设备选型和配置，然后对设备进行安装和调试。同时，还需要进行管道、电缆等连接工作，以确保各种系统的正常运行。

最后，船舶建造的最后一步是进行船体涂装和装配。船体涂装是保护船体和提高船舶外观的重要工艺，通常包括底漆、中涂和面漆。船体装配包括装配舱口盖、甲板设备、起重机等。在涂装和装配过程中，需要严格控制涂装质量和装配精度，以确保船舶的外观和功能完好。

总之，船舶建造工艺技术是一项复杂而精细的工作。它要求船舶工程师们有丰富的工程实践经验和专业知识，能够熟练运用各种建造工艺和技术。只有通过不懈的努力和精心的操作，才能建造出一艘性能稳定、结构牢固、安全可靠的船舶。

- -

- -可修编- 船舶建造工艺流程简要介绍

本讲座从管理者的角度，按照“壳舾涂一体化总装造船〞现代造船管理模式的要求，结合我国船厂的探索实践，介绍船舶建造在各工艺阶段的组织方式、应注意的问题，同时提供对施工状态的评价标准。

一、造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的开展。传统造船分两个阶段：

1、常规的船体建造和舾装阶段。在固定的造船设施按照先安装龙骨系统、再安装肋骨框、最后装配外板系统等。

2．由于焊接技术的引进，船体实行分段建造；舾装分为两个阶段：分段舾装和船上舾装，即开展预舾装。

现代造船又历经以下阶段：

3、由于成组技术的引进，船体实行分道建造；舾装分为三个阶段：

单元舾装、分段舾装和船上舾装，即开展区域舾装。

4、由于船体建造和舾装、涂装相互结合组织，实现“壳舾涂一体化总装造船〞。

5、随着造船技术的不断开展，精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。

目前国内主要船厂一般处于三级向四级过渡阶段；国内先进船厂已到达四级水平；外高桥船厂、建立中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为开展目标。

二、现代造船生产管理模式的特征

1、船体分道建造法。根据成组技术“族制造〞的原理制造船体零件、部件和分段，- -

- -可修编- 按工艺流程组建生产线。

2、抛弃了舾装是船体建造后续作业这一旧概念，以准确划分的区域和阶段〔单元舾装、分段舾装和船上舾装〕控制舾装。
