第七章习题解答

题7.1 现有电路如下：

A．RC桥式正弦波振荡电路

B．LC正弦波振荡电路

C．石英晶体正弦波振荡电路

选择合适答案填入空内，只需填入A、B或C。

（1）制作频率为20Hz～20kHz的音频信号发生电路，应选用_ A 。

（2）制作频率为2 MHz～20MHz的接收机的本机振荡器，应选用_ B 。

（3）制作频率非常稳定的测试用信号源，应选用_ C 。

题7.2 设电路如图7-48所示,10kΩ,C=0.1μFR

(1) 求振荡器的振荡频率.

(2) 为保证电路起振,对f1RR的比值有何要求?

(3) 试提出稳幅措施.

1RfRRRCCAOu00

图7-48

解：

（1）)(313)1(00222212jRCjCRRCjZZZuuFofv

HzRCff159210

(2) 2,3111RRRRAffV

(3) 1R选用具有正温度系数的电阻或选用具有负温度系数的电阻fR

题7.3 对图7-49所示的各三点振荡器的交流通路,试用相位平衡条件判断哪个可能振荡,哪个不能,指出可能振荡的电路属于什么类型.

图7-49

解：

(a)。180fa,不能振荡；

(b)。360fa,改进型的电容三点式。

(c)。180fa，不能振荡。

题7.4 已知振荡电路如图7-50(a)和(b)所示，试判断它们能否振荡，若不能，如何修改电路使其满足相位平衡振荡条件

CRCR1bRV1bReC2bReRV()a()b

图7-50

解：(a)为变压器反馈式电路，图中三极管基极电位VVB0，即三极管处于截止状态，放大电路不能正常工作，应考虑加隔直电容C；其次，根据变压器同名端的规定，将右侧线圈同名端改在下方，电路才能满足相位平衡条件。

(b)电路属电容三点式电路，图中三极管发射极和集电极极性相同，由电容分压产生的反馈量至三极管的发射极，其极性满足相位平衡条件，但由于发射极有耦合电容eC，反馈量会被短路至地。因此应将eC去掉。

题7.5 三点式振荡器的交流通路如图7-51所示。试用相位平衡条件判断哪个能振荡?哪个不能?并指出能振荡的电路属于什么类型的振荡器

图题7.51

解：图(a)不能振荡，图(b)可能振荡，类型为电感三点式振荡，图(c)不能振荡，图(d)可能振荡，类型为电容三点式

题7.6 略。

题7.7电路如图7-53所示。

(1)为使电路产生正弦波振荡，标出集成运放的“+”和“-”；并说明电路是哪种正弦波振荡电路。

(2)若1R短路，则电路将产生什么现象？

(3) 若1R断路，则电路将产生什么现象？

(4) 若FR短路，则电路将产生什么现象？

(5) 若FR断路，则电路将产生什么现象？

解：（1）上“-”下“+”

（2）输出严重失真，几乎为方波。

（3） 输出为零。

（4） 输出为零。

（5） 输出严重失真，几乎为方波。

题7.8试改正图7-54所示两电路的错误，使之有可能产生正弦波振荡。

7-54

解：应在图(1)所示电感反馈回路中加耦合电容。

应在图(2)所示电路放大电路的输入端加耦合电容，且将变压器的同名端改为原边的上端和副边的上端为同名端，或它们的下端为同名端。

题7.9电路如图7-55所示，稳压管起稳幅作用，其稳定电压。试估算：

(1)输出电压不失真情况下的有效值；

(2)振荡频率。

图7-55

解：(1)输出电压不失真情况下的峰值是稳压管的稳定电压，故其有效值VUUZo36.625.1

（2）电路的振荡频率为

HzRCf95.9210

题7.10 试判断图7-56所示交流通路中，哪些能产生振荡，哪些不能产生振荡。若能产生振荡，则说明属于哪种振荡电路。

解：

(a) 不振。同名端节反，不满足正反馈；

(b) 能振。变压器耦合反馈振荡器；

(c) 不振。不满足三点式振荡电路的组成法则‘

(d) 能振。但22CL回路呈感性，组成电感三点式回路呈容性，,,1112oscoscCL振荡电路。

(e) 能振，计入结电容ebC，组成电容三点式振荡电路。

(f) 能振，但11CL回路呈容性，1osc，22CL回路呈感性，2osc，组成电容三点式振荡电路。

合集下载

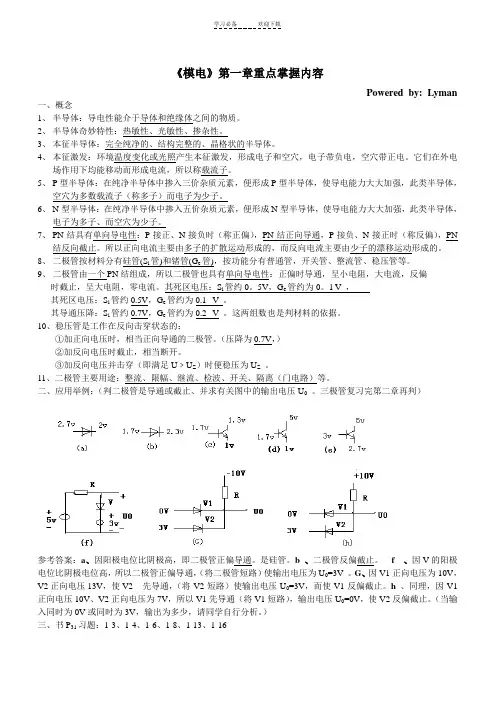

模电各章重点内容及总复习 (2)

模电各章重点内容及总复习 (2)

学习必备

欢迎下载

《模电》第一章重点掌握内容

Powered by: Lyman

一、概念

1、 半导体：导电性能介于导体和绝缘体之间的物质。

2、 半导体奇妙特性：热敏性、光敏性、掺杂性。

3、 本征半导体：完全纯净的、结构完整的、晶格状的半导体。

4、 本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。它们在外电场作用下均能移动而形成电流，所以称载流子。

5、 P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。

6、 N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。

7、 PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。

8、 二极管按材料分有硅管(Si管)和锗管(Ge管)，按功能分有普通管，开关管、整流管、稳压管等。

9、 二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏

时截止，呈大电阻，零电流。其死区电压：Si管约0。5V，Ge管约为0。1 V ，

其死区电压：Si管约0.5V，Ge管约为0.1 V 。

其导通压降：Si管约0.7V，Ge管约为0.2 V 。这两组数也是判材料的依据。

10、稳压管是工作在反向击穿状态的：

①加正向电压时，相当正向导通的二极管。（压降为0.7V，）

②加反向电压时截止，相当断开。

③加反向电压并击穿（即满足U﹥UZ）时便稳压为UZ 。

11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。

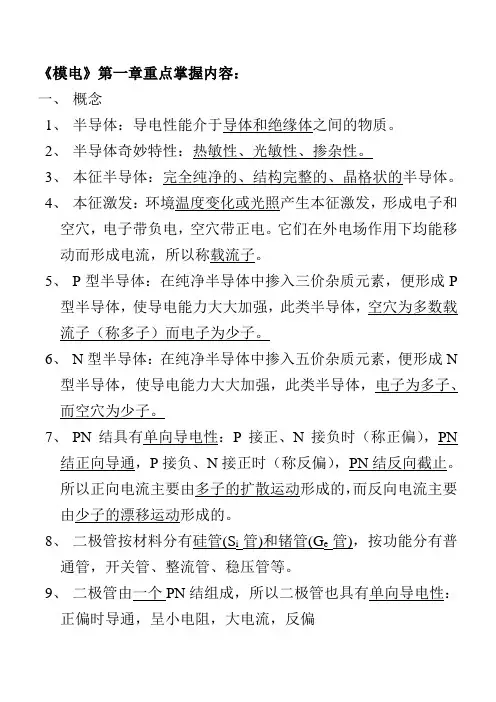

模电各章重点内容及总复习.

模电各章重点内容及总复习.

《模电》第一章重点掌握内容：

一、 概念

1、 半导体：导电性能介于导体和绝缘体之间的物质。

2、 半导体奇妙特性：热敏性、光敏性、掺杂性。

3、 本征半导体：完全纯净的、结构完整的、晶格状的半导体。

4、 本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。它们在外电场作用下均能移动而形成电流，所以称载流子。

5、 P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。

6、 N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。

7、 PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。

8、 二极管按材料分有硅管(Si管)和锗管(Ge管)，按功能分有普通管，开关管、整流管、稳压管等。

9、 二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏

时截止，呈大电阻，零电流。其死区电压：Si管约0。5V，Ge管约为0。1 V ，

其死区电压：Si管约0.5V，Ge管约为0.1 V 。

其导通压降：Si管约0.7V，Ge管约为0.2 V

。这两组数也是判材料的依据。

10、稳压管是工作在反向击穿状态的：

①加正向电压时，相当正向导通的二极管。（压降为0.7V，）

②加反向电压时截止，相当断开。

③加反向电压并击穿（即满足U﹥UZ）时便稳压为UZ 。

11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。

二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0 。三极管复习完第二章再判）

参考答案：a、因阳极电位比阴极高，即二极管正偏导通。是硅管。b 、二极管反偏截止。 f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。G、因V1正向电压为10V，V2正向电压13V，使V2 先导通，（将V2短路）使输出电压U0=3V，而使V1反偏截止。h 、同理，因V1正向电压10V、V2正向电压为7V，所以V1先导通（将V1短路），输出电压U0=0V，使V2反偏截止。（当输入同时为0V或同时为3V，输出为多少，请同学自行分析。）

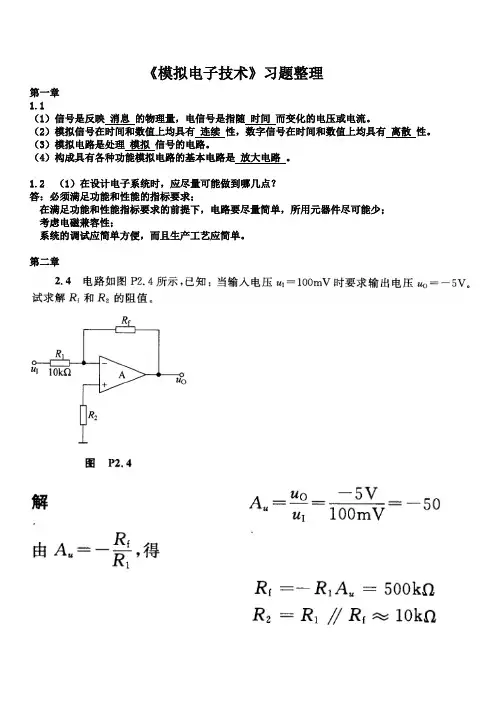

(完整版)模拟电子技术(模电)习题整理及参考答案

(完整版)模拟电子技术(模电)习题整理及参考答案

《模拟电子技术》习题整理

第一章

1.1

（1）信号是反映

消息

的物理量，电信号是指随

时间

而变化的电压或电流。

（2）模拟信号在时间和数值上均具有 连续 性，数字信号在时间和数值上均具有 离散 性。

（3）模拟电路是处理 模拟 信号的电路。

（4）构成具有各种功能模拟电路的基本电路是 放大电路 。

1.2 （1）在设计电子系统时，应尽量可能做到哪几点？

答：必须满足功能和性能的指标要求；

在满足功能和性能指标要求的前提下，电路要尽量简单，所用元器件尽可能少；

考虑电磁兼容性；

系统的调试应简单方便，而且生产工艺应简单。

第二章

2.9 求解电路输出电压与输入电压的运算关系式。

解：

2.13 求解电路的运算关系。

第三章

3.2

（1）N型半导体是在本征半导体中掺入

五价元素，如磷等

；P型半导体是在本征半导体中掺入 三价元素，如硼等 。

（2）PN结加正向电压时，由 扩散运动 形成电流，其耗尽层 变窄 ；加反向电压时，由 漂移运动 形成电流，其耗尽层 变宽 。

第四章

第五章

第六章

第七章

7.3

（1）为了将电压信号转换成与之成比例的电流信号，应引入 电流串联负反馈 。

（3）为了减小从电压信号源索取的电流并增大带负载的能力，应引入 电压串联负反馈 。

第十章

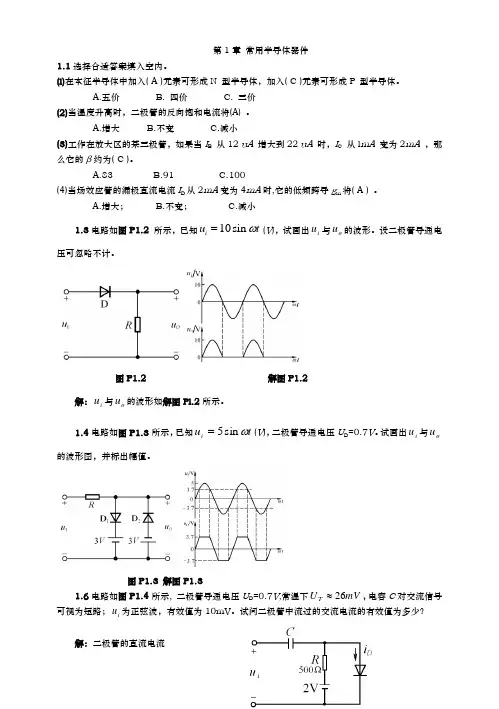

模拟电子技术(模电课后习题含答案)(第三版)
