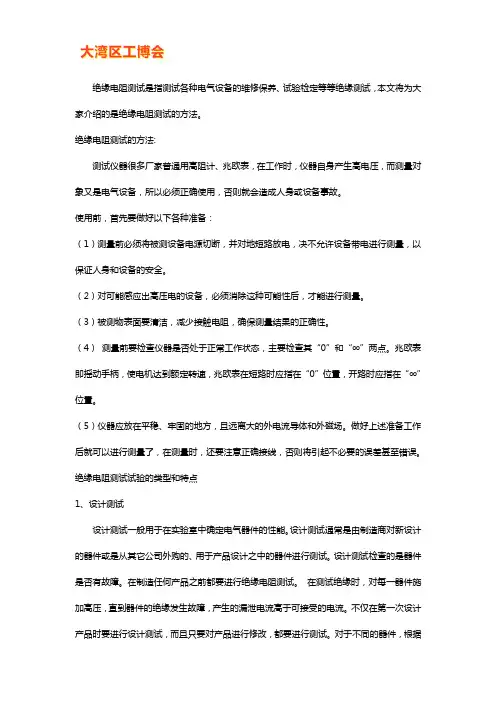

绝缘电阻测试 意思

绝缘电阻测试是指测试各种电气设备的维修保养、试验检定等等绝缘测试，本文将为大家介绍的是绝缘电阻测试的方法。

绝缘电阻测试的方法:

测试仪器很多厂家普通用高阻计、兆欧表，在工作时，仪器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：

（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4） 测量前要检查仪器是否处于正常工作状态，主要检查其“0”和“∞”两点。兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。

绝缘电阻测试试验的类型和特点

1、设计测试

设计测试一般用于在实验室中确定电气器件的性能。设计测试通常是由制造商对新设计的器件或是从其它公司外购的、用于产品设计之中的器件进行测试。设计测试检查的是器件是否有故障。在制造任何产品之前都要进行绝缘电阻测试。 在测试绝缘时，对每一器件施加高压，直到器件的绝缘发生故障，产生的漏泄电流高于可接受的电流。不仅在第一次设计产品时要进行设计测试，而且只要对产品进行修改，都要进行测试。对于不同的器件，根据

其不同的工作电压，工作状况以及性能要求，需要对其进行不同的电压的测试来测量，这就需要测试仪器应该具有不同的测试电压。F1508具有从50V到1000V五个电压等级，可以对多种元器件进行绝缘性能的测量测试。并且其分辨率和精度均高于同类产品，可以满足实验所需的精度和分辨率。F1508的量程也远大于其他同类设备。不会因为超过量程而无法进行进一步分析。

绝缘电阻

1、 定义

绝缘电阻是指用绝缘材料隔开的两部分导体之间的电阻称绝缘电阻。绝缘电阻测试测量到的绝缘电阻值为两个测试点之间及其周边连接在一起的各项关联网络所形成的等效电阻值。绝缘电阻测试是为了了解，评估电气设备的绝缘性能而经常使用的一种比较常规的试验类型

2、 目的

·了解绝缘结构的绝缘性能。由优质绝缘材料组成的合理的绝缘结构（或用绝缘系统）应具有良好的绝缘性能和较高的绝缘电阻；

·了解电器产品绝缘处理质量。电器产品绝缘处理不佳，其绝缘性能将明显下降；

·了解绝缘受潮及受污染情况，当电气设备的绝缘受潮及受污染后，其绝缘电阻通常会明显下降；

·检验绝缘是否承受耐电压试验。若在电气设备的绝缘电阻低于某一限值时进行耐电压测试，将会产生较大的试验电流，造成热击穿而损坏电气设备的绝缘。因此，通常各式各样试验标准均规定在耐电压试验前，先测量绝缘电阻题

3、 原理

绝缘电阻测量的方式是依照欧姆定律的原理，在火线与机壳之间加一个电压，然后分别测量电压和电流值，再依照欧姆定律计算出电阻值。通常是施加一个较大的恒定电压(直流500V或1000V)，并维持一段规定的时间，做为测试的标准。假如在规定的时间内，电阻保持在规定的规格内，就可以确定在正常条件的状态下运转，器具应该较为安全。

4、 测试方法

与高压测试相同，被测设备连接到测试仪, 测试电压从零逐渐上升到最大值（通常情况下是500Vdc）。 一旦电压到达最大值, 保持一个时间 (通常是5

秒) ，然后记录电阻值。

测试电压为为直流电压500V,测试时间至少大于5S。

具体测试电压选择参考下列标准：

GB10320-1995 激光设备和设施的电气安全 5.3.2

GB4943-2001 信息技术设备的电气安全 6.2.2.3

GB5226.1-2002 机械安全 机械电气设备第一部分 通用技术条件 19.3

5、 判定标准

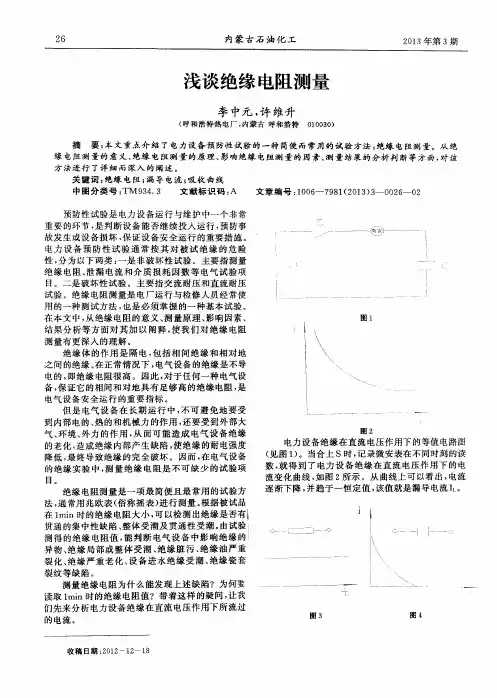

２６　内蒙古石油４ｔ５＿ｖ－．　２０１３年第３期　

浅谈绝缘电阻测量　

李中元，许维升　

（呼和浩特热电厂，内蒙古呼和浩特０１００３０）　

摘要：本文重点介绍了电力设备预防性试验的一种简便而常用的试验方法：绝缘电阻测量。从绝　

缘电阻测量的意义、绝缘电阻测量的原理、影响绝缘电阻测量的因素、测量结果的分析判断等方面，对该　方法进行了详细而深入的阐述。　

关键词：绝缘电阻；漏导电流；吸收曲线　中图分类号：ＴＭ９３４．３　文献标识码：Ａ　文章编号：１００６－－７９８１（２０１３）３一ＯＯ２６一Ｏ２　

预防性试验是电力设备运行与维护中一个非常　

重要的环节，是判断设备能否继续投入运行，预防事　

故发生或设备损坏，保证设备安全运行的重要措施。　电力设备预防性试验通常按其对被试绝缘的危险　

性，分为以下两类：一是非破坏性试验。主要指测量　

绝缘电阻、泄漏电流和介质损耗因数等电气试验项　

目。二是破坏性试验。主要指交流耐压和直流耐压　

试验。绝缘电阻测量是电厂运行与检修人员经常使　

用的一种测试方法，也是必须掌握的一种基本试验。　在本文中，从绝缘电阻的意义、测量原理、影响因素、　结果分析等方面对其加以阐释，使我们对绝缘电阻　

测量有更深入的理解。　绝缘体的作用是隔电，包括相间绝缘和相对地　

之间的绝缘。在正常情况下，电气设备的绝缘是不导　

电的，即绝缘电阻很高。因此，对于任何一种电气设　备，保证它的相间和对地具有足够高的绝缘电阻，是　

电气设备安全运行的重要指标　

但是电气设备在长期运行中，不可避免地要受　到内部电的、热的和机械力的作用，还要受到外部大　

气、环境、外力的作用，从而可能造成电气设备绝缘　

的老化，造成绝缘内部产生缺陷，使绝缘的耐电强度　

降低，最终导致绝缘的完全破坏。因而，在电气设备　

的绝缘实验中，测量绝缘电阻是不可缺少的试验项　

目。　绝缘电阻测量是一项最简便且最常用的试验方　

法，通常用兆欧表（俗称摇表）进行测量。根据被试品　在ｌｍｉｎ时的绝缘电阻大小，可以检测出绝缘是否有ｌ　

绝缘电阻测量标准

一、绝缘电阻测量标准概述

绝缘电阻测量标准是评估电气设备绝缘性能的重要方法之一。通过测量绝缘电阻值，可以判断电气设备在承受电压时的绝缘性能，以及设备在运行过程中的稳定性和安全性。本标准规定了绝缘电阻测量的基本原理、测量仪器、测量方法、测量步骤、判定标准以及测量结果分析等。

二、测量原理

绝缘电阻测量是基于电介质在施加电压下的电流特性。当电压作用于电介质时，电流会通过电介质，产生泄漏电流。泄漏电流的大小与电介质的绝缘性能有关。因此，通过测量泄漏电流可以评估电介质的绝缘性能。

三、测量仪器

绝缘电阻测量仪器通常采用兆欧表（Megger）。兆欧表是一种高压直流电源与电流表组合而成的仪表，可以测量绝缘电阻并显示泄漏电流的大小。根据被测设备的工作电压和测量范围，选择合适的兆欧表。

四、测量方法

1. 分别测量设备的导体与地之间的绝缘电阻（A-E）、导体与导体之间的绝缘电阻（B-C）以及导体与另一接地导体之间的绝缘电阻（C-E）。

2. 对于电机、变压器等具有绕组的设备，应分别测量各绕组之间的绝缘电阻。

3. 对于大型设备或高空作业，应采用辅助接地棒或导线将兆欧表的接地端子连接到设备的外壳或大地。

4. 测试前应将被测设备断电，并进行外观检查，确保无损坏和污垢。

5. 将兆欧表与被测设备正确连接，并按照兆欧表的说明书进行操作。

6. 读取绝缘电阻值并记录。

7. 将测试结果与判定标准进行比较，评估设备的绝缘性能。

8. 对于不合格的设备，应进行维修或更换。

9. 测试完成后，应将测试结果整理成报告并存档。
