绝 缘 电 阻 测 试 记 录
GB50303—2002 技表06-09-□□
郑州市工程质量监督站监制 工程名称 子分部工程名称 电气照明安装 系统名称 AW1
施工单位 测试人员 测试日期
测试仪表名称 型号及编号 鉴定证号
及有效期
回路
编号 电线电缆
型号规格 起始端 终止端 绝 缘 电 阻 (MΩ)
相线与相线 相线与零线 相线与地线 中性线
与
地线
L1-L2 L2-L3 L3-L1 L1-N L2-N L3-N L1-PE L2-PE L3-PE NE
东一
单元 BV4×16 电表箱AW1 一层
ALN 200 100 150
1 BV2× 一层
ALN 照 明 200
2 BV3×4 一层
ALN 普通插座 200 100 150
3 BV3×4 一层
ALN 厨房插座 250 200 200
4 BV3×4 一层
ALN 卫生间
插座 200 250 100
5 BV3×4 一层
ALN 空调插座 200 200 200
6 BV3×4 一层
ALN 空调插座 250 200 200
7 BV3×4 一层
ALN 空调插座 200 150 150
东一
单元 BV4×16 电表箱
AW1 二层
ALN 250 350 150
1 BV2× 二层
西户箱 照 明 350
2 BV3×4 二层
ALN 普通插座 200 250 250
3 BV3×4 二层
ALN 厨房插座 350 350 200
4 BV3×4 二层
绝缘电阻测试记录
绝缘电阻测试是一种用于评估电气设备或电线电缆绝缘性能的测试方法。它旨在检测设备或电线电缆在正常操作条件下是否会发生绝缘故障，以及故障可能的原因。绝缘电阻测试记录是测试的关键部分，它记录了测试的目的、步骤、结果和结论，以及可能的改进建议。下面是一个绝缘电阻测试记录的示例。
测试项目：电气设备绝缘电阻测试
测试日期：2024年1月1日
测试地点：XXX工厂
测试仪器：绝缘电阻测试仪
测试目的：评估设备的绝缘性能，检测可能存在的绝缘故障和隐患，以提供改进建议。
测试步骤：
1.准备工作：检查测试仪器是否正常工作，确保安全措施已经采取。
2.测试前准备：断开电气设备与电源的连接，确保设备已经处于关机状态。
3.测试连接：将测试仪器的正极与设备的绝缘引线连接，将测试仪器的负极与设备的接地线连接。
4.设置测试参数：根据设备的额定电压和预期的测试结果，设置测试仪器的电压和时间参数。
5.进行测试：按下测试仪器上的测试按钮，开始测试。 6.记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试的时间。
7.结束测试：断开测试仪器与设备的连接，关闭测试仪器。
测试结果：
1.设备名称：XXX设备
2.设备额定电压：220V
3.测试电压：500V
4.测试结果：绝缘电阻数值为10MΩ，测试时间为1分钟。
结论：
根据测试结果，XXX设备的绝缘电阻值达到预期标准，表明设备的绝缘性能良好。
建议：
1.定期进行绝缘电阻测试，以确保设备的绝缘性能保持在良好状态。
2.如发现绝缘电阻值下降或异常，应及时进行维修或更换绝缘材料。
3.增加设备的绝缘电阻测试频率，特别是在高温或湿度环境下。
4.提供员工培训，加强绝缘电阻测试的重要性和操作规程的理解。
备注：本次测试记录仅适用于当前测试设备，如有其他设备需要测试，请另行记录。
经测试人员确认：
姓名：XXX 职务：XXX
签名：______________________
低压电气设备、线路绝缘电阻测试记录
工程名称 莆田市鞋材市场南区2# 楼 质保（安）表14
施工单位 莆田市建筑工程公司 天气 晴 气温℃ 25
兆 欧 表 型号规格 电压等级 出厂编号 检定单位 检定有效期 检定证书编号
ZC2513-3 500V 1-0034 市计量所 03/08/19 0202150
设置或线路
名称 1APJ
设置位号或
回路编号 WL
101 WL
102 WL
201 WL
202 WL
301 WL
302 WL
401 WL
402 WL
501
绝
缘
电
阻
实
测
值
︵
M
Ώ
︶ A--B
B--C
C--A
A--N 9 11 10 11
B--N 10 9 12
C--N 10 12
A--E 11 10 11 10
B--E 11 10 11
C--E 11 11
N--E 12 13 10 12 10 12 10 11 12
测试日期 2003/04/30 2003/04/30 2003/04/30 2003/04/30 2003/04/30 2003/04/30 2003/04/30 2003/04/30 2003/04/30
复
测
情
况 设备（线路）名称
结
论 实测绝缘电阻值均大于0.5MΏ，符合设计
要求 回路或位号
复测值（MΩ）
复测日期
建设(监理)单位代表: 质检员: 施工员: 测试人:
低压电气设备、线路绝缘电阻测试记录
工程名称 莆田市鞋材市场南区2# 楼 质保（安）表14
施工单位 莆田市建筑工程公司 天气 晴 气温℃ 20

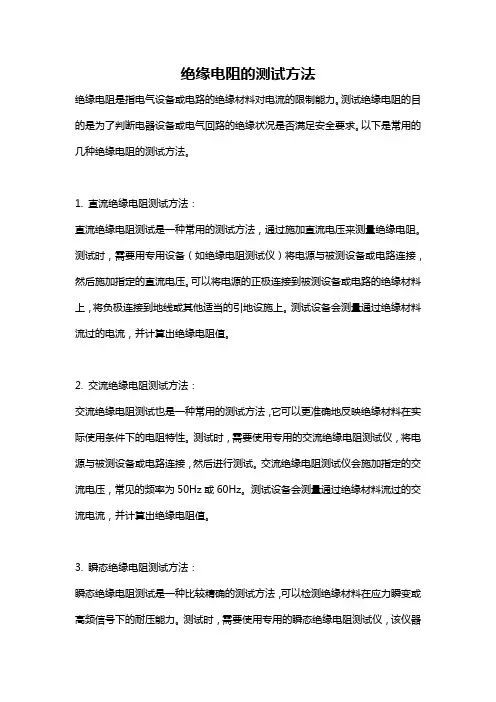

绝缘电阻的测试方法
绝缘电阻是指电气设备或电路的绝缘材料对电流的限制能力。测试绝缘电阻的目的是为了判断电器设备或电气回路的绝缘状况是否满足安全要求。以下是常用的几种绝缘电阻的测试方法。
1. 直流绝缘电阻测试方法：
直流绝缘电阻测试是一种常用的测试方法，通过施加直流电压来测量绝缘电阻。测试时，需要用专用设备（如绝缘电阻测试仪）将电源与被测设备或电路连接，然后施加指定的直流电压。可以将电源的正极连接到被测设备或电路的绝缘材料上，将负极连接到地线或其他适当的引地设施上。测试设备会测量通过绝缘材料流过的电流，并计算出绝缘电阻值。
2. 交流绝缘电阻测试方法：
交流绝缘电阻测试也是一种常用的测试方法，它可以更准确地反映绝缘材料在实际使用条件下的电阻特性。测试时，需要使用专用的交流绝缘电阻测试仪，将电源与被测设备或电路连接，然后进行测试。交流绝缘电阻测试仪会施加指定的交流电压，常见的频率为50Hz或60Hz。测试设备会测量通过绝缘材料流过的交流电流，并计算出绝缘电阻值。
3. 瞬态绝缘电阻测试方法：
瞬态绝缘电阻测试是一种比较精确的测试方法，可以检测绝缘材料在应力瞬变或高频信号下的耐压能力。测试时，需要使用专用的瞬态绝缘电阻测试仪，该仪器可以通过施加瞬态电压来测量绝缘电阻。测试设备会向被测设备或电路施加短时间的高压脉冲，测量透过绝缘材料流过的电流，并根据测试仪器的设定来计算绝缘电阻的值。
4. 极化指数测试方法：
极化指数测试是一种通过测量绝缘材料在一定时间内的电阻变化来评估其绝缘状态的方法。测试时，一般使用专用的极化指数测试仪进行测试。测试仪器会在测试开始时施加一个较高的直流电压，然后记录下在一定时间内电阻的变化情况。根据电阻变化的情况，可以评估绝缘材料的质量和绝缘电阻的特性。
以上是几种常用的绝缘电阻测试方法，每种方法都有其特点和适用范围。在实际测试时，需要根据被测设备或电路的具体情况选择合适的测试方法，并按照测试仪器的说明进行正确的测试操作。测试结果可以用来评估绝缘状况，及时修复或更换有问题的绝缘材料，确保电气设备或电路的安全运行。
