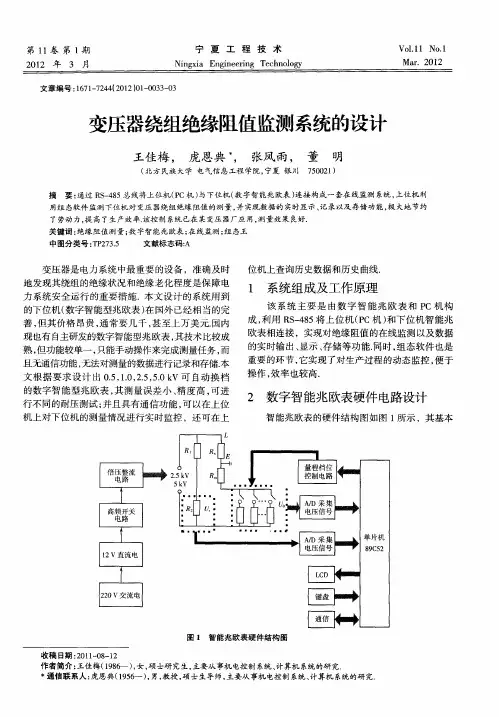

第１１卷第１期　

２０１２年３月　宁夏工程技术　

Ｎｉｎｇｘｉａ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏ１．１１　Ｎｏ．１　

Ｍａｒ．２０１２　

文章编号：１６７１—７２４４（２０１２）０１—００３３—０３　

变压器绕组绝缘阻值监测系统的设计　

王佳梅，　虎恩典　，　张凤雨，　董　明　

（北方民族大学电气信息工程学院，宁夏银川　７５００２１）　

摘要：通过ＲＳ一４８５总线将上位机（Ｐｃ机）与下位机（数字智能兆欧表）连接构成一套在线监测系统，上位机利　

用组态软件监测下位机对变压器绕组绝缘阻值的测量，并实现数据的实时显示、记录以及存储功能，极大地节约　了劳动力，提高了生产效率．该控制系统已在某变压器厂应用，测量效果良好．　

关键词：绝缘阻值测量；数字智能兆欧表；在线监测；组态王　

中图分类号：ＴＰ２７３．５　文献标志码：Ａ　

变压器是电力系统中最重要的设备，准确及时　

地发现其绕组的绝缘状况和绝缘老化程度是保障电　

力系统安全运行的重要措施．本文设计的系统用到　

的下位机（数字智能型兆欧表）在国外已经相当的完　

善，但其价格昂贵，通常要几千，甚至上万美元．国内　

现也有自主研发的数字智能型兆欧表，其技术比较成　

熟，但功能较单一，只能手动操作来完成测量任务，而　

且无通信功能，无法对测量的数据进行记录和存储．本　

文根据要求设计出０．５，１．０，２．５，５．０　ｋＶ可自动换档　

的数字智能型兆欧表，其测量误差小、精度高，可进　

行不同的耐压测试；并且具有通信功能，可以在上位　

机上对下位机的测量情况进行实时监控，还可在上　位机上查询历史数据和历史曲线．　

１系统组成及工作原理　

该系统主要是由数字智能兆欧表和ＰＣ机构　

成，利用ＲＳ一４８５将上位机（ＰＣ机）和下位机智能兆　

欧表相连接，实现对绝缘阻值的在线监测以及数据　

的实时输出、显示、存储等功能．同时，组态软件也是　

重要的环节，它实现了对生产过程的动态监控，便于　

操作，效率也较高．　

２数字智能兆欧表硬件电路设计　

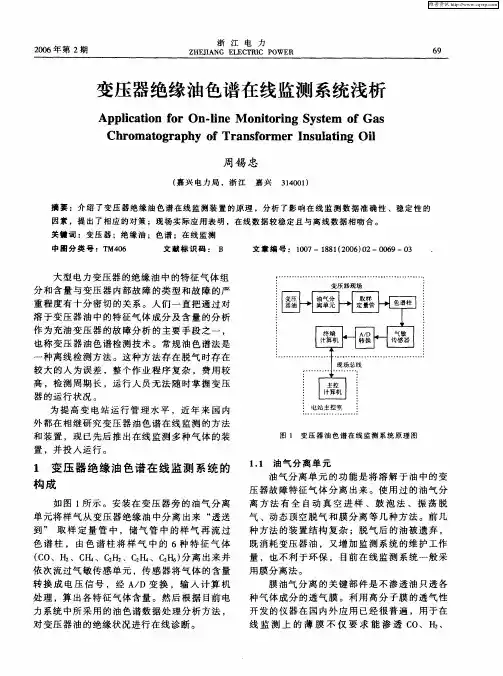

２００６年第２期　浙江电力　ＺＨＥＪＩＡＮＧ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　６９　

变压器绝缘油色谱在线监测系统浅析　

Ａｐｐｌｉｃａｔｉｏｎ　ｆｏｒ　Ｏｎ－ｌｉｎｅ　Ｍｏｎｉｔｏｒｉｎｇ　Ｓｙｓｔｅｍ　ｏｆ　Ｇａｓ　Ｃｈｒｏｍａｔｏｇｒａｐｈｙ　ｏｆ　Ｔｒａｎｓｆｏｒｍｅｒ　Ｉｎｓｕｌａｔｉｎｇ　Ｏｉｌ　

周锡忠　（嘉兴电力局，浙江嘉兴３１４００１）　摘要：介绍了变压器绝缘油色谱在线监测装置的原理，分析了影响在线监测数据准确性、稳定性的　因素，提出了相应的对策；现场实际应用表明，在线数据较稳定且与离线数据相吻合。　关键词：变压器；绝缘油；色谱；在线监测　中圈分类号：ＴＭ４０６　文献标识码：Ｂ　文章编号：１００７—１８８１（２００６）０２—００６９—０３　

大型电力变压器的绝缘油中的特征气体组　分和含量与变压器内部故障的类型和故障的严　重程度有十分密切的关系。人们一直把通过对　溶于变压器油中的特征气体成分及含量的分析　作为充油变压器的故障分析的主要手段之一。　也称变压器油色谱检测技术。常规油色谱法是　一种离线检测方法。这种方法存在脱气时存在　较大的人为误差，整个作业程序复杂，费用较　高，检测周期长，运行人员无法随时掌握变压　器的运行状况。　为提高变电站运行管理水平，近年来国内　外都在相继研究变压器油色谱在线监测的方法　和装置，现已先后推出在线监测多种气体的装　置，并投入运行。　１变压器绝缘油色谱在线监测系统的　构成　如图ｌ所示。安装在变压器旁的油气分离　单元将样气从变压器绝缘油中分离出来“透送　到”取样定量管中，储气管中的样气再流过　色谱柱，由色谱柱将样气中的６种特征气体　（ＣＯ、Ｈ２、ＣＨ，、Ｃ２Ｈ２、Ｃ２　Ｈ４、ｃ２Ｈ６）分离出来并　依次流过气敏传感单元，传感器将气体的含量　转换成电压信号，经Ａ／Ｄ变换，输入计算机　处理，算出各特征气体含量。然后根据目前电　力系统中所采用的油色谱数据处理分析方法，　对变压器油的绝缘状况进行在线诊断。　‘…’…’‘’‘’’…’………’’……’…’’’…’……’’　变压器现场　

龙源期刊网

对电力系统变压器油的绝缘特性的研究与分析

作者：陶璇

来源：《建筑建材装饰》2014年第19期

摘要：随着国民经济的快速发展，电力需求也迅速增长，电力变压器绝缘是指电力变压器内导电体之间和导电体和地之间的介质结构，它是电力变压器的重要组成部分，它对变压器的单台极限容量和运行可靠性都具有决定性意义。本文对电力系统变压器油的绝缘特性进行了详细地研究。

关键词：电力系统；变压器油；绝缘特性

前言

变压器油作为一种绝缘材料，其绝缘特性是最重要的性质。变压器油的绝缘特性主要包括击穿电压、介质损耗因数。通常用击穿电压和介质损耗因数来鉴定变压器油绝缘性能的优劣。本文研究的低温下变压器油的绝缘特性主要也是指击穿电压和介质损耗因数。

1变压器油的绝缘分析

1.1变压器油的绝缘特性

（1）击穿：绝缘材料在电场作用下形成贯穿性桥路，发生破坏性放电，使电极之间的电压降至零或接近零的现象，对固体介质是永远失去介电强度，对液体、气体，只是暂时失去介电强度。

（2）击穿电压：在规定的试验条件下绝缘体或试样发生击穿时的电压。介电强度是指绝缘介质能承受而不致遭到击穿的最高电场强度。在规定的试验条件下，发生击穿的电压除以施加电压的两电极之间距离所得的商，单位以KV/cm表示。击穿电压是考核变压器油电气强度的一项重要指标，是衡量变压器油在变压器内部耐受电压能力的尺度。实质上，击穿电压反映的是变压器油中是否存在水分、杂质和导电微粒以及它们对变压器油绝缘性能影响的严重程度。

图1均匀电场中，油层的工频击穿场强与油层厚度的关系

变压器油的击穿电压，通常是指用标准油杯，按标准试验方法测得的工频击穿电压。使用击穿电压值而不用击穿场强值是因为即使是均匀电场，其击穿场强 龙源期刊网

变Ｆ－＿－．器技术　

变压器绝缘在线监测系统在万家寨电厂的应用　

欧小冬，王艳萍　（黄河万家寨水利枢纽有限公司）　

［摘要］介绍万家寨电厂变压器绝缘在线监测系统的功能、组成、原理及应用实例。　关键词　变压器绝缘在线监测　

０引言　万家寨电厂位于黄河托克托至龙口峡谷河段　上，总装机１０８０ＭＷ，是华北为数不多的大型水电　厂，共装有６台主变压器（其型号为ＳＳＰ１０—２２５０ｏ０／　２２０）。对主变压器实行绝缘在线监测，为主变压器　的状态检修提供可靠依据，不仅大大减少了主变压　器因传统的盲目定期检修所造成的人力、物力浪费　和新故障隐患的引入，而且有利于及时发现设备性　能缺陷便于及时检修，以防重大事故的发生，还避免　了定期对主变压器油取样进行色谱、微水等分析时　因人为操作不当而导致误判设备故障。尤其是在目　前电力紧张的情况下，将主变压器停电定期检修，进　行预防性试验已不能满足电力系统对电气设备可靠　性的要求。因此，对主设备尤其是主变压器进行绝　缘在线监测，是大多数电力企业的必然选择。万家　寨电厂从２００３年２月就在６台主变压器上安装了　绝缘在线监测系统，现将该系统作一详细介绍。　１系统监测的对象及参数　该系统监测的对象及参数见表１。　表１　系统监测的对象及参数　监测对象　监测参数　油色谱　油微水　本体　铁心　套管　ＣＯ、ＣＯ２、ＣＨ４、０２１－１６、Ｃ２№、０２Ｉ－Ｉ４、№、总烃　微水含量、水活性　油温、局部放电量及其定位　对地电流　电容量、介损、电容电流　

２系统组成　该系统采用模块化和面向对象的思想设计，由　

收稿日期：２ｏ０６－１１—０１　作者简介：欧小冬（１９７７一），男，工学学士，从事水电厂电气设　备检修与维护工作；　王艳萍（１９７６－），女，从事水电厂设备运行与维护。　软硬件共同构成，具有故障诊断能力强、扩展性好和　智能化程度高的特点。其基本组成如图１。　

３系统基本原理　图１系统基本组成　

该系统在技术上主要依据模块单元划分，在监　测单元内通过专用高精度传感器取得相关信号，经　信号电缆进入信号处理单元和接口模块单元，再进　人数据处理单元以完成数据运算与处理，然后再将　处理后的数据送往控制、存储模块完成数据分析、储　存及控制，最后将分析后的数据信息送往监控系统　以便数据显示、查询及报警提示。其技术设计流程　如图２。
