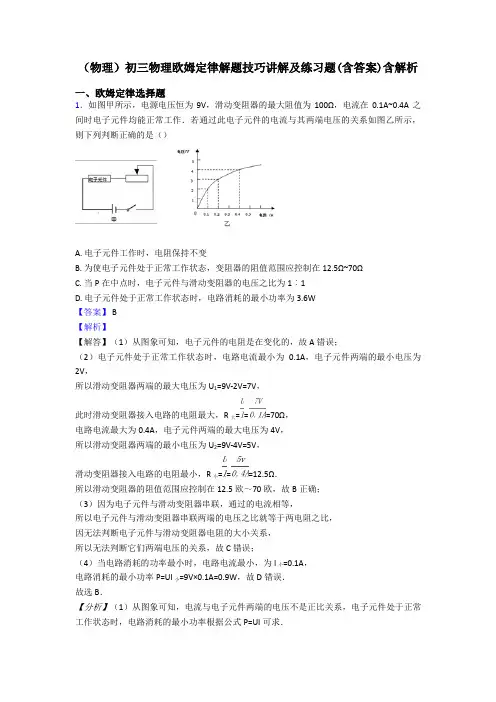

一、欧姆定律选择题

1．甲图是灯泡L和定值电阻R的I-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中UL:UR=m，丙图中，IL：IR=n,则下述正确的是:（ ）

A. m=n B. m>n C. m

【答案】D

【解析】【解答】在图乙中，灯泡与电阻串联，电路中的电流相同，由欧姆定律I＝ 可得： ，已知U1:U2＝m，则 ＝m；由图丙可知：灯泡与电阻并联，则各支路两端的电压相同，由欧姆定律I＝ 可得： ，已知I1:I2＝n，则 ＝n,所以, ；由于并联时灯泡两端的电压比串联时的大;由图象甲可知,RL乙小于RL丙 ， 所以 < ,即m< .所以mn<1.

故答案为：D.

【分析】图乙中，灯泡与电阻串联，U1：U2=m；图丙中，灯泡与电阻并联，I1：I2=n，分别根据串联电路的电压规律和并联电路的电压规律求得两电阻之比.

2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（ ）

A. 电源电压为9V B. 小灯泡的额定功率为3W C. 电阻丝AB的最大阻值为6Ω D. 滑片P在A、B两端时小灯泡的电功率之比为1：8

【答案】D

【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，

由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；

灯泡的额定功率PL=ULIL=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，

由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压UL′=1.5V，

因串联电路中总电压等于各分电压之和，

所以，电阻丝AB两端电压：

UAB=U﹣UL′=6V﹣1.5V=4.5V，

因串联电路中各处的电流相等，

所以，由I= 可得，电阻丝AB的阻值：

RAB= = =9Ω，故C错误，

灯泡的电功率：

PL′=UL′I=1.5V×0.5A=0.75W，

则滑片P在A、B两端时小灯泡的电功率之比：

PL′：PL=0.75W：6W=1：8，故D正确．

故选D．

【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．

3．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱Rx最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（ ）

A. S1、S2均向左闭合，Rx允许接入电路的最大阻值为20Ω

B. S1、S2均向右闭合，电路允许消耗的最大功率为2.7W

C. S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60Ω

D. S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍

【答案】 D

【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流，

当滑动变阻器接入电路中的电阻最大且电压表的示数Ux＝3V时，电阻箱Rx接入电路中的电阻最大，

因串联电路中总电压等于各分电压之和，

所以，R0和滑动变阻器两端的电压之和：

U0滑＝U﹣Ux＝4.5V﹣3V＝1.5V，

因串联电路中总电阻等于各分电阻之和，

所以，电路中的电流：

I1＝ ＝ ＝0.0375A，

Rx允许接入电路的最大阻值：

Rx大＝ ＝ ＝80Ω，A不符合题意；

⑵闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，

当电压表的示数U0＝3V时，电路中的电流：

I2＝ ＝ ＝0.3A，

因串联电路中各处的电流相等，且电流表量程为0～0.6A，

所以，电路中的最大电流为0.3A，

则电路允许消耗的最大功率：

P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；

⑶闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端的电压，电流表测电路中的电流，

当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱Rx接入电路中的电阻最大，

此时滑动变阻器两端的电压：

U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，

因串联电路中总电阻等于各分电阻之和，

所以，电路中的电流：

I3＝ ＝ ＝0.05A，

则R0和Rx的最大总阻值： R总＝ ＝ ＝60Ω，

所以，Rx允许接入电路的最大阻值：

Rx大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；

⑷闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测电路中的电流，

设此时电路的总电阻为R总′＝Rx+R0+R滑 ， 即Rx＝R总′﹣R0﹣R滑 ，

只调Rx使电流表示数减半时，电路的总电阻R总″＝Rx′+R0+R滑 ， 即Rx′＝R总″﹣R0﹣R滑 ，

由R＝ 可知，只调Rx使电流表示数减半时，电路的总电阻R总″＝2（Rx+R0+R滑），

则Rx′﹣Rx＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（Rx+R0+R滑）﹣（Rx+R0+R滑）＝Rx+R0+R滑＞Rx ，

所以，Rx′＞2Rx ， 即只调Rx使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件额连接方式及电表的测量对象，A.当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出Rx允许接入电路的最大阻值；

B.根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率.

C.当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和Rx的最大总阻值，利用电阻的串联求出R允许接入电路的最大阻值.

D.根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调Rx使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系.

4．甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（）

A. 只闭合开关S1时，小灯泡L的电阻为4 B. 再闭合开关S2时，电流表示数增加0.2A

C. 再闭合开关S2时，电路总功率为1.4W D. 再闭合开关S2后，在1min内电阻R产生的热量为240J

【答案】 D

【解析】【解答】（1） 闭合开关S 1 时 ，灯泡的功率为1W，因为P L=U LI L ， 所以从甲图中找到电压和电流乘积为1的点，这时的电流就是灯泡的额定电流，电压就是灯泡的额定电压，也是电源电压；

（2） 再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流，从甲图中找到对应的电流即可；

（3）

再闭合开关S2时， 根据P=UI计算出电阻R的功率，然后根据P总=PL+P计算总功率；

（4）已知R的功率和时间根据Q=W=Pt计算产生的热量。

【分析】A.闭合开关S1时 ，灯泡的功率为1W，据甲图可知，当灯泡电压为2V，电流为0.5A时，灯泡功率PL=ULIL=2V×0.5A=1W，因此电源电压是2V，灯泡电阻：

， 故A正确不合题意；

B.再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流；据甲图可知，当R电压为2V时，它的电流是0.2A，因此电流表示数增加0.2A，故B正确不合题意；

C.再闭合开关S

2时，电阻R的功率P=UI=2V×0.2A=0.4W，电路的总功率为：P总=PL+P=1W+0.4W=1.4W，故C正确不合题意；

D.再闭合开关S2时，1min内电阻R产生的热量为：Q=W=Pt=0.4W×60s=24J，故D错误符合题意。

故选D。

5．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（ ）

A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大

C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小

【答案】 C

【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。

故答案为：C.

【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

6．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）

A. 电源电压为15 V B. 电阻R的阻值为30 Ω

C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J

【答案】C

【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式：

，

解得R为30Ω，代入得：

故电源电压为15 V，AB选项正确，但不符合题意；

电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意；
